6. Конструювання дорожнього одягу нежорсткого типу та його розрахунок за трьома критеріями міцності
Проектуємо нежорсткий дорожній одяг для ділянки дороги третьої технічної категорії на перспективу 20 років. Район будівництва – м. Коломия. Дорожньо-кліматична зона А4. Тип місцевості за умов зволоження перший. Перспективна інтенсивність руху 707,5 авт/добу.
Мінімально необхідний модуль пружності:
МПа
розрахункова
інтенсивність
Коефіцієнти для доріг даної категорії:
=
1 – коефіцієнт надійності;
=
1 – коефіцієнт міцності;
t=1,71 – коефіцієнт нормованого відхилення
Тиск колеса розрахункового автомобіля на покриття Р= 0,6 МПа, діаметр сліду D= 37 см.
Визначаємо
розрахункову вологість
,
яка визначається із середньої
:
де, V – коефіцієнт вологості = 0,1;
t – коефіцієнт нормованого відхилення.
W= 0,57 + 0,05 = 0,62 + 0,03 = 0,65 – 0,04 = 0,61 – 0,05 = 0,56
(1
+ 0,1
)
= 0,65;
Як відомо з формули,
розрахункову вологість
завжди беруть дещо більшу від середньоїW,
і чим вища категорія дороги, тим більше
значення нормованого відхилення, а отже
і
.
Розрахункові величини беруть з таблиць
Характеристика ґрунту – пісок пилуватий
МПа
С= 0,018 МПа
Матеріал шару |
Критерії | ||
I По пружному прогину |
ІІ На зсув земляного полотна |
ІІІ На зсув асфальтобетону | |
Асфальтобетон дрібнозернистий на бітумі БНІІ 90/130 |
Е = 2270 МПа |
Е = 2620 МПа |
Е = 3570 МПа Rн = 2,4 МПа |
Крупнозернистий пористий асфальтобетон на бітумі БДН 90/130 |
Е = 2200 МПа |
Е = 1200 МПа |
Е = 2800 МПа Rн = 1,6 МПа |
Щебінь осадовий |
Е = 400 МПа |
Е = 400 МПа |
Е = 400 МПа |
Пісок крупнозернистий |
Е = 130 МПа |
Е = 130 МПа |
Е = 130 МПа |

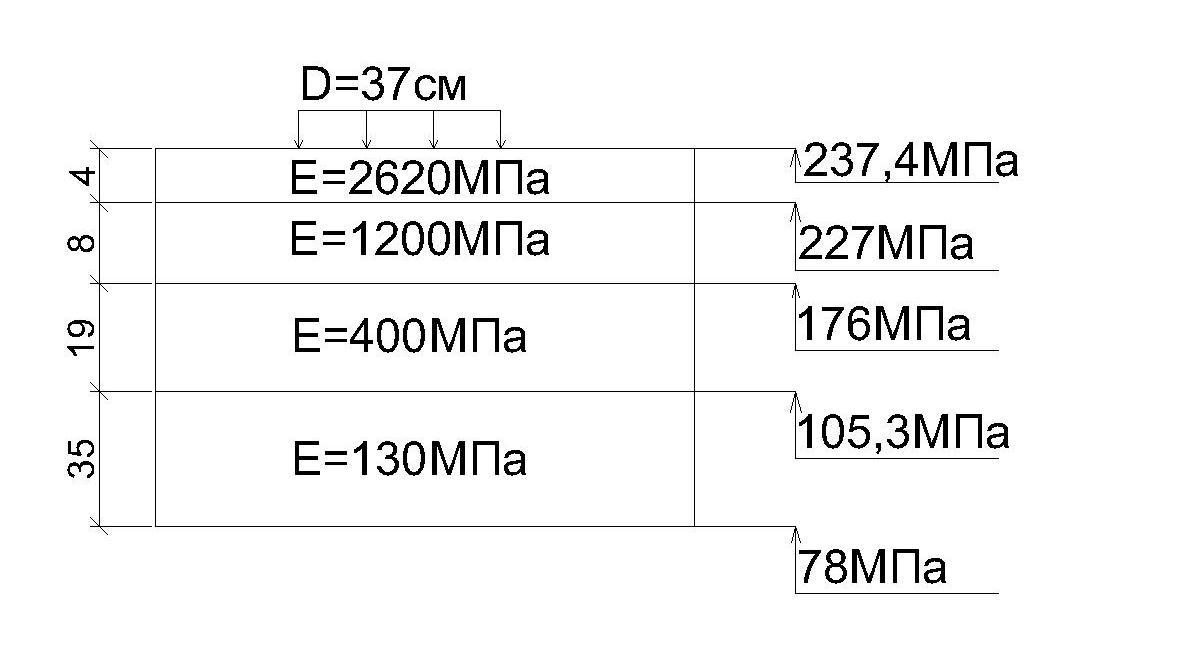

Розрахунок за першим критерієм

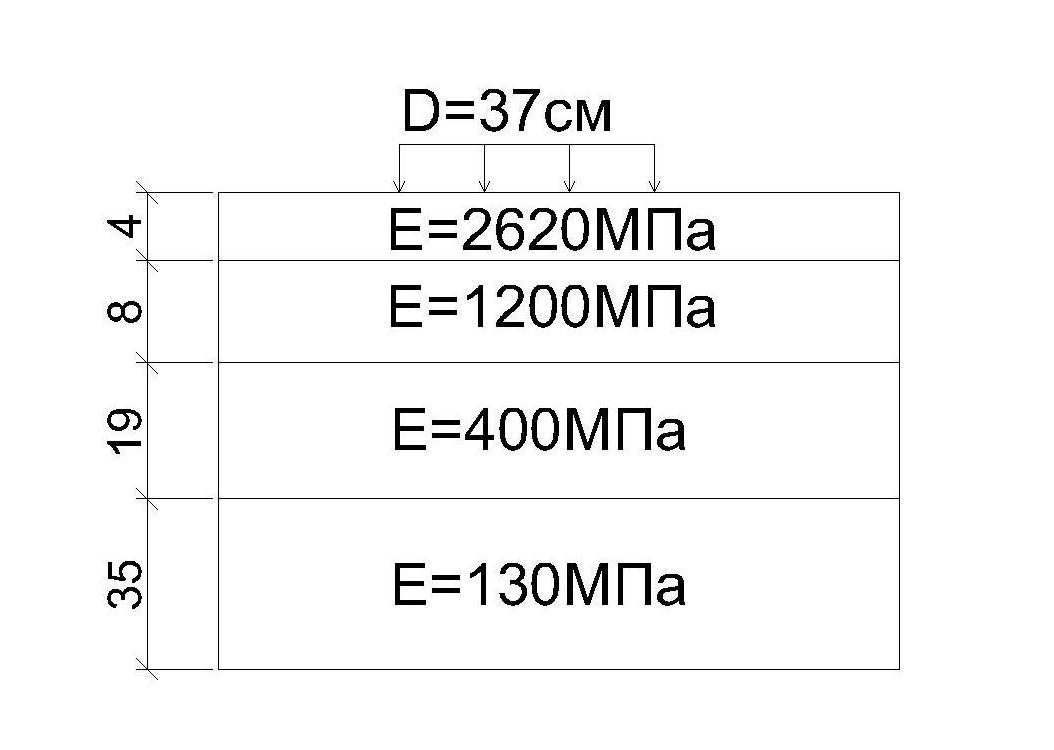

За умовами врахування коефіцієнту міцності проектуємо одяг із загальним модулем пружності:
Знаходимо загальний модуль пружності під верхнім шаром покриття:
227 МПа
Аналогічно:
176 МПа
Визначаємо ширину шару:
см – ширина
шару
Розрахунок за другим критерієм
Середній модуль пружності:
З номограми:
=
0.014
Активне напруження зсуву:
МПа
Активне напруження зсуву:
МПа
Припустиме напруження зсуву в слабозв’язних матеріалах і грунті:
[]=
с
МПа
де, с – зчеплення в матеріалі;
- враховує зниження
опору матеріалу під дією зовнішнього
навантаження;
- коефіцієнт запасу
на неоднорідність в роботі конструкції;
- враховує особливості
матеріалу і грунту.
Відношення
що
більше мінімального значення коефіцієнту
міцності
Таким чином, додатковий шар умову міцності задовольняє.
Перевірка ґрунту на зсув:
Знаходимо:
МПа
Мпа
[]=
с
МПа
Розрахунок за третім критерієм
Повне напруження розтягу:
МПа
Розрахункове значення опору розтягу при згині:
1,2
Міцність монолітних шарів на розтяг при згині задовольняється.
Список літератури:
Бабаков В.Ю., Андреев О.В., «Проектирование автомобильных дорог» М. 1987г.
Білятинський О.А. та ін. «Проектування автомобільних доріг» Київ – 1988.
Меркулов Е.А. и. др. «Проектирование дорог и сетей пасажырского транспорта в городах» Москва – 1970.
«Проектирование и строительство автомобильних дорог» К – 1996.
