- •Улаштування блискавкозахисту будівель і споруд Методичні вказівки

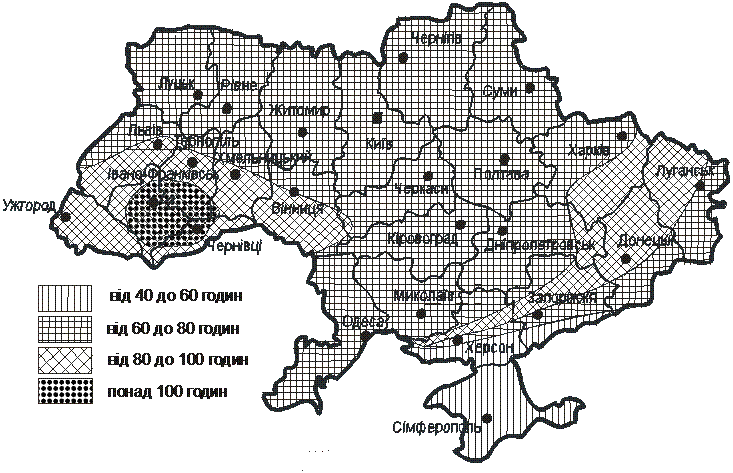

Карта середньої тривалості гроз за рік у годинах для території україни
Цікаві факти про блискавку
• Щосекунди в світі проходять 2,000 гроз, і відбувається близько 100 ударів блискавок.
• Дуже часто блискавка кілька разів поспіль вдаряє в одне місце: як і будь-який електричний розряд, вона спрямовується по шляху найменшого опору.
• Середньостатистична гроза рухається зі швидкістю 40 км на годину.
• Енергія грозової хмари розміром (10х10) км. і висотою (завтовшки) 5 км. приблизно дорівнює енергії атомної бомби, скинутої на Хіросіму.
• Спалах блискавки товщиною усього в кілька сантиметрів має енергію, достатню, щоб запалити 1,000,000 електричних лампочок по 100 Ват.
• Температура блискавки може досягати більше ніж 27 000 градусів за Цельсієм. Це майже в п’ять разів гарячіше ніж поверхня Сонця.
• Вдаряючи в піщаний грунт, блискавка сприяє утворенню скла. Після грози в піску можна знайти смужки скла.
• Садівник Рой С. Салліван зі штату Вірджинія, США,7 разівпостраждав від удару блискавки. У 1942 році він позбувся нігтя на великому пальці ноги, в липні 1969 йому обпалило брову, в липні 1970 обпалило ліве плече, в квітні 1972 у нього загорілося волосся, в серпні 1973 воно знову спалахнуло, але на цей раз постраждали ще й ноги, а в червні 1976 йому поранило кістку. 25 червня 1977 року, після того як під час риболовлі його черговий раз вдарило блискавкою, Саллівана поклали в лікарню з опіками грудей та живота. Помер він у вересні 1983 року, покінчивши життя самогубством через нещасливе кохання.
• Високі дерева — часта мішень для блискавок. Найбільш небезпечними з них єдуб і тополя.На реліктових деревах-довгожителях легко можна знайти численні шрами від блискавок. Вважається, що одиночне дерево частіше вражається блискавкою, хоча в лісових районах шрами від блискавок можна побачити майже на кожному дереві.
• Дуже рідко блискавка влучає у вербу i клен, а найменш вірогідна її атака на кущі, невисокі зарослі.
Завдання.
Розрахувати і спроектувати блискавкозахист промислового об’єкта за наступних вихідних умов:
Варіант |
Висота приміщення Н, м |
Розміри приміщення L x S, м |
Місцевість |
Захищуваний промисловий об’єкт |
Рекомендований тип блискавковідводу |
1 |
6 |
12 х 12 |
Крим |
Металообробний цех |
одинарний |
2 |
6 |
18 х 6 |
Львів |
Виробництво легкозаймистих рідин |
одинарний |
3 |
6 |
12 х 12 |
Київ |
Деревообробний цех (пил) |
одинарний |
4 |
6 |
12 х 6 |
Крим |
Компресорна природного газу |
одинарний |
5 |
12 |
18 х 12 |
Одесса |
Металообробний цех |
одинарний |
6 |
9 |
18 х 36 |
Львів |
Деревообробний цех (пил) |
подвійний |
7 |
10 |
18 х 36 |
Київ |
Виробництво легкозаймистих рідин |
подвійний |
8 |
7 |
12 х 28 |
Крим |
Будівля, віднесена до зони класу 2 за НАПБ |
подвійний |
9 |
6 |
18 х 12 |
Одесса |
Склад легкозаймистих рідин |
одинарний |
10 |
12 |
24 х 36 |
Львів |
Тваринницька будівля V ступеню вогнестійкості |
подвійний |
11 |
6 |
12 х 6х |
Київ |
Металообробний цех |
одинарний |
12 |
6 |
18 х 12 |
Крим |
Компресорна природного газу |
одинарний |
13 |
6 |
12 х 36 |
Одесса |
Деревообробний цех (пил) |
подвійний |
14 |
6 |
18 х 36 |
Львів |
Трансформаторна підстанція |
подвійний |
15 |
12 |
24 х 28 |
Київ |
Зовнішня установка (зона класу 1 за НАПБ) |
подвійний |
16 |
9 |
18 х 12 |
Львів |
Металообробний цех |
одинарний |
17 |
10 |
24 х 36 |
Одесса |
Нафтопереробне виробництво |
одинарний |
18 |
7 |
12 х 36 |
Київ |
Будівля, віднесена до зони класу 2 за НАПБ |
подвійний |
19 |
6 |
18 х 12 |
Крим |
Деревообробний цех (пил) |
одинарний |
20 |
12 |
18 х 36 |
Львів |
Тваринницька будівля V ступеню вогнестійкості |
подвійний |
21 |
6 |
18 х 36 |
Одесса |
Зовнішня установка (зона класу 1 за НАПБ) |
подвійний |
22 |
6 |
24 х 28 |
Київ |
Трансформаторна підстанція |
подвійний |
23 |
6 |
18 х 12 |
Київ |
Зовнішня установка (зона класу 1 за НАПБ) |
одинарний |
24 |
6 |
16 х 36 |
Крим |
Виробництво легкозаймистих рідин |
подвійний |
25 |
12 |
12 х 6 |
Львів |
Обчислювальний центр |
одинарний |
26 |
9 |
18 х 12 |
Крим |
Металообробний цех |
одинарний |
27 |
10 |
18 х 36 |
Одесса |
Обчислювальний центр |
одинарний |
28 |
7 |
18 х 36 |
Львів |
Зовнішня установка (зона класу 1 за НАПБ) |
подвійний |
29 |
6 |
24 х 28 |
Київ |
Металообробний цех |
подвійний |
30 |
12 |
18 х 12 |
Львів |
Деревообробний цех (пил) |
одинарний |
31 |
7 |
24 х 36 |
Крим |
Трансформаторна підстанція |
подвійний |
32 |
6 |
18 х 52 |
Одесса |
Тваринницька будівля V ступеню вогнестійкості |
подвійний |
