Створення тематичної Карти

Існують тематичні Карти різних типів, але процедура створення тематичної Карти будь-якого, одна і та ж. У цьому розділі, ми, в загальних рисах, розповімо, як створювати тематичні Карти. В інших розділах Довідкової системи можна знайти більш докладні інструкції про створення тематичних Карт певного типу.

Крок 1: Вибір типу тематичного шаблону

Шаблони допомагають створювати тематичні Карти, в яких враховані певні параметри і значення величин. Можна відредагувати стандартні настройки шаблону і зберегти новий шаблон, щоб використовувати його знову. Коли Ви вперше створюєте тематичну Карту, Ви починаєте з вибору шаблону, який Ви можете змінити в відповідно до Ваших вимог. Ви не можете створити шаблон без використання вже існуючого тематичного шаблону.

Сортування тематичних шаблонів по іменах Відображає можливі тематичні шаблони в алфавітному порядку за їх іменами.

Сортування тематичних шаблонів за часом Відображає можливі тематичні шаблони відповідно з часом, коли вони були створені або останній раз змінювалися.

Зразок. Відображає приклад зразок легенди створюваної тематичної Карти.

Налаштований текст легенди

Показує користувальницький текст легенди. За бажанням Ви можете створити свій заголовок для легенди або підписи для діапазонів. Відзначте прапорець, щоб використовувати

Крок 2: Вибір значень для тематичного виділення

Виберіть шар Карти, на основі якого Ви хочете створити тематичну Карту і виберіть полі (колонку) або вираз, за яким вона буде будуватися (тобто, тематичну змінну). Тематичної змінної можуть бути дані, пов'язані з об'єктами на Карті (областями, лініями і крапками), такі, як значення в колонці. Тематична змінна може визначатися з іншої таблиці за допомогою діалогу Оновлення тематичної колонки. Операція поновлення колонки створює у вихідній таблиці тимчасову колонку, в яку Ви можете помістити результати Обчислень або узагальнення даних. Для завдання тематичної змінної Ви можете так само використовувати вирази.

Крок 3: Налаштування тематичної Карти

На останньому кроці Ви можете самостійно налаштувати тематичну Карту або ж скористатися стандартними установками. Ви можете також бачити попередній зразок легенди і міняти порядок проходження підписів на легенді. Можна використовувати наступні функції:

• зразок - Відображає зразок легенди створюваної тематичної Карти.

• Налаштування - Кнопки з групи Налаштування використовуються для зміни деяких стандартних налаштувань тематичного виділення. Для різних методів виділення підтримується різний набір кнопок.

• легенда - Налаштування легенди Карти. Кнопка доступна для всіх методів. Інструкція по цьому процесу приведена в розділі Довідкової системи: "Налаштування Легенди тематичної Карти".

Створення буферних зон

Уявіть, що у Вас є завдання створити область, що охоплює об'єкти, що знаходяться в межах 440 метрів по обидві сторони від шосе, або визначити область, в якій проживають сім'ї, що мають дітей дошкільного віку, і що знаходяться не далі 5 миль від обраної школи. Процес створення такої області називається створенням буферної зони. сама така зона називається буфером.

Що таке буферні зони

Буфером або буферною зоною ми називаємо область, яка охоплює всі об'єкти,розташовані не далі заданої відстані від деякого лінійного об'єкта, області, символу чи іншого об'єкта у вікні Карти. Вид буфера визначається його радіусом. наприклад,у першому прикладі слід створити буфер, що охоплює об'єкти, що знаходяться в межах 440 метрів по обидві сторони від шосе. У другому прикладі слід створити буфер, що охоплює 5-кілометрову смугу навколо зазначеного району. Радіусом буфера в першому випадку є величина 440 метрів, а в другому - 5 кілометрів. У такому випадку виконується злиття буферної таблиці з даними, асоційованими з вихідними буферизованими об'єктами.

Увага: Максимальна роздільна здатність буфера складає 500 сегментів на коло. Число об'єктів задається в полі Згладжування діалогу Буферні об'єкти.

Створення буферної зони

Щоб створити буфер:

1. Зробіть шар змінним і виберіть один або декілька об'єктів, навколо яких слід будувати буферні зони. Переконайтеся, що у вікні Карти шар доступний для редагування. Вихідні буферні об'єкти розмістяться на цьому шарі.

2. Виконайте команду Об'єкти> Буферні зони. З'явиться діалог "Буферні об'єкти ".

3. Виберіть відповідний радіус буфера, число сегментів, одиниці вимірювання відстані і кількість буферних зон.

4. Після заповнення діалогу, натисніть Далі. Відкриється стандартний діалог узагальнення даних.

5. Виберіть кожну колонку, яку треба узагальнити в цьому діалозі.

6. Після вибору одного з методів об'єднання, натисніть OK. MapInfo Professional вирахує буфер відповідно до параметрів і створить нові об'єкти в змінюваному шарі. Вихідний об'єкт залишається незміненим. Як тільки MapInfo Professional створить буферну область, вона поміщається в змінюваний шар.

З веб-сайту Державної служби статистики України (http://www.ukrstat.gov.ua/) скачую вихідні дані до завдання, тобто «Індекси реальної заробітної плати у % по регіонах 2013 року до попереднього року». Цю інформацію зберігаю в програмі «Exel» для подальшого використовування. Після того, як дані збережені використовую створену на практиці з картознавства ЦММ, карту України з областями у форматі MapInfo та статистичні дані за регіонами України. Добавляю на карті підписи областей та відкриваю файл «Exel», як таблицю. (рис.1)рис. 1

Вношу усі необхідні зміни до таблиці та зберігаю.(рис.2)

рис.2 Маю карту України з прикріпленим вихідним завданням.(рис.3)

рис.3

Після цього створюю SQL – запит. Для цього натискаю ЗАПРОС - SQL – запит, отримую діалогове вікно (рис. 4) рис.4

Вибираю колонки, з яких потім робитиму тематичні карти. Коли запит сформований, зберігаю його, а потім починаю створювати першу тематичну карту. Для того, щоб створити тематичну карту необхідно КАРТА – СОЗДАТЬ ТЕМАТИЧЕСКУЮ КАРТУ.

Маю крок перший, в якому обираю як має виглядати карта.( рис.5) рис. 5

Натискаю ДАЛЕЕ, переходжу до кроку 2 майстера (рис. 6)

рис. 6

Натискаю ДАЛЕЕ, переходжу до кроку 3 майстера (рис. 7)

рис. 7

Після цього, натискаю ОК і отримую тематичну карту, далі створюю ОТЧЕТ. Для цього натискаю F5 (рис.8)

рис.8

Після отриманого вікна, натискаю ОК, отримую два листа: на одному власне тематична карта, а на іншому – легенда карти. Переношу легенду до карти, для подальшого експорту в інший формат, для друку. Після створення першої карти, знову виконую вище описані дані, для створення наступник тематичних карт. В кінцевому результаті маю декілька тематичних карт, створених за вихідними даними. Тематичні карти продемонстровані нижче. (рис. 9 – рис.12)

рис.9

рис.10

рис.11рис.12

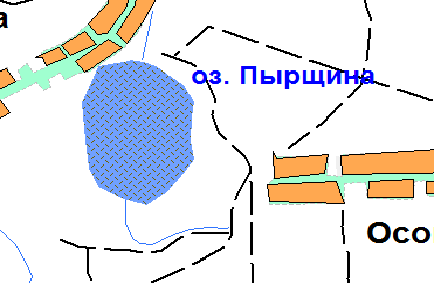

Створення буферної зони для озера Пырщина, попередньо оцифрованого на практиці. (рис.13)

Рис.13

Для створення буферної зони натискаю Обьекти – БУФЕРНЫЕ ЗОНЫ (рис. 14)

рис.14

Отримую діалогове вікно, в якому задаю радіус зони. У моєму випадку це 100 метрів. ( рис.15)

рис.15

Натискаю ДАЛЕЕ – ОК і отримую буферну 100 метрову зону озера. (рис.16)

рис.16 Такі ж дії необхідно виконувати, для створення наступних буферних зон.
