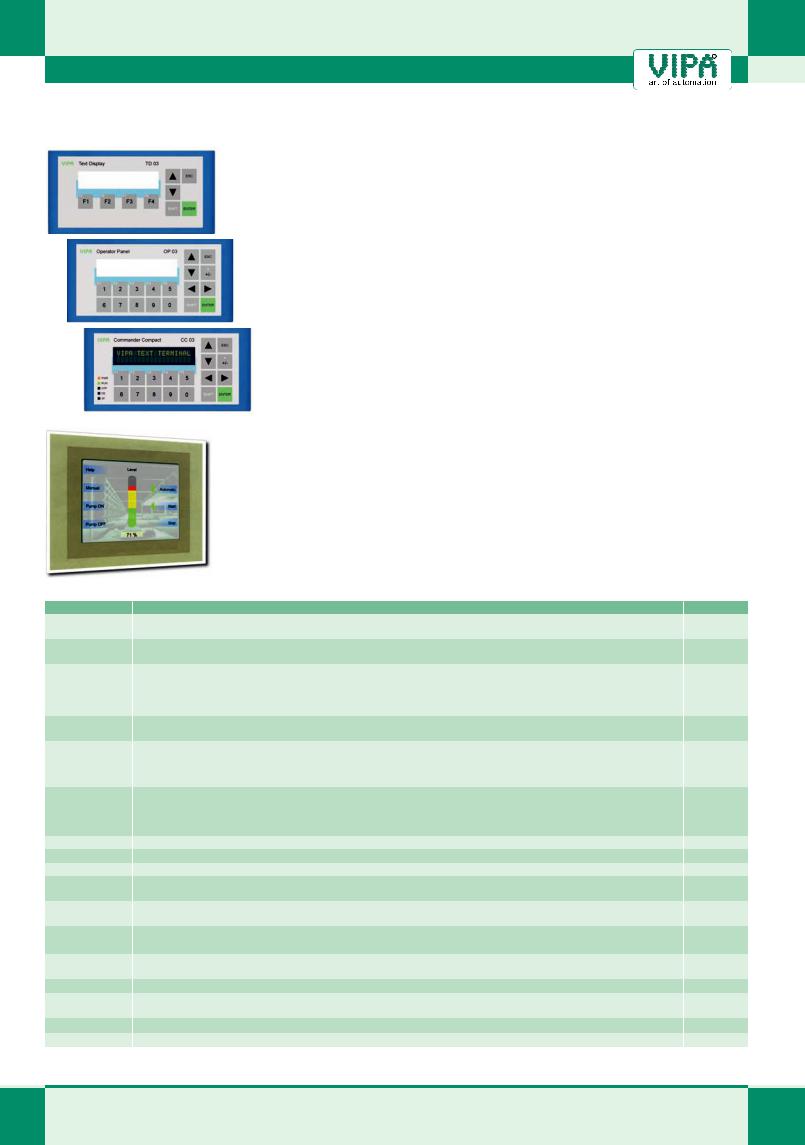

Оборудование систем автоматического управления |
9 |
Панели оператора
vipa.com.ua
Панели оператора |
VIPA предлагает широкий набор текстовых и графических операторских панелей, |
|
|
|
предназначенных для создания человеко машинного интерфейса: |
|
текстовые дисплеи VIPA TD 03; |
|
текстовые операторские панели VIPA OP 03; |
|
компактная система управления VIPA CC 03; |
|
графические операторские панели ESA (партнер VIPA в Италии). |
|
Текстовые дисплеи TD 03, текстовые операторские панели OP 03 и |
|
компактные системы управления CC 03 предназначены для отображения |
|
определенных сообщений на ЖК дисплее с фоновой подсветкой (2x20 знаков). Они |
|
могут быть использованы для работы с CPU серии 11x, 21x, 31x, 51x от VIPA, а также с |
|
S7 300/400 от Siemens через MPI интерфейс. Оборудование имеет тип защиты IP 65 |
|
(лицевая сторона), питание осуществляется напряжением 24V постоянного тока через |
|
клеммы, расположенные на тыльной стороне. |
|
С помощью текстовых дисплеев TD 03 можно выдавать сообщения о статусе, |
|
режимах, рецептуре, авариях. Конфигурация сообщений и параметров блоков для |
|
текстовых дисплеев выполняется в программном обеспечении TD Wizard от VIPA. Можно |
|
выбрать меню на английском или немецком языке. |
|
С помощью операторских панелей OP 03 есть возможность наблюдать и изменять |
|
значения технологических параметров. С одним CPU может работать до 7 операторских |
|
панелей. Одна операторская панель может работать с 2 процессорными модулями. |
|
Конфигурация панели выполняется в программном обеспечении OP Manager от VIPA или |
|
ProTool/Lite от Siemens. Можно выбрать меню на 5 языках (русский в стадии |
|
тестирования). |
|
Компактная система управления VIPA CC 03 — это панель оператора OP03 |
|
со встроенным PLC CPU 100V, программируемым на WinPLC7 от VIPA или STEP7 |
|
от Siemens. Могут быть доступны 16 дискретных входов и выходов. Система CC 03 |
|
может расширяться до четырех модулей System 100V/200V (до 128xDIO или 32xAIO). |
|
Функции операторской панели и процессорного модуля были описаны ранее. |
|
Графические операторские панели фирмы ESA разработаны для использования |
|
в системах на базе контроллеров VIPA и других производителей. Панели выпускаются |
|
двухцветные и цветные (до 256 цветов), сенсорные и со встроенной клавиатурой. |
|
На панелях есть встроенные интерфейсы RS232/RS485, дополнительно могут быть |
|
встроены CAN Open, ProfibusDP или Ethernet. Конфигурирование графической панели |
|
осуществляется с помощью программного обеспечения HMI WinSet. |
Тип
VIPA603-1TD00
TD Wizard
VIPA603-10P10
OP Manager
VIPA603-1СС21
603-2СС21
VIPA660-1XY15 WinPLC_7 950-0KB00
HMI155
HMI505
HMI525
HMI565
HMIKBS7C
HMIWinSet
HMIKBPGC
EPZ-H111
Основные характеристики
Текстовый дисплей TD03, DC 24V, 2x20 символьный дисплей для работы с VIPA CPU через MP2I интерфейс, в комплекте кабель для связи с PLC 2,5м и программное обеспечение для параметризации TD-Wizard.
Программное обеспечение для конфигурации сообщений и параметров блоков для текстовых панелей TD03. Меню на английском или немецком языке.
Панель оператора ОРО3, DC 24V, 2x20 символьный дисплей для работы с VIPA CPU через MP2I интерфейс, 256кБайт оперативной памяти, 4096 переменных, в комплекте кабель для связи с PLC 2,5м. ПО для конфигурирования OP Manager или ProTool (Siemens), приобретаемое отдельно. Сообщения на 5 языках, в т.ч. на русском.
Программирование с помощью "Green Cable".
Программное обеспечение для конфигурирования и программирования панелей ОРОЗ, встроенный симулятор для тестирования при отсутствии панели.
Компактная система управления, DC 24V, 2x20 символьный дисплей, интегрированный PLC-CPU, 16/24kB постоянной /оперативной памяти, MP2I интерфейс, MMC слот, часы реального времени. Периферия: DI 16xDC 24V; DO 16xDC 24V, 0,5A, гальванически изолированы, расширяемый до 4 I/O модулей через кабель расширения через кабель расширения VIPA660-1XY15.
Компактная система управления (ОР+PLC100V), DC 24V, 2x20 символьный дисплей, интегрированный PLC-CPU, 16/24kB постоянной /оперативной памяти, MP2I интерфейс, MMC слот, часы реального времени, 2-й интерфейс: Profibus-DP slave, 12Мбит/с, адрес 1...125. Периферия: DI 16xDC 24V; DO 16xDC 24V, 0,5A, гальванически изолированы, расширяемый до 4 I/O модулей через кабель расширения VIPA660-1XY15.
Кабель для расширения системы управления СС21, длина 0,5м. Используются модули расширения System 100/200. Программное обеспечение WinPLC7 для PC, языки LAD/STL/FBD, для программирования/диагностики/отладки. Кабель связи TD/OP -> PC "Green Cable" Загрузка, чтение программ, диагностика
Графический дисплей 4" - 16*40 символов (240x128). 4 градации серого. Сенсорный экран. Память 640кВ. Часы реального времени. Интерфейс MSP (RS232/485). Как дополнительный интерфейс: CanOpen, Profibus (опция). Графический дисплей 5,7" - 16*40 символов (320x240). 4 градации синего. Сенсорный экран. Память 640кВ. Часы реального времени. Интерфейс MSP (RS232/485). Как дополнительный интерфейс: CanOpen, Profibus (опция). Графический дисплей 5,7" - 16*40 символов (320x240). 16 цветов. Сенсорный экран. Память 960кВ. Часы реального времени. Интерфейс MSP (RS232/485). Как дополнительный интерфейс: CanOpen, Profibus, Ethernet (опция).
Графический дисплей 5,7". 256 цветов. Сенсорный экран. Память 1MB. Часы реального времени. Интерфейс MSP (RS232/485). Как дополнительный интерфейс: CanOpen, Profibus (опция). Подсветка экрана.
Кабель связи PLC->HMI, 2м
ПО для конфигурирования/программирования графических панелей. В комплект поставки входит кабель PC->HMI для программирования.
Кабель для конфигурирования/программирования графических панелей RS232(PC)->MSP(HMI) Кабель-переходник MSP->ASP8(HMI)
Цена
197,00
Бесплатно
298,00
300,00
598,00
698,00
65,00
430,00
50,00
540,00
684,00
1025,00
1800,00
66,00
465,00
62,00
31,20
Цены в прайс-листах приведены в ЕВРО с НДС, если не указано иное. Цены индикативные и не являются официальным коммерческим предложением.
Дополнительную информацию запрашивайте по телефону: (062) 385-35-96(97)

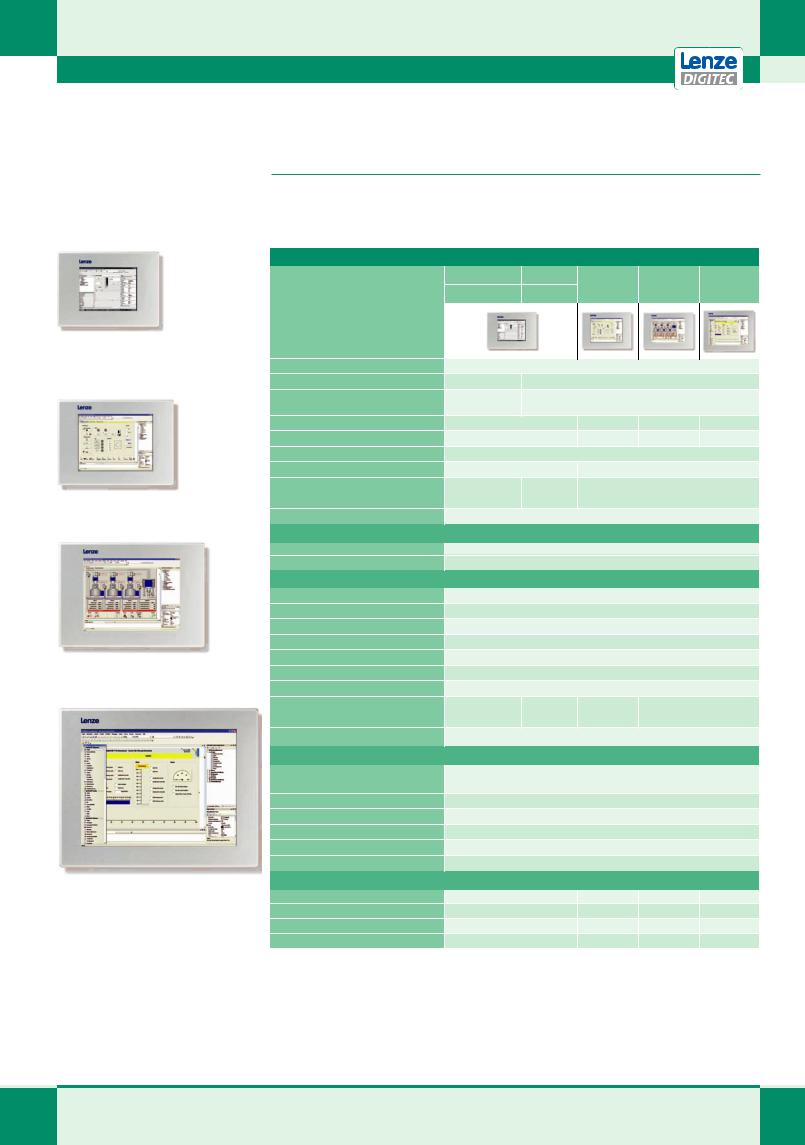

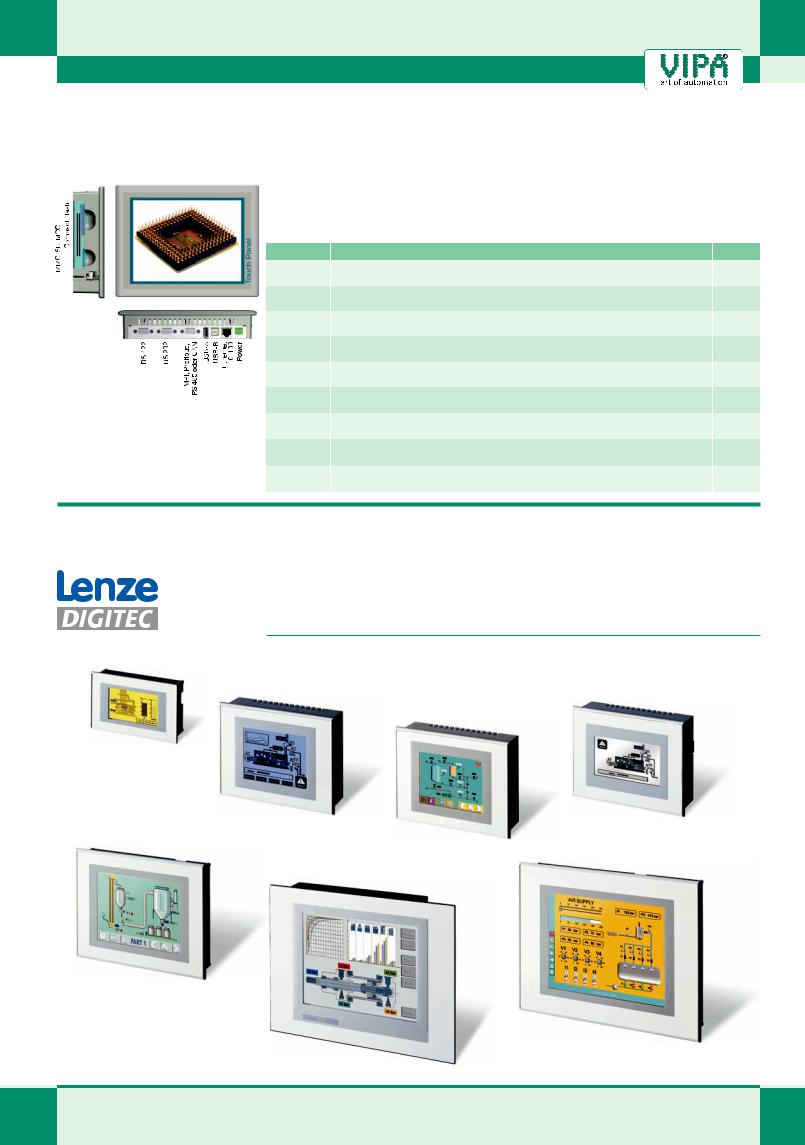

9 Оборудование систем автоматического управления
Панели оператора
Сенсорные панели VIPA Touch Panel
vipa.com.ua
VIPA производит сенсорные панели на базе промышленных компьютеров gод маркой
Touch Panel. Панели выпускаются с размером дисплея от 5,7" до 12,1", бывают монохромные (STN LCD) и цветные (TFT).
Впанелях встроен процессор XSCALE с частотой 520 MHz и 6 МБ памяти, расширяемой
спомощью карточек SD, MMC и CF.
Панели поставляются с предустановленной операционной системой Windows® CE 5.0 и
системой визуализации систем MoviconX Real Flexible.
На панелях могут быть установлены следующие интерфейсы: RS232, RS485, RS422, MPI, Profibus DP Slave, Ethernet RJ45, USB.A и USB.B (в зависимости от типа панели). Все вышеска-
занное позволяет использовать панели для широкого спектра задач любой сложности.
Тип
605-1BC00
605-1BC40
605-1BL00
605-1BL30
605-1BM00
606-1 BC00
608-1 BC00
608-1BC40
610-1 BC00
Характеристики |
Цена |
Сенсорная панель TP605CQ, DC 24V, 5,7“ QVGA, дисплей TFT цветной, встроенные |
1148,00 |
интерфейсы: MPI/Profibus-DP/RS485, RS232, RS422/485, USB-A, USB-B, Ethernet RJ45 |
|
Сенсорная панель TP605CQ CAN, DC 24V, 5,7“ QVGA, дисплей TFT цветной, |
1148,00 |
встроенные интерфейсы: CAN, RS232, RS422/485, USB-A, USB-B, Ethernet RJ45 |
|
Сенсорная панель TP605LQS, DC 24V, 5,7“ QVGA, дисплей LCD монохромный, |
590,00 |
встроенные интерфейсы: MPI/Profibus-DP/RS485, USB-B |
|
Сенсорная панель TP605LQE, DC 24V, 5,7“ QVGA, дисплей LCD монохромный, |
590,00 |
встроенные интерфейсы: Ethernet RJ45, USB-B |
|
Сенсорная панель TP605MQ,DC 24V, 5,7“ QVGA, дисплей LCD монохромный, |
795,00 |
встроенные интерфейсы: MPI/Profibus-DP/RS485, RS232, RS422/485, USB-A, USB-B |
|
Сенсорная панель TP606C, DC 24V, 6,5“ VGA, дисплей TFT цветной, встроенные |
1463,00 |
интерфейсы: MPI/Profibus-DP/RS485, RS232, RS422/485, USB-A, USB-B, Ethernet RJ45 |
|
Сенсорная панель TP608C, DC 24V, 8,4” SVGA, дисплей TFT цветной, встроенные |
1663,00 |
интерфейсы: MPI/Profibus-DP/RS485, RS232, RS422/485, USB-A, USB-B, 2xEthernet RJ45 (свич) |
|
Сенсорная панель TP608C CAN, DC 24V, 8,4” SVGA, дисплей TFT цветной, |
1663,00 |
встроенные интерфейсы: CAN, RS232, RS422/485, USB-A, USB-B, 2xEthernet RJ45 (свич) |
|
Сенсорная панель TP610C, DC 24V, 10,4” SVGA, дисплей TFT цветной, встроенные |
1890,00 |
интерфейсы: MPI/Profibus-DP/RS485, RS232, RS422/485, 2xUSB-A, USB-B, 2xEthernet RJ45 (свич) |
|
Сенсорные панели Lenze DIGITEC
Компания Lenze Digitec Controls производит промышленные компьютеры и панели оператора как для встраивания в оборудование (с классом защиты по фронтальной плоскости IP65), так и в виде командных станций для установки непосредственно в агрессивные среды промышленности (класс защиты по всей поверхности IP65).
Дизайн командных станций позволяет крепить их с помощью специальной системы креплений, или встраивать в оборудование и расширять до формата полной операторской станции.
Панели поставляются с предустановленной операционной системой Windows® CE 5.0
Серия EPM
Широкий ассортимент сенсорных панелей этой серии дает возможность решить задачу любой сложности, независимо от того, ищете ли Вы бюджетную модель или же решение для сложного технологического процесса.
EPM H502
EPM H505 |
EPM H510 |
EPM H507
EPM H515
EPM H521
EPM H520
Цены в прайс-листах приведены в ЕВРО с НДС, если не указано иное. Цены индикативные и не являются официальным коммерческим предложением.
Дополнительную информацию запрашивайте по телефону: (062) 385-35-96(97)
Оборудование систем автоматического управления |
9 |
Панели оператора
Модель |
EPM-H502 |
EPM-H505 |
EPM-H507 |
Графический дисплей |
|
|
|
|
Технология, цветность, |
LCD, 4 градации серого |
LCD, 4 градации синего |
LCD, 16 цветов |
|
диагональ |
STN 4" |
|
STN 5,6" |
STN 5,6" |
Размер дисплея (мм) |
94,5 x 54,5 |
|
115,2 x 86,4 |
115,2 x 86,4 |
Сенсорный экран |
Matrix 20 x 8 (12 x 16 pixels ) |
Matrix 20 x 16 (16 x 15 pixels) |
Matrix 20 x 16 (16 x 15 pixels ) |
|
Разрешение (pixel) |
240 x 128 |
|
320 x 240 |
320 x 240 |
Количество строк текста |
4 x 10/8 x 20/16 x 40 |
4 x 10/8 x 20/16 x 40 |
4 x 10/8 x 20/16 x 40 |
|
Матрица (pixel) |
6 x 8/12 x 16/24 x 32 |
8 x 15/ 16 x 30 / 32 x 60 |
8 x15 / 16 x 30 / 36 x 60 |
|
Символ (мм) |
2,3 x 5,2 / 4,6 x 5,8 / 9,1 x 11,7 |
2,8 x 5,2/5,6 x 10,4/11,2 x 20,8 2,8 x 5,2 / 5,6 x 10,4 / 11,2 x 20,8 |
||
Ресурс подсветки |
|
|
45 000 |
45 000 |
дисплея при 25°C (ч) |
|
|
||
|
|
|
|
|
Память, кБ |
|
|
640 |
|
Интерфейс |
|
|
|
|
Последовательный порт |
|
|
RS232 |
|
Шина |
|
System bus CAN |
|
|
Часы реального времени |
есть |
|
нет |
нет |
Питание UDC (В) |
|
|
24 (18…32) |
|
Потребяемая мощность |
11 |
|
10 |
10 |
при 24 В DC (Вт) |
|
|||
|
|
|
|
|
Функции |
|
|
|
|
Переменных на страницу |
32 |
|
34 |
34 |
Отображение трендов |
нет |
|
нет |
нет |
Размеры |
|
|
|
|
Высота (мм) |
100 |
|
158 |
158 |
Ширина (мм) |
166 |
|
210 |
210 |
Глубина (мм) |
43,6 |
|
60 |
60 |
Масса (кг) |
0,5 |
|
1,4 |
1,4 |
Цена |
625,00 |
|
729,00 |
1050,00 |
Модель |
EPM-H510 |
EPM-H515 |
EPM-H520 |
EPM-H521 |
Графический дисплей |
|
|
|
|
Тип матрицы, цветность |
LCD monochrome STN |
LCD 256 colours STN |
LCD 256 colours TFT |
|
Размер дисплея (дюйм) |
5,5 |
7,5 |
10,4 |
|
Сенсорный экран |
Matrix 20 x 8 |
Matrix 40 x 30 |
Matrix 40 x 30 |
|
Разрешение (pixel) |
240 x 128 |
640 x 480 |
640 x 480 |
|
Кол-во строк/символов |
4x10/8x20/16x40 |
4 x 10/8 x 20/16 x 40 |
7 x 20 / 15 x 40 / 30 x 80 |
|
Матрица (pixel) |
6x8/12x16/24x32 |
8 x 16 / 16 x 32 / 32 x 64 |
8 x 16 / 16 x 32 / 32 x 64 |
|
Символ (мм) |
3 x 4 / 6 x 8 / 12 x 16 |
1,89 x 3,79 / 3,79 x 7,58 / |
2,7 x 5,4 / 5,4 x 10,7 / |
|
7,58 x 15,16 |
10,7 x 21,4 |
|
||
|
|
|
||
Ресурс подсветки экрана |
15 000 |
30 000 |
|
|
Память (кБ) |
512 |
960 |
640 |
960 |
Интерфейс |
|
|
|
|
Последов. порт ASP8 |
|
RS232 |
|
|
Параллельный порт LPT |
--- |
|
Centronics |
|
Подключение к сети |
|
System bus CAN |
|
|
Часы реального времени |
|
Есть, с батарейкой резервного питания |
|
|
Питание UDC [В] |
|
24 (18…32) |
|
|
Потребяемая мощность |
|
15 |
|
|
Функции |
|
|
|
|
Переменных на страницу |
96 |
96 |
128 |
96 |
Динамический текст |
да |
да |
да |
да |
Отображение трендов |
да |
да |
да |
да |
Размеры |
|
|
|
|
Высота (мм) |
158 |
188,6 |
260 |
256 |
Ширина (мм) |
210 |
245,9 |
346 |
336,3 |
Глубина (мм) |
60 |
43,6 |
78 |
50 |
Вес (кг) |
1,3 |
1,3 |
4 |
4 |
Цена |
1075,00 |
1750,00 |
3449,00 |
2900,00 |
Цены в прайс-листах приведены в ЕВРО с НДС, если не указано иное. Цены индикативные и не являются официальным коммерческим предложением.
Дополнительную информацию запрашивайте по телефону: 062) 385-35-96(97)
9 Оборудование систем автоматического управления
Панели оператора
Сенсорные панели
Lenze DIGITEC
Серия EL 100
Графические сенсорные панели со встроенной Windows CE. Поставляются с размерами
дисплея от 5,7" до 10,4", используются для мониторинга и управления технологическим
процессом. Оборудованы стандартными интерфейсами, которые обеспечивают связь как с
системами Lenze, так и с системами других производителей.
EL 105 с монохромным дисплеем
EL 106
EL 108
EL 110
Технические характеристики панелей серии EL 100
Тип |
EL 105 |
EL 105 |
EL 106 |
EL 108 |
EL 110 |
монохромный цветной
Дисплей |
|
|
Графический |
|
|
Технология матрицы |
STN |
|
TFT |
|
|
Цветность |
16 градаций |
64k цветов |
|
||
серого |
|
|
|||
|
|
|
|
|
|
Размер по диагонали (дюйм) |
|
5,7 |
6,4 |
8 |
10,4 |
Размеры, ширина х высота (мм) |
115 x 86 |
131 x 98 |
162 x 122 |
216 x 163 |
|
Тип сенсорного экрана |
|
|
Резистивный |
|
|
Разрешение (пикс.) |
320 x 240 |
|
640 x 480 |
|
|
Ресурс подсветки дисплея |
40 000 |
45 000 |
|
50 000 |
|
при 25°C (ч) |
|
|
|||
|
|
|
|
|
|
ЦПУ |
|
XScale PXA 270 |
|
|
|
Память |
|
|
|
|
|
Flash |
|
|
32 MB |
|
|
RAM |
|
|
64 MB |
|
|
Интерфейс |
|
|
|
|
|
Serial port |
|
|
RS232 |
|
|
USB |
|
Host (A) / Device (B) |
|
||
Ethernet |
|
10 / 100 Mbit / RJ45 |
|
||
Field bus |
|
System bus CAN |
|
|
|
|
|
(ISO 11898) / MPI |
|
||
Часы реального времени |
Есть, с бат. резервного питания, ресурс 7 лет при t=25°C |
||||
Питание UDC (В) |
|
|
24±25 % |
|
|
Потребяемая мощность |
6 |
7,2 |
7,2 |
|
12 |
при 24V DC (Вт) |
|
||||
|
|
|
|
|
|
Операционная система |
|
Windows® CE 5.0 |
|
||
Системные характеристики |
|
|
|
|
|
Электромагнитная |
|
CE, EN55022, EN55014, EN61000 |
|
||
совместимость |
|
|
|||
|
|
|
|
|
|
Степень защиты |
передняя панель IP65, задняя панель IP20 |
||||
Материал передней панели |
|
алюминий с полиэстеровым покрытием |
|||
Материал корпуса |
|
листовая оцинкованая сталь |
|
||
Температурный режим (°С) |
|
|
0...50 |
|
|
Относительная влажность,% |
|
10...90, без конденсата |
|
||
Размеры |
|
|
|
|
|
Высота (мм) |
|
155 |
155 |
180 |
220 |
Ширина (мм) |
|
210 |
210 |
250 |
275 |
Глубина (мм) |
48, 65 |
48, 65 |
50, 67 |
50, 67 |
|
Масса (кг) |
|
1,1 |
1,2 |
1,5 |
2 |
Цены в прайс-листах приведены в ЕВРО с НДС, если не указано иное. Цены индикативные и не являются официальным коммерческим предложением.
Дополнительную информацию запрашивайте по телефону: (062) 385-35-96(97)
Оборудование систем автоматического управления |
9 |
Панели оператора

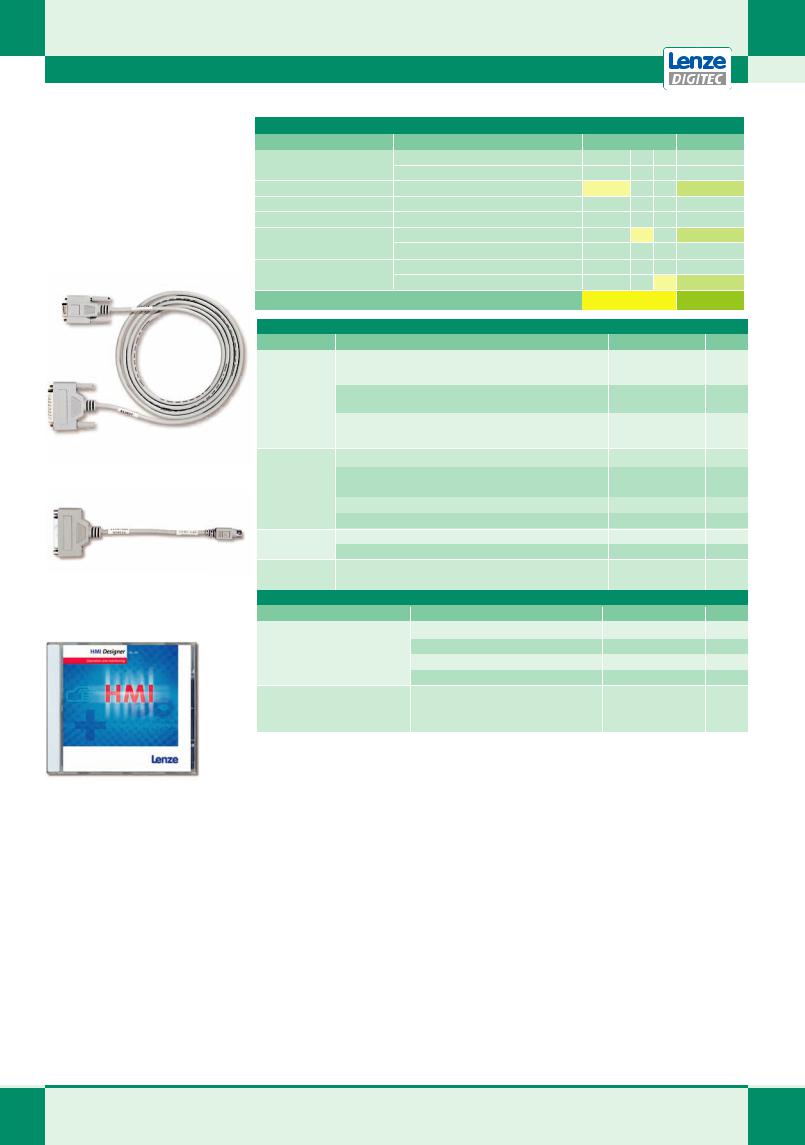

Сенсорные панели Lenze DIGITEC
Для заказа панели оператора серии
EL 100 выберите нужную модель, интерфейс (CAN или MPI) и
операционную систему в таблице ниже,
и «соберите» заказной номер из
соответствующих кодов (см. пример)
Кабель связи
Адаптер переходник
|
Данные для заказа панелей серии EL 100 |
|
||
Тип |
Характеристики |
Код |
Цена |
|
EL 105 |
5.7 " STN дисплей, монохромный |
3250- |
|
895,00 |
5.7 " TFT дисплей, цветной |
3251- |
|
1175,00 |
|
|
|
|||
EL 106 |
6.4 " TFT дисплей, цветной |
3252- |
|
1450,00 |
EL 108 |
8.0 " TFT дисплей, цветной |
3253- |
|
1600,00 |
EL 110 |
10.4 " TFT дисплей, цветной |
3254- |
|
1750,00 |
Интерфейс |
CAN |
|
1 |
0,00 |
MPI |
|
2 |
0,00 |
|
|
|
|||
|
Windows® CE 5.0 Core |
|
1 |
0,00 |
Операционная система |
|
2 |
65,00 |
|
|
Windows® CE 5.0 Professional |
|
||
Заказной номер (пример) |
3252-12 |
1515,00 |
||
|
Аксесуары к панелям серии EPM |
|
|
|
Предмет |
Описание |
Заказной номер Цена |
||
Карта памяти |
Memory card 04 |
|
EPZ-H210 |
153,00 |
|
4 MB для панели EPM-H410 |
|
|
|
|
Flash module 04 |
|
EPZ-H220 |
299,00 |
|
4 MB для EPM-H520 |
|
|
|
|
Flash module 08 |
|
EPZ-H221 |
399,00 |
|
8 Mb для панелей EPM-H520 / -H521 |
|
|
|
Защитная |
Protective foil 4, для панелей EPM-H502 |
|
EPZ-H704 |
58,00 |
пленка |
Protective foil 6 для панелей |
|
EPZ-H706 |
72,00 |
|
EPM-H505 /-H507/-H510 и H515 |
|
|
|
|
Protective foil 7, для панелей EPM-H605 / -H606 |
|
EPZ-H707 |
78,00 |
|
Protective foil 10, для панелей EPM-H520 / -H521 |
EPZ-H710 |
99,00 |
|
Кабель |
Кабель связи , PC > MSP interface |
|
EPZ-H110 |
50,00 |
|
Адаптор-переходник PC > ASP8 interface |
|
EPZ-H111 |
33,00 |
HMI Designer |
Програмное обеспечение для панелей |
|
ESP-HMI1-P |
150,00 |
|
серии EPM-Hxxx |
|
|
|
|
Аксесуары к панелям серии EL 100 |
|
|
|
Предмет |
Описание |
Заказной номер |
Цена |
Карта памяти SD |
128 MB |
4031-0128 |
35,00 |
|
256 MB |
4031-0256 |
40,00 |
|
512 MB |
4031-0512 |
45,00 |
|
1 GB |
4031-001G |
70,00 |
Программное обеспечение |
Язык: немецкий / английский |
|
|
VisiWinNetSmart Visualization |
Документация на CD |
|
|
|
Лицензионный USB ключ |
7760 44 70 5 001 |
618,00 |
HMI designer”
Цены в прайс-листах приведены в ЕВРО с НДС, если не указано иное. Цены индикативные и не являются официальным коммерческим предложением.
Дополнительную информацию запрашивайте по телефону: (062) 385-35-96(97)
