Порядок виконання роботи

1. Ознайомитись з конструкцією, принципом роботи тісто подільної машини А2-ХТН.

2. Ознайомитись із кінематичною схемою машини і окремими механізмами.

3. Прочитати і описати кінематичну схему машини, представлену в аксонометрії.

4. Розробити кінематичну схему приводу нагнітальної лопаті та подільної головки без приводу транспортера в прямокутних координатах;

5. Виконати кінематичний розрахунок, нанести на схему розраховані параметри.

Список використаної літератури

1. Технологічне обладнання хлібопекарських і макаронних виробництв /За редакцією О.Т. Лісовенко– К.: Наукова думка, 2000. – 284 с.

2. Курсовое и дипломное проектирование технологического оборудования пищевых производств/ О.Г.Лунин, В.Н.Вельтищев,Ю.М.Березовский М.В.Калачев, Ю.А.Калошин,А.И.Кулаковский, А.Л.Либкин.- М.:Агропромиздат, 1990.-269с.

3. Паспорт на тістоподільну машину А2-ХТН

Додаток 1.

Умовні позначення елементів кінематичної схеми

1. Вал, валик, стержень, шатун.

2. Нерухома ланка (стійка).

3. Нерухоме з’єднання частин ланок.

4. Обертова кінематична пара.

5. Поступальна кінематична пара.

6. Радіальні підшипники ковзання та

кочення на валу (без з’ясування типу).

7. Упорні підшипники ковзання та

кочення (без з’ясування типу) .

8. Муфта , загальне позначення

без уточнення типу.

9. Плоский кулачок повздовжнього руху.

10. Обертовий плоский кулачок.

11. Циліндричний барабанний кулачок.

12. Кривошип, коромисло, шатун,

ричагового механізму.

13. Ексцентрик ричагового механізму.

14. Повзун ричагового механізму.

15. Куліса ричагового механізму.

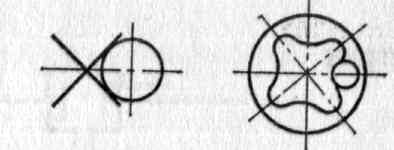

16. Мальтійський механізм з внутрішнім

зачепленням, радіальним розміщенням пазів.

17. Мальтійський механізм з зовнішнім

зачепленням, і радіальним розміщенням

пазів.

18. Храповий зубчатий механізм з

внутрішнім зачепленням.

19. Храповий зубчатий механізм з

зовнішнім зачепленням.

20.Маховик на валу.

21. Пасова передача без уточнення

типу пасу.

22. Пасова передача з плоским пасом.

23. Пасова передача з клиновидним пасом.

24. Пасова передача з круглим пасом.

25. Пасова передача з зубчастим пасом.

26. Ланцюгова передача без

уточнення типу ланцюга.

27. Передача циліндрична зубчата з

зовнішнім зачепленням без

уточнення типу зуба.

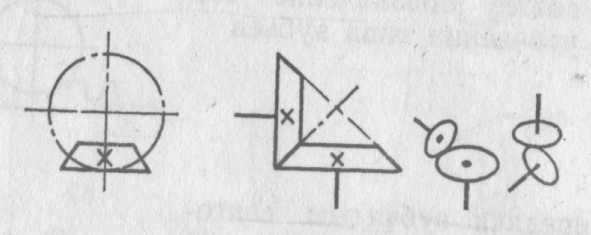

28. Конічна зубчата передача;

зубчата передача з валами що

перетинаються, загальне позначення

без уточнення типу зуба.

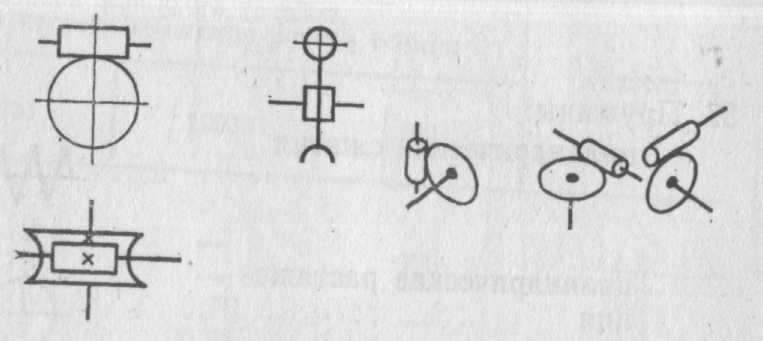

29. Черв’ячна передача з

циліндричним черв’яком.

30. Пружина циліндрична стиснення.

31. Пружина циліндрична розтягу.
