Виробничі приміщення категорії Д, а також такі, що містять негорючі речовини й матеріали, можуть не оснащуватися вогнегасниками, якщо їх площа не перевищує 100м2.

Захист громадських та адміністративно-побутових приміщень

Громадські та адміністративно-побутові будинки на кожному поверсі повинні мати не менше двох переносних (порошкових, водопінних або водяних) вогнегасників з масою заряду вогнегасної речовини 5 кг і більше. Крім того, слід передбачати по одному вуглекислотному вогнегаснику з величиною заряду вогнегасної речовини 3 кг і більше:

на 20 кв. м площі підлоги в таких приміщеннях: офісні приміщення з ПЕОМ, комори, електрощитові, вентиляційні камери та інші технічні приміщення;

на 50 кв. м площі підлоги приміщень архівів, машзалів, бібліотек, музеїв.

При захисті від пожежі приміщення з наявністю ПЕОМ, телефонних станцій тощо слід використовувати вуглекислотні вогнегасники або водопінні аерозольні вогнегасники. Приміщення музеїв, архівів тощо рекомендується оснащувати вуглекислотними вогнегасниками, які не допускають псування обладнання під час їх застосування.

Приміщення, у яких розміщені ПЕОМ, слід оснащувати переносними вуглекислотними вогнегасниками з розрахунку один вогнегасник ВВК-1,4 чи ВВК-2 або один ВВПА-400 на три ПЕОМ, але не менше ніж один вогнегасник на приміщення.

Для захисту квартир житлових будинків і будинків індивідуальної забудови слід використовувати переносні вогнегасники з розрахунку один водяний (ВВ-5, ВВ-6) чи водопінний (ВВП-6) вогнегасник або один порошковий (ВП-2, ВП-3) вогнегасник на одну квартиру або на один будинок індивідуальної забудови.

Розміщення вогнегасників

У приміщеннях, у яких немає постійного перебування персоналу, вогнегасники слід розміщувати ззовні приміщення або на вході в нього.

У приміщеннях, у яких персонал перебуває постійно, вогнегасники потрібно розміщувати всередині приміщення, запобігаючи створенню перешкод для евакуації людей.

Відстань від можливого осередку пожежі до місця розташування вогнегасника не повинна перевищувати:

20 м — для громадських будівель та споруд; 30 м — для приміщень категорій А, Б, В (горючі гази та рідини); 40 м — для приміщень категорій В, Г; 70 м — для приміщень категорій Д.

Застосування вогнегасників різних типів

При необхідності застосування різних типів вогнегасників допускається здійснювати заміну одного типу на інший із забезпеченням рівності сумарної вогнегасної здатності вогнегасників за класом пожежі, характерної для цього об'єкта. Для зручності здійснення такої заміни в додатку 4 наведено коефіцієнти ефективності вогнегасників, які є відносними значеннями ефективності при гасінні пожежі класів А та В.

Наприклад, порошковий вогнегасник ВП-9 для пожежі класу В, який має коефіцієнт ефективності 13, можна замінити на два вогнегасники – порошковий ВП-6 (має коефіцієнт ефективності 8) та водопінний ВВП-6 (має коефіцієнт ефективності 5), які мають сумарний коефіцієнт ефективності 13.

- 12 -

МЕТОДИКА ВИКОНАННЯ РОБОТИ

Приклади визначення типу та необхідної кількості вогнегасників

ПРИКЛАД 1.

Механічний цех, в якому встановлені металорізальні верстати займає площу 3200 м2

(80м×40м).

Оскільки в цеху здійснюється механічне оброблення металів у холодному стані то приміщення цеху належить до категорії Д за вибухопожежною та пожежною небезпекою. В цеху можливе займання електродвигунів верстатів, тому клас можливої пожежі буде (Е).

Таким чином, вихідні дані для вирішення нашої задачі будуть такі:

Розв’язок.

1. Визначаємо, якого виду вогнегасники (переносні чи пересувні) слід прийняти до установки.

Головним критерієм вибору виду вогнегасників є величина можливого осередку пожежі. Оскільки розмір осередку можливої пожежі очікується незначний, приймаємо рішення про оснащення приміщення переносними вогнегасниками.

2. Визначаємо рекомендовані типи вогнегасників.

Для цього користуємося табл.1, розділ 4. «Приміщення категорій Г; Д». Визначаємо, що для наших вихідних умов {приміщеннями категорії Д, клас можливої пожежі – (Е)} вона містить рекомендації щодо оснащення порошковими вогнегасниками.

Користуючись рекомендаціями таблиці Д5 щодо порошкових вогнегасників, визначаємо, що для захисту промислових об’єктів рекомендованими є такі типи переносних порошкових вогнегасників: ВП-5, ВП-6, ВП-9, ВП-12 (записуємо в табл. 6, строчки 1,2).

3. Визначаємо кількість вогнегасників.

Знову повертаємося до табл. 2, розділ 4. «Приміщення категорій Г; Д». Для площі нашого цеху 3200 кв. м =(3×1000+1×200) кв. м за даними таблиці 2 знаходимо необхідну кількості порошкових вогнегасників для кожного з рекомендованих типів. Результати заносимо до таблиці 6 (строчки 2, 3, 4, 5)

4. Визначаємо ефективності вогнегасників за їх вогнегасною здатністю.

Користуючись таблицею Д4 додатку 4 для вибраних типів вогнегасників визначаємо сумарний коефіцієнт ефективності для всіх вогнегасників за їх вогнегасною здатністю щодо гасіння модельних вогнищ пожеж (для пожежі класу А або класу В). Результати заносимо до табл.6 (строчки 6 та 7).

5. Остаточно прийнятий тип вогнегасників.

Враховуючи зручність експлуатації вогнегасників, та облаштування місць їх розташування, приймаємо рішення, що 24 вогнегасника для одного цеху – дещо забагато, а варіанти з 15 та 11 вогнегасниками є приблизно рівноцінними як по кількості так і по сумарному коефіцієнту ефективності вогнегасників (в цьому прикладі оцінка ефективності для пожежі класу А не є вирішальним фактором). Беручи до уваги те, що осередками можливої пожежі є електродвигуни верстатів, остаточно вибираємо з усіх можливих варіантів оснащення цеху вогнегасниками типу ВП-12 в кількості 11 шт. (строчка 8 табл. 6).

6. План розташування вогнегасників. Відстань від можливого осередку пожежі до місця розташування вогнегасника.

Найчастіше вогнегасники розташовують біля стін приміщення (на стінах) та в проходах. Відстань між вогнегасниками та місцем можливого займання повинна становити не більше 70 м. Цю відстань слід оцінювати на плані приміщення не по прямій, а по проходам між обладнанням. Зазвичай проходи облаштовують паралельно стінам приміщення.

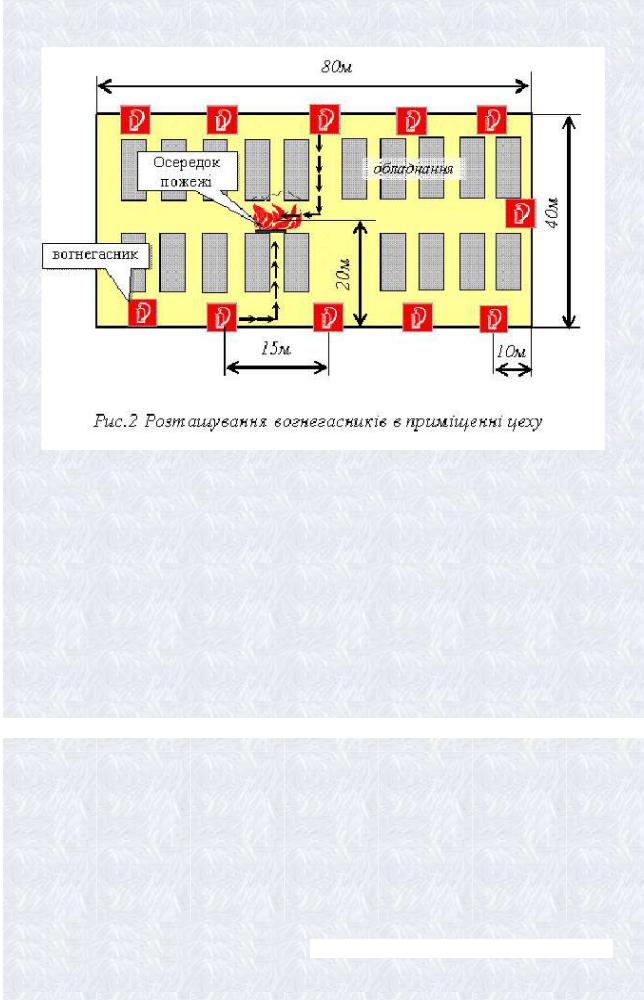

Для оцінки відстані від найбільш віддаленого від вогнегасників осередку можливої пожежі до найближчого вогнегасника на плані приміщення цеху позначимо місця установки вогнегасників (рис.2).

В нашому випадку очевидно, що відстань між вогнегасниками та найвіддаленішим від них місцем можливого займання з урахуванням розташування обладнання в цеху становить значно менше 70 метрів.

Висновок.

Для оснащення механічного цеху, який за вибухопожежною та пожежною небезпекою належить до категорії Д, клас можливої пожежі (Е), вибрано до установки 11 порошкових вогнегасників типу ВП-12.

- 14 -

ПРИКЛАД 2.

Складальний цех меблевої фабрики займає площу 720 м2 (60м×12м).

Так як в приміщенні цеху знаходяться тверді горючі матеріали (дерев'яні заготовки, з яких складають меблі), то воно належить до категорії В. Клас можливої пожежі — А. Осередок займання – незначний.

На основі табл. 3, розділ 2 «Приміщення категорій В за відсутності горючих рідин»

випливає, що для захисту даного цеху потрібно не менше 10 переносних водопінних або водяних вогнегасників місткістю по 12 л (ВВ-12 або ВВП-12). Рівноцінний захист забезпечують також 14 вогнегасників місткістю по 9 л (ВВ-9 або ВВП-9). Вибираємо водяні вогнегасники ВВ.

З табл. 3, розділ 2 «Приміщення категорій В за відсутності горючих газів і рідин»

визначаємо, що аналогічний захист може бути забезпечений також порошковими вогнегасниками в такій кількості (табл. 7 ):

Таблиця 7. Вибір вогнегасників для оснащення виробничого приміщення

Остаточно вибираємо для захисту цеху десять водяних вогнегасників типу ВВ-12. Відстань між вогнегасниками та місцем можливого займання в цьому цеху не повинна

перевищувати 40 м.

- 15 -

ПРИКЛАД 3.

Склад легкозаймистих речовин має площу 400 м2= 40×10м. Категорія приміщення складу — Б, а клас можливої пожежі — В.

Враховуючи наявність великої кількості легкозаймистих речовин, а відтак значний розмір осередку можливої пожежі, доцільно встановити для захисту даного приміщенні пересувний порошковий вогнегасник ВП-100 місткістю 100л (за рекомендаціями таблиці 2). При цьому, оскільки в складі не передбачається постійна присутність людей, цей пересувний вогнегасник слід встановити ззовні біля вхідних дверей складу, не порушуючи вимогу стосовно того, що відстань від можливого осередку пожежі до місця розташування вогнегасника не повинна перевищувати 30 м.

ПРИКЛАД 4.

Дільниця комп'ютерного набору видавництва займає площу 180 м2. Оскільки в приміщенні знаходяться тверді горючі матеріали (папір, полімерні плівки), то категорія приміщення — В (додаток Д1). Класи можливої пожежі — А та (Е) (табл. Д2, додаток 2), розмір осередку - незначний.

Згідно даних таблиці Д3 (додаток Д3) це приміщення можна оснастити порошковими вогнегасниками. Приймаємо за табл. 2 варіант оснащення приміщення чотирма порошковими вогнегасниками ВП-9.

ПРИКЛАД 5.

Офіс приватної фірми розміщений на окремому поверсі в 10 кімнатах площею по 20 кв. м кожна. В семи з цих приміщень розташовані по три персональних комп’ютери. Дати рекомендації щодо оснащення офісу вогнегасниками.

Для вирішення цієї задачі використаємо рекомендації щодо оснащення громадських та адміністративно-побутових приміщень.

Для захисту поверху встановлюємо 2 порошкових вогнегасника ВП-5, крім того, слід передбачати 7 вогнегасників типу ВВК-3,5, тобто по одному вуглекислотному вогнегаснику у кожній з 7 кімнат, в яких розташовані персональні комп’ютери.

- 17 -

Додаток 3 Таблиця Д3. Придатність вогнегасників до гасіння пожеж різних класів

та діапазони температур їх експлуатації

Примітки:

Знак "+" означає придатність вогнегасника для гасіння пожежі цього класу; знак "-" означає непридатність для гасіння пожежі цього класу.

* - Застосування небезпечне для життя людини.

** - Для водяних вогнегасників із добавками, що забезпечують гасіння пожеж класу В.

Додаток 4 Таблиця Д4. Коефіцієнти ефективності вогнегасників за їх вогнегасною здатністю щодо

гасіння модельних вогнищ пожежі класів А та В

*- Для водяних вогнегасників із добавками, що забезпечують гасіння пожеж класу В.

- 18 -

Додаток 5 Таблиця Д5. Перелік об'єктів, які повинні оснащатися переносними вогнегасниками

- 19 -

Додаток 6 Таблиця Д6. Перелік об'єктів, які повинні оснащатися пересувними вогнегасниками

* Застереження щодо застосування вуглекислотних вогнегасників: при гасінні пожежі в приміщенні необхідно враховувати можливість зниження вмісту кисню в повітрі нижче граничнодопустимого значення.

** Порошкові вогнегасники слід застосовувати після евакуації людей з приміщення.
