Система охлаждения

Назначение и состав системы. Система охлаждения служит для охлаждения деталей, нагревающихся от сгорания топлива и от трения, для отвода теплоты от рабочих жидкостей (масла, топлива, воды) и наддувочного воздуха. Охлаждать детали двигателя необходимо по разным причинам: крышку цилиндра — для снижения температуры огневого днища и температурных напряжений до значений, обеспечивающих сохранение механических свойств и длительную прочность детали; втулку цилиндра — для снижения температуры зеркала до значений, обеспечивающих сохранение масляной пленки; поршень — для снижения температурных напряжений и обеспечения надежной работы поршневых колец; корпус турбины турбокомпрессора — для уменьшения подогрева воздуха в компрессоре; коллектор выпускной или его кожух — для предохранения обслуживающего персонала от ожога и уменьшения выделения теплоты в машинное отделение судна.

Система охлаждения состоит из водяных насосов, охладителей, расширительной цистерны, терморегуляторов, трубопроводов. Водяные насосы обеспечивают непрерывное движение (циркуляцию) охлаждающей воды в системе. Охладители предназначены для отвода в воду избыточной теплоты от охлаждаемых жидкостей и наддувочного воздуха. Расширительная цистерна (бачок) служит для компенсации изменений объема воды в системе вследствие изменения ее температуры, для восполнения потерь воды в системе из-за утечек и испарения, а также удаления из системы воздуха и водяных паров. Терморегуляторы должны автоматически поддерживать температуру воды, а также охлаждаемых жидкостей в заданном диапазоне.

Внешняя система водяного охлаждения

Компоненты системы: 4N01 Блок подогрева 4P04 Циркуляционный насос 4E05 Подогреватель 4E08 Центральный охладитель 4E10 Охладитель редуктора 4F01 Фильтр забортной воды 4N02 Опреснитель 4P03 Резервный насос (ВТК) 4P05 Резервный насос (НТК) 4P09 Насос перекачки охлаждающей воды 4P11 Насос забортной воды 4P11 Насос охлаждения редуктора 4S01 Вентиляционное устройство 4T04 Сливная цистерна 4T05 Расширительная цистерна 4V02 Терморегулирующий клапан (рекуперации тепла) 77 °С 4V08 Терморегулирующий клапан (центральный охладитель) 38 °С

Соединения труб: 401 Впуск воды ВТК 402 Выпуск воды ВТК 404 Вентиляция ВТК 406 Вода из подогревателя в ВТК 408 Вода из резервного насоса ВТК 451 Впуск воды НТК 452 Выпуск воды НТК 457 Вода из резервного насоса НТК 483 Вентиляция НТК

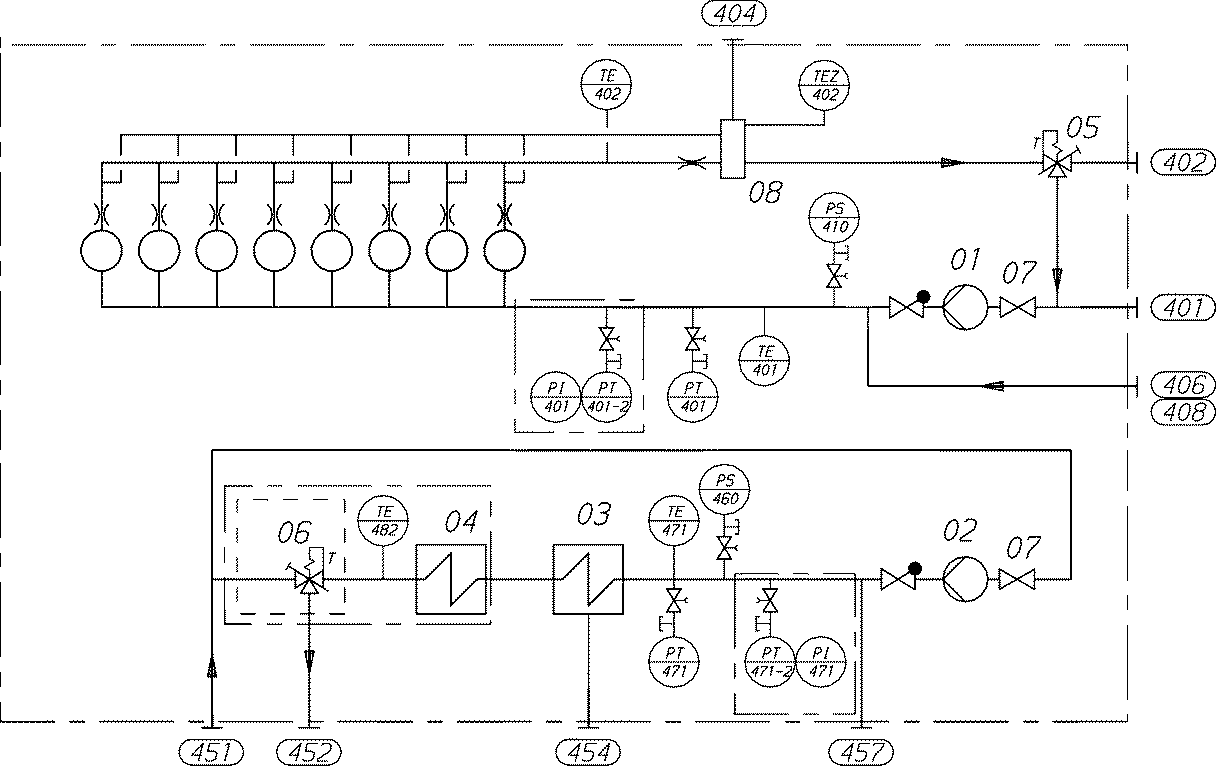

Внутренняя система водяного охлаждения

Компоненты системы: 01 Насос охлаждения ВТК 02 Насос охлаждения НТК 03 Охладитель наддувочного воздуха 04 Охладитель смазочного масла 05 Терморегулирующий клапан ВТК 06 Терморегулирующий клапан НТК 07 Запорный клапан 08 Соединение

Соединения труб: 401 Впуск воды ВТК 402 Выпуск воды ВТК 404 Вентиляция ВТК 406 Вода из подогревателя в ВТК 408 Вода из резервного насоса ВТК 451 Впуск воды НТК 452 Выпуск воды НТК 454 Вентиляция НТК от холодильника надувного воздуха 457 Вода из резервного насоса НТК
