1. Схемы можно рисовать, переделывая существующие, или создавать по новой.

2. Перед переделкой схему надо разгруппировать.

3. Схемы создаются на основании заготовок УГО элементов из файла Элементы.doc.

4. Необходимые заготовки УГО, включая точки и землю, обозначения и т.п. копируются из этого файла в свой рисунок.

5. Элементы могут размножаться. Для этого надо их выбрать (щелкнуть), нажав и удерживая Сtrl копия перетаскивается на нужное место. Можно через копирование и вставить. Я думаю разберетесь.

6. Элементы УГО могут поворачиваться (меню рисование/повернуть\отразить).

7. На схеме в виде текста проставляются позиционные обозначения элементов, узлов, сигналов и т.п. в виде вставки текста с форматированием без рамок границ и заливки.

8. После завершения создания схемы, она должна быть полностью выделена окном и сгруппирована.

Пример создания схемы

1. Вставляем в док окно рисунка (Вставка/Рисунок/Создать рисунок).

2. Затем открываем файл Элементы.doc и выбираем нужный транзистор.

Делаем Ctrl-C

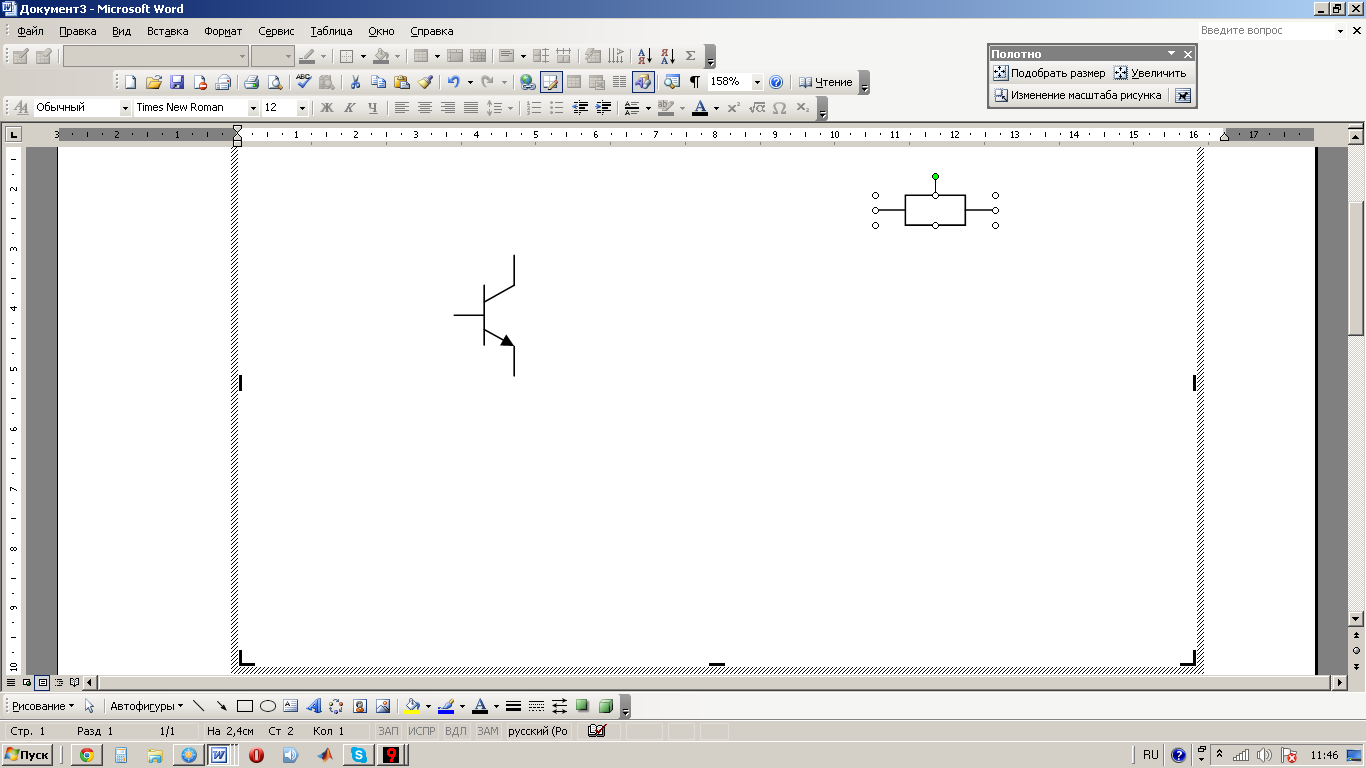

3. Вертаемся к своему рисунку, и делаем Ctrl-V транзистора

4. Тоже повторяем с резисторами

5. Копируем резистор

6. И разворачиваем его влево на 90

7. Клонируем нужное число резисторов и примерно их располагаем относительно транзистора

8. Аналогично последовательно копируем из Элементы.doc: конденсатор, источник сигнала, заземление, узловую точку, источник (батарею) питания и располагаем их на схеме

9. Клонируем конденсатор, заземление, точки

10. Соединяем все линиями (примерно)

11. Выбирая и удерживая Ctrl с помощью стрелок точно устанавливаем элементы, точки, заземления, линии. Убираем смещения. Получаем схему без обозначений

12. Копируем позиционное обозначение элемента (например С1) и размещаем его

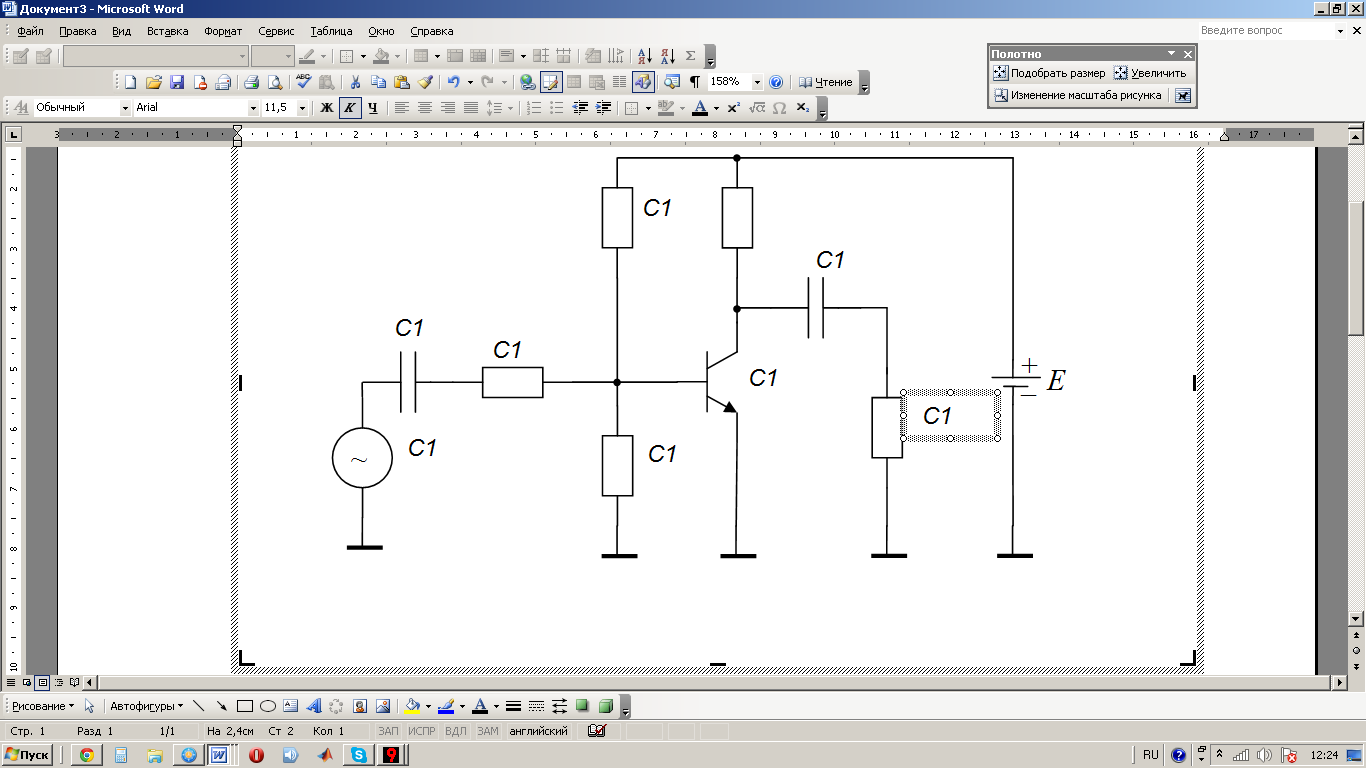

13. Клонируем и размещаем позиционное обозначение против каждого элемента схемы

14. Переписываем имена и номера по правилу сверху-вниз слева направо

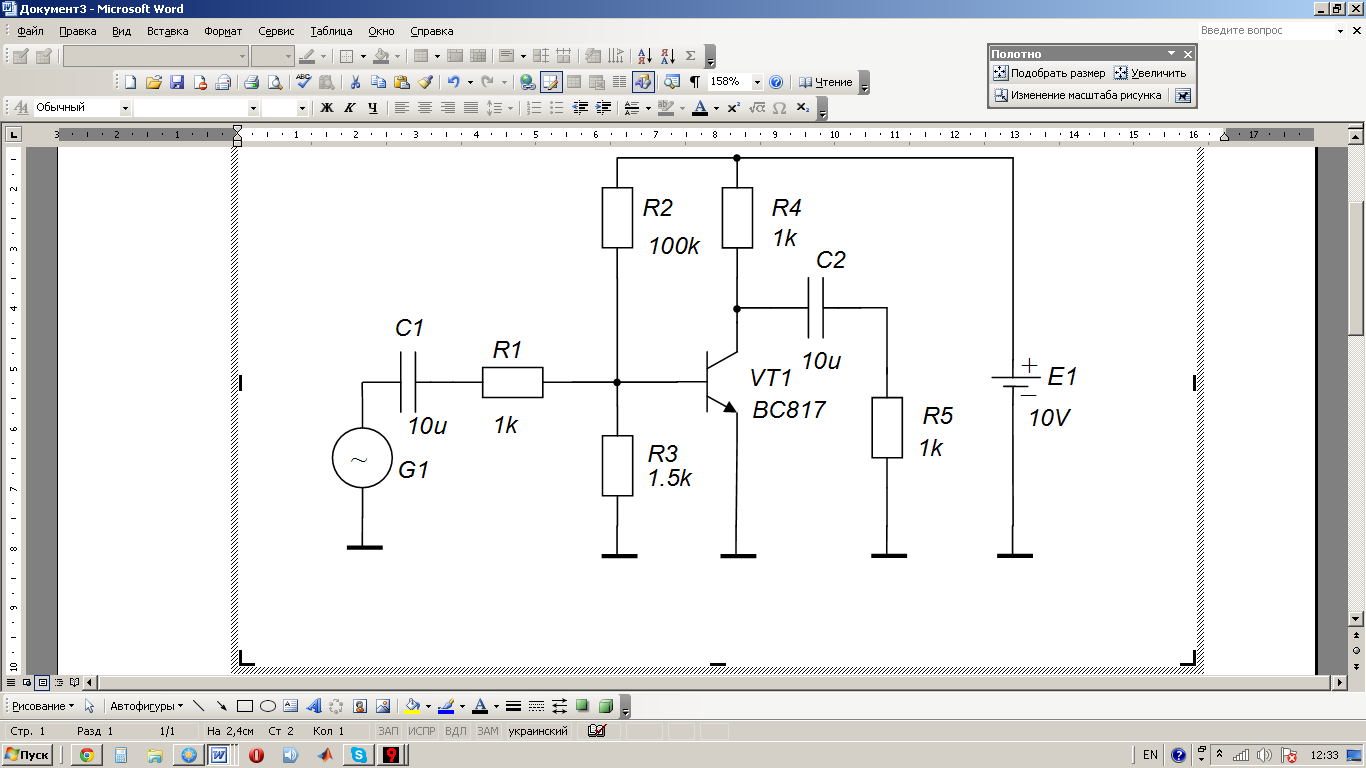

15. Клонируя С1 и переписываем на номинал. Клонируем нужное число номиналов и располагаем их под горизонтальными элементами, или под позиционными обозначениями вертикальных элементов.

16. Красиво ориентируем надписи. Выбираем, удерживая Ctrl с помощью стрелочек ставим на место.

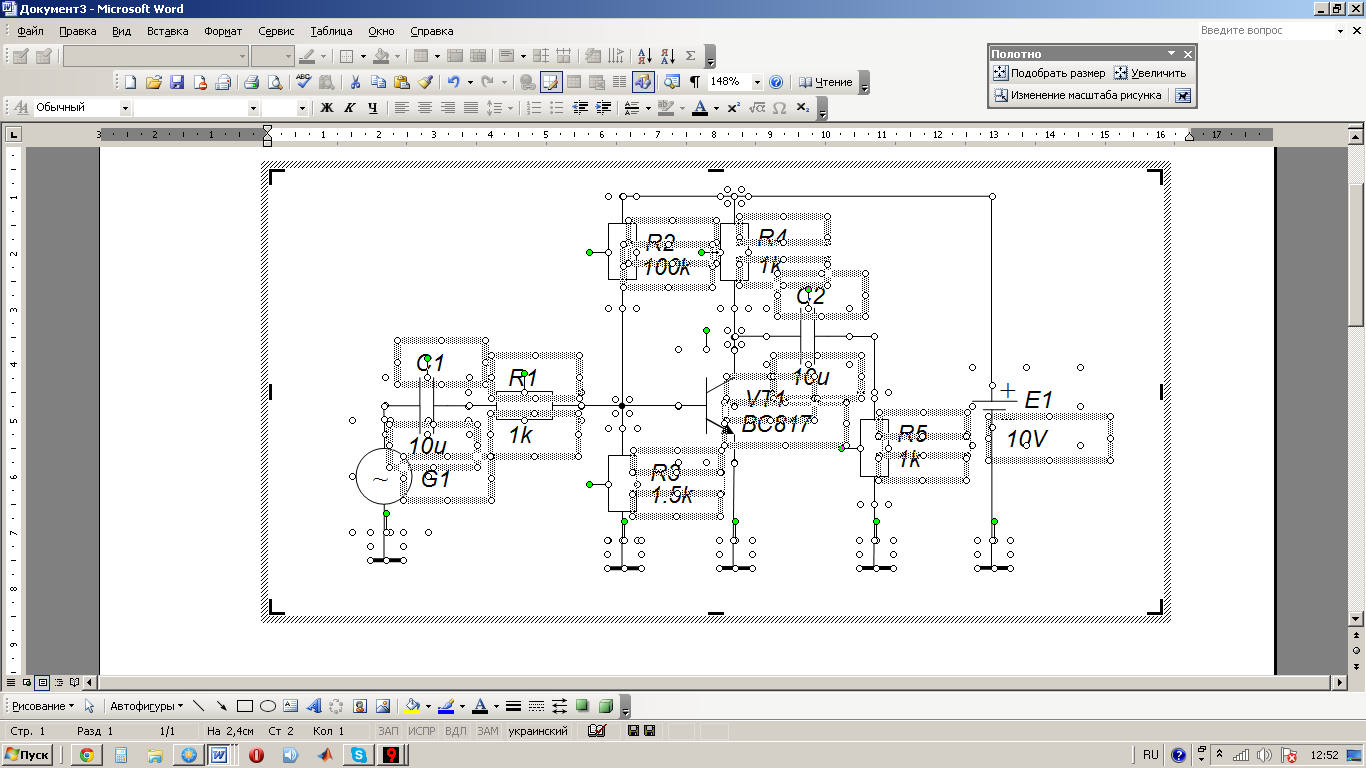

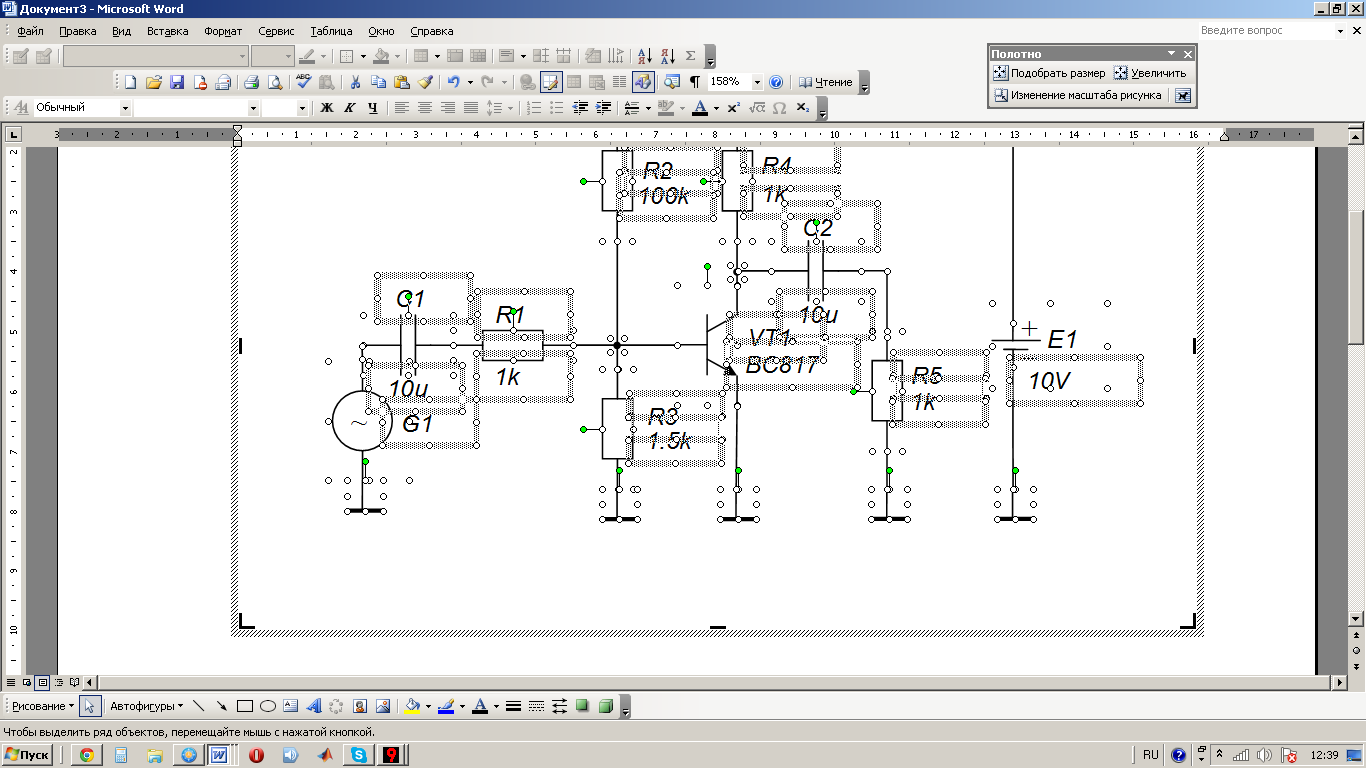

17. Захватываем все в окно (стрелочка выбор и растянуть окно)

18. Группируем (меню Рисование).

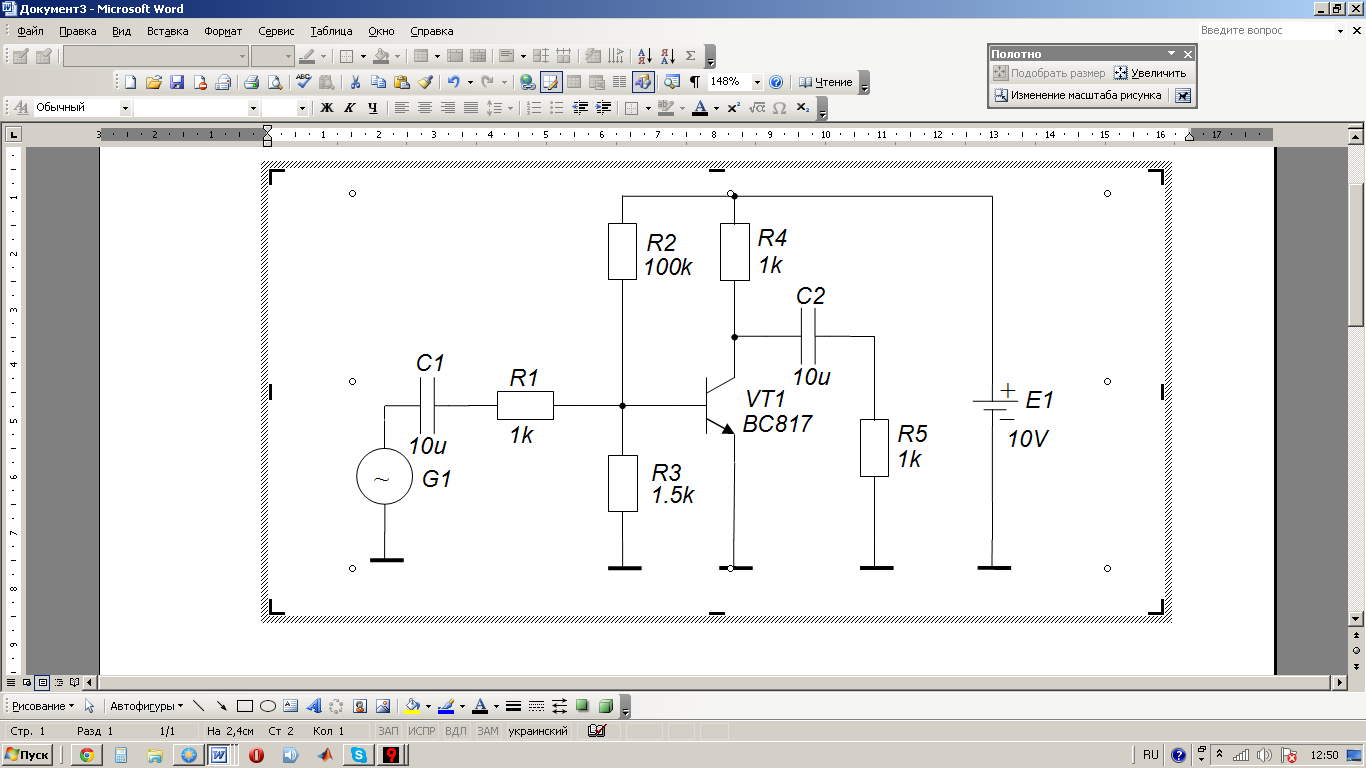

19. Завершаем создание схемы в ворд. Подгоняем границы рисунка. Закрываем окно рисования и подписываем рисунок.

Пример модификации схемы

1. Открываем рисунок схемы, которую хотим модифицировать

2. Разгруппировываем

3. Щелкаем, чтобы убрать контура

4. Убираем линию в нужном месте

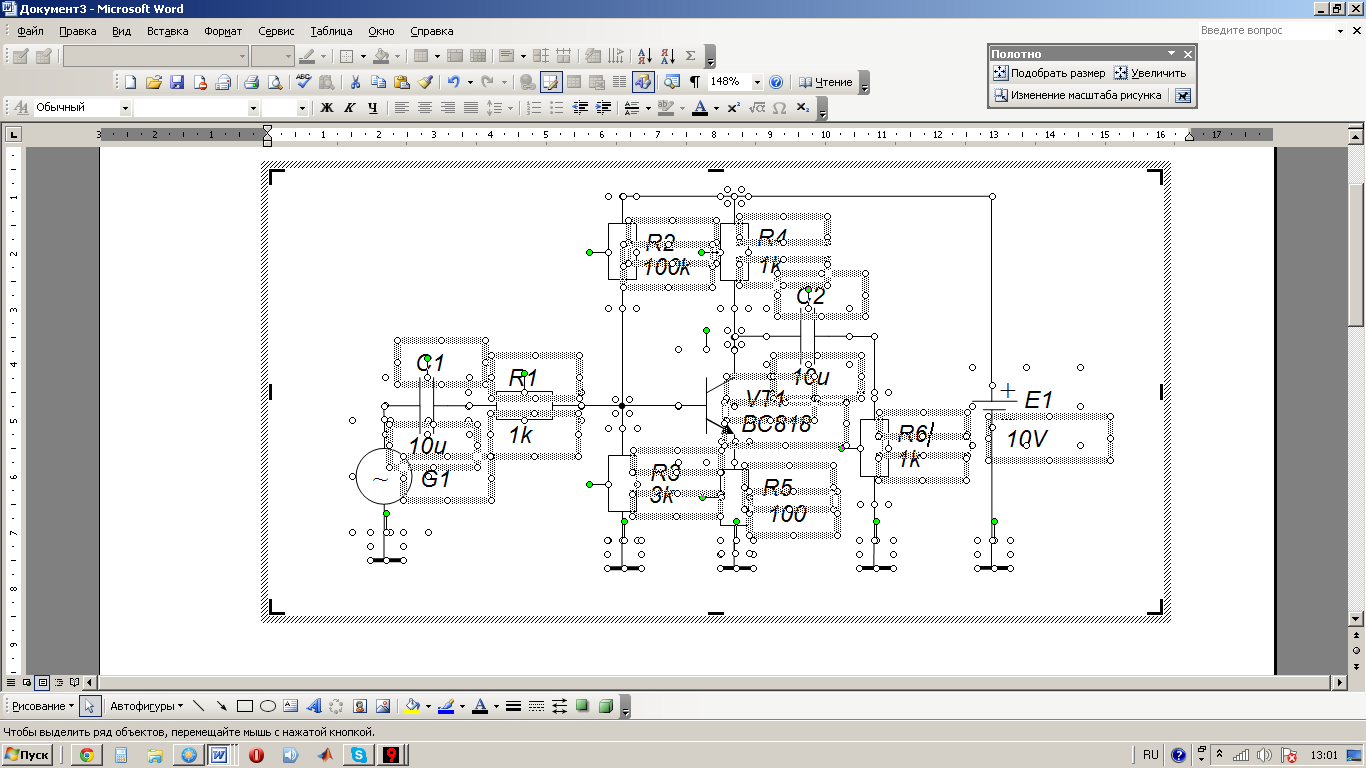

5. Клонируем и размещаем нужный элемент (например эмиттерный резистор). Указываем обозначение и номинал.

6. Меняем обозначения и если надо номиналы элементов

7. Захватываем схему в окно.

8. Группируем

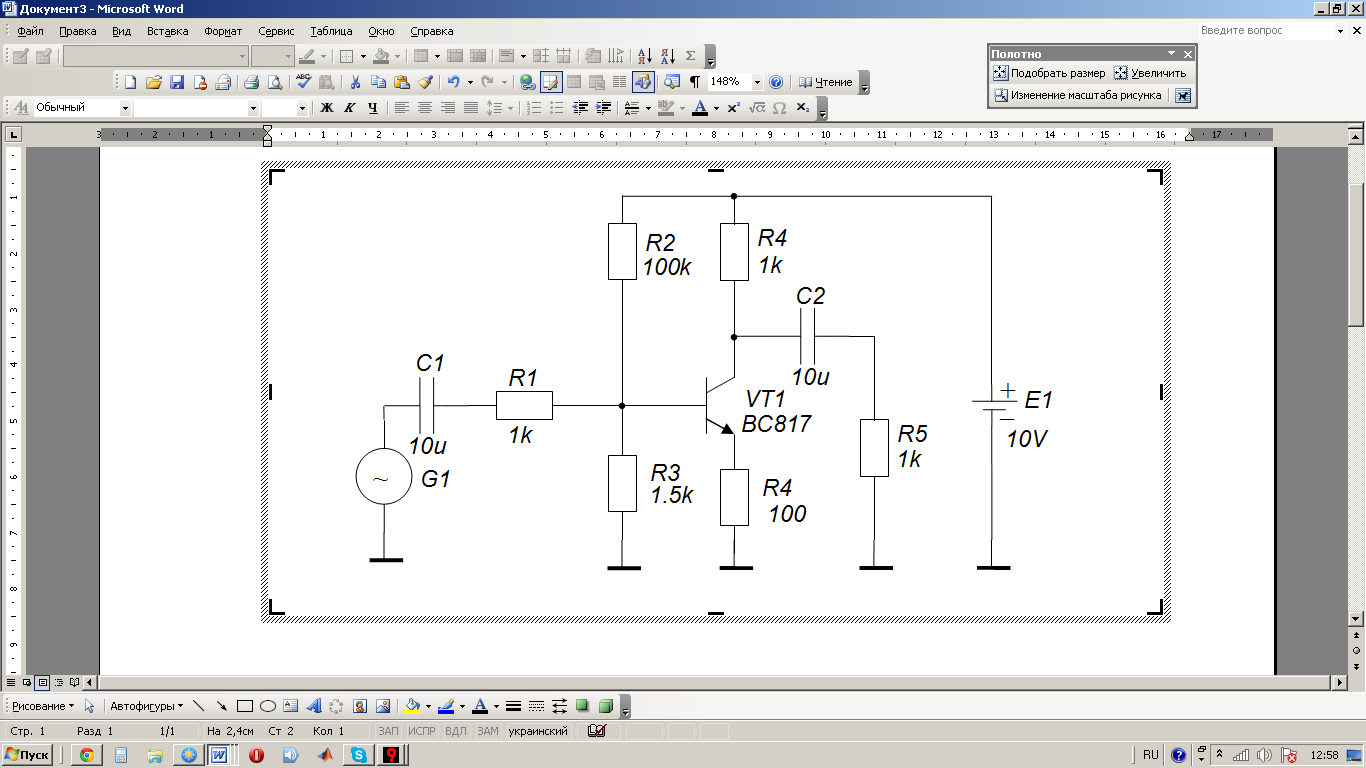

9. Подписываем. Завершаем модификацию схемы

При модификации моих схем достаточно скопировать, вставить в свой протокол. Затем разгруппировать и переписать номиналы по заданию и своим расчетам, и провести правильную нумерацию позиционного обозначения. В конце сгруппировать схему.
