Рахитектура. Образцы, методички / Литература_КП-3 / 16_ДСТУ Б А.2.4- 4-99_Требования_к_оформлению_документации.DOC
.pdfДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 21
Рисунок 9
При дрiбномасштабному зоб- раженнi лiнiї-виноски закiнчують без стрiлки i крапки.
5.16 Розмiр шрифту для поз- начення координацiйних осей та позицiй (марок) повинен бути на один-два номери бiльший нiж роз- мiр шрифту, прийнятого для роз- мiрних чисел на тому самому кре- сленнi.
При мелкомасштабном изобра- жении линии-выноски заканчивают без стрелки и точки.
5.16 Размер шрифта для обоз- начения координационных осей и позиций (марок) должен быть на один-два номера больше, чем раз- мер шрифта, принятого для размер- ных чисел на том же чертеже.
Зображення (розрiзи, |
Изображения (разрезы, |
сече- |
перерiзи, види, |
ния, виды, фрагменты) |
|
фрагменти) |
|
|
5.17 Розрiзи будинку або споруди позначають арабськи)ми цифрами послiдовно в межах осно- вного комплекту робочих крес- лень.
Самостiйна нумерацiя до- пускається тiльки для розрiзiв окремих дiлянок будинку, споруди або установок, всi креслення яких розмiщенi на одному аркушi або групi аркушiв i якщо на цих кресленнях вiдсутнi посилання на розрiзи, розташованi на iнших аркушах основного комплекту ро- бочих креслень.
Допускається розрiзи позна- чати великими лiтерами україн- ського* алфавiту.
-------------------------------
*При проектуваннi на замовлен- ня країн СНД-лiтерами росiйського алфавiту
5.17. Разрезы здания или со- оружения обозначают арабскими ци- фрами последовательно в пределах основного комплекта рабочих чер- тежей.
Самостоятельная нумерация допускается только для разрезов отдельных участков здания, соору- жения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы, расположенные на других листах основного комплекта рабо- чих чертежей.
Допускается разрезы обозна- чать прописными буквами русского алфавита.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 22
Направлення погляду для ро- зрiзу по плану будинку i споруди приймають, як правило, знизу вгору та справа налiво.
5.18Якщо окремi частини виду (фасаду), плану, розрiзу вимагають бiльш детального зоб- раження, то додатково виконують виноснi елементи - вузли та фра- гменти.
5.19При зображеннi вузла вiдповiдне мiсце вiдмiчають на видi (фасадi), планi або розрiзi замкнутою суцiльною тонкою лiнiєю, як правило (колом або овалом), з позначенням на полицi лiнiї-виноски порядкового номера вузла арабською цифрою у вiдпо- вiдностi з рисунком 10.
Направление взгляда для раз- реза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.
5.18. Если отдельные части вида (фасада), плана, разреза требуют более детального изобра- жения, то дополнительно выполняют выносные элементы - узлы и фраг- менты.
5.19 При изображении узла соответствующее место отмечают на виде (фасаде), плане или разрезе замкнутой сплошной тонкой линией (как правило, окружностью или овалом), с обозначением на полке линии-выноски порядкового номера узла арабской цифрой в соответ- ствии с рисунком 10.
Рисунок 10
Якщо вузол розмiщено на iн- |
Если узел помещен на другом |
|
шому аркушi, то номер аркуша |
листе, то номер листа указывают |
|
вказують пiд полицею лінії-ви- |
под полкой линии-выноски (рисунок |
|
носки (рисунок 10а) або на |
10 а) или на полке линии-выноски |
|
полицi лiнiї-виноски поруч |
у |
рядом, в скобках, в соответствии |
дужках у вiдповiдностi з рисун- |
с рисунком 10 б. |
|
ком 10б. |
|
|

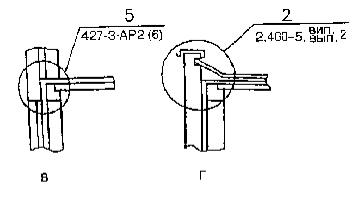

За необхiдностi посилання |
При необходимости ссылки на |
|
на вузол, який розмiшений в |
iн- |
узел, помещенный в другом основ- |
шому основному комплектi робочих |
ном комплекте рабочих чертежей, |
|
креслень, або на типовий |
вузол |
или на типовой узел указывают |
указують позначення i номер |
ар- |
обозначение и номер листа соотве- |
куша вiдповiдного основного ком- |
тствующего основного комплекта |
|
плекту робочих креслень у вiдпо- |
рабочих чертежей в соответствии с |
|
вiдностi з рисунком 10в або |
се- |
рисунком 10в или серию рабочих |
рiю робочих креслень типових ву- |
чертежей типовых узлов и номер |
|
злiв i номер випуску у вiдповiд- |
выпуска в соответствии с рисунком |
|
ностi з рисунком 10г. |
|
10г. |
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 23
Рисунок 11
За необхiдностi |
посилання |
При необходимости ссылку на |
||
на вузол в |
перерiзi |
виконують |
узел в сечении выполняют в |
соот- |
вiдповiдно до |
рисунка |
12а або |
ветствии с рисунком 12а или |
12б. |
12б. |
|
|
|
|
Рисунок 12
Вузлу, який є повним |
дзер- |
Узлу, являющемуся полным зе- |
|||
кальним вiдображенням |
iншого ркальным отражением |
другого (ос- |
|||
(основного) виконання, |
присвою- |
новного) исполнения, присваивают |
|||
ють той самий порядковий |
номер, |
тот же порядковый |
номер, |
что и |
|
що й основному виконанню, з |
до- |
основному исполнению, с |
добавле- |
||
данням iндексу "н". |
|
|
нием индекса "н". |
|
|
5.20 Фрагменти станiв, роз- рiзiв, фасадiв. як правило, вiд- мiчають фiгурною дужкою вiдповi- дно до рисунка 13.
5.20 Фрагменты планов, раз- резов, фасадов, как правило, от- мечают фигурной скобкой в соотве- тствии с рисунком 13.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 24
Рисунок 13
Пiд фiгурною дужкою, а та- кож над вiдповiдним фрагментом наносять найменування i порядко- вий номер фрагмента. Якщо фраг- мент розмiщено на iншому аркушi, то дають посилання на цей ар- куш.
Допускається посилання на фрагмент розмiщувати на полицi лiнiї-виноски.
5.21Зображення до осi симетрiї симетричних планiв i фасадiв будинкiв i споруд, схем розташування елементiв конструк- цiй, планiв розмiщення техноло- гiчного, енергетичного. санiтар- но-технiчного та iншого обладна- ння не допускаються.
5.22Якщо зображення (на- приклад, план) не помiщається на аркушi прийнятого формату,то його дiлять на кiлька дiлянок, розмiщуючи їх на окремих арку- шах.
У цьому випадку на кожному аркушi, де показано дiлянку зоб- раження, наводять схему цiлого зображення з необхiдними коорди- нацiйними осями та умовним поз- наченням (штриховкою) дiлянки зображення, яка показана на да- ному аркушi у вiдповiдностi з рисунком 14.
Под фигурной скобкой, а так- же над соответствующим фрагментом наносят наименование и порядковый номер фрагмента. Если фрагмент помещен на другом листе, то дают ссылку на этот лист.
Допускается ссылку на фраг- мент помещать на полке линии-вы- носки.
5.21Изображения до оси сим- метрии симметричных планов и фа- садов зданий и сооружений, схем расположения элементов конструк- ций, планов расположения техноло- гического, энергетического, сани- тарно-технического и другого обо- рудования не допускаются.
5.22Если изображение (нап- ример, план) не помещается на ли- сте принятого формата, то его де- лят на несколько участков, разме- щая их на отдельных листах.
В этом случае на каждом лис- те, где показан участок изображе- ния, приводят схему целого изоб- ражения с необходимыми координа- ционными осями и условным обозна- чением (штриховкой) показанного на данном листе участка изображе- ния в соответствии с рисунком
14.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 25

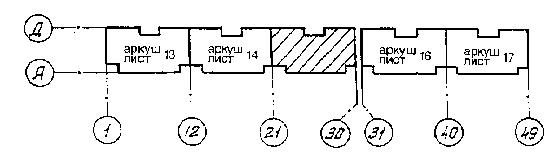

Рисунок 14
Примiтка до рис.14.Якщо кресле- ння дiлянок розмiщенi у рiзних основних комплектах робочих креслень,то над номером аркуша вказуютьпозначення вiдповiдного основного комплекту.
5.23 Якщо плани поверхiв багатоповерхового будинку мають невеликi вiдмiнностi один вiд одного, то повнiстю виконують план одного з поверхiв, для iн- ших поверхiв виконують тiльки тi частини плану, якi необхiднi для показу вiдмiнностi вiд плану, зображеного повнiстю.
Пiд найменуванням частково зображеного плану наводять за- пис: "Решту див. план (наймену- вання повнiстю зображеного пла- ну)"
5.24 У назвах планiв повер- хiв будинку або споруди вказують вiдмiтку чистої пiдлоги або но- мер поверху, або позначення вiдповiдної сiчної площини.
Приклади
Примечание к рис.14. Если чертежи участков помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают обозначение соответст- вующего основного комплекта.
5.23 Если планы этажей мно- гоэтажного здания имеют небольшие отличия друг от друга, то полнос- тью выполняют план одного из эта- жей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.
Под наименованием частично изображенного плана приводят за- пись: "Остальное см. план (наиме- нование полностью изображенного плана)".
5.24 В названиях планов эта- жей здания или сооружения указы- вают отметку чистого пола или но- мера этажа, или обозначение соот- ветствующей секущей плоскости.
Примеры
I План на вiдм. 0.000 |
1 |
План на отм. 0,000 |
|||||||
2 |
План |
2 |
- |
9 |
поверхiв |
2 |
План |
2-9 |
этажей |
3 |
План |
3 |
- |
3 |
|
3 |
План |
3-3 |
|
При виконаннi частини плану у назвi вказують осi, якi обме- жують цю частину плану.
При выполнении части плана в названии указывают оси, ограничи- вающие эту часть плана.
Приклад
План на вiдм. 0.000 мiж осями 1-8 та А-Д
Допускається у назвi плану поверху вказувати призначення примiщень, розташованих на пове- рсi.
Пример
План на отм. 0,000 между осями 1 - 8 и А - Д Допускается в названии плана
этажа указывать назначение поме- щений, расположенных на этаже.
5.25У назвах розрiзiв бу- динку (споруди) вказують позна- чення вiдповiдної сiчної площи- ни.
Приклад Розрiз 1 -1
5.26У назвах фасадiв буди- нку та споруди вказують крайнi осi, мiж якими розташований фа- сад.
Приклад Фасад 1 -12
Основнi написи
5.27Кожен аркуш графiчного та текстового документа повинен мати основний напис та додатковi графи до нього. Форми основних написiв та вказiвки щодо їх за- повнення наведено у додатку Д.
5.28У проектнiй та робочiй документацiї основний напис офо- рмлюють:
а) на аркушах основних ком- плектiв робочих креслень та ос- новних кресленнях проектної документацiї - за формою 3;
б) на першому аркушi крес- лень будiвельних виробiв - за формою 4:
в) на перших аркушах тек- стових документiв та ескiзних креслень загальних видiв нетипо- вих виробiв - за формою 5;
г) на наступних аркушах креслень будiвельних виробiв, текстових документiв та ескiзних креслень загальних видiв - за формою 6.
Допускається на першому ар- кушi креслення будiвельного ви- робу основний напис виконувати за формою 5.
5.29 У звiтнiй технiчнiй документацiї за результатами iн- женерних вишукувань основний на- пис оформлюють:
а) на листах графiчних до- кументiв, якi використовують у проектуваннi як пiдоснову, - за формою 3.
б) на перших аркушах iнших графiчних i текстових документiв - за формою 5, на наступних ар- кушах - за формою 6.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 26
5.25В названиях разрезов здания (сооружения) указывают обозначение соответствующей секу- щей плоскости.
Пример Разрез 1-1
5.26В названиях фасадов здания и сооружения указывают крайние оси, между которыми рас- положен фасад.
Пример Фасад 1-12
Основные надписи
5.27Каждый лист графическо- го и текстового документа должен иметь основную надпись и дополни- тельные графы к ней. Формы основ- ных надписей и указания по их за- полнению приведены в приложении Д.
5.28В проектной и рабочей документации основную надпись оформляют:
а) на листах основных ком- плектов рабочих чертежей и основ- ных чертежах проектной документа- ции - по форме 3;
б) на первом листе чертежей строительных изделий - по форме
4;
в) на первых листах тексто- вых документов и эскизных черте- жей общих видов нетиповых изделий - по форме 5;
г) на последующих листах че- ртежей строительных изделий, тек- стовых документов и эскизных чер- тежей общих видов - по форме 6.
Допускается на первом листе чертежа строительного изделия ос- новную надпись выполнять по форме
5.
5.29 В отчетной технической документации по результатам инже- нерных изысканий основную надпись оформляют:
а) на листах графических до- кументов, используемых в проекти- ровании в качестве подосновы - по форме 3;
б) на первых листах других графических и текстовых докумен- тов - по форме 5, на последующих листах - по форме 6.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 27
5.30 Розташування основного |
5.30 |
Расположение |
основной |
|||||||
напису та додаткових граф до |
надписи и дополнительных |
граф |
к |
|||||||
нього, а також розмiрних |
рамок |
ней, а также размерных |
рамок |
на |
||||||
на аркушах |
наведено |
|
у додатку |
листах приведены в приложении Е. |
||||||
Е. |
|
|
|
|
|
|
|
|
|
|
5.31 Основнi написи, додат- |
5.31 Основные надписи, допо- |
|||||||||
ковi графи до них i рамки |
вико- |
лнительные графы к |
ним |
и |
рамки |
|||||
нують суцiльними товстими основ- |
выполняют сплошными толстыми |
ос- |
||||||||
ними i суцiльними тонкими лiнiя- новными и сплошными тонкими |
лини- |
|||||||||
ми за ГОСТ 2.303 у вiдповiдностi |
ями по ГОСТ 2.303 в |
соответствии |
||||||||
з додатком Д. |
|
|
|
с приложением Д. |
|
|
|
|
||
5.32 Графiчнi |
та |
текстовi |
5.32 Графические и текстовые |
|||||||
документи, якi брошурують у виг- |
документы, брошюруемые в виде то- |
|||||||||
лядi тому, альбому, випуску або |
ма, альбома, выпуска или в другой |
|||||||||
iншої видавницької форми, |
офор- |
издательской форме, |
оформляют |
с |
||||||
млюють iз титульним аркушем. |
титульным листом. |
|
|
|
|
|||||
Правила виконання титульно- |
Правила выполнения титульно- |
|||||||||
го аркуша наведено у роздiлi 9. |
го листа приведены в разделе 9. |
|||||||||
5.33 Допускається титульний |
5.33 |
Допускается |
титульный |
|||||||
аркуш не виконувати i не |
брошу- |
лист не выполнять и |
не |
брошюро- |
||||||
рувати текстовi робочi документи |
вать текстовые рабочие |
документы |
||||||||
невеликого обсягу. У цьому випа- |
небольшого объема. В этом |
слу- |
||||||||
дку перший аркуш документа офор- |
чае первый лист документа |
офор- |
||||||||
млюють основним написом за |
фор- |
мляют основной надписью по форме |
||||||||
мою 3, наступнi - за формою 6. |
3, последующие - по форме 6. |
|
||||||||
6 ПРАВИЛА ВИКОНАННЯ СПЕЦИ- |
6 ПРАВИЛА ВЫПОЛНЕНИЯ |
|
|
|||||||
ФIКАЦIЙ НА КРЕСЛЕННЯХ |
СПЕЦИФИКАЦИЙ НА ЧЕРТЕЖАХ |
|||||||||
6.1 До |
схеми |
розташування |
6.1 |
К схеме |
расположения |
|||||
елементiв збiрної конструкцiї, |
элементов сборной |
конструкции, |
||||||||
монолiтної залiзобетонної конст- |
монолитной железобетонной |
кон- |
||||||||
рукцiї, до креслень установок |
струкции, к чертежам установок |
|
||||||||
(блокiв) технологiчного, сані- |
(блоков) технологического, сани- |
|||||||||
тарно-технiчного та iншого об- |
тарно-технического и другого обо- |
|||||||||
ладнання складають специфiкацiю |
рудования составляют спецификацию |
|||||||||
за формою 7 додатка Ж. |
|
|
по форме 7 приложения Ж. |
|
|
|
||||
При виконаннi креслень гру- |
При выполнении чертежей гру- |
|||||||||
повим методом складають груповi |
пповым методом составляют группо- |
|||||||||
специфiкацiї за формою 8 додатка |
вые спецификации по форме 8 |
при- |
||||||||
Ж. |
|
|
|
|
ложения Ж. |
|
|
|
|
|
6.2 Специфiкацiї |
будiвель- |
6.2 Спецификации строитель- |
||||||||
них виробiв |
складають |
за |
ГОСТ |
ных изделий составляют по ГОСТ |
|
|||||
21.501. |
|
|
|
|
21.501. |
|
|
|
|
|
7ПРАВИЛА ВНЕСЕННЯ ЗМIН
УРОБОЧУ ДОКУМЕНТАЦIЮ, ВИДАНУ ЗАМОВНИКУ
7.1Пiд змiною робочого до- кумента, ранiше виданого замов- нику, розумiють будь-яке виправ- лення, виключення або додання до нього якихось даних без змiни позначення цього документа. Поз- начення документа допускається змiнювати тiльки у випадку, коли рiзним документам помилково
присвоєнi однаковi позначення або у позначеннi документа допу- щено помилку.
7.2Змiни вносять у оригi- нал документа. Внесення змiн у розрахунки не допускається.
7.3Копiї аркушiв робочої документацiї, якi були змiненi, розробленi додатково або випуще- нi замiсть замiнених, направля- ють органiзацiям, яким ранiше були направленi копiї документiв разом з копiями загальних даних вiдповiдного основного комплекту робочих креслень, уточнених у вiдповiдностi з 7.5.
7.4Дозвiл на внесення змiн
7.4.1Змiну документа вико- нують на основi дозволу на вне- сення змiн (далi - дозвiл), складеного за формою 9 додатка И.
Дозвiл затверджує керiвник органiзацiї-розробника документа або за його дорученням iнша по- садова особа.
7.4.2Пiдставою для одержа- ння оригiналiв документiв для внесення у них змiн є дозвiл.
7.4.3Змiни у кожний доку- мент ("наприклад, основний ком- плект робочих креслень, специфi- кацiю обладнання, виробiв i ма- терiалiв) оформлюють окремим до- зволом.
Допускається складати один загальний дозвiл на змiни, якi вносять одночасно у кiлька доку- ментiв, якщо змiни взаємозв'яза- нi або однаковi для всiх докуме- нтiв, якi змiнюють.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 28
7 ПРАВИЛА ВНЕСЕНИЯ ИЗМЕНЕ- НИЙ В РАБОЧУЮ ДОКУМЕНТА- ЦИЮ, ВЫДАННУЮ ЗАКАЗЧИКУ
7.1Под изменением рабочего документа, ранее выданного заказ- чику, понимают любое исправление, исключение или добавление в него каких-либо данных без изменения обозначения этого документа. Обо- значение документа допускается изменять только в случае, когда разным документам ошибочно прис- воены одинаковые обозначения или
вобозначении документа допущена ошибка.
7.2Изменения вносят в под- линник документа. Внесение изме- нений в расчеты не допускается.
7.3Копии измененных, до- полнительных или выпущенных вмес- то замененных листов рабочей до- кументации направляют организаци- ям, которым ранее были направлены копии документов, совместно с копиями общих данных соответству- ющего основного комплекта рабочих чертежей, уточненных в соответ- ствии с 7.5.
7.4Разрешение на внесение изменений
7.4.1Изменение документа выполняют на основании разрешения на внесение изменений (далее - разрешение), составленного по фо- рме 9 приложения И.
Разрешение утверждает руко- водитель организации - разработ- чика документа или по его поруче- нию другое должностное лицо.
7.4.2Основанием для получе- ния подлинников документов для внесения в них изменений служит разрешение.
7.4.3Изменения на каждый документ (например, основной ком- плект рабочих чертежей, специфи- кацию оборудования, изделий и ма- териалов) оформляют отдельным ра- зрешением.
Допускается составлять одно общее разрешение на изменения, вносимые одновременно в несколько документов, если изменения взаи- мосвязаны или одинаковы для всех изменяемых документов.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 29
7.5 Внесення змiн |
7.5 Внесение изменений |
7.5.1Внесення змiн у ори- гiнали документiв здiйснюють за- кресленням або пiдчищенням (зми- ванням). При цьому враховується фiзичний стан оригiналу.
7.5.2Пiсля внесення змiн зображення. лiтери, цифри, знаки повиннi бути чiткими, товщина лiнiй, величина просвiту тощо повиннi бути виконанi за прави- лами, передбаченими вiдповiдними стандартами ЄСКД i системою ста- ндартiв "Репрографiя".
7.5.3Розмiри, якi змiнюю- ться, слова, знаки, написи тощо закреслюють суцiльними тонкими лiнiями i поруч проставляють но- вi данi.
7.5.4При змiнi зображення (частини зображення) його обво- дять суцiльною тонкою лiнiєю, яка утворює замкнутий контур, та хрестоподiбне закреслюють суцi- льними тонкими лiнiями. Нове зо- браження дiлянки, яка змiнилась, виконують на вiльному полi арку- ша або на iншому аркушi без по- воротiв.
7.5.5Дiлянкам, якi змiнюю- ться або анулюються, а також до- датковим дiлянкам зображення присвоюють позначення, яке складається з порядкового номера чергової змiни документа i через крапку порядкового номера дiлян- ки зображення, що змiнюється (анулюється, розроблюється дода- тково) у межах даного аркуша. При цьому новому зображенню змiненої дiлянки присвоюють поз- начення змiни зображення, яке замiнено.
Якщо нове зображення змiненої дiлянки розмiщують на iншому аркушi, то позначення змiни, яке йому присвоєно, збе- рiгають i у таблицi змiн цього аркуша не враховують.
7.5.6Бiля кожної змiни, у тому числi бiля змiни, виправ- леної пiдчищенням (змиванням), за межами зображення наносять
упаралелограмi позначення
змiни у вiдповiдностi з рисун- ком 15.
7.5.1Внесение изменений в подлинники документов производят зачеркиванием или подчисткой (смывкой). При этом учитывают фи- зическое состояние подлинника.
7.5.2После внесения измене- ний изображения, буквы, цифры, знаки должны быть четкими, толщи- на линий, величина просветов и т.п. должны быть выполнены по правилам, предусмотренным соотве- тствующими стандартами ЕСКД и си- стемой стандартов "Репрография".
7.5.3Изменяемые размеры, слова, знаки, надписи и т.д. за- черкивают сплошными тонкими лини- ями и рядом проставляют новые да- нные.
7.5.4При изменении изобра- жения (части изображения) его об- водят сплошной тонкой линией, об- разующей замкнутый контур, и кре- стообразно перечеркивают сплошны- ми тонкими линиями. Новое изобра- жение измененного участка выпол- няют на свободном поле листа или на другом листе без поворотов.
7.5.5Изменяемым или анну- лируемым, а также дополнительным участкам изображения присваивают обозначение, состоящее из поряд- кового номера очередного измене- ния документа и через точку поря- дкового номера изменяемого (анну- лируемого, дополнительного) учас- тка изображения в пределах данно- го листа. При этом новому изобра- жению измененного участка присва- ивают обозначение изменения заме- ненного изображения.
Если новое изображение изме- ненного участка размещают на дру- гом листе, то присвоенное ему обозначение изменения сохраняют и в таблице изменений этого листа не учитывают.
7.5.6 Около каждого измене- ния, в том числе около изменения, исправленного подчисткой (смыв- кой), за пределами изображения наносят в параллелограмме обозна- чение изменения в соответствии с рисунком 15.
ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97)С. 30
Рисунок 15
Вiд паралелограма проводять суцiльну тонку лiнiю до змiненої дiлянки.
От параллелограмма проводят сплошную тонкую линию к изменен- ному участку.
7.5.7 Близько |
розташованi |
7.5.7 Близко |
расположенные |
|
один вiд одного змiненi розмiри, |
друг от друга измененные размеры, |
|||
слова, знаки, написи тощо обво- |
слова, знаки, надписи и т.д. |
об- |
||
дять суцiльною тонкою лiнiєю, |
водят сплошной тонкой линией, об- |
|||
яка утворює замкнутий контур, |
разующей замкнутый |
контур, без |
||
без перекреслювання у |
вiдповiд- |
перечеркивания в соответствии |
с |
|
ностi з рисунком 16. |
|
рисунком 16. |
|
|
Рисунок 16
7.5.8 Якщо нове |
зображення |
7.5.8 Если новое изображение |
||
змiненої дiлянки розмiщують на |
измененного участка помещают |
на |
||
iншому аркушi, то на |
замiненому |
другом листе, то на замененном |
||
зображеннi вказують також |
номер |
изображении указывают также номер |
||
аркуша, на якому знаходиться но- |
листа, на котором находится новое |
|||
ве зображення вiдповiдно до |
ри- |
изображение в соответствии с |
ри- |
|
сунка 17. |
|
|
сунком 17. |
|
