Задача с.9. Визначення реакцій опор просторової конструкції

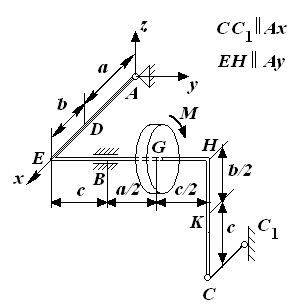

Визначити реакції опор просторової конструкції у точках,і, схеми яких приведені на рис. 1 – 8, коли до конструкції прикладені сили,та момент пари сил. Орієнтація сил відносно осей координат приведена на рис. 7.5, де позначено напрям відліку відповідного кутачи, під яким діє сила відносно позначеної осі. Необхідні дані та розміри приведені в таблиці С.9.

Вважати, що підшипники (петлі) не заважають руху конструкції вздовж осі в’язі, а вагою елементів конструкції нехтувати. Для непарних варіантів вагу диска прийняти 10 кН. Для парних варіантів прийняти вагу горизонтальної пластини – 20 кН, вертикальної – 15 кН.

ІІ Ay

ІІ Az

ІІ Bz

Таблиця С.9 - вихідні дані для розв’язання задачі С.9

№	Рис.										, кН·м	, м	, м	, м
№	Рис.		Модуль, кН	орієнтація		Т. прикл.	Модуль, кН	орієнтація		Т. прикл.	, кН·м	, м	, м	, м
1	1	-	45	а	60		35	в	30		10	1,0	1,2	1,0
2	2		50	а	60		40	в	45		30	0,8	0,6	0,2
3	3	45	25	в	45		5	б	60		20	1,8	1,6	1,6
4	4		40	а	60		35	в	45		35	0,8	0,6	2
5	5	-	15	а	60		45	б	30		20	1,8	2,0	2,0
6	6		40	а	60		50	в	45		30	0,6	0,4	0,3
7	7	60	10	в	60		20	а	30		10	1,6	1,4	1,6
8	8		50	а	45		40	в	60		25	1,2	0,8	0,9
9	1	-	30	б	30		5	а	45		5	1,4	2,0	1,0
10	2		40	б	60		50	в	30		20	0,6	0,4	0,2
11	3	60	40	в	60		35	а	45		25	0,6	1,0	0,8
12	4		30	в	45		40	а	60		35	0,8	0,6	0,9
13	5	-	45	а	30		50	б	45		10	1,4	1,2	2,0
14	6		50	а	60		40	в	30		20	0,8	0,6	0,4
15	7	30	10	в	30		45	а	60		10	1,4	1,8	1,6
16	8		20	б	45		25	в	30		15	0,6	0,4	0,5
17	1	-	15	в	60		15	а	45		5	1,0	0,8	0,6
18	2		40	в	30		50	б	45		35	0,9	0,5	0,3
19	3	30	5	а	45		50	в	60		25	1,0	1,6	1,2
20	4		50	б	60		35	а	45		40	0,6	0,5	1,4
21	5	-	25	в	30		20	б	60		20	1,8	1,6	1,6
22	6		40	б	60		50	в	60		30	0,6	0,5	0,4
23	7	30	50	в	45		45	а	60		15	1,4	1,6	1,2
24	8		35	в	30		40	а	60		20	0,3	0,2	0,4
25	1	-	35	а	60		5	б	30		15	1,4	1,8	2,0
26	2		50	а	60		40	в	45		35	1,2	0,8	0,4
27	3	60	40	а	45		5	в	60		20	1,4	1,2	0,8
28	4		20	в	30		30	а	45		15	0,4	0,3	0,6
29	5	-	25	б	30		10	в	60		20	1,0	0,4	1,6
30	6		50	в	45		40	б	30		35	0,6	0,4	0,5
