КАТАЛОГ ТИПОВЫХ РЕшЕНИЙ

Кабель АЦДР.685611.066 для подключения пульта к компьютеру

Розетка

DB9F

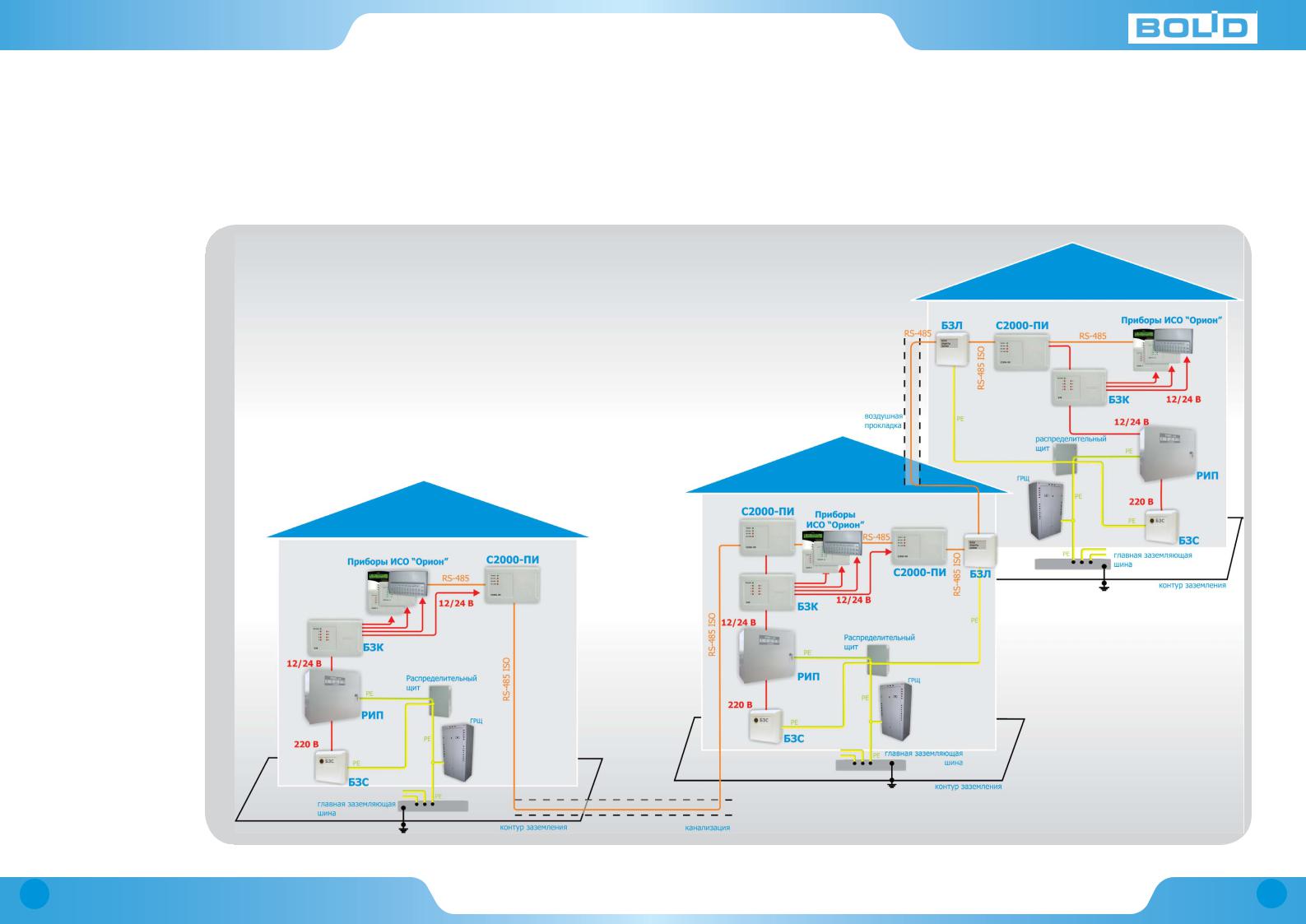

Рисунок 70. Увеличение длины линии RS-485 с помощью повторителей интерфейса.

Например, преобразователь-повторитель интерфейсов с гальванической изоляцией «С2000-ПИ» позволяет увеличить длину линии максимум на 1500 м, обеспечивает гальваническую изоляцию между сегментами линии и автоматически отключает короткозамкнутые сегменты интерфейса RS-485. Каждый изолированный сегмент линии RS-485 должен быть согласован с двух сторон - в начале и конце. Следует обратить внимание на включение согласующих резисторов в каждом сегменте линии RS-485: они должны быть включены переключателями в повторителях «С2000-ПИ», а не перемычками в приборах, поскольку переключатели не только подключают согласующее сопротивление, но также выдают в линию RS 485 напряжение смещения, которое необходимо для правильной работы этих повторителей.

ВНИМАНИЕ! Цепи «0 В» изолированных сегментов линии между собой не объединяются. Более того, нельзя питать изолированные приборы от общего источника питания во избежание гальванической связи через общие цепи питания.

С помощью повторителей «С2000-ПИ» можно делать длинные ответвления от основной магистрали RS-485 для построения топологии «звезда». При этом должен быть согласован и сегмент, от которого делается ответвление, и каждое из ответвлений, как показано на рис. 70. Следует обратить особое внимание, что согласующие резисторы на «С2000-ПИ» должны устанавливаться переключателями.

120 ЗАО НВП “БОЛИД” | тел./факс: (495) 775-71-55 | e-mail: info@bolid.ru

КАТАЛОГ ТИПОВЫХ РЕшЕНИЙ

Конфигурация с использованием волоконнооптической линии связи

Для подключения удаленных приборов к сетевому контроллеру по волоконно-оптической линии используются два модема ВОЛС: один – на стороне сетевого контроллера, второй – на стороне удаленных приборов системы «Орион».

Нашими специалистами были проверены волоконно-оптические приемо-передатчики Transio TCF-142-M фирмы Моха Technologies Co. Схема подключения приборов по интерфейсу RS-485 с использованием моде-

мов Transio TCF-142-M приведена на рис. 73.

Рисунок 73. Структурная схема использования Transio TCF-142-M с АРМ «Орион» и «С2000М»

Конфигурация с использованием беспроводных каналов связи

В ряде случаев возникает необходимость передачи информационного протокола системы «Орион» по радиоканалу. Основными достоинствами данной сети являются:

•искро-взрывобезопасность;

•отсутствие необходимости прокладывать кабель.

Для решения поставленной задачи можно применить радиомодемы «С2000-РПИ» (частота 2,4 ГГц) и «Не-

вод-5» (433, 92 МГц).

ОРГАНИЗАЦИЯ КАНАЛОВ СВЯЗИ

Варианты использования радиоканального повторителя интерфейсов «С2000-РПИ»

Радиоканальный повторитель интерфейсов «С2000-РПИ» (далее - РПИ) позволяет подключать различное оборудование (с интерфейсом RS-232/RS-485) по радиоканалу и транслировать данные интерфейсов RS-232/ RS-485 в диапазоне частот от 2405 до 2483,5 МГц. Предназначен для использования как в составе системы «Орион», так и в составе других систем, использующих пакетную передачу данных. Поддерживает работу в радиосетях с топологиями «Точка-точка», «Точка-многоточие» и ретрансляцию пакетов. Имеет два исполнения: «С2000-РПИ» - с внешней антенной и «С2000-РПИ исп. 01» - без внешней антенны.

Длина радиоканала между двумя РПИ в пределах прямой видимости:

•«С2000-РПИ исп. 01» − до 350 м.

Возможны два режима работы РПИ:

•Дежурный режим. Осуществляет передачу данных из интерфейса RS-232 или RS-485 в радиоканал и обратно.

•Режим ретрансляции. Осуществляет прием и передачу (ретрансляцию пакетов) в радиоканале с одновременной выдачей информации в выбранный проводной интерфейс.

Особенности в работе системы с использованием РПИ:

•Следует учитывать состояние радиоэфира, наличие технологических источников радиопомех, и возможность помех природного характера.

•Для РПИ с внутренней антенной необходимо выбирать место с максимально возможным уровнем сигнала.

Вследующих примерах система может работать как с ПК, так и без него.

Соединение «точка-точка»

Рисунок 74. Структурная схема использования «С2000-РПИ» с АРМ «Орион» и «С2000М», соединение «точка-точка»

КАТАЛОГ ТИПОВЫХ РЕшЕНИЙ

Организация ДПЛС

ДПЛСпредполагаетиспользованиесоединениямеждуадреснымиустройствами(АУ)иконтроллером«С2000КДЛ» типа «шина» (рис. 82), когда все АУ соединяются одной парой проводов («ДПЛС+» и «ДПЛС-»). Согласующие резисторы не требуются.

В ДПЛС допускается подключать до 127 устройств с типовым суммарным током потребления 64 мА (максимальный суммарный ток потребления не более 100 мА). Для примера, ток потребления большинства адресных устройств, например, «ДИП-34А» равен 0,5 мА, 127 извещателей будут потреблять 63,5 мА, что меньше граничных 100 мА. Соответственно, к одному «С2000-КДЛ» можно подключить 127 извещателей «ДИП-34А».

Рисунок 82. Схема подключения адресных извещателей в ДПЛС с топологией построения «шина»

При выборе топологии и типа кабеля следует исходить из следующего: падение напряжения до любого адресного устройства не должно превышать 2 В, максимальная ёмкость всех проводов ДПЛС не должна превышать 0,1 мФ. При этом в линию можно включать до 40 изоляторов короткого замыкания «БРИЗ» без дополнительных расчётов.

Для примера: ток потребления 127 извещателей «ДИП-34А» равен 63,5 мА, для простоты представим, что все извещатели установлены в конце линии (граничное условие). Падение напряжения в 2 В будет создаваться при сопротивлении ДПЛС равном примерно 30 Ом. Для сечения 0,75 кв. мм, при вышеизложенных условиях, длина ДПЛС составит ≈ 600 м, а для сечения 0,9 кв. мм ≈ 700 м. Реально на объектах нагрузка имеет распределённый характер и падение напряжения 2 В возникнет при больших расстояниях, но при этом сопротивление линии до удалённого АУ не должно превышать 200 Ом.

Ответвления в ДПЛС могут быть, но при этом надо учитывать суммарную ёмкость проводов (не более 0,1 мкФ). В качестве двухпроводной линии связи желательно использовать витую пару проводов.

Рисунок 83. Схема подключения адресных устройств в ДПЛС с топологией построения «дерево»

ОРГАНИЗАЦИЯ КАНАЛОВ СВЯЗИ

Для сохранности обмена между контроллером и АУ при неисправности ДПЛС (короткое замыкание, обрыв) можно использовать блоки разветвительно-изолирующие «БРИЗ», а также организовывать структуру ДПЛС в виде «дерева» (рис. 83) или «кольца» (рис. 84).

Рисунок 84. Схема подключения адресных извещателей в ДПЛС с топологией построения «кольцо»

При обрыве ДПЛС, выполненной по кольцевой топологии, сопротивление линии и сопротивление ответвлений, с учётом образовавшихся участков цепи, увеличится. Поэтому расчёт параметров ДПЛС следует проводить для случаев размыкания кольца в месте непосредственно у клемм «ДПЛС-1» и «ДПЛС-2» контроллера.

Если же не производить расчёт, то можно руководствоваться следующей информацией:

Максимальная длина ДПЛС (м) при учёте того, что ток потребления каждого извещателя составляет 0,5 мА (используется кабель типа КПСЭнг (A)-FRLS):

КАТАЛОГ ТИПОВЫХ РЕшЕНИЙ

Организация канала связи Ethernet

В «С2000-Ethernet» имеется поддержка прямой передачи данных по ЛВС, т.е. на стороне ПК с АРМ используется только сеть Ethernet, а ПО формирует один виртуальный COM-порт для группы удаленных «C2000Ethernet» (рис. 85). При этом повышается быстродействие и упрощается монтаж системы, т.к. на стороне АРМ нет необходимости использовать COM-порт. Приборы должны иметь уникальные адреса, т. е. адреса приборов, подключенных к разным «C2000-Ethernet», не должны пересекаться.

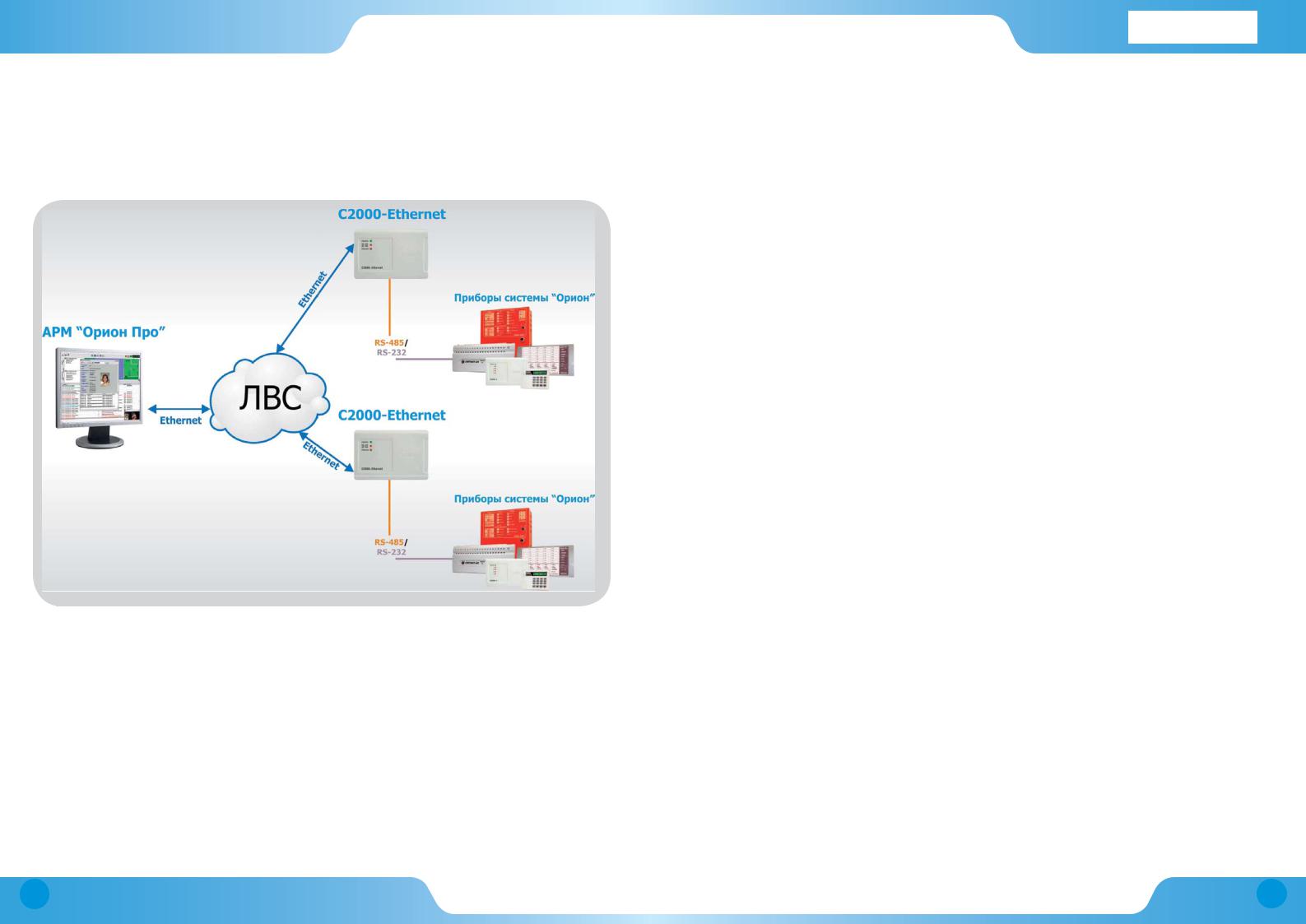

Рисунок 85. Структурная схема использования «С2000-Ethernet» с АРМ «Орион Про» при прямой передаче по ЛВС
