Частина ІІ. Основи фізіології, гігіени праці та виробничої санітарії

ком поглинати енергію. Це досягається відповідним підбором діелектричної і магнітної проникності поглинаючого матеріалу. Як поглинаючі покриття застосовують гумові килимки з конічними шипами В2Ф-2, В2Ф-1, що поглинають електромагнітну енергію в діапазоні 0,8-4 см; магнітоелектричні пластини ХВ-0,8, ХВ-2,0, ХВ- 3,2, ХВ-10,6 – поглинаються хвилі 0,8-10,6 см; поглинаючі покриття на основі поролону ВРПМ, поглинають хвилі в діапазоні 0,8-3 см. Для послаблення щільності потоку потужності НВЧ випромінювання на 20-30 дБ (102-103 разів) застосовують сітчасті металеві екрани. Стики між металевими листами повинні з'єднуватися електрично надійно пайкою чи зварюванням по всьому периметру, а знімні чи рушійні частини екранів (двері, оглядові вікна) повинні мати електричний контакт із нерухомою частиною екрана;.

4)Екранування робочого місця передбачають у тих випадках, коли зниження інтенсивності випромінювання безпосередньо біля джерела чи його екранування зумовлює технічні ускладнення. Екранування робочого місця виконують у вигляді незамкненого екрана чи спеціальної кабіни, звідки керують роботою чи настроюванням установки.

5)Індивідуальні засоби захисту від ЕМП НВЧ використовують спеціальний одяг – комбінезони, халати, каптури. Матеріалом для цього одягу служить бавовняна тканина з тонкими металевими нитками, що утворюють сітку. Тканина арт.4381 здатна послабляти потужність випромінювання в діапазоні 0,8-10 см на 20-38 дБ. Для захисту очей застосовують захисні окуляри ОРЗ- 5. Скло окулярів покрите тонкою прозорою плівкою двоокису

олова SnО2. Оправа – пориста гума із запресованою металевою сіткою.

Скло послаблює потужність у діапазоні 3…150 см не менше, ніж

на 25 дБ, оправа – на 20 дБ. Світлопрозорість скла не менше 74 %.

5.4. Розрахунок екрана

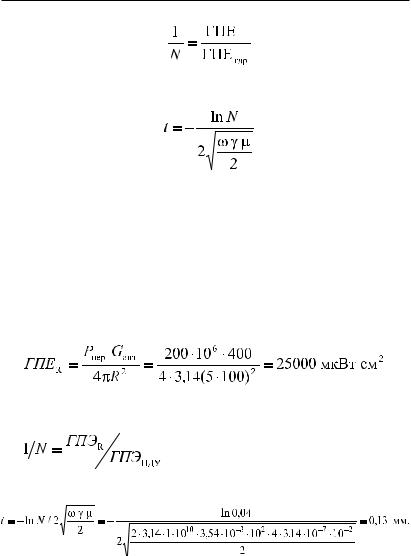

Розрахунок товщини суцільного металевого екрана в зоні випромінювання, тобто при випромінюванні НВЧ енергії, виконується в такий спосіб:

1.Розраховують ГПЕ передавального пристрою в зоні діаграми спрямованості на відстані R від випромінювача до робочого місця.

2.Визначають відповідно до санітарних норм ступінь ослаблення N ЕМП:

85

Основи охорони праці

,

де: ГПЕR – ГПЕ на відстані R у метрах, мкВт/см2; ГПЕГДР – граничнодопустима ГПЕ, мкВт/см2.

Визначають мінімальну товщину захисного екрана

де: – кутова частота =2π f; f – частота НВЧ генератора, Гц; γ – питома електрична провідність матеріалу, Ом–1м–1; μ – маг-

нітна проникність матеріалу екрана, Гн/м.

Приклад 5.1. Визначити товщину суцільного захисного екрана робочого місця, що знаходиться в зоні діаграми спрямованості антени РЛС, якщо відомо: потужність передавача

Рпер = 200 Вт; коефіцієнт підсилення антени Gант = 400;

R = 5 м; екран з алюмінію γ = 3,54×10–3 Ом–1м–1, μ = 4ϖ×10–7 Гн/м; λ = 3 см ; f = 1×1010 Гц.

Знаходимо ПЕ на відстані R = 5 м від антени РЛС:

Приймаємо ГПЕГДР = 1000 мкВт/см2 і потім розраховуємо необхідну кратність ослаблення:

, тоді N = 0,04.

Визначаємо товщину захисного екрана із співвідношення (5.1):

Таким чином, товщину суцільного металевого екрана необхідно вибирати з міркувань міцності конструкції.

Література: [1], [13], [14].

86

Частина ІІ. Основи фізіології, гігіени праці та виробничої санітарії

Питання для самоконтролю

1.В яких галузях господарства використовуються електромагнітні випромінювання?

2.Які фізіологічні й функціональні порушення відбуваються в тілі людини під впливом електромагнітного випромінювання?

3.У яких одиницях вимірюють інтенсивність опромінення?

4.Який гранично допустимий рівень густини потоку енергії?

5.З якої метою використовують еквівалент антени. Коли він застосовується?

6.Як захищають поглинаючі покриття від електромагнітних випромінювань? Які види захисних покриттів застосовуються?

7.Що являють собою окуляри ОРЗ-5? Для чого їх використовують?

8.Які заходи захисту від електромагнітних випромінювань належать до інженерно-технічних?

9.Як захищає металевий екран від електромагнітних випромінювань?
