38 Область применения стен из кирпича, крупных блоков. Конструктивное решение. Узлы крепления. Могут быть Несущими и самонесущими. Стены из кирпича(+мелкие блоки) применяют а отапливымых и не отаплиемых зданиях. Толщина может быть от 250 до 510мм. Кирпичные стены стойки во влажных и химически агрессивных средах. Их применяют в зданиях и с панельными стенами, для устройства участков в местах перепада высот. Около проемов ворот, и в узлах здания. Кирпичные стены могут устанавливать на ленточный фундамент и фундаментные балки. Над оконными и дверными проемами укладывают жб перемычки. Крепят к колоннам каркаса анкерными болтами через 1.2 м по высоте. тены из кирпича и мелких блоков проектируют для зданий небольших размеров; с влажной и агрессивной средой помещений; с большим числом ворот, дверей и технологических проемов. Такие стены возводят аналогично стенам гражданских зданий. Для обеспечения устойчивости их крепят к колоннам анкерами, клямерами или хомутами, которые устанавливают с шагом 70-100 мм по всей высоте стены (рис. 1). Прочность их крепления определяют расчетом на ветровые нагрузки. В высоких стенах и при наличии в них ленточных проемов в каркас вводят обвязочные балки, размещаемые над проемами и служащие сплошными перемычками. Обвязочные балки опирают на стальные столики-консоли и крепят к колоннам с помощью стальных планок, привариваемых к закладным деталям. Опирание обвязочных балок на колонны изображено на рис. 2. Стены из крупных блоков Стены из крупных блоков по сравнению с кирпичными имеют лучшие технико-экономические показатели. изготавлив из легких бетонов. Керамзитобетон и перлитобетон. Плотность 800-1200кг/м3. В зависимости от места расположения: Угловые Перемычечные Рядовые. Крепятся анкерами к колоннам кирпичные и мелкоблочные стены. Стены из блоков крепят к колоннам каркаса гибкими т образными анкерами из стержней диаметром 10мм. Один конец анкера закладывают в горизонтальный паз блока, а другой приваривают к закладному элементу колонны. Завершают стены парапетными плитами или карнизными блоками.

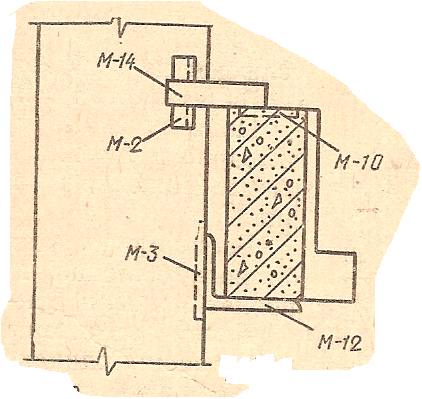

Рис. 1. Крепление кирпичных стен к колоннам
Рис. 2. Крепление обвязочной балки к колонне
41 Окна ПЗ. Метериал оконных переплетов и оконных панелей. Навеска переплетов. Типы оконных проемов Отдельные Ленточные Сплошные Оконные переплеты изготавливают из дерева, стали, алюминиевых сплавов. Конструкция переплетов может быть одинарная, спаренные, раздельные с различным числом остекления. Открывающиеся окна- фрамуга коробка створки остекление(одинарный и спаренный переплет) глухие окна- коробка остекление 1 переплет. Номинальные размеры оконных проемов по ширине и высоте принимают кратными 600 мм. Расстояние от уровня чистого пола здания до низа проема назначают 1,2 м , 1,8 м и более. По материалу окна делят на: деревянные, железобетонные и металлические. Деревянные переплеты для нормальным темпер влаж режимом и во временных сооружениях состоят из коробок переплетов и остекленных оконных блоков. Размеры окон 1.8, 2.4, 3, 4.8…х1.2, 1.8(h) Ленточное остекление –высота проема до 7.2 м. между собой оконные блоки соединяются болтами через 1.2 м, а зазоры заделывают атмосферостойкими прокладками к откосам проемов блоки крепят ершами, к деревянным пробкам. Между стеной и коробкой мастика. При высоте проема более 7,2 м между ярусами блоков укладывают деревянные ригели. Ригели и деревянные импосты, устанавливаемые через 3 м по ширине проема, воспринимают ветровые усилия. Крепят оконные блоки к откосам, перемычкам, ригелям и импостам гвоздями и ершами. Стыки конопатят паклей и закрывают нащельником. В стенах из крупных панелей ленточные и сплошные световые проемы целесообразно заполнять деревянными панелями. Панели имеют размеры 1,3х6; 1.8х6 м. Они могут быть глухими и с открывающимися створками. Элементы панели соединяют между собой шипами и склеивают. К колоннам панели крепят коротышами из уголков, а между собой – гвоздями. Зазоры между панелями заполняют смоленой паклей или упругими синтетическими материалами и с обеих сторон закрывают нащельниками. Деревянное заполнение проемов нетрудоемкое в изготовлении, имеет небольшой вес, но возгораемое, подвержено короблению и загниванию, менее прочное и светоактивное в сравнении с другими материалами, применяемыми для заполнения оконных проемов. На рис. 3 изображено сопряжение створок деревянных окон с рамой переплета. Металлические окна со стальными переплетами. Каркас вертикальные импосты, расположенные через 1,5 – 2 м, которые приваривают к закладным элементам перемычечных панелей. К импостам на болтах крепят глухие переплеты или рамы с открывающимися фрамугами: верхней, средней или нижней подвески. Переплеты изготавливают из прокатных профилей на сварке. Жесткость окон обеспечивают импостами и рамами (уголками по периметру). При высоте проема более 8,4 м предусматривают ветровые ригели из швеллеров и уголков. Стальные окна выполняют и из готовых стальных панелей. Оконные панели соединяют между собой стальными планками и болтами, а с колоннами – аналогично соединениям стеновых панелей. Панели нижнего яруса устанавливают на цоколь по слою из цементно-песчаного раствора. Вертикальные швы закрывают нащельником, а горизонтальные – заполняют мастикой и закрывают стальными сливами. Стекла к переплетам крепят резиновыми профилями или алюминиевыми штапиками из спаренных тонкостенных труб. В таких проемах высотой более 3,6 м устраивают ветровые ригели, которые крепят к колоннам каркаса или простеночным панелям. Переплеты крепят к закладным элементам и ветровым ригелям через 1,5 м. Швы между оконными панелями заполняют резиновыми профилями, гернитовыми шнурами, тиоколовой мастикой и снаружи закрывают алюминиевым нащельником (рис.1). Алюминиевые переплеты с сухим и нормальным температурно-влажностным режимом при отсутствии агрессивных сред. с одинарным остеклением, с двойным остеклением стеклопакетами в одинарном переплете с термокладышем, двойным и тройным остеклением (стеклопакеты и стекло) в раздельных переплетах. Максимальная высота оконных проемов с алюминиевыми переплетами не должна превышать 7,2 м. Окна крепят к ригелям. Стекла и стеклопакеты устанавливают в переплетах на опорные фиксирующие прокладки. Остекление закрепляют алюминиевыми профильными штапиками-защелками через резиновые профили (рис. 2). Железобетонные переплеты с повышенной влажностью воздуха и при нормальном температурно-влажностном режиме. из отдельных переплетов и в виде готовых стекложелезобетонных панелей, имеющих длину 6 м. стыкуют по высоте без оконных коробок, соединяя между собой цементно-песчаным раствором. Крепят их к откосам проемов за счет выпусков арматуры, а переплеты верхнего яруса с помощью ершей. Швы между переплетами и стеной заделывают раствором, а зазор между перемычкой и переплетом (10 мм) – эластичными синтетическими материалами.

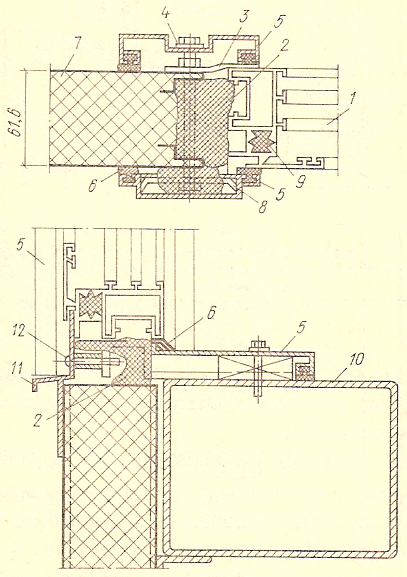

Рис. 1. Сопряжение стальных переплетов со стенами 1 – стеновая панель; 2 – ригель; 3 – крепежный элемент; 4 – планка на переплете; 5 – окно; 6 – уголок; 7 – слив; 8 – уплотнитель; 9 – нащельник; 10 – утеплитель
1 – окно; 2 – утеплитель; 3 - планка; 4 – болт; 5 – нащельник; 6 – уплотнитель; 7 – стена; 8 – скоба; 9 – термовкладыш; 10 – ригель; 11 – слив; 12 - винт

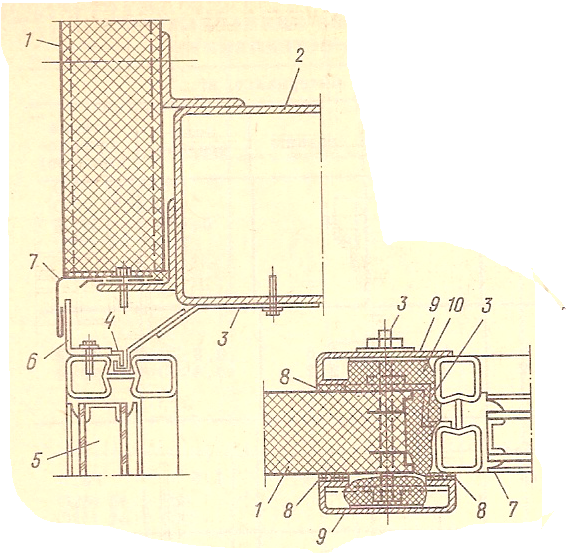

Рис. 2. Сопряжение алюминиевых переплетов со стенами
1 – рама; 2 – стеклопакет; 3 – штапик; 4 - уплотнитель; 5 – створка; 6 – мастика; 7 – прокладка; 8 – петля; 9 – отверстие для стока воды

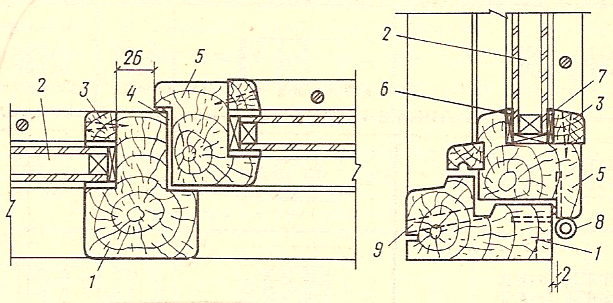

Рис. 3. Узлы сопряжения створок деревянных окон с рамой переплета
44 Перегородки. Назначение. Конструкции. Материалы Разгораживающие – для полной изоляции смежных помещений. Их возводят на всю высоту здания или этажа. бывают монолитными и сборными. Разделяют категории помещений с разными пожаровзрывоопасными категориями. А б в, отделяется перегородкой от категории г. И если повышенная вредность в помещении. Вдоль здания крепят к основному каркасу. Поперек здания к дополнительным фахверкам.Основной материал – жб панели и кирпич. Из кирпича – толщина 120мм 250мм. И через 5 рядов укладывают армирующие сетки. Панели длиной 4.6и 6м. высотой 0.6, 1.2 , 1.8, 2.4. устраивают ребра жесткости(пилястры-вертик элементы выступающие в плоскости стены.). 250х380мм через 5 или 6 м. если высота до 4м, то фунд балку не ставят, а делают утолщение бетонной подготовки. Выгораживающие( сборно разборные, переставные)устанавливают на неполную высоту помещения. Для ограждение кладовых мест, опасных для прохода, трансформаторных подстанций и др. распространены сетчатые 1.8м высотой, стальные перегородки щиты 1.8, 2.4м. крепят к покрытию пола самозаанкеривающимися болтами, между собой болтами, из листов гвл гкл цсп с металлическим каркасом высотой 2.4 , 3.6м из панелей и стоек, панели 10см толщиной, обвязка – трубы прямоугольного сечения. Также могут быть перегородки сделаны из других материалов и конструкции – проф листы, плоские стальные листы, стекло и пластик. Или комбинированные.
40 Неутепленные конструкции стен По теплотехнич качествам стены бывают: утепленные и холодные(неутепл конструкции стен назнач в неотаплив зданиях, в которых технолог процесс связан с выделением избыточ количества тепла.Кирпичные стены, стойки во влажной и химической агрессивнйо среде. Толщина может быть от 250 до 510мм. Кирпичные стены стойки во влажных и химически агрессивных средах. Их применяют в зданиях и с панельными стенами, для устройства участков в местах перепада высот. Около проемов ворот, и в узлах здания. Кирпичные стены могут устанавливать на ленточный фундамент и фундаментные балки. Крепятся анкерами к колоннам.Над оконными и дверными проемами укладывают жб перемычки. Крепят к колоннам каркаса анкерными болтами через 1.2 м по высоте.Стены из крупных блоков изготавлив из легких бетонов. Керамзитобетон и перлитобетон. Плотность 800-1200кг/м3. Являются самонесущими и опираются на фундаментные балки. Укладывают на цементно песчаный раствор. Стены из блоков крепят к колоннам каркаса гибкими т образными анкерами из стержней диаметром 10мм. Один конец анкера закладывают в горизонтальный паз блока, а другой приваривают к закладному элементу колонны. Завершают стены парапетными плитами или карнизными блоками.Абц листы толшина 8мм. Листы навешивают на стальные ригели с напуском друг на друга от цоколя к карнизу. Крепятся крюками или шурупами, которые ставят во втором или пятом гребнях волн или впадинах(шифер) Стальные листы применяют редко из за высокой стоимости стали , выпускают проф листы из ацинкованной стали и алюминия, толщиной до 2х мм. Иногда используют светопрозрачные волнистые листы из стеклопластика в сочетании с асбестоцементными листами. Крепят к конструкциям фахферка аналогично листам абц. Стены из волнистых асбестоцементных листов применяют в неотапливаемых зданиях и в цехах с избыточными выделениями тепла на высоте не менее 3 м. Нижняя часть стен, подвергающаяся увлажнению и механическому воздействию, выполняется из железобетонных панелей или кирпичной кладки. Асбестоцементные листы имеют длину 2800 мм, ширину 1000 мм, толщину 8 мм, высоту волны 50 мм. Листы крепят к ригелям с вертикальной нахлесткой 100 мм. Ригели располагают с шагом 2,7 м по высоте. Приваривают ригели к столикам, размещаемым на наружной грани каркаса. Зазор между ригелем и колонной позволяет разместить крепежные элементы. К ригелям асбестоцементные листы крепят с помощью крюков, пропущенных сквозь гребни листов. Металлические стены однослойные без теплоизоляционного слоя.
39 наружные стены из бетонных панелей. Облегченные конструкции стен (из металлических листов и панелей) Бывают:Навесные и самонесущие. У навесных лучше устойчивость, надежны при динамич нагрузках и перепадах температур. Могут быть: горизонтальная и вертикальная разрезка. Высота основ панелей подчиняется модулю 3м=1.2-1.8м. парапетных 0.9 и 1.5, цокольная 1.2м. Длина в зависимости от шага колонн 1.2, 3.6, 12. Для отапливаемых зданий используют однослойные панели из легких бетонов. В отапливаемых зданиях температура 16-18 град. Влажность до 60проц. Керамзито, прелито, шлакопензо бетон; плотность 600-1200кг на м3. Толщина 100-350мм. 3х слойные панели- состоят из внутреннего и наружного слоев бетона и утеплителя. Влажность до 79 проц. Бетонные слои соединябются между собой гибкими связями. Утеплитель пенополист ирол, жесткие мин ват плиты. При навесных стенах панели опираются на столики, привариваемые к закладным деталям колонн. Крепление может быть гибким( анкера или серьги из уголков) и жестким. В торцах здания удлиненные панели. Толщина горизонтальных швов 15мм, в которых имеются упругие профильные прокладки из пороизола и гернита. Облегченные конструкции стен Трехслойные панели ( сэндвич): отапливаемых зданий. из вертикально расположенных стеновых панелей и горизонтальных ригелей, к которым крепят панели (рис. 6). 2 ме листа и утеплитель, пенополиуретан на основе базальтового волокна. Крепят к ригелям болтами, которые соединены с фахверковыми и основными колоннами. Для производств с неагрессивной и слабоагрессивной средой и влажностью воздуха не более 60проц.Также можно использовать асбестопенопластные панели размерами 5980х1180х136мм, также асбестоцементные панели, абц деревянные. По теплоизолирующим свойствам панели подразделяют на железобетонные однослойные - для неотапливаемых зданий и легкобетонные однослойные, а также железобетонные трехслойные – для отапливаемых зданий. Номинальная длина всех панелей составляет 6 и 12 м. Панели имеют номинальную высоту 900, 1200, 1800 мм. Подкарнизные панели выпускают высотой 1500 мм. Приторцовые панели удлиняют приваренными к ним угловыми блоками. Длина доборных блоков определяется толщиной панели и размерами привязки основных колонн к координационным осям здания (рис.3).Металлические стены послойной сборки устраивают как для отапливаемых, так и для неотапливаемых зданий. В отапливаемых зданиях стены проектируют многослойными с утеплителем, в неотапливаемых – однослойными без теплоизоляционного слоя. Многослойные металлические стены представляют собой конструкцию, состоящую из наружной и внутренней обшивок стальными листами, среднего, теплоизоляционного слоя из минераловатных плит, противоветрового барьера и слоя пароизоляции. навесной конструкции. Стены из волнистых асбестоцементных листов применяют в неотапливаемых зданиях и в цехах с избыточными выделениями тепла на высоте не менее 3 м. Нижняя часть стен, подвергающаяся увлажнению и механическому воздействию, выполняется из железобетонных панелей или кирпичной кладки. Асбестоцементные листы имеют длину 2800 мм, ширину 1000 мм, толщину 8 мм, высоту волны 50 мм. Листы крепят к ригелям с вертикальной нахлесткой 100 мм. Ригели располагают с шагом 2,7 м по высоте. Приваривают ригели к столикам, размещаемым на наружной грани каркаса. Зазор между ригелем и колонной позволяет разместить крепежные элементы. К ригелям асбестоцементные листы крепят с помощью крюков, пропущенных сквозь гребни листов. Асбестоцементные каркасные панели применяют в отапливаемых зданиях с нормальным температурно-влажностным режимом (W ≤ 70%) для стен с вертикальной разрезкой. Номинальные размеры асбестоцементных панелей составляют: длина – 1,8; 2,4; 3 м; ширина – 1,5 м и 0,5; 0,43 м – для угловых и вставочных панелей. Каркасные асбестоцементные панели применяются двух типов: с деревянным и асбестоцементным каркасом. Панель с деревянным каркасом имеет две обшивки из плоских асбестоцементных листов, между которыми размещен утеплитель из жестких минераловатных плит, закрепленный деревянными прижимными рейками. Каркас панели состоит из деревянных брусков сечением 64х124 и 64х144 мм. К каркасу асбестоцементные листы крепятся оцинкованными шурупами. Для крепления панелей к стальным ригелям в деревянном каркасе закреплены стальные уголки с приваренными гайками. Панель с асбестоцементным каркасом состоит из асбестоцементных швеллеров – гнутых или изготовленных экструзионным способом, высотой 170 мм, из двух асбестоцементных листовых обшивок и утеплителя из жестких минераловатных плит. Крепление обшивок к каркасу осуществляют на эпоксидном клее со швом на всю ширину полки швеллера. Торцы панелей закрывают деревянными досками толщиной 40 мм. Асбестоцементные панели обоих типов имеют вентилируемую прослойку. Стены из экструзионных асбестоцементных панелей имеют горизонтальную разрезку и предназначены для отапливаемых зданий с нормальным температурно-влажностным режимом, с неагрессивной или слабоагрессивной газовой средой. Стены эти решены навесными при шаге колонн и стоек фахверка 6 м. Нижние панели устанавливают на цоколь, выполненный из кирпича или легкобетонных панелей . На глухих участках стен и над проемами панели опирают на столики, предусмотренные на колоннах и стойках фахверка (рис. 14). Номинальная длина панелей составляет 6 м, высота 0,6 м, толщина 120-180 мм. В качестве утеплителя применяются жесткие минераловатные плиты. В стенах из экструзионных асбестоцементных панелей над оконными проемами предусматривают ветровые ригели, необходимые для крепления переплетов и воспринимающие ветровую нагрузку с соответствующей площади остекления. При наличии нескольких ярусов оконных проемов ветровые ригели устанавливают также и под проемами. Для крепления стен выше уровня верха колонн к оголовкам колонн и опорам стропильных ферм приваривают стальные надставки из сварного тавра. Крепления панелей к колоннам, надставкам и стойкам фахверка осуществляют с помощью специальных соединительных деталей. Стыки между панелями утепляют теплоизоляционными вкладышами, уплотняют пористыми резиновыми прокладками и промазывают нетвердеющими мастиками. Нащельники и фасонные элементы для устройства сливов, обрамления проемов и др. элементов выполняют из оцинкованной кровельной стали. Для повышения долговечности и эстетичности стены из экструзионных панелей окрашивают атмосферостойкими перхлорвиниловыми или акриловыми красками или сополимерными эмалями.

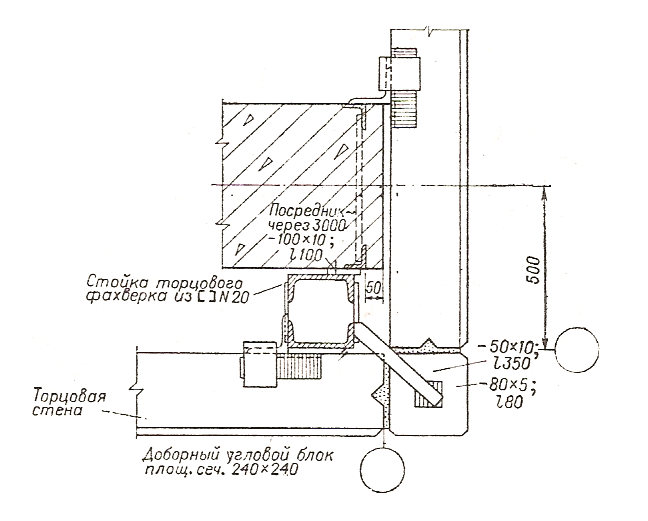

Рис. 3. Угол здания при привязке «0»

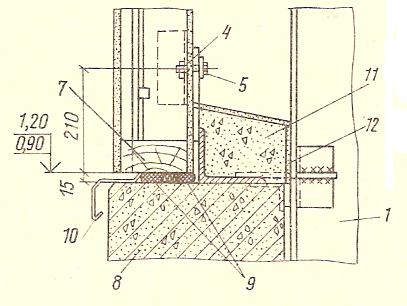

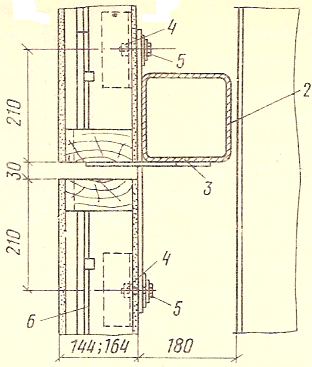

Рис. 10. Детали стен из асбестоцементных каркасных панелей: а) сопряжение панели с цоколем; б) крепление панелей к колонне 1 – колонна каркаса; 2 – стальной ригель; 3 – стальной опорный столик; 4 – стальной закладной уголок для крепления панели; 5 – болт; 6 – стеновая панель; 7 - продух; 8 – цоколь; 9 – резиновая пористая прокладка; 10 – слив из оцинкованной стали; 11 – набетонка из легкого бетона; 12 – цементный раствор
46. Объемно-планировочные решения двухэтажных зданий и их основные параметры. Конструктивно двухэтажные здания выполняют по смешанной схеме с постоянной сеткой колон: 1 этаж – по схеме многоэтажных зданиях: 6х6, 9х6, 12х6; 2 этаж – по схеме одноэтажных зданияй 18х6, 18х12, 24х6. Часто используют сборные ж/б конструкции. Ж/б каркас из основных колонн (высотой в 2 этажа) и дополнительных (высотой в 1 этаж), ригели, плиты перекрытия, стропильные и подстропильные конструкции. Стальные конструкции используют при повышенных нагрузках или при нестандартных параметрах. С переменной сеткой колонн по высоте.
47 Объемно-планировочные решения многоэтажных зданий Многоэт здания применяют когда процесс можно организовать по вертикали. При нагрузке на перекрытие 3тонны на м2. Более компактны меньше площадь наружных стен и покрытия, меньше теплопотери. Мах грузопод крана 20 т. Легкий и средний режим работы. С постоянной сеткой колонн на всю высоту здания. 6х6м и 6х9м 6х7.2 6х18м. 6х24м. здания каркасно балочного типа. Связевые панели приваренные к ригелям. Связи металлические портальные. Швы между панелями зачеканиваются и образуется жесткий диск перекрытия. Крупная сетка колонн для зданий легкой электронной пром-ти. С переменной сеткой колон по высоте 2, 3 этаж здания с увеличенным пролетом верхнего этажа. Здания с межфермеными этажами 3-5эт. Сетка колон 12х6, 18х6. При пролете 12 метров жб фермы. При 18м – металлические фермы. Применяются когда в зале нет колонн. Между этажами располагаются коробчатые настилы их опирают на балки, для размещения воздуховодов и технических этажей. Высота ферм 3. 3.6м. по верх поясам устраивают ребристые плиты – по нижнему – многопустотные. Сложного опр: разная сетка колонн , высота и тд 5 этажей. Индивидуальные многоэтажные здания с металлическим каркасом. Для нефтехимич промышленности и горной и тд. Промышленности. Если здание не имеет внутренних стен- этажерка.
48. Конструктивные решения многоэтажных производственных зданий. Многоэтажные промышленные здания имеют каркасную систему.Каркасы подразделяю на рамные, рамно-связевые, связевые. Наиболее удобны рамные схемы. Пространственная жесткость обеспечивается поперечными рамами, в продольном направлении – плитами перекрытия и вертикальными связями между колоннами. Здания смешанной этажности проектируют из металлического каркаса. Связевые каркасы применяют при проектировании административно-бытовых помещений некоторых ПЗ. Они требуют меньшего расхода стали. Ригели с колоннами соединены шарнирно. Каркасы бывают: - ж/б; - металлический; - монолитный. Монолитные каркасы делают, когда зданию необходимо придать большую жесткость и устойчивость. Основные схемы с поперечными главными рамами, с продольными, с безбалочными перекрытиями, опертыми по контуру.
49 Колонны Колонны каркаса разделяют на крайние и средние. Основной тип колонн высотой 2 этажа(6.2-14.85), дополнительный в 1 этаж(2.6-6). Сечение ригелей 400х400 400х600. Каркас состоит из колонн ригелей плит перекрытия связей фундаментов. Ригель стыкуется с колонной путем сварки выпусков арматуры и закладных деталей а стык замоноличивается мелкозернистым бетоном. Для устройства перекрытий применяют ребристые плиты 2х типов. Основные 1500мм и доборные 750мм. Короткие плиты укладывают у торцов здания, и у деформационных швов. Плиты покрытия опирают на полки ригеля. Крепятся при помощи сварки закладных деталей. свЯзевые панели привариваются к ригелям. Пустотные плиты перекрытия высотой 220мм. Ребристые – 300мм. При пролете 9м. плита 2т профиля. Высота 450мм при пролете 12м. Диафрагмы жесткости – устраиваются между колоннами. Не менее 3х на 1 температурный блок и опред расчетом. Высота этажа 3, 3.3, 3.6. 4.2., 4.8, 5.4м. а при разрезанных колоннах 2.8м.
52. Функциональное назначение и классификация инженерных сооружений промышленных предприятий. Система культурно-бытового обслуживания имеет ступенчатую структуру: 1 ступень: внутрицеховые помещения повышенного ежедневного местного обслуживания (уборные, курительные, торговые киоски, питьевые устройства, помещения для отдыха). Радиус обслуживания 100 м. 2 ступень: цеховые и межцеховые помещения, гардеробные, душевые, умывальные столовые, буфеты, здравпункты. Радиус 1000 м. 3 ступень: заводские и межзаводские (спортивные залы, врачебные здравпункты). Радиус обслуживания 100 м. 4 ступень: объекы районного значения (поликлиники, дворцы культуры). Радиус обслуживания 2000 м. По назначению вспомогательные помещения: - санитарно-бытовые (гардероб, душевые, курительные, химчистка); - общественного питания; - здравоохранения; - культурного и спортивного обслуживания; - административного назначения; - технического обслуживания; - коммунально-бытовые и торговые.
54. Типы деформационных швов. Конструктивные решения деформационных швов. 1) Осадочные – устраиваются, если: а) перепад высот между соседними частями составляет >10 м или выше 3х этажей; б) при разнородных грунтах; в) если в одном пролете подвесное оборудование, а в другом – опорно-мостовое. В отличии от температурных швов, они разделяют по вертикали все конструкции здания, допуская самостоятельную осадку всех отдельных частей. 2) Температурные – разделяют здание на температурные блоки; предохраняет здание от трещин, в следствии разницы температур внутри и снаружи. Расчленяют только надземную часть, а фундаменты и подземную часть не трогает. 3) Сейсмические – устраиваются в зданиях, расположенных в сейсмических районах. Разрезают здание на отдельные отсеки и обеспечивают их независимую осадку. Ширина может быть: 500, 750, 1000. Ж/б каркас: а) отапливаемые здания: Lт.б.=60-72 м. б) неотапливаемые здания: Lт.б.=42-48 м. Стальной каркас: а) отапливаемые здания: Lт.б.=228 м. б) неотапливаемые здания: Lт.б.=196 м. Монолитный каркас: а) отапливаемые здания: Lт.б.=48 м. б) неотапливаемые здания: Lт.б.=42-48 м.
53. Функциональное назначение и классификация инженерных сооружений промышленных предприятий По межотраслевой унификации, проведенной ЦНИИПромзданий, они подразделяются по функциональному признаку на следующие группы: группа I — сооружения для опирания и размещения оборудования: постаменты под вертикальную и горизонтальную аппаратуру, этажерки; группа II — коммуникации: тоннели, каналы, опоры для линий электропередач и стойки для светильников, отдельно стоящие опоры для трубопроводов, эстакады для трубопроводов, дымовые трубы; группа III — сооружения транспорта: разгрузочные эстакады, открытые крановые эстакады, конвейерные галереи, подпорные стенки; группа IV — емкости и сооружения водопровода и канализации: бункера, силосы, градирни, сооружения водоснабжения и канализации. По другим признакам, например по вместимости, пропускной способности, долговечности и эксплуатационным качествам, классификация инженерных сооружений не проводилась. Постаменты под вертикальную и горизонтальную аппаратуру предназначаются для размещения разного рода аппаратов, в которых могут проходить различные химические или другие процессы. (химической, нефтегазовой, каучуковой промышленности, в стройиндустрии на заводах железобетонных и пластмассовых изделий). Этажерки. предназначаются для установки оборудования (технологического, энергетического, сантехнического), транспортных средств, а также для размещения материалов, необходимых для обслуживания оборудования и обслуживающих площадок. Проходные тоннели предназначаются для прокладки в них промышленных коммуникаций (теплопроводов, водоводов, кабелей энергосистем), транспортировки материалов в открытом виде, а также для пешеходного движения. Каналы предназначаются для прокладки сетей промышленных разводок и теплотрасс, технологических трубопроводов, кабелей и др. Разгрузочные эстакады. для разгрузки различных материалов из железнодорожных вагонов (разгрузочные эстакады), транспортировки материалов (угля, торфа, древесины, опилок и прокладки трубопроводов). Это открытое горизонтальное или наклонное сооружение, состоящее из ряда опор и пролетного строения, предназначенное для прокладки железных, автомобильных и пешеходных дорог и коммуникаций. Конвейерные галереи находят применение в горнодобывающей, металлургической, машиностроительной, коксохимической промышленности, промышленности строительных материалов и изделий, на тепловых электростанциях, элеваторах, в котельных и других промышленных объектах. Подпорные стенки - инженерное сооружение, удерживающее от обрушения находящийся на ней грунт. Подпорные стенки сооружаются в случаях, когда откос массива грунта или насыпи имеет крутизну более предельной. Их применяют в гидротехническом, дорожном, промышленном и гражданском строительстве. Бункера предназначаются для хранения сыпучих материалов объемным весом от 1 до 3 т/куб.м. Они же часто служат универсальным приспособлением для перевалки материалов с одного вида транспорта на другой, поэтому и являются наиболее совершенным типом склада с полной механизацией погрузочно-загрузочных операций. Силосы предназначаются для более или менее длительного хранения порошкообразных и сыпучих материалов—цемента, муки и зерна, соды и др. Силосы крупных хранилищ, в которых производятся операции по взвешиванию, очистке, сортировке и сушке зерна, называются элеваторами. К силосам относятся цилиндрические и прямоугольные хранилища. Градирни это сооружения для охлаждения воды. Они искусственно обеспечивают наибольшую возможную поверхность охлаждения воды. Резервуары предназначаются для содержания неприкосновенного запаса воды на пожаротушение и соответствующих запасов воды других категорий. Резервуары могут быть заглубленными, круглыми и прямоугольными в плане; размещение их не должно осложнять трассу подземных коммуникаций и наземного транспорта.
