Рис. 5.16. Плита КЖС пролетам 24 м

26 ж/б стропильные и подстопильные (23вопрос). Все конструкции несущие покрытия подразделяются на стропильные и подстопильные. Стропильные – перекрывают пролет подобно стропилам непосредственно поддерживают настил кровли. Подстропильные конструкции перекрывают 12 и 18 м шаги колонн и образуют промежуточные опоры для расположенных с 6 м шагом стропильных конструкций. Балка – это конструкция загружаемая по всему пролету. Длина 12-18м. усилия в балке распределены неравномерно, УВЕЛИЧИВАЮТСЯ к крайним волокнам. Ферма – составная стержневая конструкция, загружаемая только в соединяющих стержни узлах. Узловая нагрузка позволяет полностью использовать ее сечение. Ферма экономичнее балки. Железобетон балки применяются в покрытиях пролетом до 18 метров. Шаг стропильных балок 6-12 метров, а подстропильные балки проектируются индивидуально, если пролет внутр больше чем пролет наружных колонн. Фермы применяются в покрытиях пролетом 18-24 м. бывают сегментные, безраскосные, арочные, с параллельными поясами. Это все унифицировано.шаг стропильных ферм 6-12 метров. Общая устойчивость ферм и покрытия в процессе эксплуатации здания обеспечивается жестким диском замоноличенного настила и связями. Ребристые плиты составляющие настил, привариваются к закладным элементам верхнего пояса ферм. Подстропильные фермы непосредственно привариваются к головкам колонн, крепление стропильных к подстропильным осуществляется на анкерных болтах, приваренные на опорные листы которые привариваются к головкам колонн.Железобетонные подстропильные балки и фермы Подстропильные конструкции необходимы для опирания на них стропильных при шаге последних меньшем шага колонн. Подстропильные конструкции устанавливают на колонны в продольном направлении и крепят к ним на сварке закладных деталей. Стропильные конструкции с подстропильными соединяют сваркой и анкерными болтами аналогично креплению их к колоннам. Железобетонные подстропильные балки имеют тавровое сечение с полкой понизу, усиленной в местах опирания на них стропильных балок (рис. 7 а). При этом со стороны опирания на подстропильную балку стропильная укорачивается на 100 мм. Узел опирания стропильных железобетонных балок на подстропильную показан на рис.7 б. Унифицированные железобетонные подстропильные фермы предусмотрены для скатных и малоуклонных покрытий при шаге колонн 12 м и стропильных конструкциях в виде железобетонных раскосных и безраскосных ферм, установленных с шагом 6 м. Такие фермы рассчитаны на сосредоточенную нагрузку от стропильных ферм, приложенную в середине пролета от 800 до 1500 кН. Подстропильные железобетонные фермы для скатных покрытий имеют горизонтальный нижний и ломаный верхний пояса. Опорные участки ферм усилены для опирания на них стропильных ферм. Стойки у опор предназначены для опирания плит покрытия (рис. 8). Унифицированная подстропильная железобетонная ферма для малоуклонных покрытий имеет горизонтальный нижний и ломаный верхний пояса, усилена площадками для опирания стропильных ферм и рассчитана на нагрузку от 580 до 1330 кН (рис.9). Подстропильные железобетонные фермы изготавливают с предварительным напряжением нижнего пояса и стоек, что повышает их трещиностойкость и обеспечивает возможность применения их в зданиях с агрессивными воздушными средами.

Рис. 7. Подстропильная железобетонная балка: а – конструкция балки; б – опирание стропильных балок на подстропильную

Рис. 8. Подстропильная железобетонная ферма для скатных покрытий

Рис. 9. Подстропильная железобетонная ферма для малоуклонных покрытий: а – конструкция; б – опирание стропильных ферм на подстропильную (см вопрос 23)

27 Стальные стропильные и подстопильные. Длина – 18(ферма) 24 30 36 ( полуферма) Меньше вес, удобнее доставка полуферм. Бывают треугольные(для неотаплив ), трапецевидные, односкатные( для однопролет зд), с паралел поясами, для отапливыемых зданий. Высота 3150мм. Уклон 1.5проц. сечение элементов фермы может быть из простых уголков и из труб. Крепления посредством болтов и монтажной сварки. Фермы с паралел поясами могут выполняться из круглого или х образного и коробчатого профиля – это более экоомично но трудоемко Все элементы фермы соединяются при помощи дополнительных плоских элементов – косынка и фасонка. (фасонка треуг форма – косынка) Высота 3900мм Шпренгель добавляют когда плиты более полутора метров и покрытие идет по прогонам. Подстропильная ферма из двутавра №36. Длина 12м. Трапециедальные фермы 18 24 30 36. шаг 6 метров, высота сред части 3700мм и 2200. Уклон 1:8 Треугольные при однопрелетном здании с наружным водоотводом, неутепленное покрытие. Шаг 6 м. используется из парных уголков. малая высота 450мм, большая высота 3000(18м) , 3860мм (24м) При больших нагрузках узловая фасонка опорного узла увеличивается Стальные стропильные фермы по очертанию проектируют с параллельными поясами, полигональными и треугольными. Стальные фермы применяют практически для любых пролетов. В фермах различного очертания применяют определенные системы решеток (рис. 10). Выбор типа решетки зависит от схемы приложения нагрузок, очертания поясов и конструктивных требований. Для снижения трудоемкости изготовления ферма должна быть по возможности простой и с минимальным числом элементов. Стальные фермы проектируют из элементов, могущих иметь различные сечения: трубчатые, гнутосварные замкнутые, из прокатных уголков, двутавров, швеллеров и т.п. Наиболее распространенные типы сечений элементов ферм приведены на рис. 11. Унифицированные фермы проектируют из прокатных парных уголков нормальной или пониженной высотой. Конструкции нормальной высоты предназначены для отапливаемых зданий с покрытием из железобетонных плит или из стального профилированного настила, уложенного по прогонам. Фермы с пониженной высотой используют только для покрытий из профилированного настила. Типовые унифицированные фермы могут использоваться как в бескрановых зданиях, так и в зданиях с мостовыми опорными кранами. В состав стальных несущих конструкций покрытий входят прогоны, стропильные и при необходимости подстропильные фермы, опорные стойки, горизонтальные и вертикальные связи. Конструкции покрытий применяют в однопролетных и многопролетных зданиях при любых сочетаниях пролетов шириной 18, 24, 30 и 36 м при использовании ферм нормальной высоты (рис.12) и 18 и 24 м – при фермах пониженной высоты. Шаг стропильных ферм принимают 6 или 12 м. Пояса и решетку унифицированных ферм конструируют из прокатных уголков и соединяют сваркой с помощью фасонок из листовой стали. Сопряжение фермы с колонной (шарнирное) осуществляют с помощью надопорной стойки двутаврового сечения, которая крепится к колонне анкерными болтами, а пояса ферм к стойкам – болтами нормальной точности (рис.13). Стальные подстропильные фермы конструируют по типу стропильных ферм пролетом 12, 18 и 24 м. На рис. 14 приведены унифицированные подстропильные фермы пролетом 12 м.

Рис. 10. Схемы решеток ферм: а) треугольная; б) треугольная со стойками; в, г) раскосная; д) шпренгельная; е) крестовая; ж) перекрестная; и) ромбическая; к) полураскосная

Рис. 11. Типы сечений стальных ферм: а) трубчатые; б) прямоугольное гнутозамкнутое; в,г,д,е) из парных уголков; ж) из одиночных уголков; и) из тавров - для поясов ферм; к,л) то же, из двутавра или двух швеллеров

Рис. 12. Схемы стропильных ферм нормальной высоты из прокатных уголков (с указанием отправочных элементов)

Рис.13. Опирание стальной фермы на железобетонную колонну

Рис.14. Подстропильные фермы нормальной высоты пролетом 12м: а – рядовые; б – у торца здания

28 Прогонная схема покрытий Прогонная применяется когда материал или плиты меньше чем шаг ферм. Прогоны жб и стальные. К Подстроп конструкциям прогоны крепятся с помощью болтов и уголков. При прогонной схеме применяют легкие конструкции: асбестоцементные волнистые листы , укладываются по стальным прогонам, шаг которых 1.5 метра. Продольная нахлестка больше 150 мм, поперечная 1 волна. Крепят крюками. Каркасные асбестоцем панели листы. В основном применяют металлические проф листы. Прогон из швеллера №16 или 14. Прогон это метал балка длина которой соответсвует шагу ферм. Прогонная система покрытия может быть использована и для других ферм, кроме треугольных металлических. Могут укладываться мелкоразмерные жб или легкобетонные плиты. 1.5х 3 м. прогонную систему используют при устройстве легкосбрасываемой кровли для производств категории а и б, а также при устройстве легких покрытий. При шаге ферм 12 метров испльзуют прогоны составного сечения. Бывают ме и жб прогоны. Прогоны железобетонные - это конструктивный элемент покрытия строения. располагается горизонтально, а его устойчивость за счет укрепления на основные несущие конструкции - фермы, балки и другое. может быть использован при строительстве разного рода проемов в стене сооружения. на прогоны железобетонные в дальнейшем крепится настил или плиты перекрытия. Прогоны жби делятся на прогоны сплошного и решетчатого сечения. Решетчатые прогоны жби легче но их тяжелее в изготовлении и монтаже и их используют при шаге ферм 6м. Сплошные прогоны железобетонные делаются из прокатных швеллеров или двутавров. Стальные прогоны в малоуклонных покрытиях с рулонной кровлей и стальным профилированным настилом при шаге стропильных ферм 6 и 12 м. Устанавливают их по верхним поясам стропильных ферм с шагом 3 м. При 6-метровом шаге стропильных ферм прогоны выполняют сплошностенчатыми из швеллеров (рис.15). Типовые конструкции 6-метровых стальных прогонов разработаны для применения в отапливаемых зданиях с высотой до низа стропильных конструкций не превышающей 18,8 м. Крепление прогонов к стропильным фермам предусматривают на болтах. могут быть из одного или двух швеллеров. Прогоны, устанавливаемые в ендовах, состоят из швеллера и приваренного к одной из его полок листа. При шаге стропильных ферм 12 м применяют стальные прогоны решетчатой конструкции. Решетчатые прогоны имеют треугольную форму с высотой в середине пролета 1,5 м. Верхний пояс прогона состоит из парных, а решетка из одиночных холодногнутых швеллеров. Серия унифицированных 12-метровых прогонов предусматривает рядовые прогоны (рис.16 а) и прогоны, устанавливаемые в торцах и у температурных швов зданий (рис.16 б). Соединение элементов прогона выполняется электродуговой сваркой. Сопряжение элементов решетки прогона принято шарнирным. При решетчатых прогонах, как и при сплошностенчатых, профилированный настил укладывают непосредственно по прогонам. Конструкция решетчатого прогона приведена на рис. 17.

Рис. 15. Сечения стальных 6-метровых прогонов покрытия

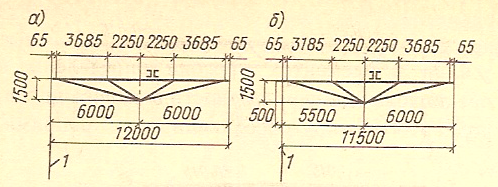

Рис. 16. Схемы решетчатых прогонов: а) рядовой; б) крайний (у торцов и ТДШ); 1 – ось стропильной фермы

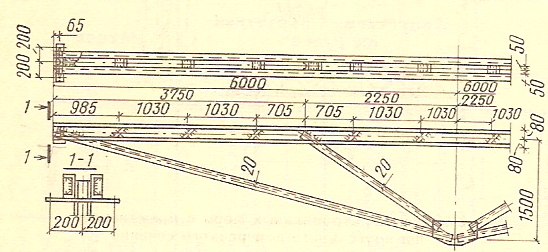

Рис. 17. Конструкция решетчатого прогона

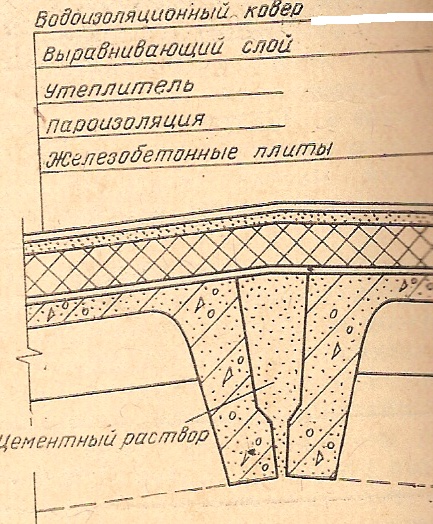

29 Состав покрытия Покрытия бывают : холодные, без утепл) , полутеплые(толщ утепл 50мм без расчета над горячими цехами в первом и втором климатическом районе), утепленные(толщина утеплителя по расчету зависимости от температурно влажностного режима. Состав покрытия- несущий элемент, пароизоляция, утеплитель, стяжка, кровля рулонная. пароизоляция, оклеичная, обмазочная(бикрост рубероид линокром) первый слой на битумной основе. При сухом режиме ПИ не делают Материал пароизоляции, между несущей ограждающей частью покрытия и утеплителем, в зависимости от вида применяемого утеплителя, влажности или упругости водяного пара внутреннего воздуха помещения. Пароизоляция мб грунтовку поверхности железобетонных плит горячей битумной или дегтевой мастикой, на которые укладывают утеплитель. Пароизоляцию выполняют не только обмазочной, но и рулонной из водонепроницаемых материалов. Рулонная пароизоляция может быть устроена из одного или двух слоев рубероида, пергамина, толя, толь-кожи, изола или бризола (для влажных помещений), поливинилхлоридной пленки, фольгоизола, пенополиэтилена или других синтетических пленок. Обмазочную пароизоляцию кроме битума и дегтя выполняют также и из поливинилхлоридного лака и изольной мастики. В качестве пароизоляции в покрытиях с несущими панелями из легких или ячеистых бетонов следует использовать покраски внутренней поверхности панелей эмалями, масляными и другими влагоустойчивыми красками. В местах примыкания покрытия к вертикальным поверхностям пароизоляционный слой необходимо поднимать на толщину утеплителя. Для предохранения пароизоляции от повреждения плитную теплоизоляцию следует укладывать на кровельных мастиках. Основанием под рулонную кровлю служит выравнивающий слой (стяжка), наносимый по утепляющему слою. Для теплоизоляции покрытий применяют плиты из легких или ячеистых бетонов; минераловатные плиты; асбестоцементные изоляционные, древесноволокнистые, цементно-фибролитовые, пенополистирольные, пенополиуретановые и т.п. плиты. Утеплитель – должен быть не сминаемым, недеформативным(минералов пилты ппж200, плиты на основе базальтового волокна, плиты из ячеистого бетона) нельзя применять сыпучие материалы, ограничено применение монолитных бетонов. Плиты урса марки П и должен иметь минимальный вес. Стяжка (из цементно-песчаного раствора толщиной 20-30 мм, асфальтобетона толщиной 25 мм, шлакобетона или асфальта толщиной 10-20 мм. При повышенных требованиях к непротекаемости кровли применяют стяжки, армированные сеткой из проволоки диаметром 4 мм с шагом 200 мм.)– является основанием под гидроизоляционный ковер. Основ материал – цементно песчаный раствор. М 100 150. Толщина зависит от материала ( толщина 15-40) укладывают квадратами размером 6х6 метров. Деформационный шов для того чтобы бетон не трескался, ленточная гидроизол шириной 150 с одной стороны приклеивают. Для предотвращения образования трещин в выравнивающих слоях следует предусматривать швы шириной 5-10 мм, разделяющие основание под кровлю на квадратные участки со стороной 6 м при цементно-песчаном слое и 4 м – при асфальтобетонном. По швам, заполняемым резинобитумной мастикой, укладывают полоски рубероида или пергамина шириной 100 мм. Гидроизоляционный материал – рубероид приклеивают на горячую битумную мастику 3-4 слоя в зависимости от уклона покрытия. Наплавляемые гидроизоляц материалы. Количество слоев зависимости от уклона кровли. Полиэтилен 2 слоя, техноэласт. Унифлекс. Мастичные кровли( горячие битумные мастики, водные эмульсии на основе полимеров). Новые материалы- рубемаст, тепломаст, бикрост, линокром, изопласт, основа стеклоткань. Мастичная кровля дешевле и долговечность 16-20 лет

.

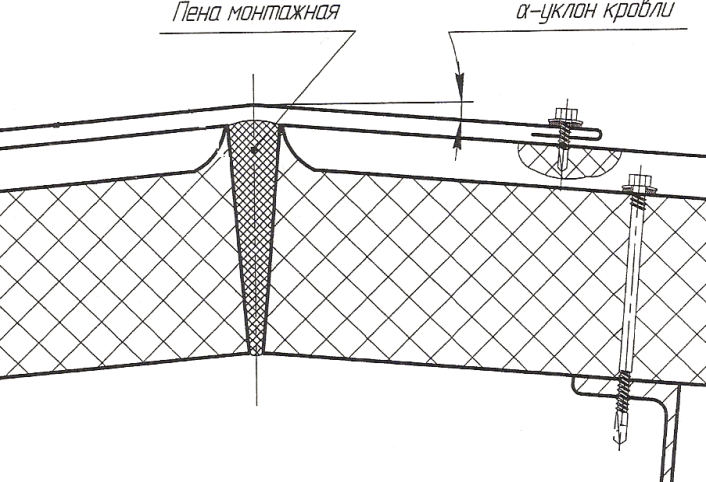

Рис. 18. Утепленное покрытие: а) по железобетонным плитам (в коньке); б) по стальному профнастилу (примыкание в месте перепада высоты); высоты); в) коньковый узел в покрытии из панелей типа «сэндвич»

30 Типы панелей по прогонам Неутепленные покрытия. Абц волнистые листы укладывают по стал прогонам с шагом 1.5 метра. Продольная нахлестка 150мм, поперечная 1 волна к прогонам крепят крюками. Стальные проф листы. Крксные асбестоцементные панели 1.5 на 3 м. изготавливаются из абц листов, утеплителя и каркаса, выпоненых из деревянных брусков. Легкие обшивочные листы толщиной 8-10 мм крепят к каркасу оцинкованными шурупами, клеем или винтом. В качестве утеплителя минераловатные плиты. Армоцементные плиты ребристого типа. По сравнению с холодными кровлями по железобетонным плитам они более экономичны: легче в 5-6 раз и имеют в 1,5-2 раза меньшую стоимость. Утепленное покрытие. по настилу из железобетонных плит или стальных профилированных листов с рулонной или мастичной кровлей. Наиболее распространенным типом покрытия является конструкция совмещенного покрытия, показанная на рис.18а.(большая масса) Панели коробчатого типа из 2х асбестоцементных листов, толщиной 10 мм. И соединенных по краям заклепками. Утеплитель минераловатные плиты. Панели по прогонам крепят кляммерами, а между собой стальными накладками. 3х слойные панели из 2х проф листов и слоя утеплителя между ними 60 – 80 мм.

Рис. 18. Утепленное покрытие: а) по железобетонным плитам (в коньке); б) по стальному профнастилу (примыкание в месте перепада высоты); высоты); в) коньковый узел в покрытии из панелей типа «сэндвич»

31 Легкие покрытия Применяют трех слой панели заводского изготовления, обшивкой явяется металл. Минус повышенный расход металла. Для экономии метала использ абц листы. 2 абц листа и швеллеры . по листам устраив гидроизол ковер. Легкосбрасыв кровли плотность до 120 кг на м2, 3-5 м2 на 100м3 объема здания. Бывают по жб плитам с отверсием и по прогонам. Мастичные кровли. Легкого типа покрытия выполняют с применением стального профилированного настила и современных эффективных утеплителей послойной сборки (рис. 18б) или готовых трехслойных панелей типа «сэндвич» (рис. 18в). при устройстве покрытий по стальным несущим конструкциям. распространение армированные панели сплошного сечения из легких и ячеистых бетонов. одновременно несущими элементами ограждающей части покрытия и теплоизоляцией. только в покрытиях над помещениями с нормальной или пониженной влажностью воздуха. панелям делают только выравнивающий слой и рулонный гидроизоляционный ковер. В неотапливаемых промышленных зданиях покрытия делают холодными, без утеплителя. В зданиях со значительными выделениями тепла покрытия при стальной кровле устраивают холодными, а при рулонной кровле, в целях снижения температуры стяжки и гидроизоляционного ковра, покрытия устраивают холодными с воздушной прослойкой или с теплоизоляционным слоем. В отапливаемых зданиях с нормальным температурно-влажностным режимом во избежание образования конденсата на внутренней поверхности покрытия, а при наружном водоотводе и в целях устранения возможности образования наледи на карнизах, ограждающие части покрытий делают утепленными. Асбестоцементные кровли укладывают обычно по стальным прогонам. Расстояние между прогонами под листы длиной 1750 мм должно быть 1,5 м, а для листов длиной 2800 мм – 1,25 м. Для армированных листов шаг прогонов принимают 3 м. Величина продольной нахлестки должна составлять 150-250 мм, а поперечной – на одну волну (рис.19а). Для обеспечения водонепроницаемости кровли в коньке ставят фасонные асбестоцементные листы. Вдоль конька, фонарей и карнизов устраивают дощатые рабочие ходы, а вдоль свесов при наружном водоотводе – ограждение. В кровлях предусматривают температурные швы через 12 – 24 м (рис. 19б). применением податливых креплений листов к прогонам. Листы покрывают тонким водонепроницаемым слоем битумной эмульсии или парафина, а также гидрофобизуют их кремнийорганическими составами, обеспечивающими полную водонепроницаемость асбестоцемента. Крепят листы к прогонам шурупами или болтами, а головки их, выступающие над поверхностью листов, закрывают противокоррозионными колпачками. Металлические кровли Оцинкованный профнастил укладывают на прогоны, устанавливаемые по узлам стропильных ферм, и крепят к ним самонарезающими болтами в каждой волне (рис. 20а). В средней ендове и в коньке покрытия зазоры между настилами перекрывают специальными полосами из оцинкованной кровельной стали сечением 240х0.8 мм. По длине настилы соединяют комбинированными заклепками с шагом 500 мм. В местах устройства температурных швов в покрытии применяют стальные компенсаторы (рис. 20б). В примыканиях к стенам, фонарям и конькам применяются специальные штампованные фасонные детали. Металлическую кровлю также выполняют из рулонированного тонколистового материала (стали или алюминиевого сплава) толщиной 1 мм. Устраивают такую кровлю следующим образом: к прогонам, расположенным через 1,5 м на уровне верхних полок крепят поперечные элементы – распорки с шагом 2 м. На созданные ячейки каркаса размером 1,5х2 м опирают кровельные ленты, которые для придания кровле необходимой жесткости и получения гладкой поверхности натягивают и приваривают к прогонам и распоркам точечной сваркой. Алюминиевые ленты прикрепляют к каркасу специальными клямерами.

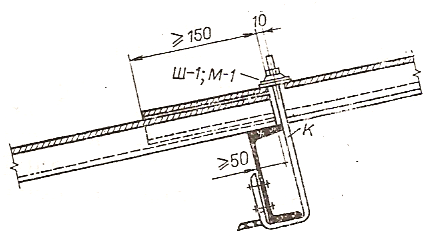

Рис. 19. Кровля из асбестоцементных листов: а – крепление листов к прогонам; б – деформационный шов

Рис. 20. Кровля из профилированных листов: а) крепление профилированных листов к прогонам; 2 - самонарезающие болты; б) деформационный шов; 4 - прогоны; 5 - самонарезающие болты; 6 - ось поперечного температурного шва

32 Кровли По типу гидроизоляции кровли подразделяют на: - рулонные; - мастичные; - металлические; - асбестоцементные.Кровли работают в тяжелых эксплуатац условиях(неравносмерная осадка вибрация усадка жб настилов). Материал и конструкцию кровли назначают в зависимости от уклона покрытия и вида воздействий. Требования к кровлям. Прочность, водонепроницаемость долговечность. Стойкость против эксплуатационных и атмосферных воздействий. Рулонные кровли: толь гидроизол рубероид полимерные пленки... для наклейки используют горячие и холодные мастики на основе дегтя битума. Для обеспечения водонепроницаемости кровли устраивают из нескольких слоев в зависимости от уклона:i ≥ 15% - 2-х- слоеные без защитного слоя;i ≥ 10% - 3-х слойные без защитного слоя; 2,5% ≤ i < 10% - 3-х слойные с защитным слоем; 0 ≤ i ≤ 2,5% - 4-х слойные и более с защитным слоем. Кровли с количеством слоев более 4-х применяют в эксплуатируемых покрытиях либо на тех участках, где установлено технологическое оборудование. Для уменьшения вредного влияния атмосферных воздействий и предохранения от механических повреждений в кровлях с уклоном менее 10% устраивают защитный (бронирующий) слой. Его выполняют из гравия светлых тонов (зерна 5-15 мм) или слюдяной крошки. Защитный слой связывают с гидроизоляцией мастикой какую используют при наклейки рулонного ковра. Также ум. окраской ее в светлые тона (например, известковой или алюминиевой краской). Однако окраска кровель недолговечна, особенно в районах с загрязненной атмосферой. Более долговечен и надежен в эксплуатации рубероид, покрытый с наружной стороны алюминиевой фольгой, хорошо отражающей большую часть солнечных лучей. В местах примыкания рулонных кровель к выступающим элементам, а также на участках ендов и карнизов предусматривают дополнительные слои гидроизоляционного ковра (2 – 4 слоя). Ковер, смазанный мастикой, заводят на выступающие части и крепят к ним гвоздями, дюбелями, а стык промазывают мастикой или закрывают фартуком из оцинкованной кровельной стали. Мастичные кровли более долговечны и дешевле рулонных на 40%. Такие кровли целесообразны для крыш, подвергающихся механическим воздействиям и опасности возгорания от искр и горячих газов. горячих битумных или битумно-резиновых мастик, а также из холодных битумно-латексных эмульсий и асфальта. На мастичную кровлю сверху наносят защитный слой из гравия или алюминиевой краски. Состав мастичной кровли выбирают в зависимости от уклона. В отличие от рулонных кровель, укладываемых на битумных или дегтевых мастиках, кровли из эластомеров имеют надежное сцепление с любым основанием, хорошо сопротивляются резким температурным колебаниям, не образуя при этом трещин, имеют низкие эксплуатационные расходы, но высокую первоначальную стоимость. Эта кровля устраивается следующим образом: на основание наносят тонкий слой неопрена, по которому распыляют слой стекловолокна толщиной 2 мм. Затем покрывают четырьмя слоями неопрена толщиной 3 мм каждый. Наружная поверхность неопрена защищают двумя слоями сульфохлорированного полиэтилена толщиной до 3 мм каждый. Общая толщина кровли составляет 20 мм. Защитный слой из сульфохлорированного полиэтилена в случае износа может быть обновлен. В нашей стране в последнее время устраивают мастичные кровли из полимерных синтетических материалов: - поливинилхлоридные; - виниловые; - неопреновые. Их наносят напылением. Они обладают высокими водоизоляционными свойствами, атмосфероустойчивы, морозостойки и эластичны.

33 Водоотвод наружный и внутренний. Наружный неорганизованный, т.е сброс воды посредством карниза, и организованный – по желобам и водосточным трубам. Внутренний- когда здание отапливаемое и высота карниза или парапета больше 10 метров. Водосточные трубы крепят к колонам. Покрытия многопролетных неотапливаемых зданий с внутренним водоотводом допускается проектировать при наличии производственных тепловыделений, обеспечивающих положительную температуру внутри зданий или при устройстве специального обогрева водосточных воронок и труб. Нельзя устраивать сток воды с утепленных покрытий над отапливаемыми помещениями на холодную кровлю неотапливаемых зданий. Размещение водосточных воронок на кровле производят в зависимости от конструктивного решения здания, профиля кровли и допустимой площади водосбора на одну воронку. На скатных кровлях водосточные воронки располагают в пониженных ее участках – ендовах. При плоских покрытиях в каждом ряду колонн устанавливают не менее одной воронки. Площадь водосбора, приходящаяся на одну воронку, определяют расчетом в зависимости от типа и уклона кровли, а также от конструкций водосточной системы. q20 , л/с на 1га – интенсивность дождя продолжительностью 20 минут. При проектировании системы внутренних водостоков и определении площади кровли на одну воронку интенсивность дождя продолжительностью 20 минут принимают в зависимости от района строительства. Расстояния между воронками для скатных кровель должно быть не более 48 м. В плоских покрытиях максимальная длина пути воды не должна превышать 150 м. Расположение воронок на кровле должно иметь единую стандартную привязку к модульным координационным осям здания: к продольным осям – 450 мм, к поперечным – 500 мм. При такой привязке обеспечивается единообразное расположение и устройство отверстий в унифицированных плитах покрытий для установки водоприемных воронок. К одному стояку обычно предусматривают присоединение минимального числа воронок. В случае присоединения двух воронок их располагают симметрично по отношению к стояку. Для увеличения пропускной способности воронок подвесные трубопроводы с несколькими водосточными воронками (в случае их наличия) располагают от поверхности кровли на расстоянии, равном не менее 12 диаметров патрубка воронки. Воронки и патрубки изготавливают из чугуна. В местах отверстий для установки водоприемных воронок основной гидроизоляционный ковер усиливают двумя слоями рубероида и одним слоем стеклоткани на мастике размером 0.5х0.5 м и прижимают специальным кольцом. Над помещениями с избыточными выделениями тепла в кровлях по настилу из железобетонных плит и по стальному профилированному настилу уширенный патрубок устанавливают в стальной поддон. В месте отверстия стальной настил усиливают парными уголками. В утепленных кровлях по настилу из железобетонных плит патрубок устанавливают в специальный керамзитобетонный блок или кольцо из асбестоцементной трубы. Устройство водоприемной воронки в покрытии с настилом из железобетонных плит приведено на рис. 21.
