5. Расчетная часть:
5.1. Раздел проектирования абк:
5.1.1. Исходные данные:
Место строительства – г. Магнитогорск;
Климатический район – 1В;
Температура внутреннего воздуха tint = + 16ºС;
По санитарной характеристике производственных процессов работающие в цехе относятся к группе IБ. Цех работает в две смены;
По взрывной и пожарной опасности производственные процессы относятся к категории Д;
Общее количество рабочих – 120 человек;
Процент женщин – 35 (42 человека);
Цех работает в 2 смены:
- 1 смена: 72 человека (26 женщин и 46 мужчин);
- 2 смена: 48 человек (16 женщин и 32 мужчин);
Размещение АБК: отдельно стоящее здание;
Величина вестибюля:
;
Размер шкафчиков:
;
5.1.2. Нормативные показатели для проектирования АБК:
Нормативные показатели
Табл. 5.1
|
Группа производственных процессов |
Тип гардеробных, число отделений шкафа на 1 чел. |
Расчётное число человек |
Специальные бытовые помещения и устройства | |
|
На одну душевую сетку |
На один кран | |||
|
1Б |
Раздельные, по одному отделению |
4 |
20 |
Химчистка или стирка спецодежды |
Душевых сеток: 18 шт.: (11-мужских, 7-женских);
Кранов: 5 шт.;
Количество унитазов: 6 шт.: (3-мужских, 3-женских);
Ведомость подсчёта площадей помещений
Табл. 5.2
|
№, п/п |
Наименование помещений |
Расчётный показатель |
Расчёт
площади, норматив, ( |
Формула, ( |
Примечание |
|
А |
Б |
В |
Г |
Д |
Е |
|
1. |
Открытый гардероб: на плечиках |
На 1 место |
0,25 |
|
На 2 смежные смены |
|
2. |
Закрытый гардероб домашней мужской одежды: шкафы
одинарные
|
На 1 шкафчик |
0,59 |
|
На списочный состав |
|
3. |
Закрытый гардероб домашней женской одежды: шкафы
одинарные
|
На 1 шкафчик |
0,48 |
|
На списочный состав |
|
4. |
Кладовые спецодежды |
На 1 человека |
0,04 |
|
На списочный состав |
|
5. |
Помещения для сушки спецодежды |
На 1 человека |
0,15 |
|
Не менее
|
|
6. |
Душевые мужские, с учётом преддушевых, туалетов, проходов |
На 1 душевую кабинку |
6,0 |
|
На одну многочисленную смену |
|
7. |
Душевые женские, с учётом преддушевых, туалетов, проходов |
На 1 душевую кабинку |
6,0 |
|
На одну многочисленную смену |
|
8. |
Умывальные |
На один умывальник |
1,5 |
|
На одну многочисленную смену |
|
9. |
Уборные: -мужские -женские |
На один унитаз |
4,8 3,75 |
|
На одну многочисленную смену |
|
10. |
Туалет с умывальником |
На один унитаз |
3,5 |
|
На одну многочисленную смену |
|
11. |
Помещение личной гигиены женщин |
На 1 кабинку |
4,0 |
|
На одну многочисленную смену |
|
14. |
Место для чистки обуви, сушки волос, глажения: - для мужчин - для женщин |
На 1 человека |
0,02 0,03 |
|
Не менее
|
|
15. |
Курительная |
На 1 человека |
0,02 |
|
Не менее
|
|
16. |
Пункты питания: - комната приёма пищи - столовая - раздаточная |
На одно посадочное место |
1,0
2,6 |
|
В т.ч., зал
приёма пищи -
|
|
17. |
Помещения здравоохранения: - медпункт |
- |
18,0 |
28,4 |
|
|
18. |
Кабинет охраны труда |
- |
24,0 |
34,1 |
Со списочной численностью до 1000 человек |
|
19. |
Комната отдыха |
На 1 человека |
0,2 |
|
Не менее
|
|
20. |
Вестибюль |
На 1 человека |
0,2 |
|
Не менее
|
|
21. |
Административ-ные помещения |
На 1 человека |
4,0 |
|
- |
)
)
со
скамьями
со
скамьями
на 1 посадочное место
;
5.1.3. Объёмно-планировочное решение АБК:
- Ширина АБК:
;
- Длинна АБК:
;
- Этажность: 2 этажа;
- Высота этажа:
.
5.1.4. Технико-экономические показатели:
Площадь застройки:
;
Площадь общая:
;
Площадь конструктивная:
Строительный
объем:
;
5.1.5. Поэтажные схемы:

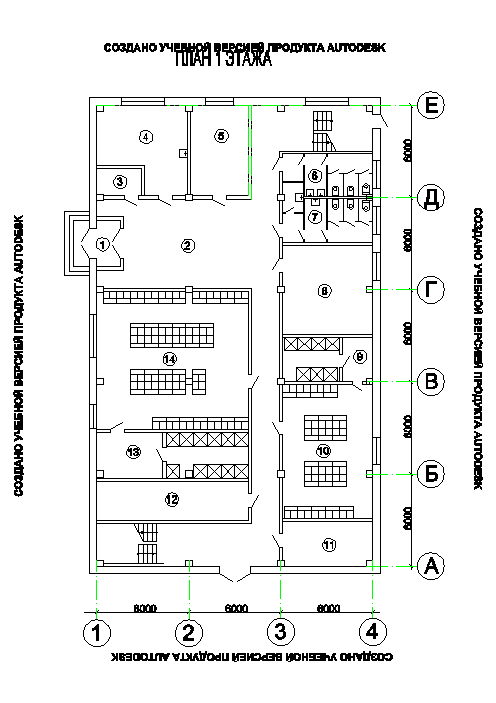

Экспликация помещений 1-го этажа
Табл. 5.3
|
№ поме- щения |
Наименование |
Площадь,
м |
Кат. поме- щения |
|
1 |
Тамбур |
52,3 |
|
|
2 |
Вестибюль |
4,5 |
|
|
3 |
Дежурный персонал |
5,2 |
|
|
4 |
Медпункт |
28,4 |
|
|
5 |
Кладовая спецодежды |
22,4 |
|
|
6 |
Туалет (муж.) |
15,0 |
|
|
7 |
Туалет (жен.) |
17,5 |
|
|
8 |
Открытый гардероб |
34,0 |
|
|
9 |
Душевая (жен.) |
17,0 |
|
|
10 |
Гардероб (жен.) |
51,1 |
|
|
11 |
Помещение личной гигиены женщин |
17,0 |
|
|
12 |
Места для чистки обуви, бритья, сушки |
24,8 |
|
|
13 |
Душевая (муж.) |
29,0 |
|
|
14 |
Гардероб (муж.) |
120,1 |
|
|
|
Общая площадь |
438,3 |
|
|
|
Лестницы, корридоры |
81,7 |
|

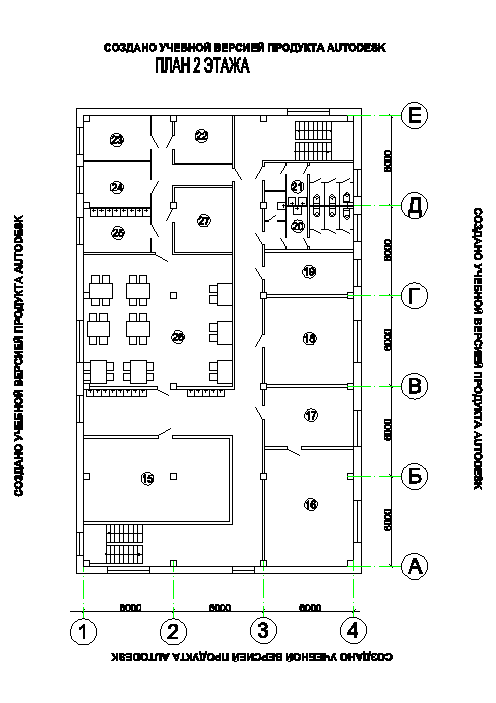

Экспликация помещений 2-го этажа
Табл. 5.4
|
№ поме- щения |
Наименование |
Площадь,
м |
Кат. поме- щения |
|
15 |
Комната отдыха |
53,0 |
|
|
16 |
Администрация |
45,6 |
|
|
17 |
Секретарь |
23,0 |
|
|
18 |
Комната охраны труда |
34,1 |
|
|
19 |
Курилка |
16,5 |
|
|
20 |
Туалет (жен.) |
17,5 |
|
|
21 |
Туалет (муж.) |
15,0 |
|
|
22 |
Кладовая |
12,1 |
|
|
23 |
Холодный цех |
13,0 |
|
|
24 |
Горячий цех |
13,4 |
|
|
25 |
Моечная |
11,1 |
|
|
26 |
Столовая |
86,3 |
|
|
27 |
Доготовочная |
16,9 |
|
|
|
Общая площадь |
422,4 |
|
|
|
Лестницы, корридоры |
115,0 |
|
