4.2.3. Стены:

Наружные стены выполнены из трехслойных панелей (см. теплотехнический расчет стеновой панели) толщиной 270 мм. По характеру восприятия нагрузки – навесные.

Стеновые панели имеют габариты:

- длина: 6000 мм;

- ширина: 1200, 1800 мм.

4.2.4. Балки подкрановые:

Подкрановые балки – железобетонные для кранов грузоподъемностью 20-32т.

- при шаге колонн 6м: балки таврового сечения габаритами ,

- при шаге колонн 12м: балки таврового сечения габаритами

4.2.5. Фермы стропильные:

В качестве основных несущих конструкций покрытия в проекте использованы сборные железобетонные безраскосные стропильные фермы для малоуклонных кровель, толщиной 240 мм, предназначенных для перекрытия пролетов промышленных зданий 18 и 24 м.

Фермы выпускают по серии 1.463-3.

Спецификация материалов на устройство стропильных ферм

Таблица 4.4

Поз.	Обозначение	Наименование	Кол.	Масса ед.,кг	Прим.
СФ-1	Серия 1.463-3	Ферма стропильная 24х3,0	33	12,8

4.2.6. Фермы подстропильные:

Подстропильные фермы устанавливаются в среднем ряде колонн, шаг которых отличен от шага крайних колонн. В проекте использованы железобетонные подстропильные фермы для малоуклонной кровли при шаге колонн 12м. Подстропильные фермы выпускают по серии 1.463-4.

Спецификация материалов на устройство подстропильных ферм

Таблица 4.5

Поз.	Обозначение	Наименование	Кол.	Масса ед.,кг	Прим.
ПФ-1	Серия 1.463-4	Ферма подстропильная 11,8х3,0	2
ПФ-2	Серия 1.463-4	Ферма подстропильная 12х3,0	3

4.2.7. Плиты покрытия:

Плиты покрытия – ребристые, сборные железобетонные предварительно напряженные. Плиты предназначены для покрытия производственных зданий с шагом несущих конструкций 6 м. Плиты выпускают по серии 1.465-3. Размеры плит 3,0х6,0 м. (см. теплотехнический расчет покрытий).

Спецификация материалов плит покрытий

Таблица 4.6

Поз.	Обозначение	Наименование	Кол.	Масса ед.,кг	Прим.
ПП-1	1.465-3	Плита покрытия	240	150

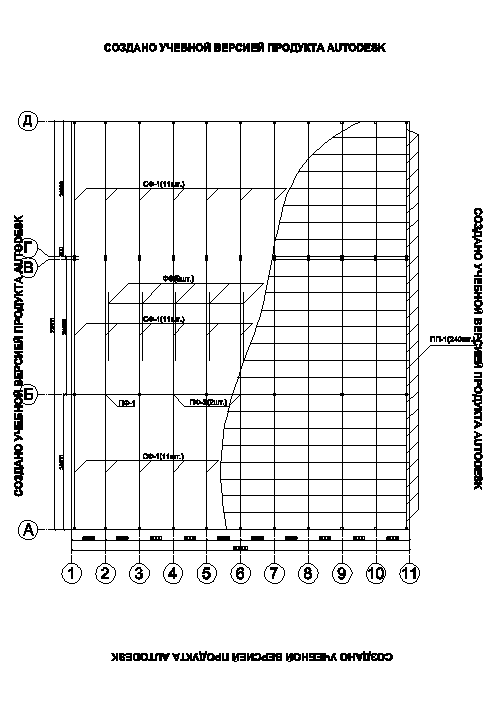

Схема плит покрытий

4.2.8. Водоотвод:

Водоотвод в здании - внутренний организованный, воронки установлены в ендовах по осям А, Б, В, Г, Д,

Привязка воронок к поперечной оси – 500мм, к продольной – 450мм.

Минимальное количество воронок рассчитано из условий [1]:

1. Конструкция кровли – малоуклонная.

2. Интенсивность дождя продолжительностью 20мин в данном климатическом районе

на одну воронку.

3. Площадь кровли составляет 4320м²

Минимальное количество воронок из этих условий n=3.

Всего на покрытии запроектировано 10 воронок.

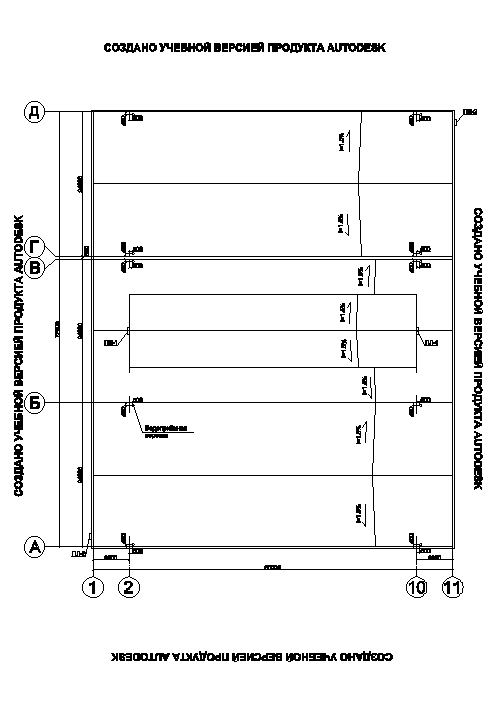

Схема кровли

4.2.9. Лестницы:

Исходя из требований пожарной безопасности и технического обслуживания кровли, запроектировано 5 металлических лестниц. Для подъема на крышу предусмотрены две лестницы, установленные в торцах здания. Лестницы начинаются с высоты 2 метра от уровня земли.

4.2.10. Фонари:

В пролете Б-В предусмотрен светоаэрационный фонарь, расположенный вдоль пролета здания.

Ширина фонаря: 12.00 м.

Длина фонаря: 48.00 м (фонари не доведены до торца пролета на размер одного шага стропильных конструкций).

Фонари одноярусные. Высота переплета – 1,25м.

Несущие элементы фонарей – поперечные фонарные фермы, выполненные из прокатных профилей (стойки – из швеллеров, раскосы – из спаренных уголков, горизонтальные связи между стойками – из одинарных уголков). Высота ферм – 2800 мм. Шаг фонарных ферм – 6.00 м, в соответствии с шагом стропильных конструкций.

Ограждающие элементы фонарей выполнены аналогично ограждающим конструкциям здания в целом.

Спецификация материалов на устройство фонарных ферм

Таблица 4.7

Поз.	Обозначение	Наименование	Кол.	Масса ед.,кг	Прим.
ФФ-1	Серия 1.464-11/82	Ферма фонарная -2с	9	195

4.2.11. Остекление:

Площадь остекления принята на основании светотехнического расчета.

Остекление ленточное равное 48м.

Высота оконных проемов:

- первый ярус – 4,2 м;

- второй ярус – 1,2 м.

Заполнение оконных проемов: однокамерное остекление в одинарных переплетах из стекла с твердым селективным покрытием в алюминиевых переплетах (принято на основании теплотехнического расчета).

4.2.12. Ворота и двери:

В пролетах А-Б, Б-В и Г-Д предусмотрены автомобильные въезды – ворота размером 4,2х4,2м, 3,6x3,6м и 3,0x3,0м соответственно. По конструкции открывания ворота – распашные, по количеству полотен – двупольные, с устройством калитки в одном из полотен.

Проход людей в здание также осуществляется через утепленный переход из административно-бытового корпуса.

4.2.13. Полы:

Конструкция полов одинакова во всех пролетах здания.

Рис 4.1 Экспликация полов
