Расчетная часть
Теплотехнический расчет
Исходные данные для расчета
Зона влажности региона – нормальная по СНиП [15] (прил. 1).
Влажностный режим помещения – нормальный.
Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности – Б по СНиП [15] (прил. 2).
Расчетная
температура внутреннего воздуха
.
Расчетная
температура наиболее холодной пятидневки
.
Средняя
температура отопительного периода
.
Продолжительность
отопительного периода
.
Расчет наружной стены
Из условия энергосбережения теплотехнический расчет наружных стен следует производить по нижеследующей методике.
Градус-сутки отопительного периода следует определять по формуле
,
(4.1)
где
- расчетная температура внутреннего
воздуха, принимаемая согласно ГОСТ
12.1.005-88 и нормам проектирования
соответствующих зданий и сооружений;
и
- средняя температура (ºС) и продолжительность
(сут) периода со среднесуточной
температурой воздуха ≤8ºC,
принимаемые по СНиП [13].
по
СНиП [15] (табл. 1б).
Сопротивление теплопередаче ограждающей конструкции следует определять по формуле
,
(4.2)
где
- коэффициент тепловосприятия внутренней
поверхности ограждающих конструкций,
принимаемый по СНиП [15] (табл. 4);
-
коэффициент тепловосприятия (для зимних
условий) наружной поверхности ограждающей
конструкции, принимаемый по СНиП [15]
(табл. 6);
.
для каждого слоя наружной стены определены
в таблице 4.1.
Таблица 4.1
№ слоя (рис.4.1) |
Наименование материала |
Плотность
|
Коэффициент теплопередачи
|
Толщина слоя
|
Сопротивление теплопередаче
|
1 |
Гипсокартонные листы, п. 83 |
800 |
0,21 |
0,025 |
0,119 |
2 |
Кирпич силикатный, п. 87 |
1800 |
0,87 |
0,51 |
0,586 |
3 |
Утеплитель – жесткие минераловатные плиты, п. 134 |
200 |
0,08 |
x |
12,5x |
4 |
Штукатурка из цементно-песчаного раствора, п. 71 |
1800 |
0,93 |
0,03 |
0,032 |
В
формуле (4.2)
,
Подставляя в формулу (4.2), получим
.
(4.3)
Решая уравнение (4.3) находим требуемую толщину утеплителя x=0,171 м.
Принимаем толщину утеплителя в наружной стене 180 мм.
По формуле (4.2)
;
.
Принимаем толщину стены 720 мм (без внутреннего отделочного слоя).
Расчет чердачного перекрытия
Градус-сутки отопительного периода определяются по формуле (4.1)
,
,
где
,
для холодного чердака по СНиП [15] (табл.
1б).
Сопротивление теплопередаче ограждающей конструкции следует определять по формуле (4.2)
,
где
;
для
холодного чердака по СНиП [15] (табл. 6);
.
для каждого слоя чердачного перекрытия
определены в таблице 4.2.
Таблица 4.2

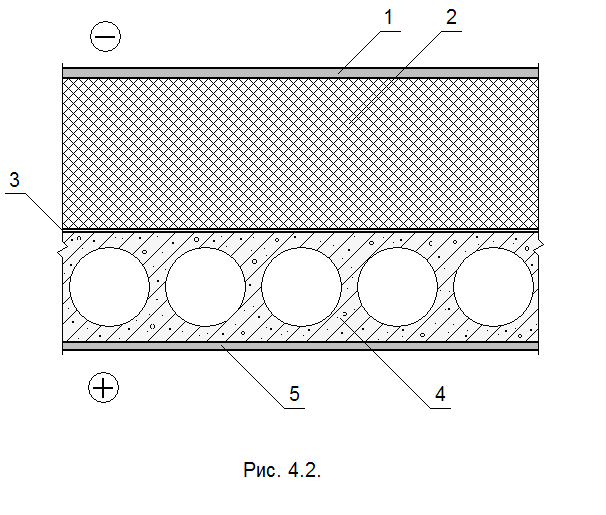

№ слоя (рис.4.2) |
Наименование материала |
Плотность
|
Коэффициент теплопередачи
|
Толщина слоя
|
Сопротивление теплопередаче
|
1 |
Цементно-песчаная стяжка, п. 71 |
1800 |
0,93 |
0,02 |
0,022 |
2 |
Утеплитель – жесткие минераловатные плиты, п. 134 |
200 |
0,08 |
x |
12,5x |
3 |
Пароизоляция – пергамин, п. 186 |
600 |
0,17 |
0,005 |
0,029 |
4 |
Железобетонная плита перекрытия, п. 1 |
2500 |
2,04 |
0,12 |
0,059 |
5 |
Потолок - цементно-песчаная стяжка, п. 71 |
1800 |
0,93 |
0,015 |
0,016 |
В
формуле (4.2)
,
.
Подставляя в формулу (4.2), получим
.
(4.4)
Решая уравнение (4.4) находим требуемую толщину утеплителя x=0,293 м.
Принимаем толщину утеплителя чердачного перекрытия 300 мм.
По формуле (4.2)
;
.
