Механический

период

ЭскизОбщая история

механического 13- тиразрядного суммирующего устройства с десятью колесами был разработан Леонардо да Винчи (1452-1519). По этим чертежам в наши дни фирма IBM в целях рекламы построила работоспособную машину.

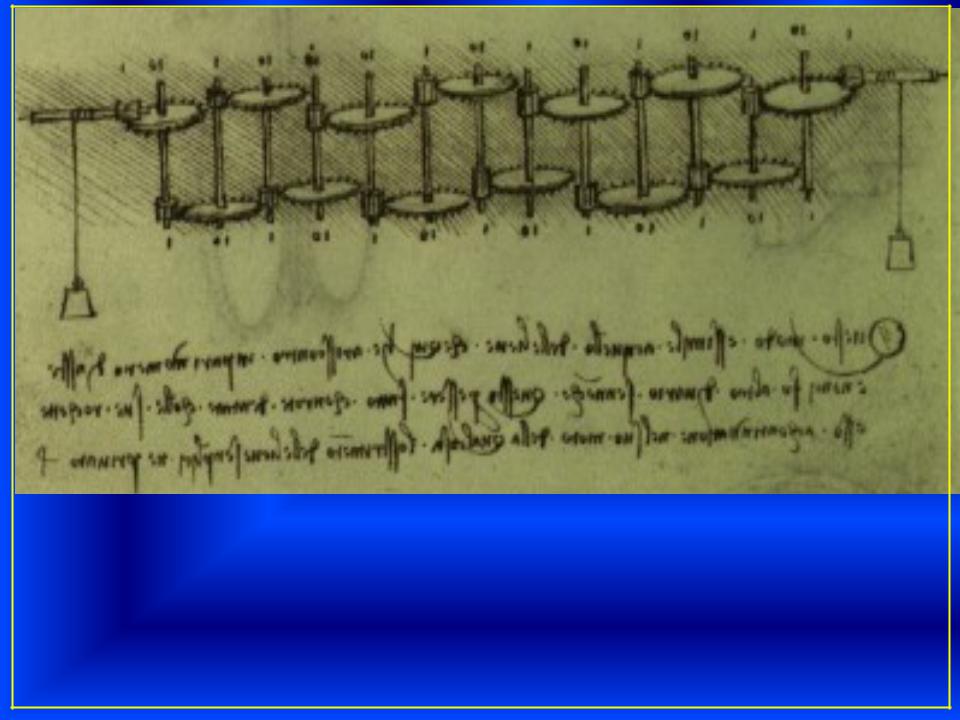

Чертеж суммирующей машины Леонардо да Винчи из так называемого Мадридского Кодекса, обнаруженного в Национальном Мадридском музее в 1967 г.

Сам кодекс датируется примерно 1500 годом.

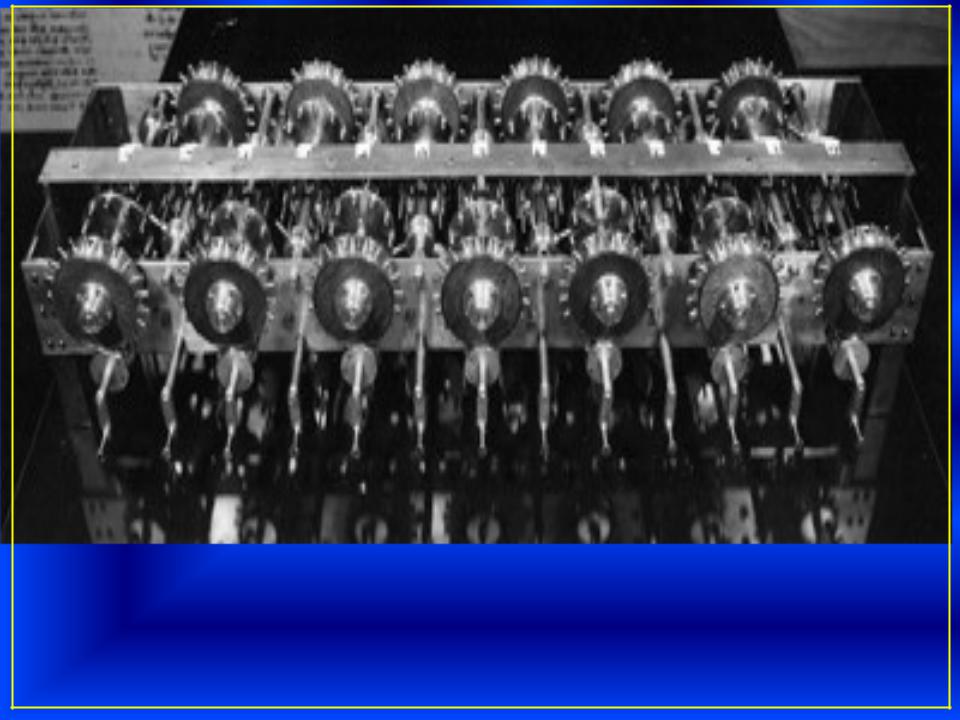

Современная реконструкция суммирующей машины Леонардо да Винчи.

Экспонируется в музее IBM. Используется в образовательных целях.

Неизвестно, была ли эта машина реализована. Неизвестно, знал ли о ней кто-либо, кроме самого автора.

Она не оказала никакого влияния на развитие средств обработки численной информации, но приоритет в области разработки механических вычислителей – за Леонардо.

Реконструированная модель умеет производить сложение и вычитание.

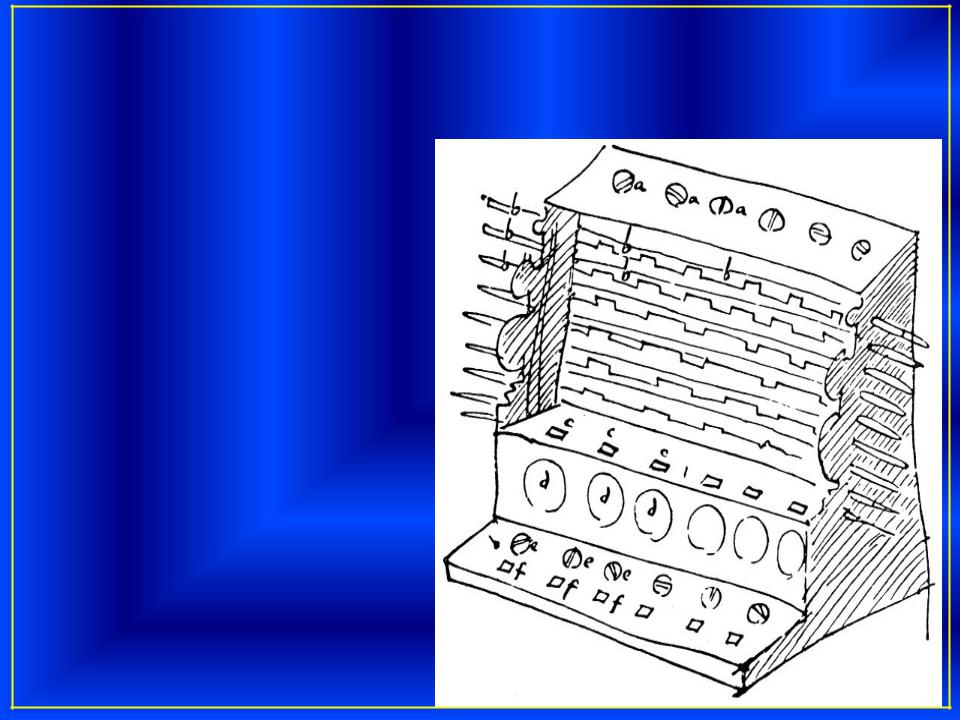

Механический калькулятор Вильгельма Шиккарда

1-ая механическая счетная машина (1623 г.) - автор профессор математик Шиккард, позволявшая производить все 4 действия арифметики. Оставалась неизвестной в течение 300 лет. Реконструирована в 1960 году.

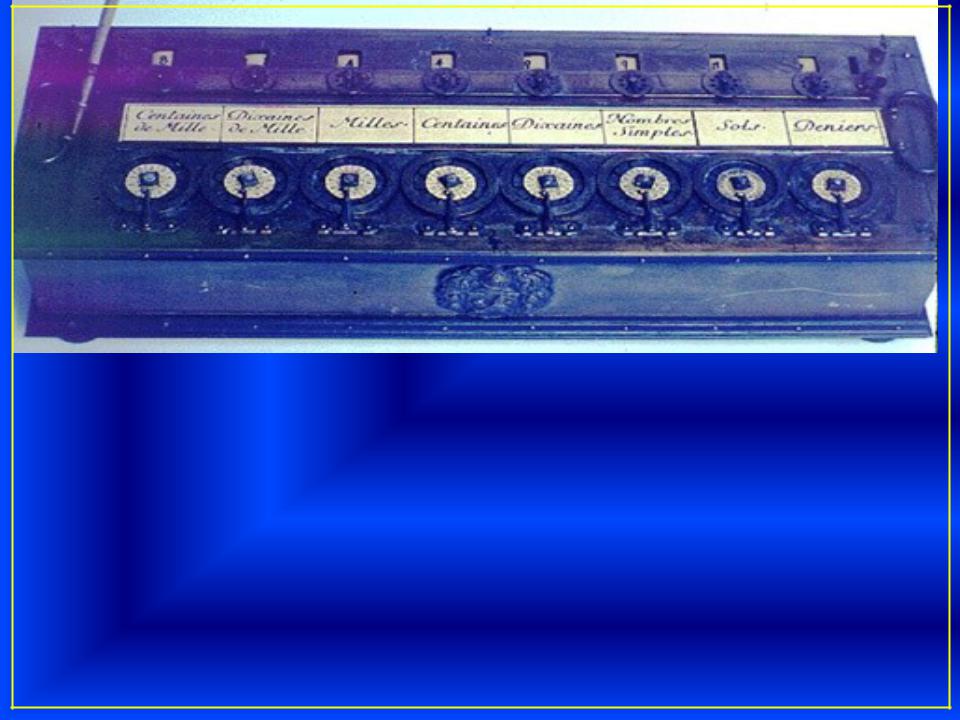

Машина Блеза Паскаля =

Паскалина

Считается, что первую механическую машину, которая могла выполнять сложение и вычитание изобрел в 1646г. молодой 18-летний французский математик и физик Блез Паскаль. Она называется "паскалина".

Формой своей машина напоминала длинный сундучок. Она была достаточно громоздка, имела несколько специальных рукояток, при помощи которых осуществлялось управление, имела ряд маленьких колес с зубьями. Первое колесо считало единицы, второе - десятки, третье - сотни и т.д. Сложение в машине Паскаля производится вращением колес вперед. Двигая их обратно, выполняется вычитание.

Паскалина – суммирующая машина Блеза Паскаля. 1642 г. Механизирован процесс переноса разрядов – с помощью длинного зуба на зубчатом колесе, который при полном обороте зацеплял колесо старшего разряда и проворачивал его на одно деление. Умела только складывать числа. Вычитание выполнялось как сложение с дополнительным числом. Этот принцип выполнения вычитания используется во всех современных компьютерах.

Машина Готфрида Лейбница

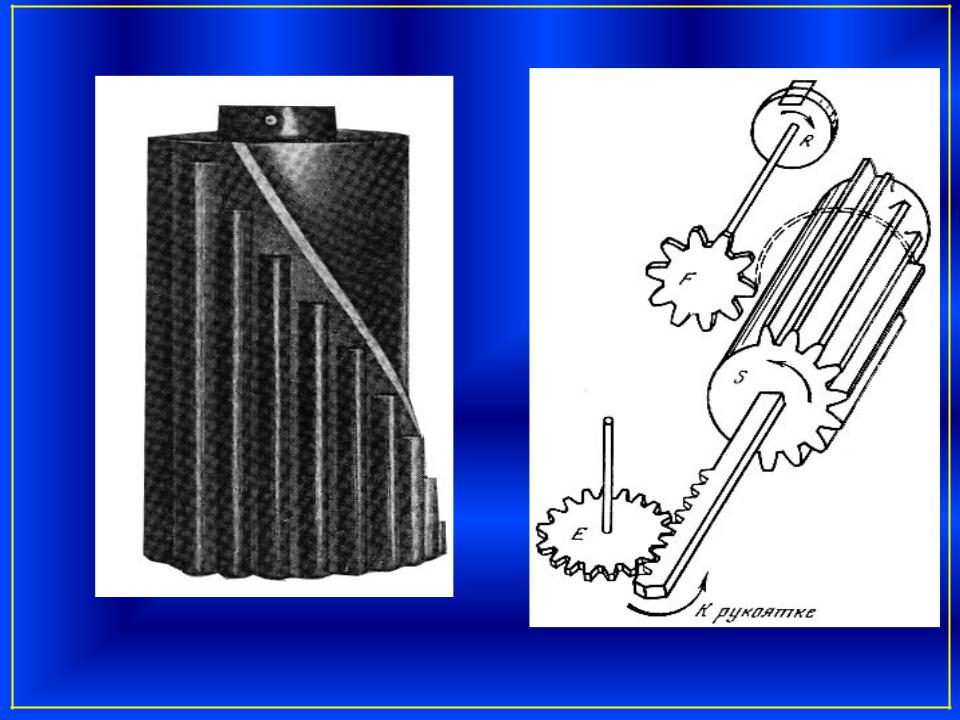

Машина, которая могла выполнять умножение и деление изобрел в 1671 г. немец Готфрид Лейбниц. Она была похожа на "Паскалину", имела движущуюся часть и ручку, которая крутила специальное колесо - механизм ускорял повторяющиеся операции сложения, необходимые для умножения. Повторение осуществлялось автоматически.
