4. Расчётная часть.

4.1. Теплотехнический расчет наружной стены Исходные данные

Стена из кирпича слоистой конструкции: внутренний слой - кирпичная кладка из керамического пустотного кирпича γ₀= 1600 кг/м , затем – утеплитель МВП плотностью

γ₀= 100 кг/м ; с внутренней стороны – гипсовые обшивочные листытолщиной 200 мм.

Расчет произведен для жилого девятиэтажного дома:

Место строительства – г. Ижевск.

Зона влажности – сухая.

Продолжительность отопительного периода z_ht=222 суток.

Средняя расчетная температура отопительного периода t_ht=-5,6^оС.

Температура холодной пятидневки t_ext=-34^oC.

Расчет произведен для девятиэтажного жилого дома:

Температура внутреннего воздуха t_int=+21^оС.

Влажность воздуха φ=55%.

Влажностный режим помещения – нормальный.

Условия эксплуатации ограждающих конструкций – А.

Коэффициент теплоотдачи внутренней поверхности ограждения α_int=8,7 Вт/м^{2 о}С.

Коэффициент теплоотдачи наружной поверхности ограждения α_ext=10,8 Вт/м^{2 о}С.

№	Наименование материала	γо, кг/м3	δ, м	λ, Вт/(м оС)	R, м2 оС/Вт
1	Облицовка ГКЛ	1050	0,02	0,34	0,059
2	Кирпич глиняный обыкн. на ц/перл. Растворе	1600	0,51	0,58	0,879
3	МВП жесткие	100	Х	0,06	Х

Расчёт

Определение градусо-суток отопительного периода по формуле (2) СНиП 23-02-2003:

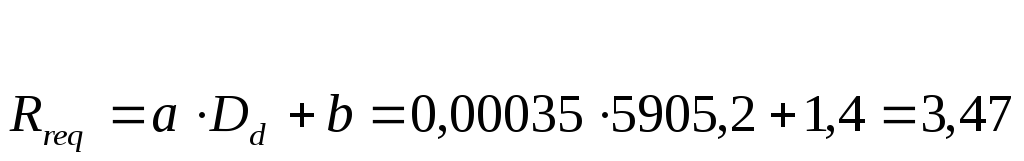

Нормируемое значение сопротивления теплопередаче наружных стен по формуле (1) СНиП 23-02-2003:

Для наружных стен из кирпича с утеплителем следует принимать общее сопротивление теплопередаче R_oс учетом коэффициента теплотехнической однородностиr, который для стен толщиной 510 мм равен 0,74

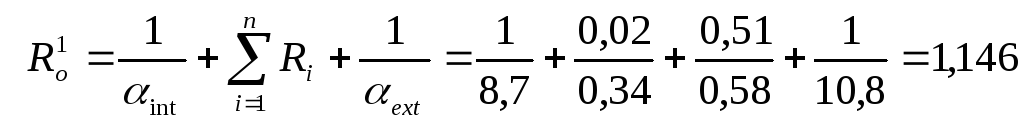

Общее термическое сопротивление стены без учета утеплителя:

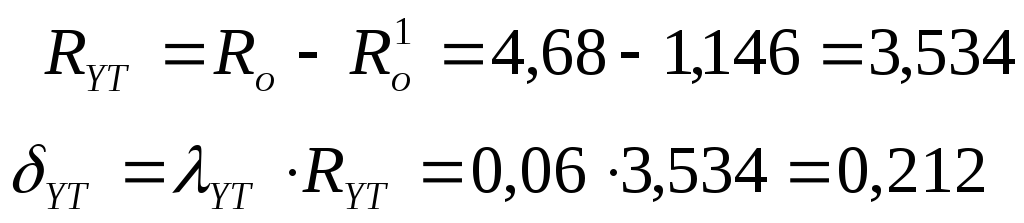

Термическое сопротивление утеплителя и его толщина:

Толщину утеплителя 220 мм.

Окончательная толщина стены будет равна (60+510+220)=790мм.

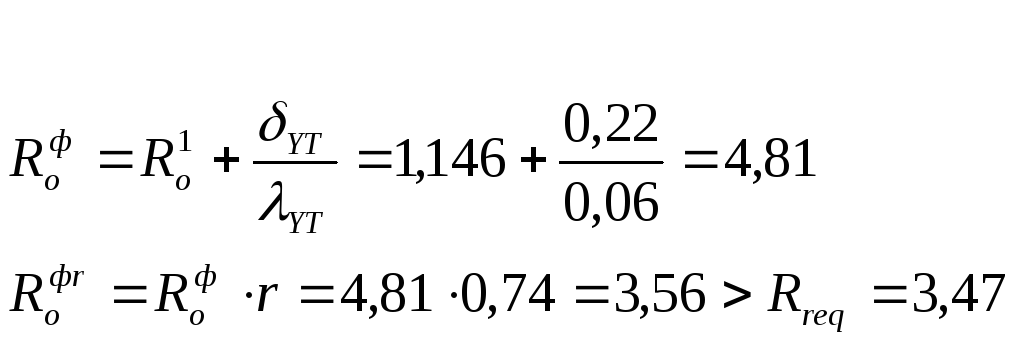

Проверку с учетом принятой толщины утеплителя:

Условие выполняется.

Проверка выполнения санитарно -гигиенических требований тепловой защиты здания

Проверка выполнения условия Δt≤Δt_n:

Согласно табл. 5 СНиП 23-02-2003 Δt_n=4^оС, следовательно, условие Δt=1,78 < Δt_n=4 выполняется.

Проверка выполнения условия τ^p_si>t_d:

Согласно приложению (Р) СП 23-101-2004 для температуры внутреннего воздуха t_int=21^оС и относительной влажности φ= 55% температура точки росыt_d= 11,62^оС, следовательно, условие τ_si=19,2>t_d= 11,62 выполняется.

Вывод. Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты здания.

4.2. Теплотехнический расчет оконного заполнения

Исходные данные

Продолжительность отопительного периода z_ht=222 суток.

Средняя расчетная температура отопительного периода t_ht= -5,6^оС.

Температура внутреннего воздуха t_int=+21^оС.

Расчет

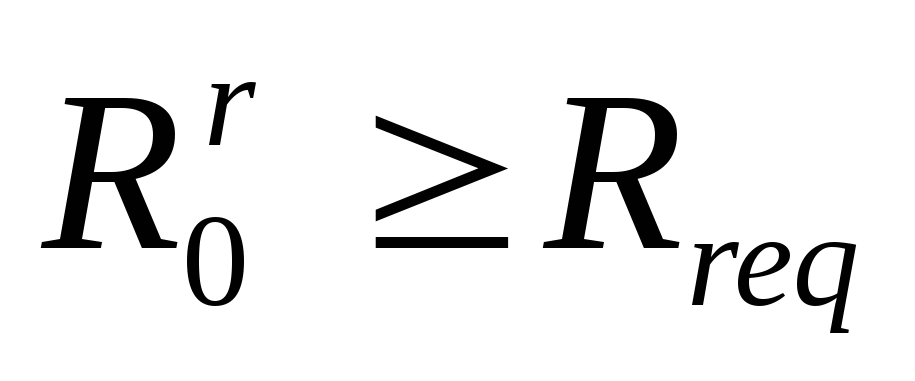

Необходимо выполнение условия

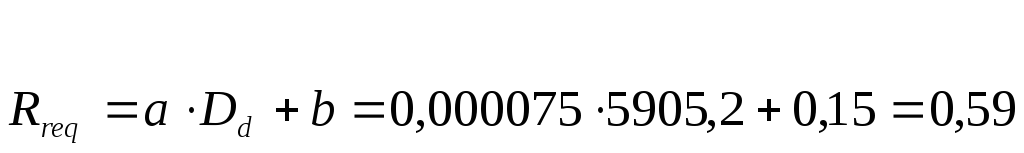

Согласно СП23-101-2004 данному условию удовлетворяетостекление – ОРС (тройное остекление с твердым селективным покрытием в раздельно – спаренных переплетах).

4.3. Теплотехнический расчет чердачного перекрытия

Исходные данные

Чердачное перекрытие состоит из конструктивных слоев, приведен­ных в таблице:

№	Наименование материала	γокг/м3	δ м	λ Вт/(моС)	R м2 оС/Вт
1	Железобетонная пустот. плита	2500	0,22	2,04	0,142
2	Пароизоляция -1 слой	600	0,005	0,17	0,294
3	МВП жесткие	200	Х	0,076	Х

Место строительства – г. Ижевск.

Зона влажности – сухая.

Продолжительность отопительного периода z_ht=222cуток.

Средняя расчетная температура отопительного периода t_ht= -5,6^оС.

Температура холодной пятидневки t_ext= -34^oC.

Расчет произведен для девятиэтажного жилого дома:

Температура внутреннего воздуха t_int=+21^оС.

Влажность воздуха φ=55%.

Влажностный режим помещения – нормальный.

Условия эксплуатации ограждающих конструкций – А.

Коэффициент теплоотдачи внутренней поверхности ограждения α_int=8,7 Вт/м^{2 о}С.

Коэффициент теплоотдачи наружной поверхности ограждения α_ext=12 Вт/м^{2 о}С.

Расчет

Определение градусо-суток отопительного периода по формуле (2) СНиП 23-02-2003:

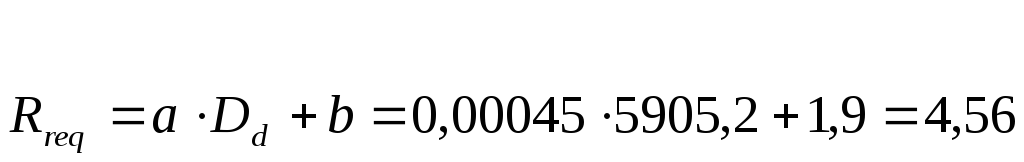

Нормируемое значение сопротивления теплопередаче чердачного перекрытия по формуле (1) СНиП 23-02-2003:

Теплотехнический расчет ведется из условия равенства общего термического сопротивления нормируемому:

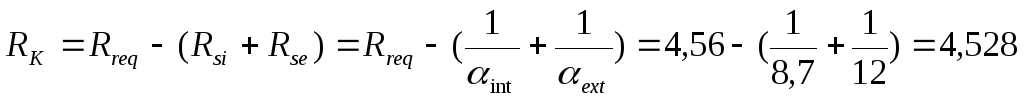

По формуле (7) СП 23-100-2004 определяем термическое сопротивление ограждающей конструкции

R_k

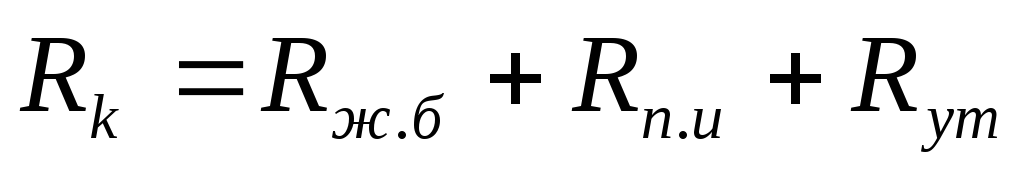

Термическое сопротивление ограждающей конструкции (чердачного перекрытия) может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.

где R_ж.б–термическое сопротивление железобетонной плиты перекрытия, величина которого составляет 0,142 м^{2 о}С/Вт;

R_п.и–термическое сопротивление слоя пароизоляции;

R_ут–термическое сопротивление утепляющего слоя.

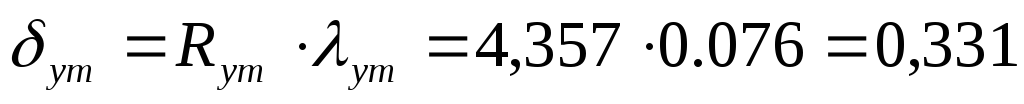

Используя формулу (6) СП 23-101-2004, определяем толщину утепляющего слоя

Принимаем толщину утеплителя равной 340 мм.
