Чердачное покрытие

Требуемое сопротивление теплопередаче покрытия:

Ro^gc= (t_int^g _- t_ext)/[0.28Gvenc(t_{ven -} t_int^g)+ (t_{int -} t_int^g)/Ro^gf+(Σql)/ Аgf-(t_int^g _- t_ext)agw/Ro^gw],

где с– удельная теплоемкость воздуха, равная 1 кДж/кг°С;

t_ven – температура воздуха, выходящего из вентиляционных каналов, °С, принимаемая равнойt_int + 1,5;

q– линейная плотность теплового потока через поверхность теплоизоляции, приходящаяся на 1м длины трубопровода, равная 35,2 Вт/м по СП [9] (табл.12);

l– длина трубопровода, м, определяемая по формуле:

l=Pх2, гдеP– периметр здания;

agw – приведенная площадь наружных стен теплого чердака, м²/м², определяемая по формуле:

agw =Agw/Agf;

Ro^gw– нормируемое сопротивление теплопередаче наружных стен теплого чердака, м²°С/Вт.

1. 0.28 Gvenc(t _{ven -} t _int^g) = 35,490

2. (t _{int -} t _int^g)/ Ro^gf = (20-15)/0,4425 = 11,299

3. (Σql)/ Аgf= 68,64х35,2/277,16 = 8,717

4. Ro^gw =aDd+b= 0,00035х3788,1+1,4 = 2,726

5. (t _int^g _- t _ext)agw/Ro^gw = (15+20)0,211х2,726 = 20,132

6. Ro^gc = (t _int^g _- t _ext)/[0.28 Gvenc(t _{ven -} t _int^g)+ (t _{int -} t _int^g)/ Ro^gf+(Σql)/ Аgf-(t _int^g _- t _ext)agw/Ro^gw] = 41/[35,490+11,299+8,717-20,132] = 1,159 (м²°С/Вт)

7. Ro^gc =1/α_int+R_k+1/α_ext

8) Rk= 1,159-0,115-0,043 = 1,001

Rk= R₁ + R₂ + R₃ + R₄ + R₅

R₃ = Rk – R₁ – R₂ – R₄ - R₅ = 1,001-0,059-0,016-0,029-0,142 = 0,755(м²°С/Вт).

R₃ = δ₃/λ₃

δ₃ = λ₃хR₃ = 0,046х0,755 = 0,035 м

Таблица 4.3

Принимаем толщину утеплителя чердачного покрытия 40 мм.

2. Выбор остекления

Градус-сутки отопительного периода:

Dd = (t _int-t _ht) z _ht,

Rreg=a Dd +b,

где а = 0,000075, b= 0,15 по СНиП [7] (таблица 1б).

Rreg = a Dd +b = 0,5117 (м²°С/Вт)

Принимаем тройное остекление в деревянных раздельно-спаренных переплетах.

3. Расчет звукоизоляции межкомнатной перегородки

Исходные данные для расчета:

Толщина гипсобетонной межкомнатной перегородки h= 100 мм.

Объемная плотность гипсобетонной перегородки γ = 1200 кг/м³.

Нормативное значение звукоизоляции R_w^н= 41 дБ.

Последовательность расчета:

1. Строим сетку координат графика зависимости R(f).

2. Строим оценочную кривую.

3. Строим расчетный график АВС. Для этого сначала определяем координаты точки В.

Абсцисса точки В определяется по СП [10] (табл. 8, 9):

ƒ _В = 35000/h,

где h– толщина перегородки.

ƒ _В = 35000/100 = 350кГ→315 – среднегеометрическая частота 1/3-октавной полосы.

Ордината точки В определяется по формуле:

R_B= 20 lgm_э - 12 = 20 lg 168 - 12 = 33(дБ),

где m_э- эквивалентная поверхностная плотность, определяемая по формуле:

m_э= γhk= 1200х0,1х1,4 = 168(кг/м²),

где k= 1,4 - коэффициент, учитывающий относительное увеличение изгибной жесткости, принимаемый по СП [10] (табл. 10);

γ - объемная плотность перегородки;

h – толщина перегородки.

4) Положение точки А находим, проведя горизонтальную прямую из точки В до пересечения с осью координат.

Координаты точки А: (33,100).

5) Для нахождения точки С проводим наклонную линию из точки В доR_C= б5дБ; угол наклона составляет 6 дб на октаву.

Точка С находится за пределами нормируемого диапазона частот.

6) Строим оценочную кривую и находим сумму неблагоприятных отклонений:

Сумма неблагоприятных отклонений: 107дБ > 32дБ.

Смещаем кривую вниз на 8 дБ.

Снова находим сумму неблагоприятных отклонений от смещенной оценочной кривой:

28дБ < 32дБ.

Итак, расчетный индекс изоляции воздушного шума перегородки R_w^p= 4бдБ >R_w^н=41дБ. Следовательно, конструкция перегородки удовлетворяет требованиям звукоизоляции.

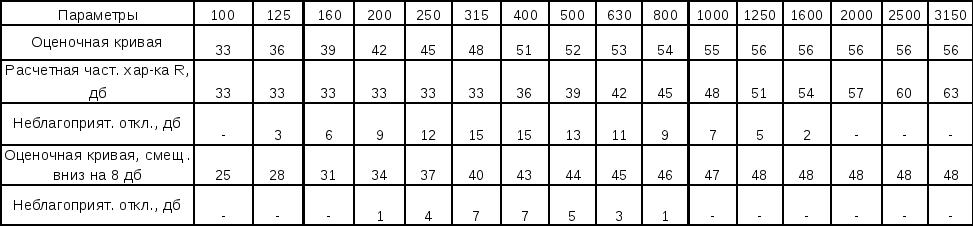

Таблица 4.4

Расчетный график
