Лабораторная работа N5

Тема: Синтез тригеррных устройств на логических элементах.

Цель: Исследование функционирования триггеров различного типа, реализованных на базовых элементах ТТЛ «И-НЕ».

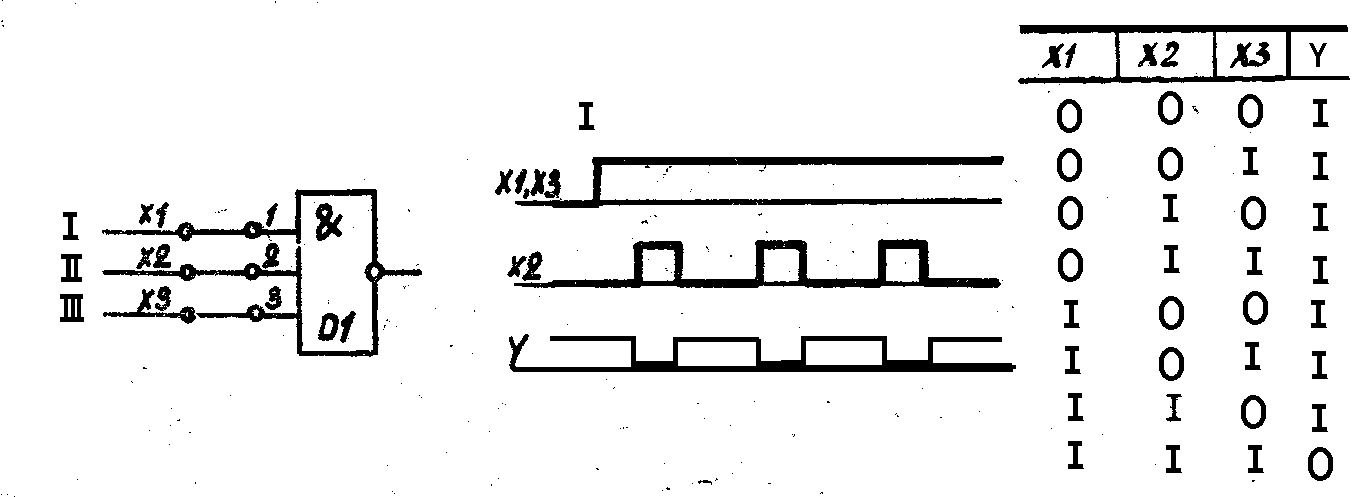

1. Исследование базового элемента ТТЛ «И-НЕ».

2. Исследование R-S тригерров.

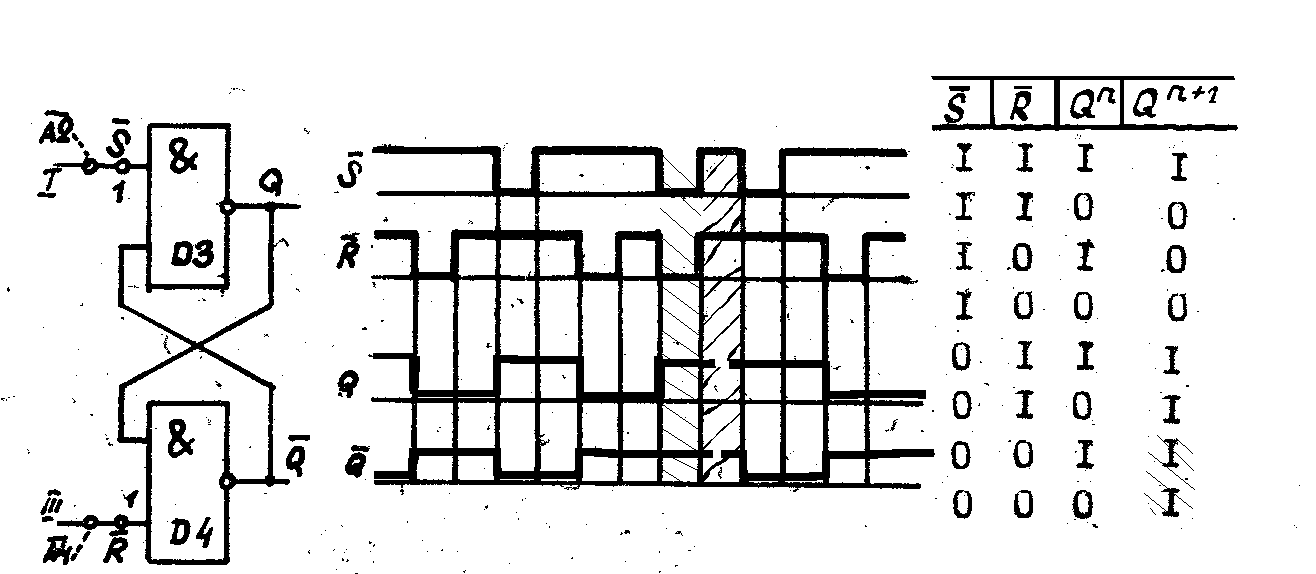

   1. Асихроный R-S тригерров.

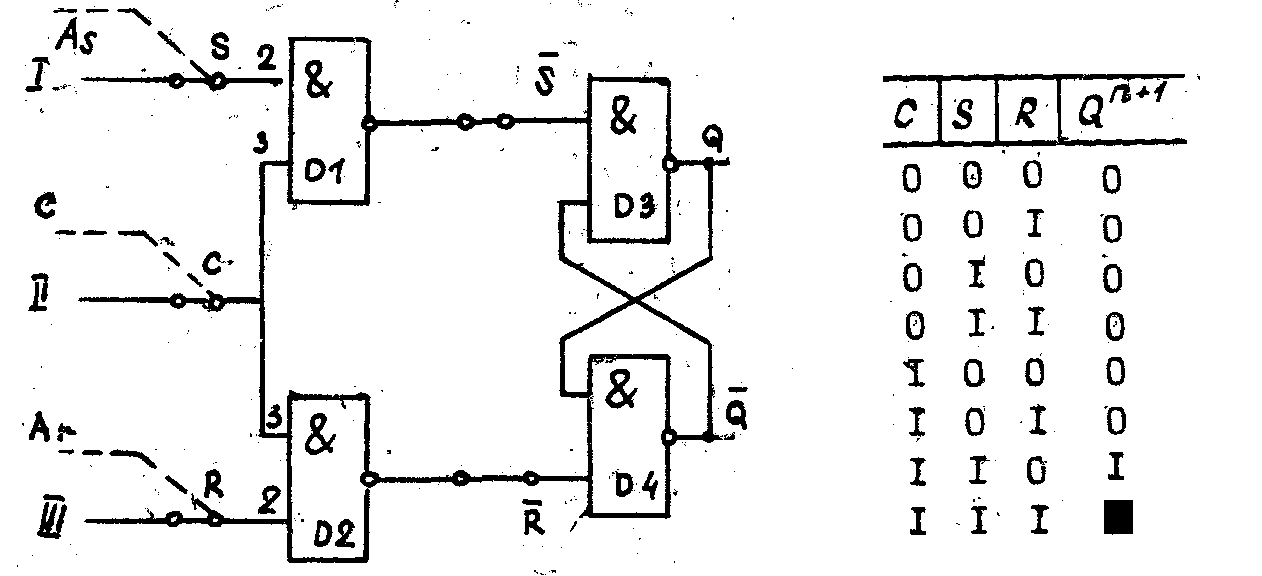

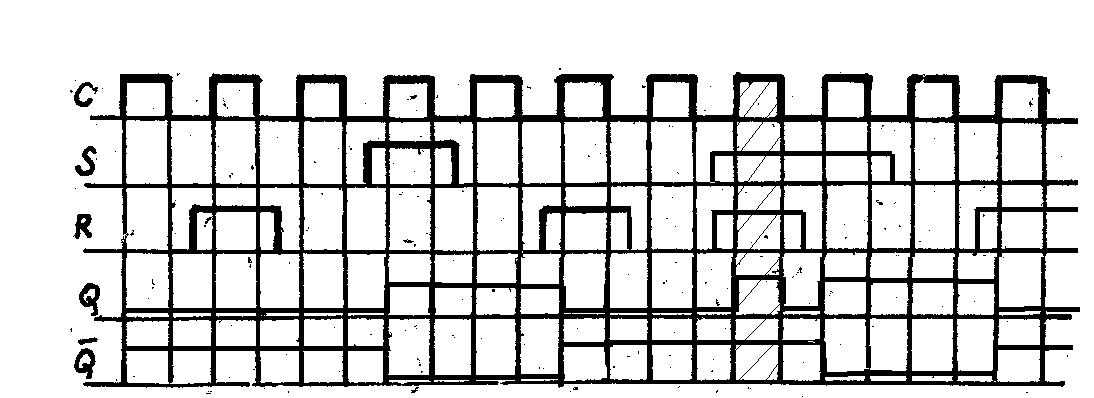

2. R-S триггер, синхронизированный по уровню.

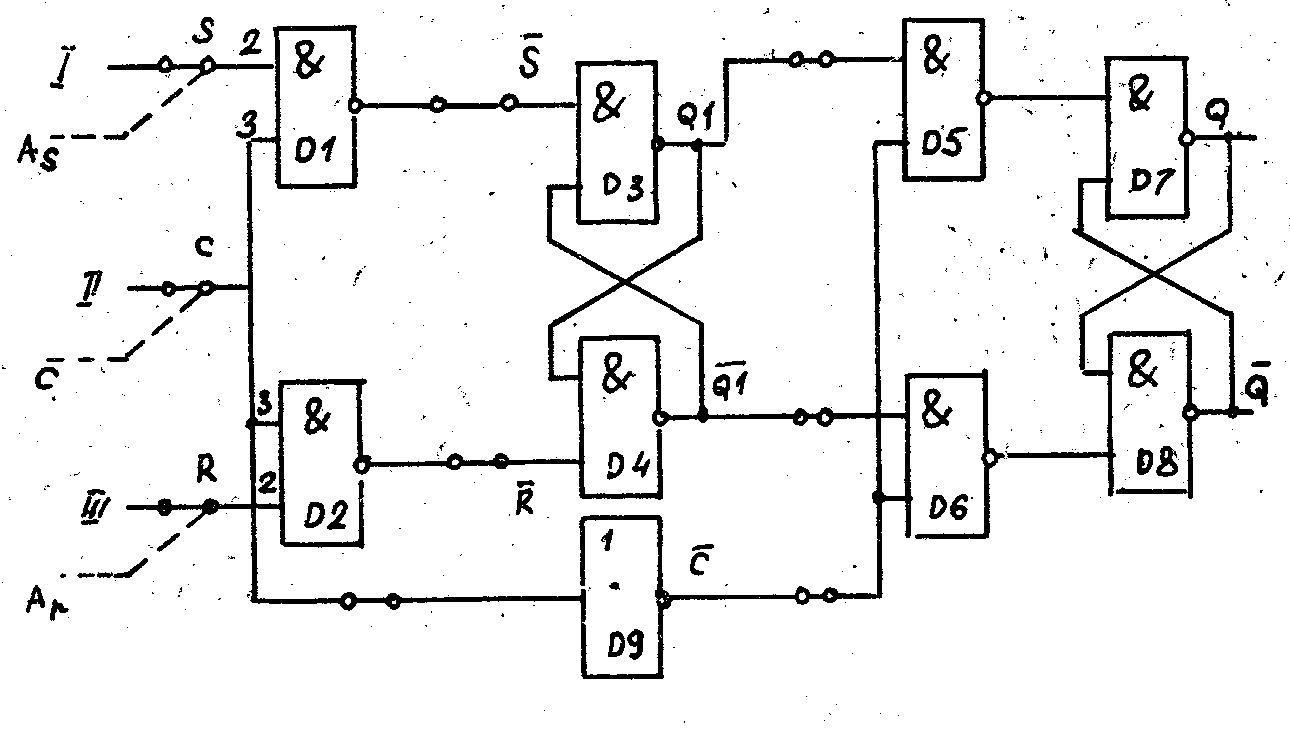

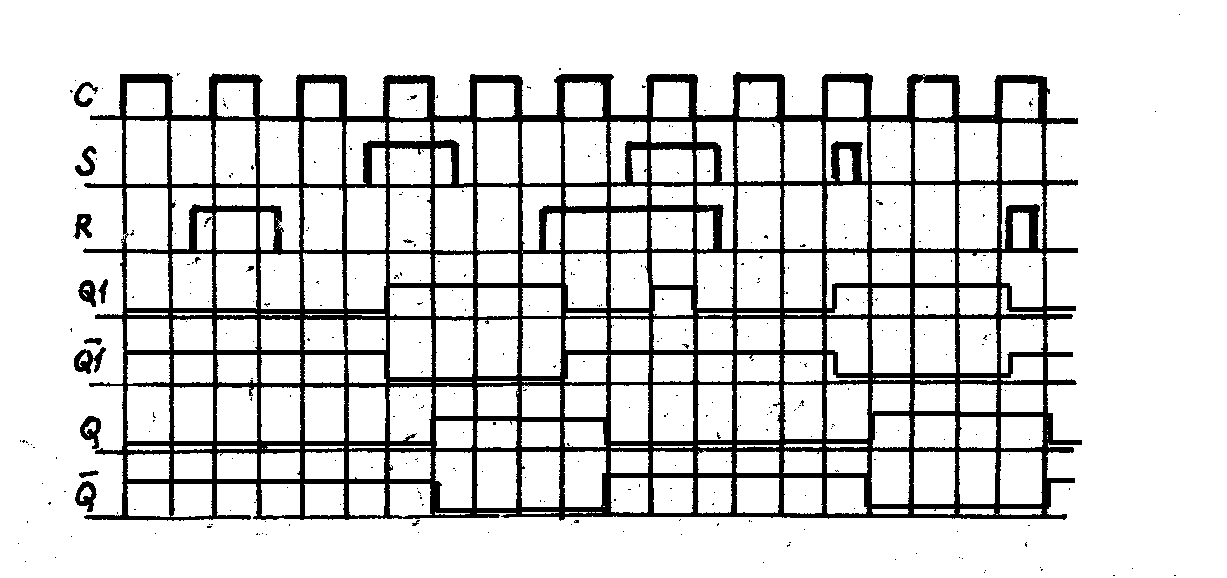

3. R-S триггер, синхронизированный фронтом

3. Исследование D-триггера, синхронизируемого по уровню.

4. Исследование T-триггера.

5. Исследование J-K триггера.

Выводы:

1. Асинхронные R-S –триггеры являются простейшими, однако, они получили широкое распространение в импульсной и цифровой технике. Они служат основой для триггеров других типов и требуют для своего построения два двухвходовых логических элемента «И-НЕ» или «ИЛИ-НЕ». Если на входе S=0, R=1- триггер переходит в состояние Q=1. Если S=1, R=0- триггер переходит в состояние Q=0. Состояние S=R=1-режим хранения, записанной в триггер информации, S=R=0- запрещенное состояние (неопределенность на выходе).

2. Существуют модификации R-S-триггера – триггеры, синхронизируемые фронтом или уровнем. Триггеры, синхронизируемые уровнем, меняют свое состояние при присутствии на входе разрешающих импульсов, а синхронизируемые фронтом при переходе разрешающего импульса из «1» в «0». Таблица переходов аналогична обычным R-S-триггерам.

3. При построении регистров широко используются D-триггеры. Их обозначение обусловлено свойством сохранять состояние логической «1» после снятия входного сигнала до прихода очередного тактового импульса. Существуют D-триггеры, синхронизируемые фронтом и синхронизируемые уровнем.

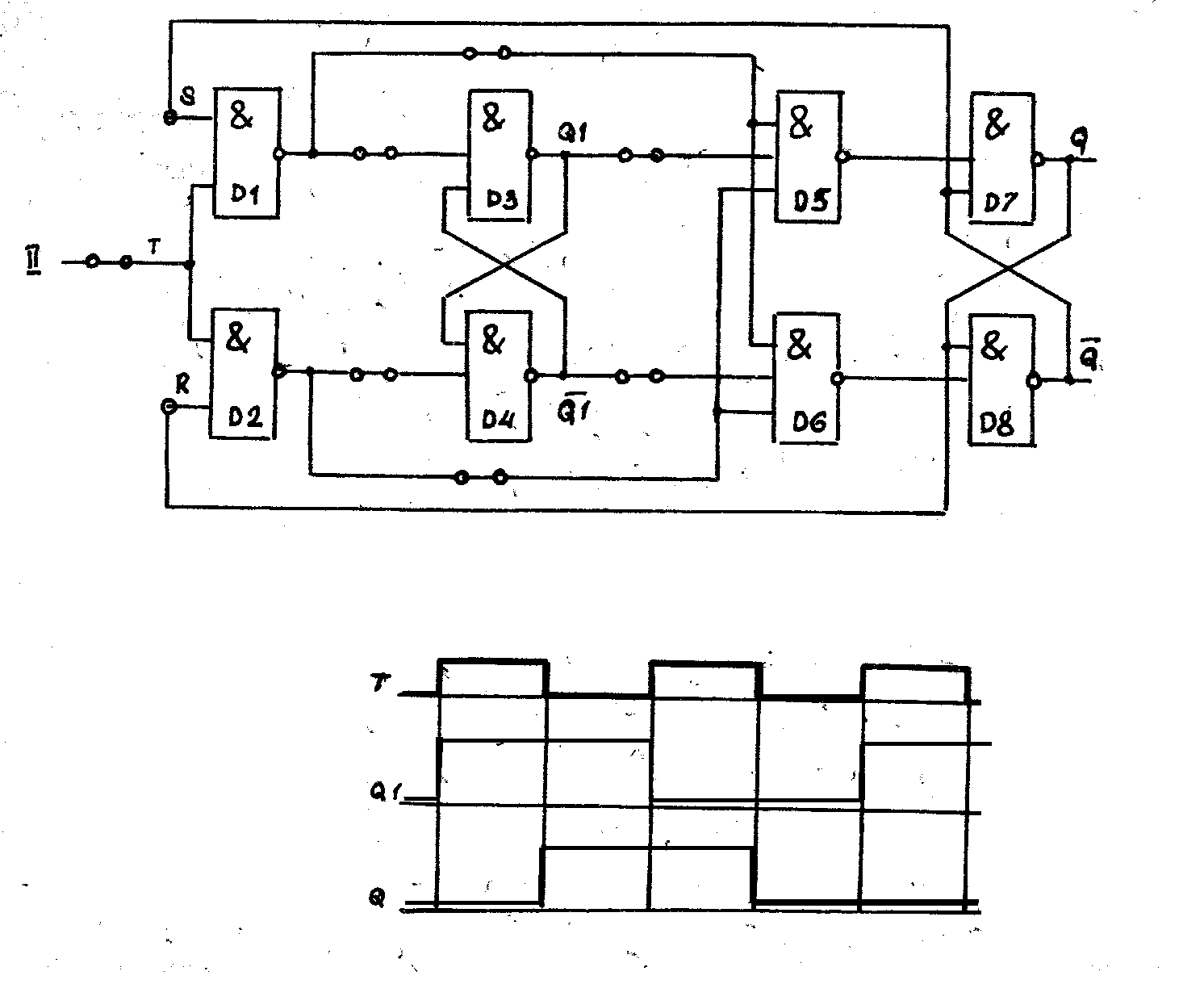

4. Характерным свойством T-триггера является его переключение в противоположенное состояние с приходом каждого очередного входного импульса. Т-триггер является делителем частоты на 2, поэтому он широко применяется в последовательных счетчиках сигналов.

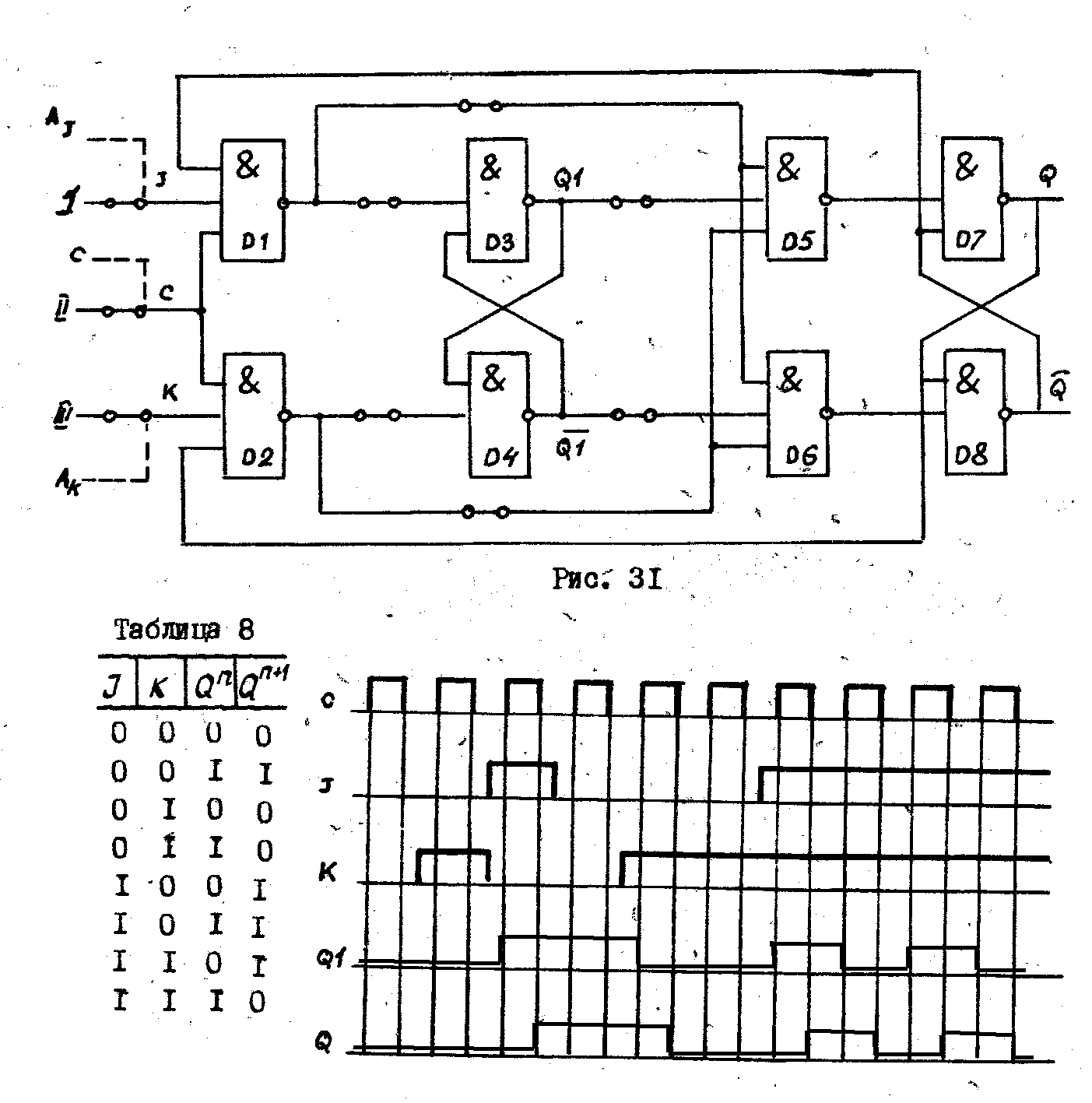

5. J-K-триггер получают на основе Т-триггера путем использования в его входных цепях трех входных элементов «И-НЕ». Наличие двух дополнительных входов расширяет функциональные возможности триггера, поэтому J-K-триггер называется универсальным. Его характерная особенность – отсутствие запрещенного состояния.
