1. Асинхронный RS-триггер

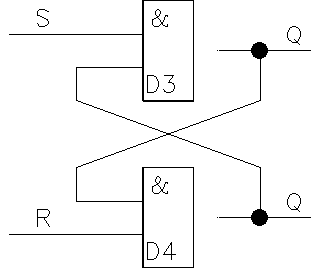

Схема триггера: Таблица состояний триггера:

S	R	Q	Q
1	1	Qn	Qn
1	0	0	1
0	0	X	X
0	1	1	0

Временная диаграмма работы триггера:

S

R

Q

Q

Таблица переходов:

Вывод:

этот триггер имеет два устойчивых состояния:Q="0", Q="1" - логический "0",

Q="1", Q="0" - логическая "1". Триггер имеет два информационных входа:

R - установка в "0",S - установка в "1". При подаче на любой из них напряжения низкого уровня триггер переходит в соответствующее состояние. R="1", S="1" - триггер сохраняет прежнее состояние. R="0", S="0" - запрещённый код, т.к. на обоих выходах триггера установится логическая "1".

Асинхронные триггеры находят ограниченное применение в качестве самостоятельных устройств, однако они часто входят составной частью в состав более сложных триггеров.

2. Rs-триггер, синхронизированный по уровню

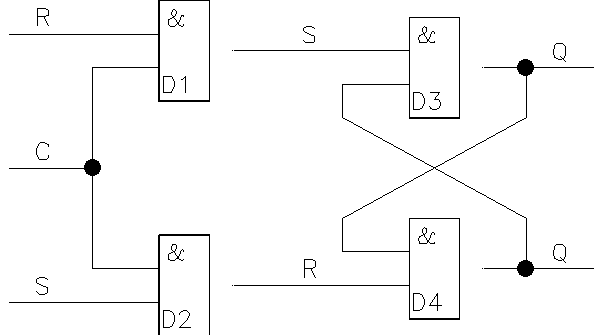

Схема триггера: Таблица состояний триггера:

Временная диаграмма работы триггера:

C

S

R

Q

Q

Вывод:

данный триггер работает аналогично предыдущему, но отличается тем, что срабатывает только при наличии синхроимпульса. Если на входе С напряжение низкого уровня, то на входах R и S установлена комбинация сохраняющая прежнее состояние триггера.

C="1", R="1", S="1" - запрещённая комбинация.
