Лабораторная работа №2
Исследование цепи переменного тока с последовательным соединением активного сопротивления, индуктивности и ёмкости. Резонанс напряжений.
Выполнил ст. гр. СТМ-04 Хадыев Е.В..
Проверил преподаватель: Шутемов С.В.
Пермь 2006

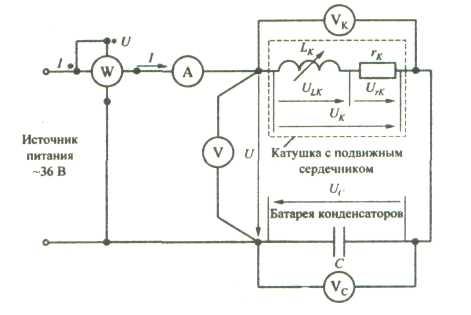

Цель работы. Исследование влияния величины индуктивности катушки на электрические параметры цепи однофазного синусоидального напряжения, содержащей последовательно соединенные катушки индуктивности и конденсатор. Опытное определение условий возникновения в данной цепи резонанса напряжения.
Таблица 1
|
№ п/п |
Наименование прибора |
Заводской номер |
Тип |
Система измерения |
Класс точности |
Пределы измерения |
Цена деления |
Примечания |
|
1 |
Амперметр |
720848 |
Э30 |
Электромагн. |
1.5 |
0-5, А |
0.2 А |
Нет |
|
2 |
Вольтметр 1 |
006155 |
Э34 |
Электромагн. |
1.0 |
0-300, В |
10 В |
Нет |
|
3 |
Вольтметр 2 |
018902 |
Э34 |
Электромагн. |
1.0 |
0-300, В |
10 В |
Нет |
|
3 |
Вольтметр 3 |
886086 |
Э30 |
Электромагн. |
1.5 |
0-50, В |
2 В |
Нет |
|
3 |
Ватметр |
13 |
Д5089 |
Электродинам. |
0.2 |
0-75, Вт |
1 Вт |
Нет |
Таблица 2
|
Номер опыта |
I |
P |
υ |
υk |
υc |
|
|
A |
Количество делений |
Вт |
В |
В |
В |
|
|
1 2 3 4 5 6 7 |
1 1,4 1,8 2,1 1,8 1,4 1 |
6 13 21 31 23 14 8 |
15 32,5 52,5 77,5 57,5 35 20 |
36 36 36 36 36 36 36 |
80 140 190 250 230 190 155 |
110 170 210 250 210 165 120 |
;
;
;
;
;
;
;
;
;
;
Таблица 3
|
Номер опыта |
Z, Ом |
Zk, Ом |
rk, Ом |
XLK, Ом |
LK, Гн |
υrk, B |
υLk, B |
XC, Ом |
C, мкф |
Cosφ, о.е. |
|
1 2 3 4 5 6 7 |
36 25,7 20 17,1 20 25,7 36 |
80 100 105,6 119 127,8 135 155 |
15 16,6 16,2 17,6 17,8 17,9 20 |
78,6 98,6 104,3 117,7 126,6 134,9 153,7 |
0,25 0,31 0,33 0,37 0,4 0,43 0,49 |
15 23,24 29,16 36,96 32,04 25,06 20 |
78,6 138,04 187,74 247,17 227,88 188,86 153,7 |
110 121,43 116,67 119,05 116,67 117,86 120 |
28,9 26,2 27,3 26,7 27,3 27 26,5 |
0,42 0,82 0,81 1 0,89 0,69 0,56 |
Вывод: Из этой работы я научился исследовать влияние величины индуктивности катушки на электрические параметры цепи однофазного синусоидального напряжения, содержащей последовательно соединенные катушки индуктивности и конденсатор.
Также ознакомился с тем, как опытным путем определять условия возникновения в данной цепи резонанса напряжения.
