9 Расчет пневматического регенератора

Задание. Определить основные конструктивные параметры пневмо-регенерационной установки производительностью 10 т/ч по исходному продукту и расходу электроэнергии на восстановление 1 т песка из отработанной смеси.

Исходные данные. Смесь содержит выбитые и бракованные стержни, а также отходы оборотной формовочной смеси. Вся масса смеси прошла магнитную сепарацию, дробление и просев. Расчетный размер зерна d_ч=0,03 см, а сростка зерен d=0,3 см; предел прочности зерна _зер=3200 кг/см², модуль упругости зерна Е_зер=7*10⁵ кг/см². Смесь составляет на связующем типа ГТФ, удельная работа адгезии пленок связующего к зернам кварца составляет _адг=151*10³ эрг/см². Предел прочности затвердевшего связующего _ког=220 кг/см², а модуль упругости Е_ког=3*10⁴ кг/см². Удельный вес пленки связующего _плен=0,931 т/м³ (рисунок 9.1).

Решение.

1 Выбираем скорость частиц песка и скорость транспортирующего воздуха из условия _крит >_ч >_ког;

_крит=_зер*(3аg/(_зерЕ_зер))

_крит==40 м/с

(здесь предполагается разрушение зерна по плоскости, т.е. а=1)

_ког =_ког*(3аg/(_пленЕ_ког))

_ког ==22,5 м/с

Здесь также предполагается, что разрушение сростка зерен будет проходить по одной плоскости (а=1).

Принимаем скорость частицы _ч=23 м/с. Скорость витания наибольшей частицы в потоке воздуха определяется по формуле

_вит=5,7 *(_ч d_ч /_в)

_вит =5,7=15 м/с

Тогда скорость транспортирующего воздуха должна быть равна

_в=_ч+_вит

_в=23+15=38 м/с

Критическая скорость транспортирующего воздуха

_крит.в=_крит+_вит

_крит.в =40+15=55 м/с

Учитывая наличие песчаной подушки на внутренней поверхности отбойного щита, а также сопротивление среды при вылете аэросмеси и др., рабочую скорость воздуха принимаем равной _в=70 м/с.

2 Для выбора конструктивной схемы регенератора определим число отбойно-истирательных циклов, необходимое для очистки зерен песка

n=6_адгgt/(0,98*10⁶*d_ч*_ч*(1+Вcos)*_ч*f*l)

где _ч=2300см/с;

d_ч=0,03см;

_ч=кг/см²;

l=25 смпуть истирания частицы за один цикл;

t=0,012cпродолжительность одного цикла;

f=0,6коэффициент трения песка о песок.

n=3 цикла

Принимаем регенератор, состоящий из двух-четырех секционных линий с последовательным режимом работы. Количество очистительных циклов будет равно числу секций в одной линии (n=4).

1  носок приемный;

2  камера;

3  труба разгонная;

4  устройство загрузочное;

5  сопло;

6  щит полусферической формы

(отбойно-истирающее устройство).

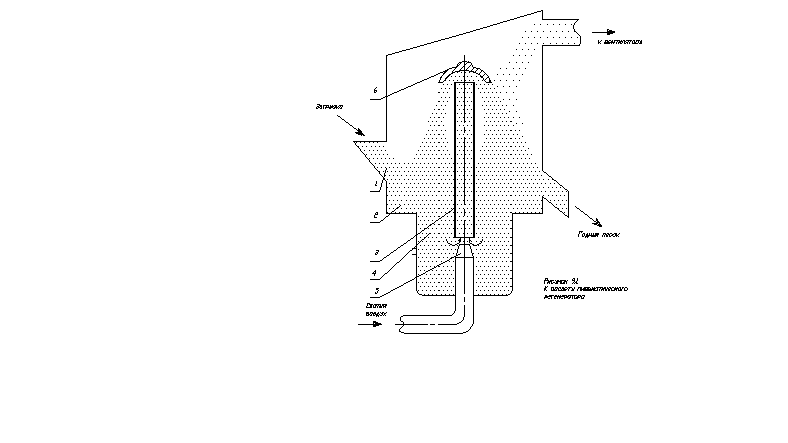

Рисунок 9.1-К расчету пневматического регенератора

3 Определяем расход воздуха, диаметр и длину трубы разгонного устройства. Для этого принимаем весовую концентрацию смеси =2,3 кг/м и количество отбойно-истирательных циклов, необходимых для очистки песка,n=4. Расход воздуха для обеспечения заданной производительности регенератора (Q=10 т/ч):

V_в=Qn/(_в)

V_в==14500 м³/ч

Количество воздуха, проходящего через каждую секцию регенератора, т.е. через каждую разгонную трубу

V_в1=

V_в1==1815 м³/ч

Диаметр разгонной трубы определяем из выражения

f_тр=V_в1/_в

f_тр==0,0072 м²

откуда

d_тр=

d_тр==0,095 м=95 мм

Длину разгонной трубы определим из условия разгона частицы от нулевой скорости до _ч=23 м/с (скорость воздуха при этом должна быть_в=70 м/с, а скорость витания частицы_вит=15 м/с)

L_тр=
