41

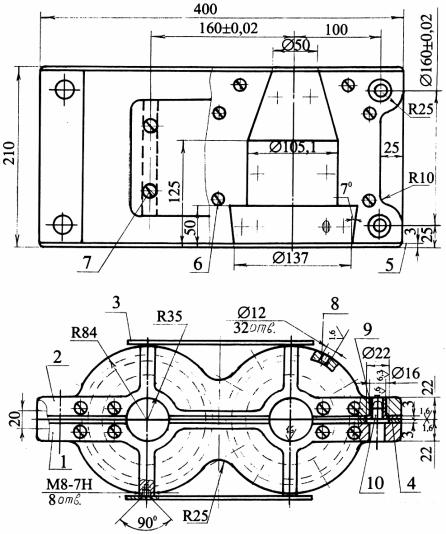

1, 2 |
– частини корпусу; |
8 |
– вента; |
3, 5 |
– броньові пластини; |
9 |
– втулка; |
5 – ущільнення; |
10 - штир |
||
6, 7 |
– гвинти |
|
|
Рисунок В.4 – Ескіз стрижневого ящика для виливка “Колесо”
42
|
|
|
|
|

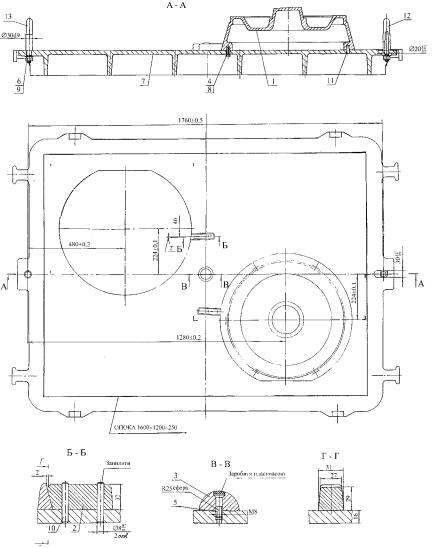

1 |
– модель низу; |
6 |
– |
Гайка М16; |
2 |
– модель живильника; |
7 |
– |
Плита модельна; |
3 |
– модель зумпфу; |
8 |
– |
Шайба; |
4 |
– Болт М10-6g; |
9 |
– |
Штифти; |
5 |
– Гвинт М8-6g; |
10, |
11 – Штирі |
|
Рисунок В.5 – Модельна плита низу для виливка “Колесо”
43

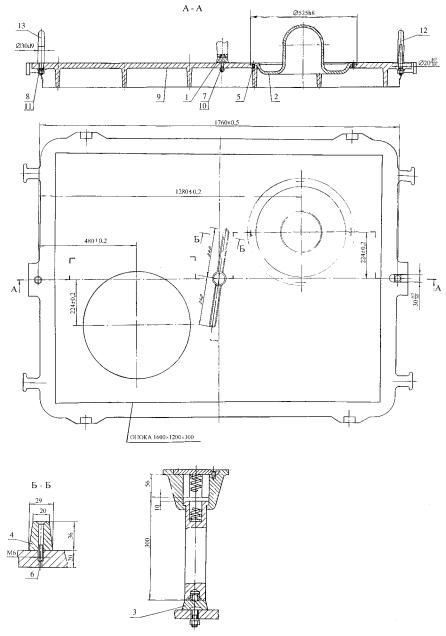

1 – Стояк пружинний;
2 – Модель верху;
3– Основа;
4– Модель шлаковловлювача; 5, 6 – Гвинти; 7,8 – Гайка;
9– Плита модельна; 10, 11 – Шайби; 12, 13 – Штирі
Рисунок В.6 – Модельна
плита верху
44

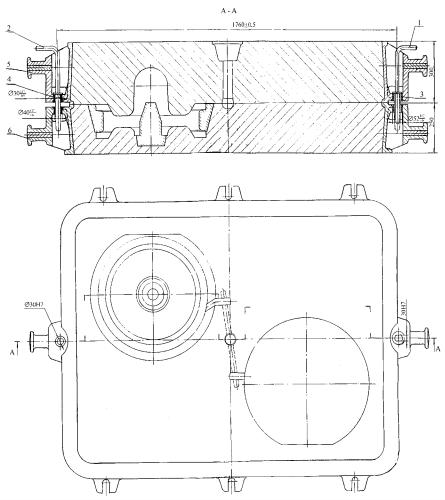

1, 2 – Штирі складальні; 3, 4 – Втулки; 5, 6 – Опоки
Рисунок В.7 – Ливарна форма для виливка “Колесо”
