технология эма-12 у весна(1) / технология эма-12 у весна-1 / изготовление коллектора / Рисунок 1коллектор

Рисунок 1–Профиль коллекторной меди(а) и предельный шаблон( б, в) для проверки профиля:

1–коллекторная медь, 2– предельный шаблон

Рисунок 2– Схема распределения удельного давления при различных отклонениях угла профиля меди:

а – действительный угол профиля больше расчётного угла профиля меди ,

б– действительный угол профиля меньше расчётного угла профиля меди ,

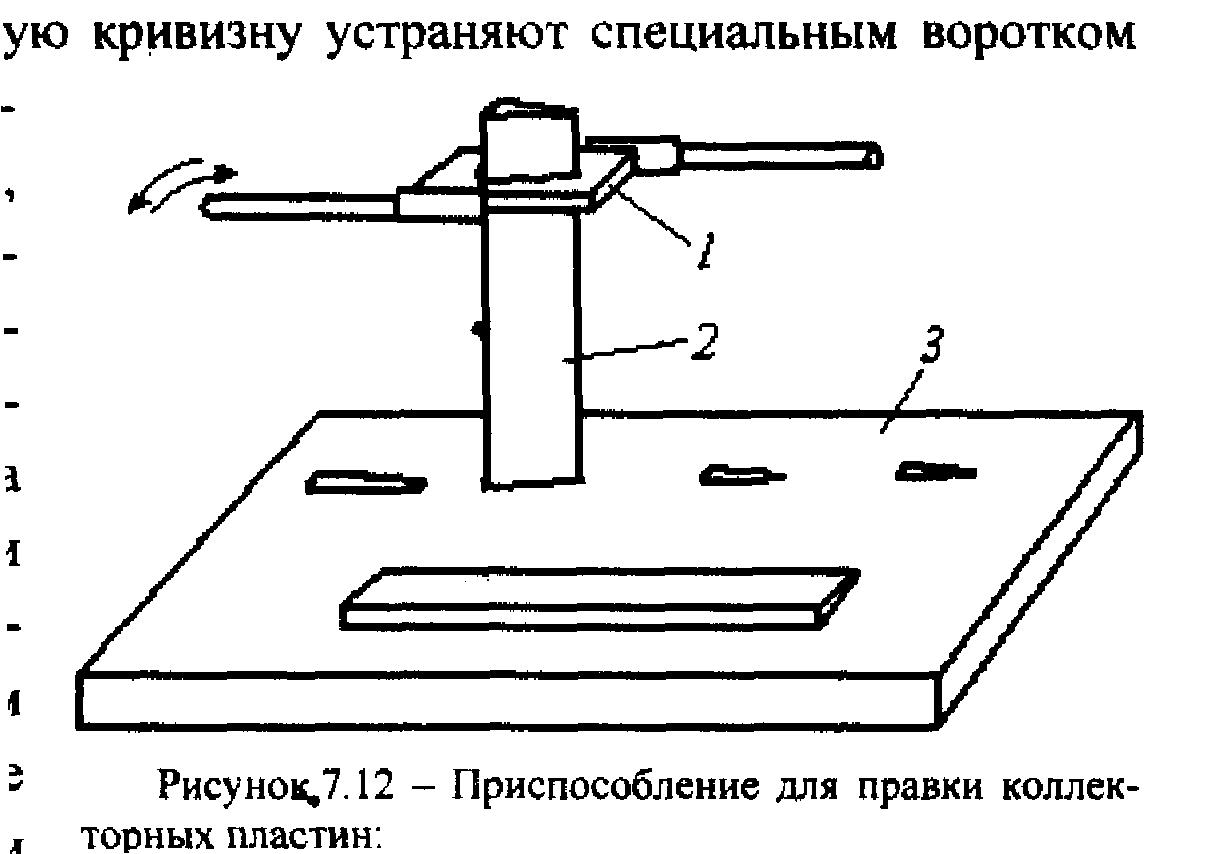

Рисунок 3– Приспособление для правки коллекторных- пластин:

1– специальный вороток, 2– коллекторная пластина, 3– стальная плита

Рисунок 4– Штамповка пластины из медной полосы специального профиля

Рисунок 5- форма шлица в пластине:

а – при пайке мягким припоем, б– при пайке твёрдым припоем, в– боковая выборка пластины для накладных петушков.

Рисунок 6– Специальный штамп для правки заготовок медных пластин коллектора:

1– плита нижняя, 2– матрица, 3–упор, 4–колонка, 5–втулка направляющая, 6–плита верхняя, 7–хвостовик, 8–прокладка, 9–пуансон, 10–ограждение.

Рисунок 7–Приспособление для калибровки медных пластин:

1–плита верхняя, 2–медные пластины, 3–шпильки, 4–плита нижняя

Рисунок 8–коническое кольцо с плашками

1–коническое кольцо, 2–плашки

.

Рисунок 9 - Диск для сборки пластин в кольцо:

1 - положение коллекторных пластин, 2 - положение изоляционных прокладок

Рисунок 10- Одноразовая (а) и двойная (б) опрессовка комплекта пластин цилиндрическими кольцами:

1 - пуансон, 2 - кольцо коллекторных пластин, 3 - направляющее кольцо, 4 - первое

опрессовочное кольцо, 5 - подставка, 6 - центрирующее кольцо, 7 - второе опрессовочное кольцо

Рисунок 11- Схема опрессовки кольца коллекторных пластин на гидравлическом прессе: 1 - стол пресса, 2 - сборочный диск, 3 - плашки, 4 - кольцо опрессовочное, 5 - комплект коллекторных пластин, 6 - колонки, 7 – траверса
