ЛАБОРАТОРНЫЙ ПРАКТИКУМ ИКГ

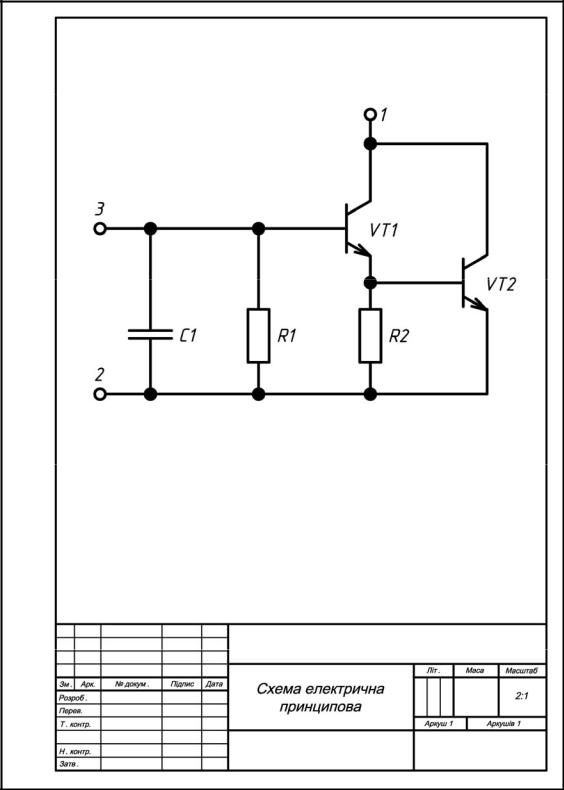

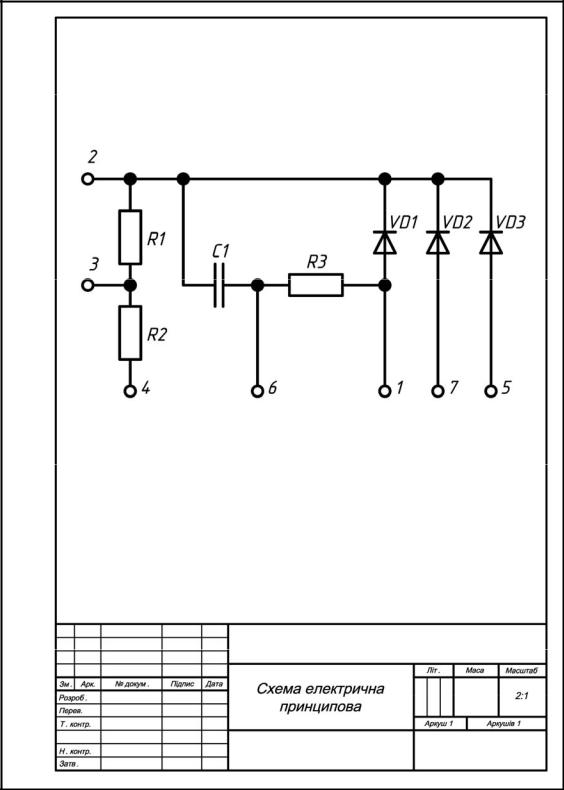

Рисунок 36 – Варіант 3. Схема електрична принципова

61

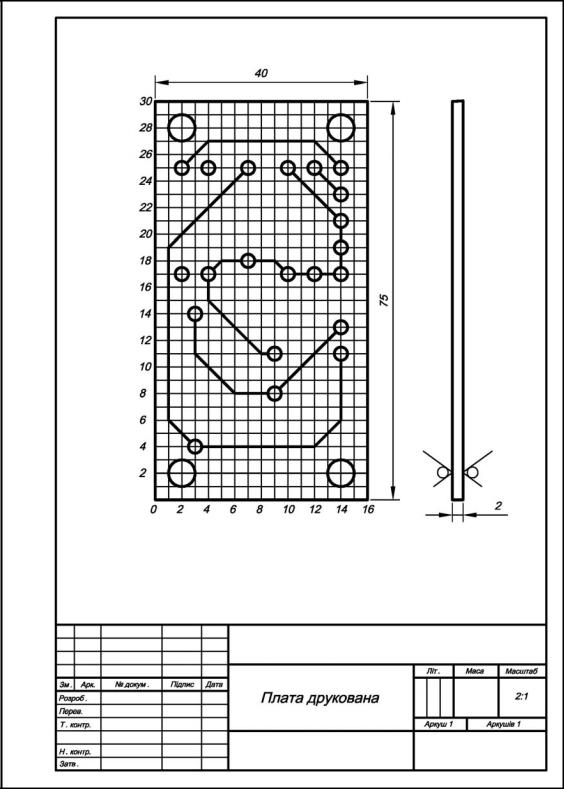

Рисунок 37 – Варіант 3. Плата друкована

62

Рисунок 38 – Варіант 4. Схема електрична принципова

63

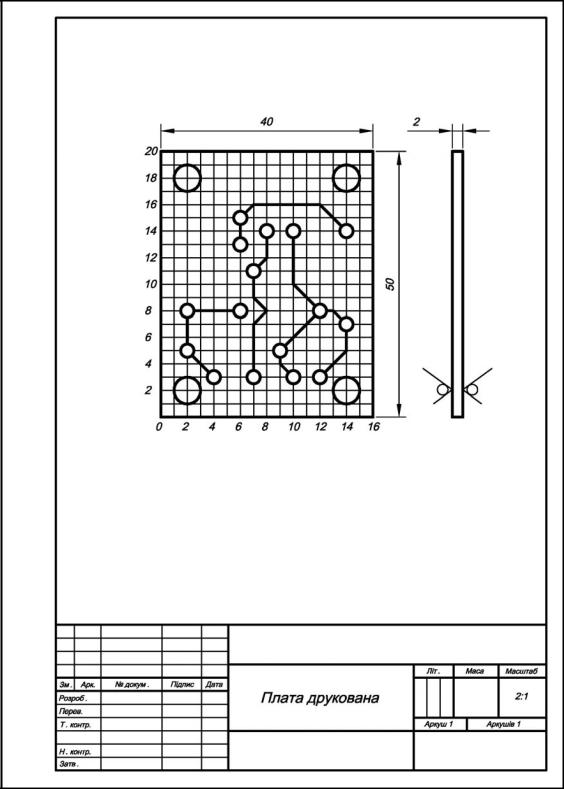

Рисунок 39 – Варіант 4. Плата друкована

64

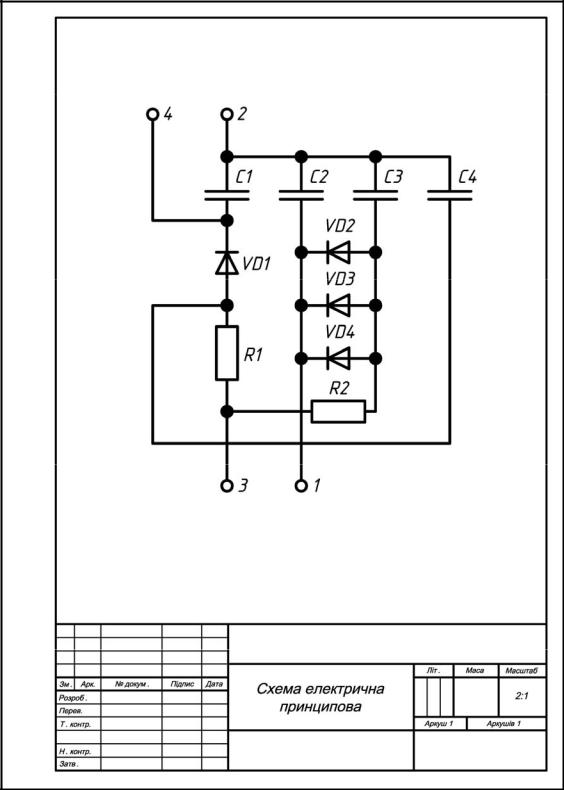

Рисунок 40 – Варіант 5. Схема електрична принципова

65

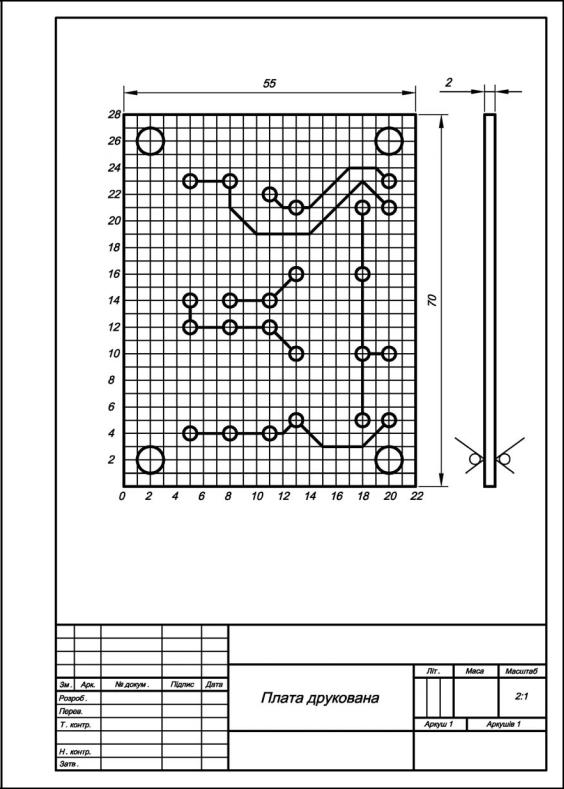

Рисунок 41 – Варіант 5. Плата друкована

66

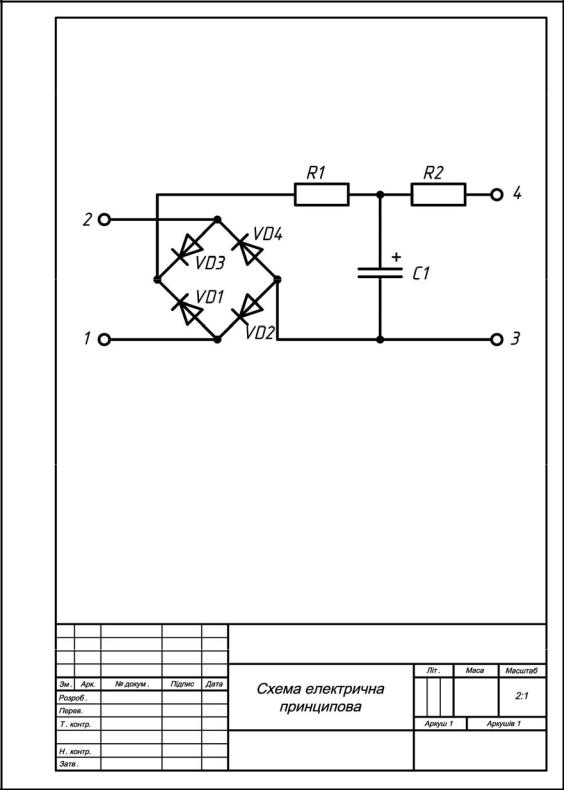

Рисунок 42 – Варіант 6. Схема електрична принципова

67

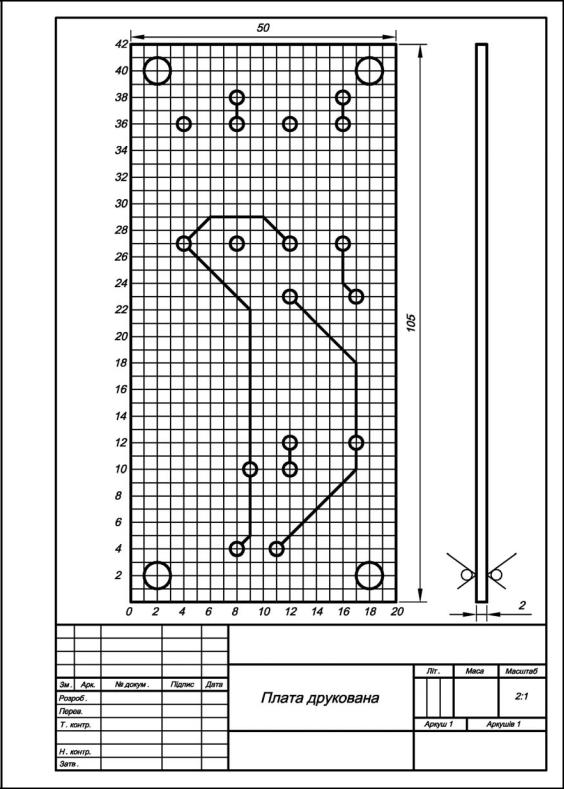

Рисунок 43 – Варіант 6. Плата друкована

68

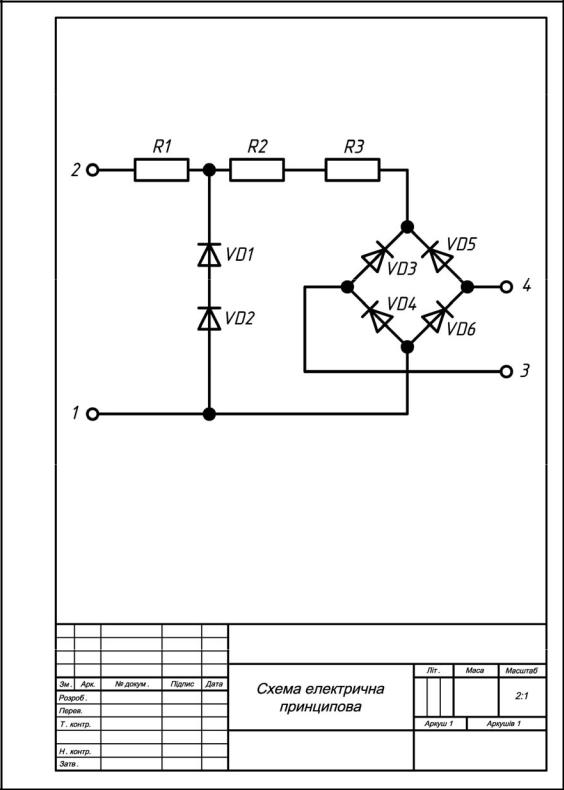

Рисунок 44 – Варіант 7. Схема електрична принципова

69

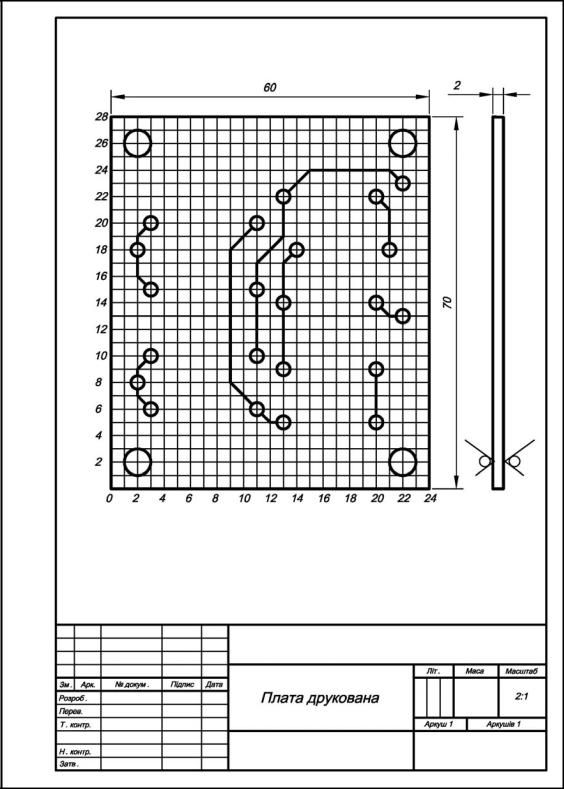

Рисунок 45 – Варіант 7. Плата друкована

70
