КАФЕДРА НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ И ИНЖЕНЕРНОЙ ГРАФИКИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению семестрових заданий

по курсу «Начертательная геометрия, инженерная и компьютерная графика»

при помощи AutoCAD

(для студентов 1 курса всех специальностей дневной и заочной формы обучения)

		Рекомендовано
		на заседании кафедри НГ и ІГ Протокол № 6 от 11.04.2008
		Утверждно
		на заседании метод сонета ДонГТУ Протокол № от

Алчевск

ДонГТУ

2008

УДК 62.74

Методические указания к выполнению семестровых заданий по начертательной геометрии при помощи AutoCAD (для студ. 1 курса всех спец. дн. и заочн. форм обуч.)

Сост.: О.А. Черных, И.О. Сова – Алчевск: ДонГТУ, 2008.-35с.

Предназначены для самостоятельной работы студентов всех специальностей дневной и заочной формы обучения по выполнению семестровых заданий по начертательной геометрии с использованием программы AutoCAD.

Изложенный материал необходим для выполнения семестровых графических заданий, приведен список рекомендованной литературы.

Составители:	О.А.Черных, доц.
	И.О. Сова, ассист.
Ответственный за выпуск	О.А.Черных, доц.

Содержание

Задание 1 4

Задание 2 9

Задание 3 15

Задание 4 22

Задание 5 30

Задание 6 40

Задание 7 45

Задание 8 51

Задание 9 57

Список рекомендованной литературы 62

Задание №1

Дано: Две проекции многогранника.

Построить: Третью проекцию и изометрию этого многогранника.

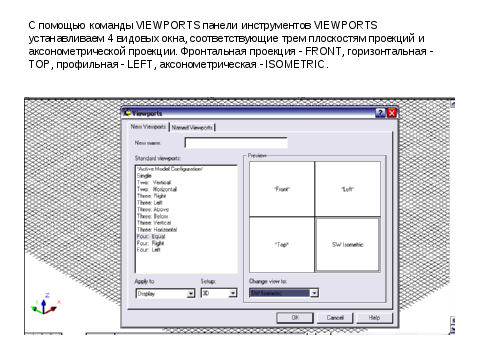

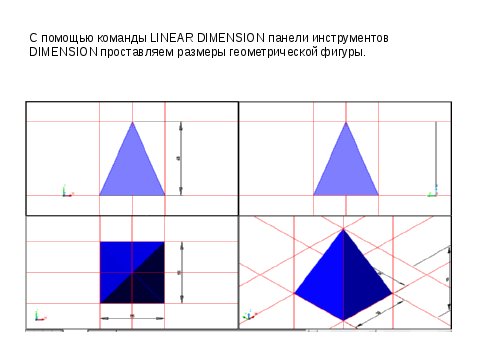

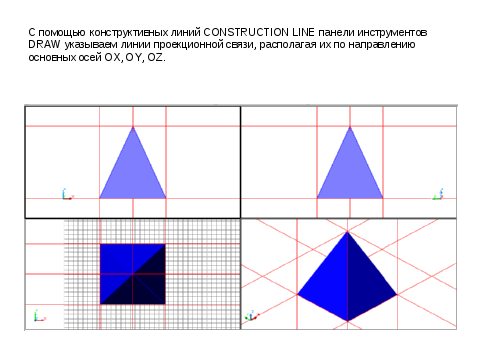

Решение: По двум данным проекциям построить трехмерную модель многогранника с помощью панели инструментов SOLIDS и SURFACE. Затем установить 4 видовых окна, изображения в которых будут соответствовать горизонтальной, фронтальной и профильной проекциям многогранника и его аксонометрической проекции. С помощью конструктивных линий показать связи между проекциями. Проставить размеры.

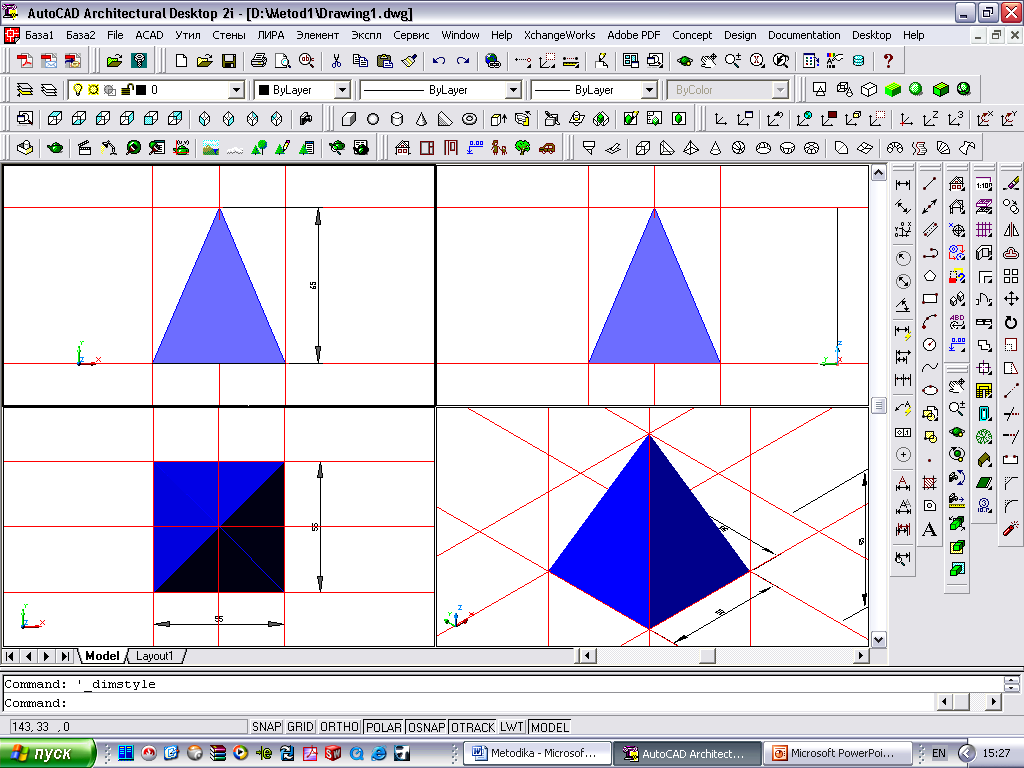

Рисунок 1 – Пример выполнения задания №1

Пошаговое решение задачи представлено на слайдах см. здесь.

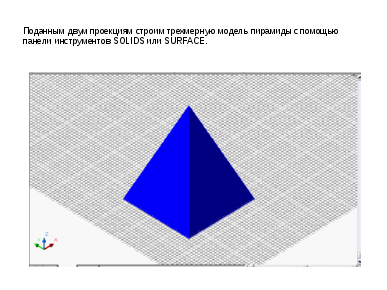

Слайд 1

Слайд 2

Слайд 3

Слайд 4

Слайд 5

Таблица 1 – Варианты к заданию 1

Задание №2

Дано: Точки А (130, 10, 0), В (70, 10, 20), С (155, 45, 35) и К (75, 65, 40).

Построить: Наклонную призму с параллельными основаниями по координатам вершин основания А, В, С, направлению бокового ребра АК и натуральной величине его, равной 100 мм. Определить углы наклона ребра АК к плоскостям проекций. Установить видимость.

Решение:

1.Соединим последовательно точки А, В и С и получим основание призмы ABCDEF.

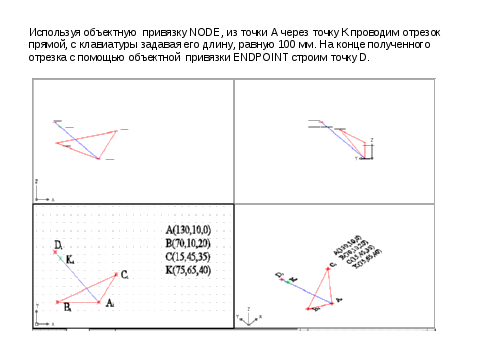

2.Так как точка К лежит на боковом ребре AD, соединяем точки А и К прямой линией, одновременно задавая ей длину бокового ребра, равную 100мм. Конец полученного отрезка представляет собой вершину D призмы.

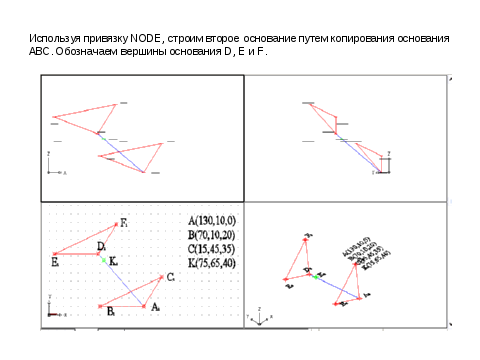

3.Через т. D строим второе основание призмы - DEF, параллельное основанию АВС.

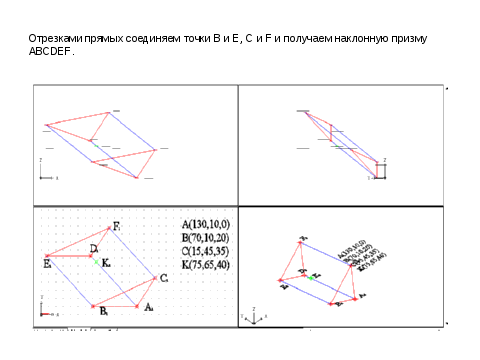

4.Прямыми, параллельными AD, соединим точки B и E, C и F.

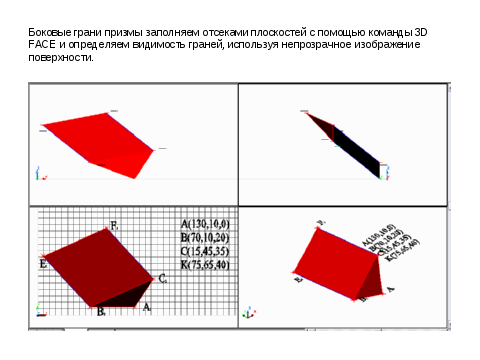

5.Задаем боковые грани призмы отсеками плоскостей и получим наклонную призму ABCDEF.

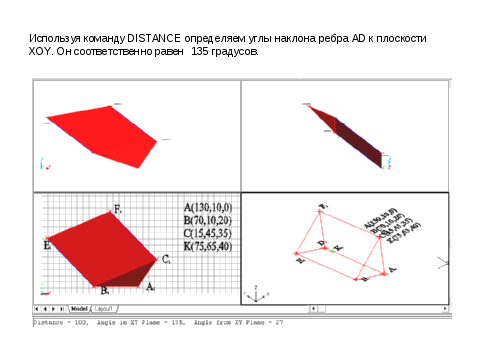

6.Определяем углы наклона ребра АК к плоскостям проекций.

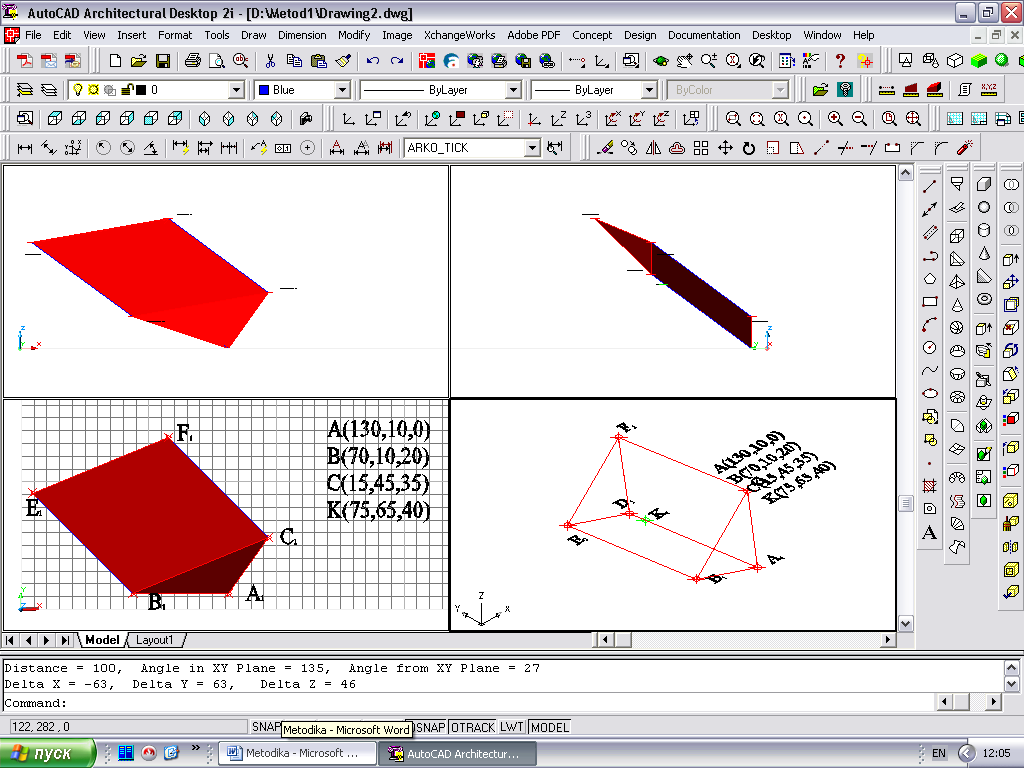

Рисунок 2 – Пример выполнения задания №2

Пошаговое решение задачи представлено на слайдах см. здесь.

Слайд 1

Слайд 2

Слайд 3

Слайд 4

Слайд 5

Слайд 6

	ХА	YA	ZA	XB	YB	ZB	XC	YC	ZC	XD	YD	ZD	XK	YK	ZK
1	155	12	10	100	12	10	135	50	10				120	35	65
2	125	25	10	60	0	10	80	55	10				105	55	10
3	135	5	55	115	5	100	85	5	100	65	5	60	100	65	17
4	120	25	5	95	70	5	45	10	5				90	45	55
5	50	5	40	80	55	0	110	5	25				90	30	90
6	120	15	35	95	50	0	55	15	15				85	30	100
7	100	80	40	75	80	0	50	80	40				35	0	115
8	135	10	20	60	10	25	35	10	55				120	50	35
9	130	5	5	70	25	5	130	55	5				70	30	100
10	150	20	10	95	50	10	75	15	10				115	50	45
11	150	5	27	140	25	27	90	5	27				85	45	80
12	145	20	5	145	20	60	90	20	30				115	50	30
13	95	30	105	125	0	105	155	45	105				65	50	35
14	30	10	22	55	10	57	90	10	22				110	55	75
15	120	50	5	80	50	5	80	0	5				85	85	20
16	140	50	10	90	50	10	75	30	30				105	85	40
17	145	30	5	110	50	5	95	20	5				100	65	55
18	155	10	12	100	10	12	135	10	50				120	65	35
19	120	5	25	95	5	70	45	5	10				90	55	45
20	50	40	5	80	0	55	110	25	5				90	90	30
21	160	5	5	95	5	5	160	55	5				120	25	70
22	145	50	10	90	50	10	145	5	10				100	75	70
23	75	15	35	100	65	0	125	25	0				95	40	65
24	145	10	10	145	70	10	80	40	10				130	28	40
25	150	25	20	115	55	0	70	5	20				115	43	40
26	150	0	10	150	35	10	90	0	10				120	17	40
27	130	10	0	70	10	20	155	45	35				72	65	35
