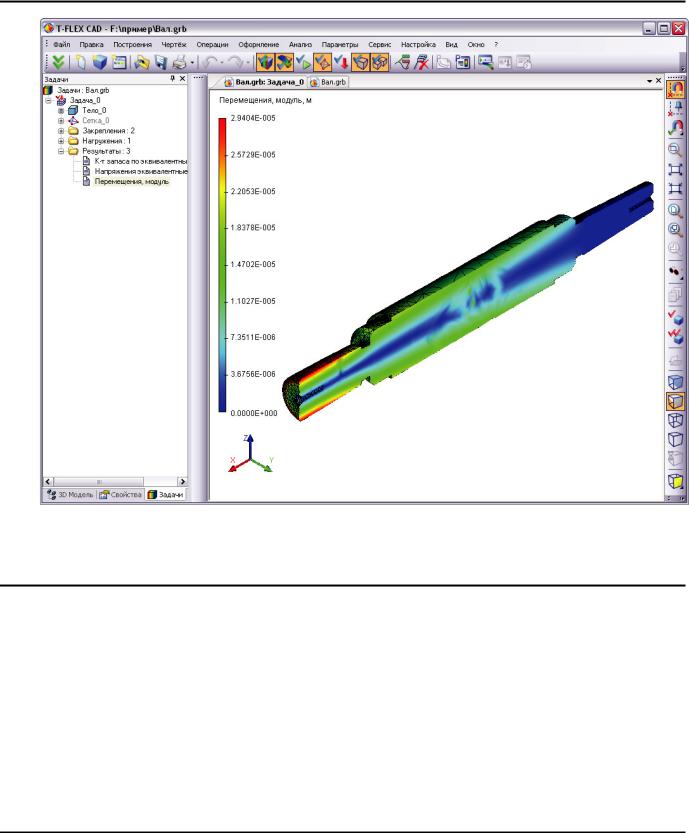

Возможность построить сечение конечно-элементной сетки плоскостью очень важна в том случае, когда пользователю необходимо знать поведение решения внутри конструкции.

Генерация отчётов

Пользователь может создавать независимые от T-FLEX Анализа электронные документы, содержащие основные сведения о рассчитанной задаче. Отчёт формируется в html-формате и его просмотр возможен в любом просмотрщике, например, MS Internet Explorer или MS Word. Для создания отчёта активной задачи используется команда «Анализ|Отчёт…».

Вызов диалога настройки отчёта также возможен из контекстного меню по нажатию на имени выбранной задачи (команда «Отчёт…»).

Отчёт содержит основные сведения о модели, материалах, расчётной конечно-элементной сетке, а также цветные эпюры результатов, которые отображаются в данный момент в дереве задач или открыты в окнах просмотра результатов расчёта.

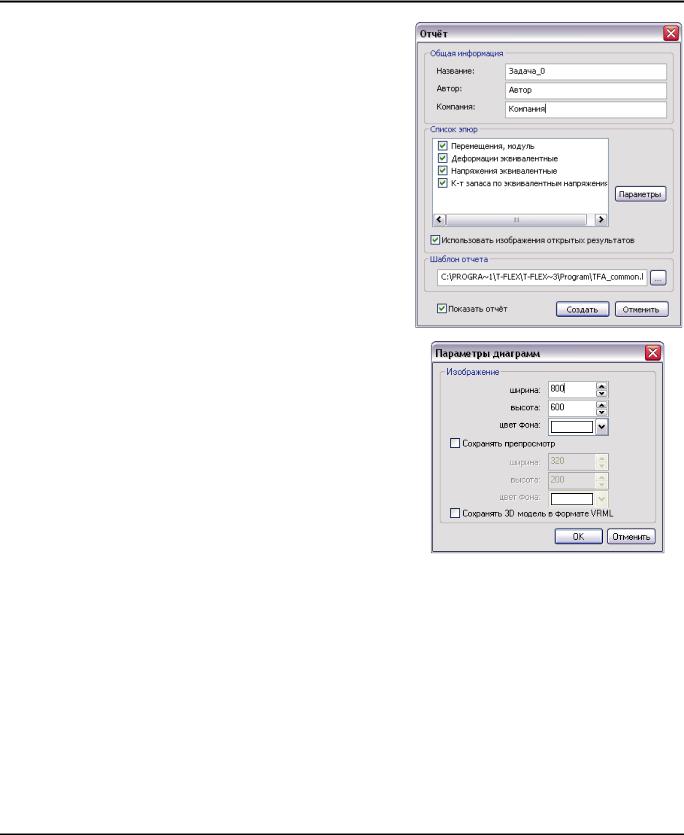

Рассмотрим основные элементы управления диалога создания отчёта.

84

Обработка результатов (Постпроцессор)

Группа “Общая информация” содержит данные о названии задачи, для которой формируется отчёт (“Название”), сведения о создателе отчёта (“Автор” - по умолчанию информация берётся из свойств документа), сведения о компании также по умолчанию берутся из свойств документа.

Элемент управления “Список эпюр” позволяет отметить галочками виды результатов, графические изображения которых будут добавлены в формируемый отчёт.

Рядом со списком эпюр имеется кнопка [Параметры], при помощи которой можно вызвать диалог для задания параметров изображения эпюр. Здесь можно задать размер картинки в пикселях и цвет фона. Также можно включить создание предварительного просмотра и настроить его изображение. При этом в главный документ отчёта включаются уменьшенные изображения эпюр результатов, а доступ к полным изображениям

осуществляяется кликом на уменьшенном изображении при просмотре файла отчёта, например, в Internet Explorer.

Флажок “Сохранять 3D модель в формате VRML”

создаст дополнительно к картинкам также трёхмерные модели результатов в формате vrml с цветовой окраской и граничными условиями. В отчете рядом с картинкой будет доступна ссылка на vrml-модель соответствующего результата. Отметим, что для просмотра vrmlмодели в Internet Explorer необходимо использовать независимый plugin, отображающий vrml-модели

(например, Cortona Vrml Client, http://www.cortona3d.com

или другой аналог).

Флажок «Использовать изображение открытых результатов» позволяет перенести в отчёт изображения открытых в данный момент эпюр в текущих ракурсах, как они выглядят в окне результатов расчёта. Если открытых окон с результатами нет, или элемент управления не активен, то эпюры помещаются в отчёт с ориентацией по умолчанию («аксонометрия вид спереди»).

Шаблон отчёта – указывает путь к html-документу с прототипом отчёта. Нажатие на кнопку позволяет выбрать другой шаблон отчёта.

Нажатие на кнопку [Создать] приводит к появлению диалога сохранения файла отчёта. По умолчанию отчёт сохраняется в текущем каталоге файла модели и имеет наименование «имя файла модели-название задачи».html.

При генерации отчёта создаётся одноименная папка с файлами графических изображений результатов в формате .bmp. Данное обстоятельство необходимо учитывать при переносе отчёта на другое рабочее место или при передаче стороннему заказчику.

85

Руководство пользователя T-FLEX Анализ

Шаблоны отчётов

Как уже упоминалось, отчёты о задачах формируются с помощью шаблонов. Шаблон представляет собой обычный html-документ. Шаблон, который поставляется с системой, имеет имя TFA_common.html и по умолчанию располагается в папке program инсталляции T-FLEX CAD. Содержимое шаблона доступно для редактирования в текстовом или html-редакторе. Пользователь, знакомый с html-программированием, может внести изменения стандартный шаблон, или на его основе сделать свой собственный, а затем использовать новый шаблон для генерации отчётов по задачам. Принцип формирования отчёта по шаблону прост. Генератор отчёта просматривает текст шаблона и анализирует его содержимое. В полях шаблона, где встречаются специальные условные обозначения (т.н. «тэги»), эти тэги заменяются на соответствующие значения свойств задачи, для которой формируется отчёт. В Таблице 1 приводится список тэгов и их значений в шаблоне отчёта.

Перечень тэгов для формирования отчётов
