Размеры

Пятое нажатие на <Пробел> переведёт простановку размера в первоначальный вариант.

Следует отметить, что использовать опцию <Пробел> и <T> рекомендуется, когда вы хотите жёстко определить поведение размера при параметрическом изменении чертежа. При изменении положения узлов привязки размерных линий соответственно будет меняться и положение размера.

Для отмены привязки к узлам используется опция .

Опция позволяет назначить узлы привязки для размерных линий (по умолчанию система выбирает ближайший от места расположения размера узел на выбранной линии). Допустим, нижняя размерная линия на первом рисунке привязана по умолчанию. Зададим другой узел привязки с помощью опции <N>. Изменённое изображение размера показано на рисунке справа.

При включенном состоянии опции размерное число будет располагаться по центру между выносными линиями. При отключенном режиме центрирования размерное число располагается в месте указания курсора.

Опция позволяет быстро менять символ, стоящий перед размерным числом (“R”, “ ”, “M”,“ ”, “ο”), без вызова диалога параметров размера.

При построении размера с выноской опция (<Z>) позволит изменить вид и ориентацию выносной полки размера.

Нажатие (<Z>) приводит к смене четверти, на которой строится размер. Курсор при этом должен быть установлен в ту четверть, где нужно построить размер.

Размеры между двумя узлами

Во многом простановка размеров между двумя узлами аналогична простановке размера между двумя линиями. Исключение составляет лишь то, что могут быть различные варианты расположения выносных линий. Эти варианты представлены на рисунке ниже.

341

Основы. Двухмерное проектирование

Для выбора узлов используется опция:

<N> Выбрать узел привязки размера

Если два узла, между которыми будет проставляться размер, соединены линией изображения, то

используется опция . После вызова опции укажите необходимый отрезок и для создания размера автоматически выберутся узлы на его концах.

В автоменю за смену вариантов размеров между двумя узлами отвечает опция <M>:

<M> Изменить способ прорисовки размера

Эта опция по кругу меняет несколько различных вариантов простановки размера. Кроме того, нужный вариант может быть выбран из выпадающего списка.

Задать параметры создаваемого размера можно с помощью опции:

<P> Установить параметры размера

Угловой размер по четырём узлам

Простановка размера по четырём узлам фактически представляет собой разновидность углового размера между двумя отрезками (прямыми). Отрезки, между которыми будет построен размер, задаются конечными узлами.

Для создания размера по четырём узлам используется опция:

<F> Простановка углового размера по четырём узлам

После выбора опции в автоменю появляется опция для выбора узлов:

<N> Выбрать узел

Подсказки в статусной строке указывают порядок выбора узлов. Размер будет привязан к первым узлам обоих отрезков.

342

Размеры

Использование этих опций было описано выше.

Линейный размер по трём узлам

Линейный размер по трём узлам представляет собой разновидность линейного размера между прямой (отрезком) и точкой. Т.е. размер будет создаваться между прямой, определяемой первыми двумя узлами (концами отрезка прямой), и третьим выбранным узлом.

Для создания размера по трём точкам используется опция:

<T> Простановка линейного размера по трём узлам

После выбора опции в автоменю появляется опция для выбора узлов:

<N> Выбрать узел

Подсказки в статусной строке указывают порядок выбора узлов. После задания всех узлов

необходимо с помощью указать положение создаваемого размера. В автоменю при этом доступны следующие опции:

343

Основы. Двухмерное проектирование

<Esc> Отменить выбор элементов

Использование этих опций было описано выше, в параграфе “Размеры между двумя прямыми или между прямой и узлом”.

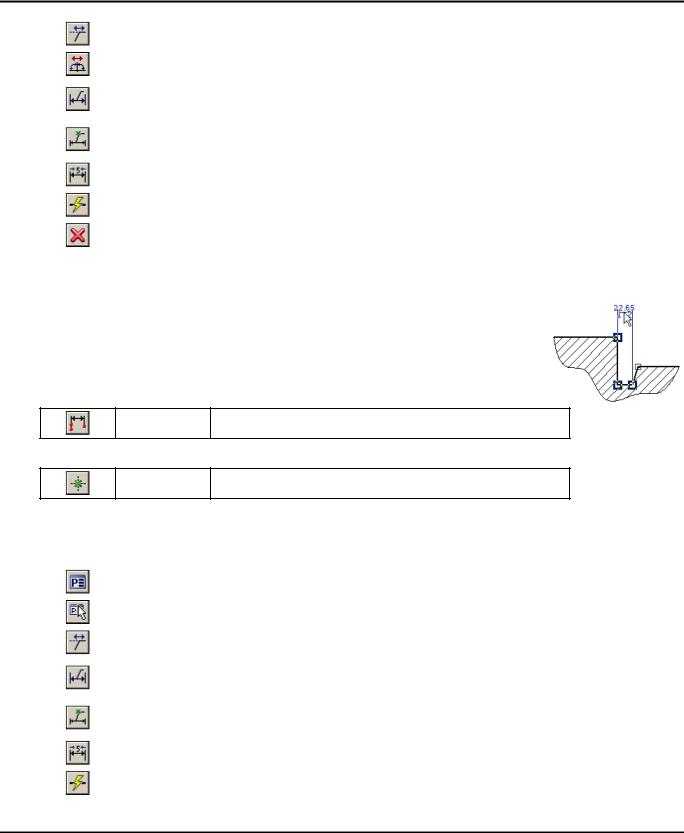

Создание размера дуги окружности

Для создания размера дуги окружности используется опция . После выбора опции в автоменю доступны следующие пиктограммы:

<N> Выбрать узел

<Esc> Отменить выбор

Создание размера для полной дуги начинается с выбора соответствующей линии изображения.

Если же необходимо создать размер для части дуги или окружности, ограниченной двумя узлами, требуется поочерёдно:

1.Выбрать начальный узел измеряемой дуги.

2.Выбрать конечный узел измеряемой дуги.

3.Выбрать дугу или окружность, проходящие через эти узлы. В автоменю доступна дополнительная опция:

<C> Выбрать окружность

После выбора дуги одним из этих способов в автоменю появятся опции:

Как и при создании размера между двумя прямыми, опция <Пробел> позволяет указать позиции размерных линий. Опция используется для привязки размера к узлу, а опция - для разрушения привязки. Для задания параметров создаваемого размера служит опция .

344
