Создание библиотек параметрических элементов

отсутствие одного из операндов».

На получившееся тело болта следует нанести резьбу. Для этого используем команду “3AT:

Создать резьбу”.

Чертёж и 3D модель будущего библиотечного элемента готовы. Далее создадим векторы привязки и специальную систему координат для привязки создаваемого документа в сборочной модели. Они будут использоваться при вставке данного документа как фрагмента в сборку.

Создание векторов привязки и системы координат для привязки фрагмента в сборке

В нашем случае вектор привязки будет использоваться, когда библиотечный элемент будет вставляться как 2D фрагмент в сборочный чертёж. Для использования его в качестве 3D фрагмента нужно создать специальную локальную систему координат (3D аналог вектора привязки), которая будет использоваться для привязки фрагмента в сборочной 3D модели.

Создадим на нашем чертеже болта несколько векторов привязки, каждый для вставки определенного слоя. В свойствах созданных векторов указано «Рисовать только помеченные» и помечен тот слой, который необходимо показать при вставке. Для наглядности имена векторов совпадают с именем показываемого слоя.

На 3D модели болта создадим ЛСК для привязки 3D фрагмента.

Положение векторов привязки и системы координат определяется основной поверхностью (поверхностью, которой болт присоединяется к другим деталям). Для болта это поверхность основания головки.

При вставке фрагмента в левой части появляющегося окна показано содержание той папки, из которой производиться вставка. Если установлен флаг «Показывать иконки», рядом с названиями присутствующих файлов

787

Основы. Двухмерное проектирование

рисуется иконка чертежа. Желательно создавать иконку для чертежа, чтобы было удобнее осуществлять выбор при вставке. Создать иконку можно с помощью команды

“Сервис|Специальные данные|Иконка”.

После этого можно переходить к следующему шагу.

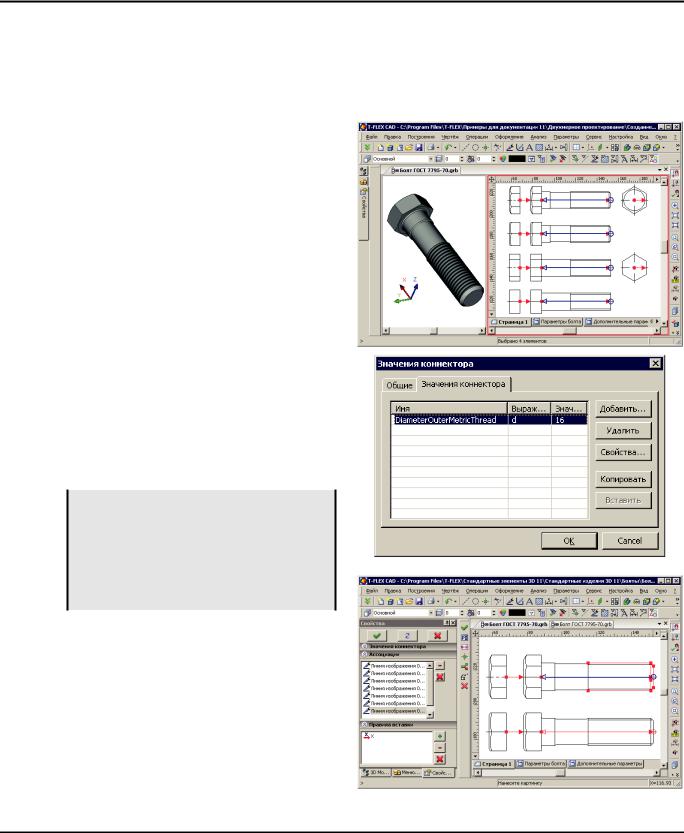

Создание коннекторов

В сборочных чертежах к нашему библиотечному элементу болта будут привязываться другие фрагменты, например, фрагмент-гайка. Создадим условия для быстрого “подключения” других фрагментов: добавим к созданным чертежу и 3D модели коннекторы, а также назначим внешним переменным болта значения коннектора (для быстрого задания значений переменных фрагмента при вставке его в сборку).

Для чертежа создадим четыре 2D коннектора – на двух видах спереди (обычном и упрощённом), и на двух видах сверху. Для создания коннектора используется команда “FV:

Построить вектор привязки”.

Для всех 2D коннекторов зададим именованное значение “DiameterOuterMetricThread”.

Данное значение будет передавать в подключаемый фрагмент (гайку) значение диаметра болта. В качестве выражения для значения всех коннекторов указываем переменную “d”.

Обратите внимание, что для полноценного использования коннекторов необходимо при создании фрагмента гайки указать в свойствах переменной, отвечающей за диаметр гайки, значение коннектора с именем

“DiameterOuterMetricThread”.

Для созданных коннекторов укажем в качестве ассоциированных элементов линии изображения на соответствующих видах болта – это упростит привязку к данному коннектору.

Также для 2D коннекторов необходимо указать «правила вставки». При привязке гайки к коннектору болта обычно требуется задать дополнительное перемещение гайки вдоль оси болта. Поэтому в правилах вставки коннекторов необходимо задать перемещения вдоль оси X коннектора.

788

Создание библиотек параметрических элементов

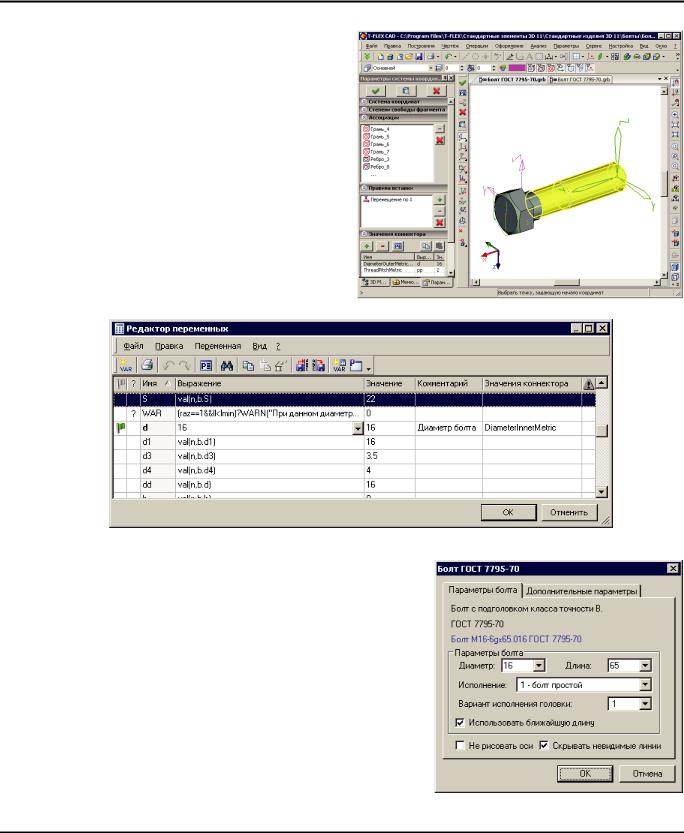

По такому же принципу на 3D модели создадим 3D коннектор. Для 3D коннектора зададим два именованных значения: “DiameterOuterMetricThread” (диаметр болта) и “ThreadPitchMetric” (шаг резьбы болта).

Создав коннекторы, мы подготовили базу для удобной привязки к нашему фрагменту других фрагментов в сборке. Далее возвратимся в редактор переменных нашей модели и назначим для переменной “d” следующее значение коннектора: “DiameterInnerMetric”.

Именно такое именованное значение задано в коннекторах у фрагментов, входящих в библиотеку отверстий. В результате, когда фрагмент болта будет вставляться в сборку с привязкой к коннектору отверстия, актуальный диаметр болта будет назначаться автоматически.

Создание диалога

На этом шаге создается форма диалога, которая используется во время вставки данного чертежа как фрагмента. При вставке чертежа (модели), перед пользователем будет появляться окно, содержащее в себе стандартные элементы Windows (поля для ввода, выпадающие списки и т. д.), с помощью которых можно легко и быстро задать параметры вставляемого фрагмента.

Создать такой диалог достаточно просто. Сначала нужно создать новую страницу, на которой будут располагаться элементы управления. Для этого зайдите в команду

“Чертеж|Элемент управления” и нажмите в автоменю

опцию («Создать страницу для элементов управления»).

789
