ПЕЧАТЬ ДОКУМЕНТОВ

Для вывода на печать документов T-FLEX CAD используется команда “Файл|Печать…” (“PT: Вывести документ на принтер”), аналогичная командам печати большинства Windowsприложений. С её помощью можно вывести на принтер или другое печатающее устройство один (текущий) документ T-FLEX CAD.

Однако часто бывает необходимо напечатать сразу целый пакет чертежей, расположив их (в целях экономии) на одном или нескольких листах бумаги определённого формата. В этом случае можно воспользоваться дополнительной командой “Печать документов”. Она представляет собой внешнее приложение T-FLEX CAD, позволяющее сформировать требуемый пакет чертежей и оптимизировать их расположение для печати на листах заданного размера. Сформированный пакет создаётся в текущем документе T-FLEX CAD. Чертежи, вошедшие в пакет, будут представлены в получившемся едином документе с помощью внутренних 2D картинок с сохранением связи с исходными файлами. Получившийся документ затем выводится на печать точно так же, как обычный документ T-FLEX CAD.

Ниже приводятся описания обоих способов печати документов T-FLEX CAD.

Печать одного документа

На печать может выводиться как 2D чертеж, так и 3D модель. Это зависит от того, какое окно было активно в момент вызова команды печати. На печать выводятся все элементы, видимые на экране, за исключением тех, которые находятся на слое с атрибутом «Экранный». Следует иметь в виду, что элементы построения по умолчанию на печать не выводятся.

Для вывода чертежа на печать вызовите команду “PT: Вывести документ на принтер”:

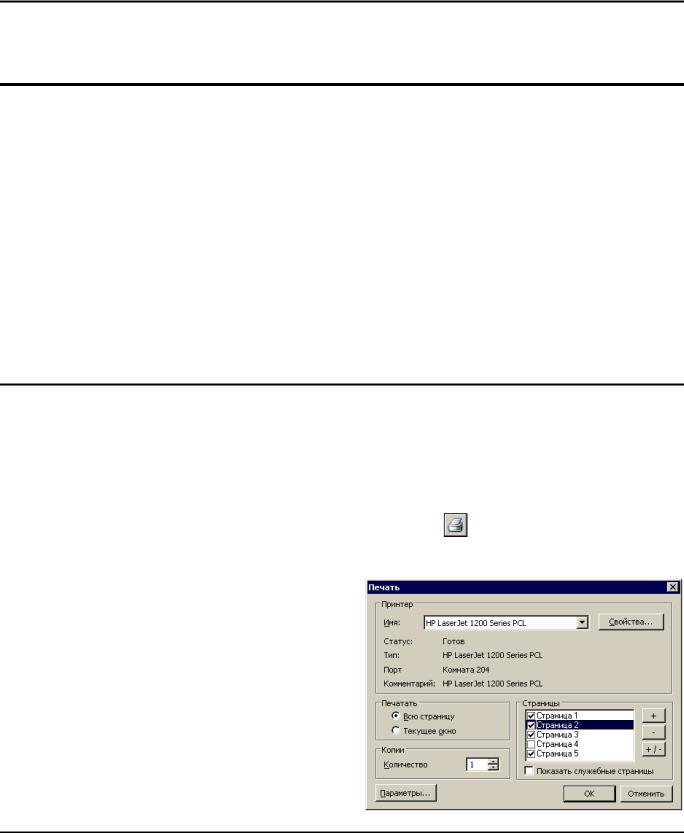

После вызова команды на экране появляется диалоговое окно «Печать». Группа параметров «Принтер»:

Имя. Выбор принтера из списка. В списке отображаются все установленные принтеры. Ниже можно прочитать краткую информацию о выбранном принтере.

Кнопка [Свойства] вызывает диалог Windows для настройки свойств выбранного принтера, в котором можно установить качество печати, параметры страницы и т. д.

Группа параметров «Печатать»:

Вся страница. При установке данного параметра на печать будет выводиться только то, что попадает внутрь рамки форматки.

720

Печать документов

Текущее окно. При установке данного параметра на печать будет выводиться изображение, попадающее в текущее окно, в том числе изображение, попадающее за пределы форматки.

Копии. Количество копий печатаемого документа.

Страницы. При печати многостраничного чертежа можно установить, какие из страниц вывести на печать. По умолчанию в списке не показываются страницы, тип которых отличается от типа “Обычная”. Для получения полного списка страниц необходимо установить флажок “Показать служебные страницы”.

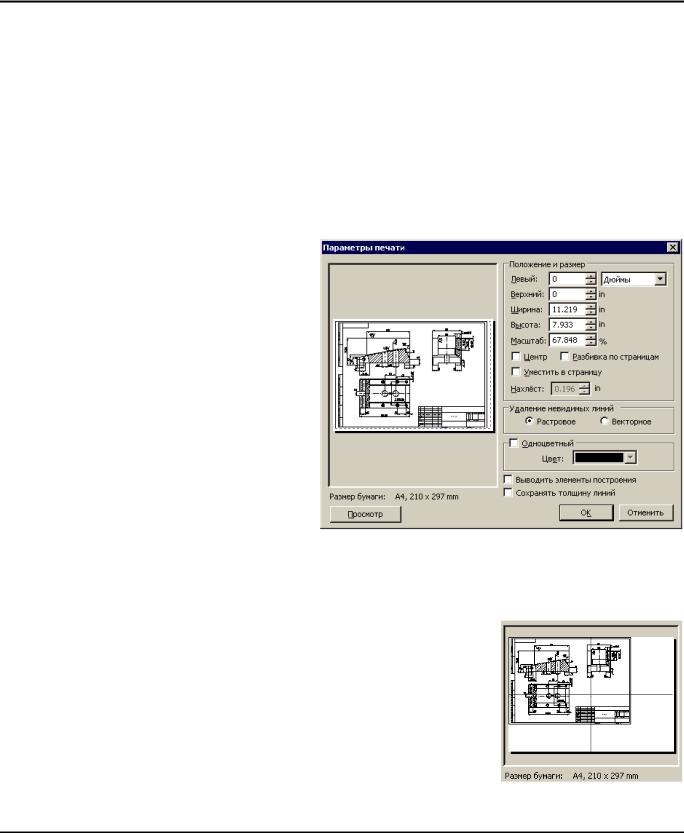

Кнопка [Параметры] вызывает диалоговое окно «Параметры печати». В левой части данного диалога находится окно предварительного просмотра, в котором показано, как чертеж будет располагаться на бумаге после распечатки. Если не нажимать кнопку [Просмотр], то будут видны только габариты изображения, обозначенные рамкой.

Группа настроек «Положение и размер»:

Единицы измерения. Из списка можно выбрать единицы измерения для установок параметров печати: миллиметры, сантиметры или дюймы. Левый и Верхний. Данные параметры устанавливают отступы от левого и верхнего края бумаги соответственно.

Ширина и Высота. Устанавливают ширину и высоту печатаемой картинки.

Масштаб. Устанавливает масштаб изображения.

При установке вручную одного из трёх последних параметров, остальные два рассчитываются автоматически с сохранением пропорций чертежа.

Центр. При установке данного параметра изображение автоматически располагается по центру бумаги.

Уместить в страницу. При установке данного параметра чертеж будет масштабироваться таким образом, чтобы целиком уместиться на одной странице.

Разбивка по страницам. В том случае, когда требуется вывести чертеж на печать в строго определённом масштабе, а изображение не может при этом разместиться на одной странице, выбирайте эту опцию. Она позволяет автоматически разместить чертеж на нескольких страницах. Результат можно предварительно наблюдать в окне просмотра.

Нахлёст. Эта опция устанавливает величину наложения друг на друга соседних листов бумаги при использовании опции «Разбивка по страницам». Нахлёст впоследствии позволит склеить отдельные страницы в единый лист.
