Основы. Двухмерное проектирование

При задании параметров необходимо обратить внимание на состояние флажка “Полное совпадение”. По умолчанию флажок установлен. В этом случае система ищет переменную, имя которой полностью совпадает с заданной в поле “Что искать” строкой. Когда флажок снят, ищется переменная, в имя которой заданный в поле “Что искать” текст входит как подстрока.

Копирование переменных

T-FLEX CAD позволяет копировать переменные из одного документа в другой с помощью буфера обмена.

Для копирования одной переменной в буфер необходимо выбрать её в таблице переменных с помощью , а затем вызвать команду “Скопировать в буфер”:

<Ctrl><C> «Правка|Копировать»

Для вставки скопированной переменной используется команда “Вставить из буфера”:

<Ctrl><V> «Правка|Вставить»

Если в документе, куда осуществляется вставка, уже содержится переменная с таким же именем, что и вставляемая, то выдаётся сообщение “Имена переменных совпадают”.

Команды копирования/вставки можно вызвать и из контекстного меню для переменной:

Для копирования сразу нескольких переменных используется множественный выбор с помощью

<Shift>+ и <Ctrl>+.

Для выбора сразу всех переменных данного документа используется команда:

526

Переменные

Запись переменных во внешний файл

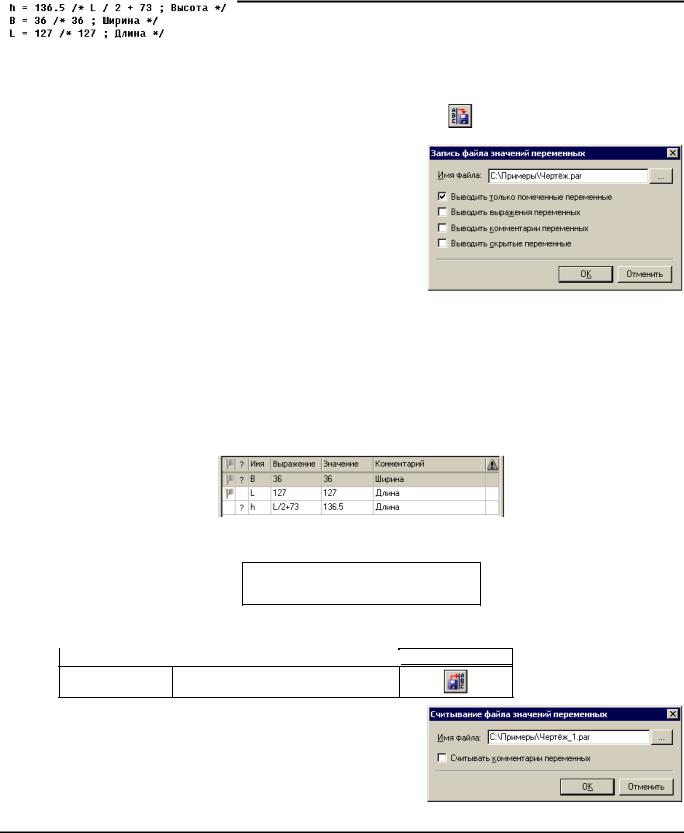

Значения переменных можно записать в файл параметров, используя команду “Экспортировать значения переменных”:

После вызова команды появляется окно диалога. Требуется задать имя файла, в который будет записываться информация. По умолчанию имя файла совпадает с именем текущего чертежа, расширение файла – “par”. Можно задать произвольное имя файла.

Каждая переменная записывается в отдельной строке. Формат записи следующий:

<имя переменной> = <значение> [/*<комментарий>*/]

Имя и значение переменной записываются всегда.

Комментарий записывается в том случае, если установлен один из параметров: “Выводить выражения” или “Выводить комментарий”.

Если в диалоге экспорта установить флажок “Выводить только помеченные переменные”, то в результирующий файл будут записаны только внешние переменные данного документа. Когда флажок снят, выводятся все видимые переменные.

Скрытые переменные по умолчанию не экспортируются. Для того, чтобы во внешний файл были записаны и они, необходимо установить флажок “Выводить скрытые переменные”.

Например, в редакторе имеется следующий набор переменных:

При записи файла установили параметры: выводить всё переменные, кроме скрытых, с выражениями и комментариями. В результате должен получиться файл следующего содержания:

Значения внешних переменных можно считать из файла параметров, используя команду

“Импортировать значения помеченных переменных”:

<Ctrl><R> «Файл|Импорт»

После вызова команды появляется окно диалога.

Если переменная, присутствующая в файле параметров, отсутствует в текущем чертеже, то она не считывается. Также не считываются переменные, не описанные в чертеже как внешние.

Каким образом можно использовать файлы параметров?

527
