- •Содержание
- •Введение
- •Система T-FLEX CAD: возможности, особенности, область применения
- •Стандартные соглашения, принятые при описании системы T-FLEX CAD
- •Знакомство с системой. Настройка системы
- •Быстрое начало
- •Требования к системе
- •Требования к компьютеру
- •Требования к программному обеспечению
- •Установка T-FLEX CAD
- •Запуск программы установки
- •Установка электронного ключа защиты
- •Что делает программа установки?
- •Что вы видите в окне T-FLEX CAD?
- •Служебные окна и элементы управления T-FLEX CAD
- •Работа со служебными окнами
- •Основные понятия чертежа
- •Элементы построения
- •Элементы изображения
- •Вспомогательные элементы
- •Методы построения чертежа
- •Построение параметрического чертежа в T-FLEX CAD
- •Построение непараметрического чертежа (эскиза) в T-FLEX CAD
- •Быстрое построение параметрического чертежа. Автоматическая параметризация
- •Краткие инструкции по интерфейсу пользователя
- •Получение справки
- •Работа мышкой. Контекстное меню
- •Вызов команд
- •Отмена команды
- •Начало работы, сохранение чертежа, окончание работы
- •Функциональные клавиши
- •Краткий вводный курс
- •Создание параметрического чертежа
- •Создание эскиза – непараметрического чертежа
- •Создание параметрического чертежа в режиме автоматической параметризации
- •Основные положения работы с системой
- •Управление документами
- •Создание нового документа
- •Открытие документа
- •Перемещение, увеличение и уменьшение изображения чертежа в окне текущего чертежа
- •Статусная строка
- •Инструментальные панели
- •Окно общего вида
- •Использование меню документов
- •Линейка
- •Окно свойств
- •Автоменю
- •Динамическая панель
- •Окно текущего чертежа
- •Закладки документов
- •Вид окон документа при включенных/выключенных закладках документов
- •Выбор активного окна
- •Полосы прокрутки окна текущего чертежа
- •Упорядочивание окон документов при включенных закладках документов
- •Упорядочивание окон документов при выключенных закладках документов
- •Дополнительное окно документа
- •Разделение окна чертежа
- •Закрытие окон документов
- •Активизированные команды
- •Работа с многостраничными документами
- •Окно информации
- •Создание и редактирование элементов чертежа
- •Режим объектной привязки. Типы привязок
- •Использование сетки
- •Общие принципы создания элементов
- •Общие принципы редактирования элементов
- •Копирование свойств элемента через буфер обмена
- •Ограничение выбора элементов. Использование селектора и фильтра
- •Поиск элемента
- •Перемещение, копирование, преобразование элементов. Работа с буфером обмена
- •Отмена действий пользователя
- •Общие принципы задания параметров. Задание параметров с помощью переменных
- •Задание общих параметров элементов системы
- •Цвет элементов
- •Слой элементов
- •Уровень элементов
- •Приоритет элементов
- •Управление видимостью элементов
- •Проверка правописания на чертеже
- •Настройка системы
- •Настройка установок. Диалог команды «Задать установки системы»
- •Закладка «Пользователь»
- •Закладка «Разное»
- •Закладка «Файлы»
- •Закладка «Сохранение»
- •Закладка «Цвета»
- •Закладка «Фрагменты»
- •Закладка «Привязки»
- •Закладка «Окна»
- •Закладка «Папки»
- •Закладка «Спецификация»
- •Закладка «3D»
- •Настройка инструментальных панелей и клавиатуры
- •Изменение видимости инструментальных панелей
- •Закладка «Панели»
- •Закладка «Команды»
- •Закладка «Клавиатура»
- •Закладка «Главная панель»
- •Закладка «Окружение»
- •Закладка «Параметры»
- •Закладка «3D манипулятор»
- •Сохранение пользовательских настроек. Окружения
- •Добавление пользовательских команд
- •Настройка чертежа
- •Настройка чертежа. Диалог команды «Задать параметры документа»
- •Закладка «Общие»
- •Закладка «Шрифт»
- •Закладка «Размеры»
- •Закладка «Альтернативные размеры»
- •Закладка «Прорисовка»
- •Закладка «Разное»
- •Закладка «Цвета»
- •Закладка «Экран»
- •Закладка «Просмотр»
- •Закладка «Символы»
- •Закладка «3D»
- •Параметры по умолчанию
- •Библиотеки
- •Конфигурации библиотек, меню документов
- •Контекстное меню для работы в окне «Меню документов»
- •Команды для работы с конфигурациями библиотек
- •Страницы
- •Общие сведения
- •Работа со страницами документа
- •Работа с закладками страниц. Управление закладками
- •Создание новых страниц
- •Работа с диалогом «Страницы»
- •Изменение параметров страниц
- •Особенности работы с многостраничным документом
- •Создание чертежа
- •Элементы построения
- •Прямые
- •Построение прямых
- •Способы построения прямых
- •Прямые, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры прямых
- •Укороченные прямые
- •Использование численных параметров
- •Редактирование прямых
- •Изменение отношений между линиями построения
- •Удаление линий построения
- •Окружности
- •Примеры построения окружностей
- •Построение окружностей
- •Способы построения окружностей
- •Окружности, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры окружности
- •Редактирование окружностей
- •Эллипсы
- •Построение эллипсов
- •Способы построения эллипсов
- •Эллисы, построенные на основе 2D проекции, 2D фрагмента или копии
- •Параметры эллипсов
- •Редактирование эллипсов
- •Узлы
- •Построение узлов
- •Узлы на основе элементов построения
- •«Свободные» узлы
- •Узлы с фрагментов. Имена узлов
- •Узлы с 2D проекций
- •Узлы, лежащие в характерных точках элементов
- •Сплайны
- •Основные положения
- •Построение сплайнов
- •Параметры сплайнов
- •Редактирование сплайнов
- •Эквидистанты
- •Построение эквидистант
- •Параметры эквидистант
- •Редактирование эквидистант
- •Функции
- •Задание функции
- •Пример построения эвольвенты
- •Редактирование функции
- •Пути
- •Построение 2D путей
- •Параметры 2D путей
- •Редактирование 2D путей
- •Редактирования типа отдельного участка пути
- •Удаление узловой точки контура пути
- •Изменение местоположения узловой точки контура пути
- •Создание дополнительных узловых точек контура пути
- •Отображение номеров точек контура
- •Создание изображения чертежа
- •Линии изображения
- •Создание линий изображения
- •Выбор режима рисования. Режимы «свободного» и «связанного» рисования
- •Параметры линии изображения
- •Использование опций выбора элементов построения
- •Пример создания последовательности линий изображения
- •Несколько рекомендаций по созданию линий изображения
- •Основные правила построения линий изображения
- •Использование сетки в режиме «свободного» рисования
- •Редактирование линий изображения
- •Эскиз. Создание непараметрического чертежа. Режим автоматической параметризации
- •Создание линий чертежа
- •Два режима работы команды “SK: Создать эскиз”
- •Использование окна свойств
- •Непрерывный ввод линий
- •Использование смещения от узла
- •Построение отрезков
- •Построение дуг окружности
- •Построение окружности
- •Построение многоугольников
- •Построение эллипсов и дуг эллипсов
- •Построение сплайнов
- •Построение фасок и скруглений
- •Осевые линии
- •Построение эквидистант
- •Способы модификации отрезков
- •Параметры линии изображения
- •Работа в режиме автоматической параметризации
- •Редактирование эскиза
- •Редактирование отрезка
- •Редактирование окружности, эллипса, дуги окружности или эллипса
- •Редактирование сплайна
- •Элементы оформления
- •Штриховки, заливки
- •Нанесение штриховок
- •Параметры штриховки
- •Закладка «Заполнение»
- •Закладка «Обводка»
- •Задание параметров штриховки в системной панели
- •Задание контура штриховки
- •Режим автоматического поиска контура штриховки
- •Режим ручного ввода контура штриховки
- •Изменение штриховок или заливок
- •Изменение параметров штриховки или заливки
- •Удаление всей области штриховки или заливки
- •Добавление нового контура к области штриховки или заливки
- •Перезадание контура штриховки
- •Задание начальной точки штриховки или заливки
- •Отображение номеров точек контуров штриховки
- •Редактирование отдельного контура
- •Размеры
- •Нанесение размеров
- •Размеры между двумя прямыми или между прямой и узлом
- •Размеры между двумя узлами
- •Угловой размер по четырём узлам
- •Линейный размер по трём узлам
- •Создание размера дуги окружности
- •Создание размера по конусу
- •Размеры по одной линии изображения
- •Создание цепочек размеров
- •Создание строительных размеров (отметок уровней)
- •Создание размеров на окружности
- •Создание радиального размера с изломом размерной линии
- •Создание размера-лидера
- •Параметры размеров
- •Раздел «Значение»
- •Раздел «Строки»
- •Раздел «Допуск»
- •Раздел «Стиль»
- •Раздел «Стрелки»
- •Раздел «Единицы»
- •Раздел «Альтернативный размер»
- •Раздел «Опции»
- •Особенности задания параметров для угловых размеров
- •Особенности задания параметров для размеров на окружности
- •Особенности задания параметров для строительных размеров
- •Работа с диалогом параметров размера
- •Параметры для новых размеров (параметры по умолчанию)
- •Копирование параметров с существующих размеров
- •Редактирование размеров
- •Работа с размерами в 3D окне
- •Тексты
- •Создание текстов
- •Параметры текста по умолчанию
- •Закладка «Стиль»
- •Закладка «Шрифт»
- •Создание строчного текста
- •Надстрочный и подстрочный текст. Использование переменных в текстах
- •Редактирование строчного текста
- •Создание параграф-текста
- •Задание положения и размера текста
- •Ввод содержимого текста
- •Редактирование параграф-текста
- •Создание и редактирование многострочного текста
- •Создание и редактирование таблиц
- •Свойства таблицы
- •Работа со словарем
- •Вставка текста из словаря
- •Создание новых записей в словаре
- •Надписи
- •Создание надписей
- •Параметры надписи
- •Раздел «Координаты»
- •Раздел «Основная полка»
- •Раздел «Стрелка»
- •Раздел «Дополнительные полки»
- •Раздел «Опции»
- •Примеры надписей
- •Диалог параметров надписи
- •Задание параметров по умолчанию
- •Пользовательские надписи
- •Редактирование надписей
- •Допуски формы и расположения поверхностей. Обозначения баз
- •Создание обозначений допусков формы и баз
- •Создание допуска
- •Создание выноски или допуска с выноской
- •Создание выноски или базы с выноской
- •Параметры допуска
- •Редактирование допусков
- •Шероховатости
- •Создание шероховатости
- •Параметры шероховатости
- •Диалог параметров шероховатости
- •Задание параметров по умолчанию
- •Редактирование шероховатости
- •Обозначение вида
- •Создание обозначений вида
- •Простое сечение
- •Сложное сечение
- •Параметры сечений
- •Вид по стрелке
- •Обозначение вида
- •Редактирование обозначения вида
- •Простановка осей
- •Нанесение осевых линий
- •Параметры осевых линий
- •Редактирование осей
- •Фаски
- •Создание фасок
- •Создание фаски по узлу, через который проходит контур штриховки
- •Параметры фасок
- •Сварка
- •Общие сведения
- •Окно «Сварные швы»
- •Задание типа сварного шва
- •Создание сварного шва
- •Создание обозначения сварного шва
- •Создание таблицы сварных швов
- •Дополнительные элементы изображения чертежа
- •Чертёжные виды. Выносные элементы
- •Основные сведения
- •Создание чертёжных видов
- •Работа с манипуляторами чертёжного вида
- •Создание чертёжного вида
- •Создание выносного вида
- •Создание выносного вида с обозначением
- •Особенности масштабирования чертёжных видов
- •Редактирование чертёжных видов
- •Редактирование чертёжного вида
- •Редактирование изображения на чертёжном виде
- •Раскрытие чертёжного вида
- •Картинки, OLE-объекты
- •Картинки
- •Связь с исходным файлом. Механизм ссылок
- •Способы привязки на чертеже
- •Создание картинки
- •Создание внутренней картинки с сохранением связи с исходным файлом
- •Задание прозрачного цвета
- •Повторное нанесение картинки
- •Редактирование картинок
- •Редактирование одной картинки
- •Редактирование нескольких картинок
- •Обновление внутренних картинок
- •Вставка OLE-объектов
- •Редактирование чертежа
- •Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена
- •Команды переноса, копирования, создания массивов
- •Вызов команд
- •Общие опции команд переноса, копирования, создания массивов
- •Общие опции команд переноса
- •Общие опции команд копирования и создания массивов
- •Перемещение
- •Поворот
- •Масштабирование
- •Симметрия
- •Линейный массив
- •Круговой массив
- •Вызов команд в прозрачном режиме
- •Редактирование копии или массива
- •Копирование через буфер обмена
- •Замена элементов
- •Изменение чертежа с помощью размеров
- •Команда изменения значений размеров
- •Команда пересчёта размеров в середину поля допуска
- •Отношения
- •Использование Отношений при работе с чертежом
- •Отображение Отношений в окне команды “Информация”
- •Переменные и средства работы с ними
- •Переменные
- •Основные понятия
- •Создание переменных
- •Характеристики переменных
- •Работа в редакторе переменных
- •Окно редактора переменных
- •Создание переменной
- •Создание списка значений переменной
- •Окно “Помощник”
- •Свойства переменной
- •Удаление переменной
- •Диагностика ошибок
- •Отмена действий в редакторе переменных
- •Настройка окна редактора переменных
- •Область группировки. Группировка переменных
- •Сортировка переменных
- •Поиск переменных
- •Копирование переменных
- •Запись переменных во внешний файл
- •Печать списка переменных
- •Работа с редактором переменных в прозрачном режиме
- •Редактирование внешних переменных
- •Использование переменных в T-FLEX CAD
- •Переменные и линии построения
- •Переменные и уровни видимости
- •Связи переменных
- •Приложение I. Правила написания выражений. Функции работы с переменными
- •Выражение
- •Операнды выражения
- •Действия (операции) в выражениях
- •Логические операции
- •Стандартные математические функции
- •Функции T-FLEX CAD
- •Функции работы с базами данных
- •Приложение II. Примеры использования некоторых функций
- •Использование функций ATOT (), LTOT (), SATOT (), SLTOT ().
- •Использование функции GET ()
- •Использование функций DISTANCE() и MEASURE()
- •Использование функции CHECK ()
- •Использование функций SETV () и GETV ()
- •Использование функции TGETV ()
- •Измерение элементов и отношений между ними
- •Проведение измерений
- •Измерение характеристик одного элемента
- •Измерение отношений между двумя элементами
- •Дополнительные способы вызова команды
- •Вызов команды из контекстного меню
- •Вызов команды в прозрачном режиме при задании параметров 2D или 3D элементов
- •Измеряемые характеристики и отношения
- •Измеряемые характеристики
- •Измеряемые отношения
- •Глобальные переменные
- •Базы данных
- •Создание внутренней базы данных
- •Функции отбора значений из внутренних баз данных
- •Функция REC ()
- •Функция FREC ()
- •Функция VAL ()
- •Функция FIND ()
- •Команды редактора баз данных
- •Базы данных по ссылке
- •Создание и редактирование внешней базы данных
- •Функции отбора значений из внешних баз данных DBF () и DBFWIN ()
- •Функция отбора значений из внешних баз данных MDB ()
- •Элементы управления. Создание пользовательских диалогов
- •Общие сведения
- •Типы элементов управления
- •Страницы диалогов
- •Многостраничные диалоги
- •Общие принципы создания элементов управления
- •Параметры элементов управления
- •Создание диалога
- •Применение диалога
- •Параметризация при создании диалога
- •Работа с несколькими диалогами
- •Изменение элементов управления
- •Оптимизация
- •Общие сведения
- •Задание на оптимизацию
- •Примеры применения оптимизации
- •Задача поиска положения натяжного ролика
- •Задача об оптимизации объема бутылки
- •Создание сборочных чертежей
- •Основные принципы и понятия работы со сборками
- •Введение
- •Специфика работы со сборочными чертежами
- •Методы создания сборочных чертежей
- •Способы привязки изображения фрагмента к сборочному чертежу
- •Использование переменных фрагмента
- •Управление видимостью элементов чертежа фрагмента
- •Удаление невидимых линий на сборочном чертеже
- •Привязка к элементам фрагментов
- •Создание спецификации сборки
- •Деталировочные чертежи на основе фрагментов
- •Раскрытие фрагментов
- •Использование коннекторов
- •Составной документ. Вложенные фрагменты
- •Перечень команд для проектирования сборок
- •Проектирование сборок методом «Снизу-вверх»
- •Способы привязки фрагментов
- •Вектор привязки. Коннектор
- •Точки привязки
- •Нанесение фрагментов на чертёж
- •Выбор файла фрагмента
- •Выбор фрагмента из библиотеки
- •Задание значений внешних переменных фрагмента
- •Задание привязки фрагмента на сборочном чертеже
- •Повторное нанесение фрагмента
- •Параметры фрагмента
- •Проектирование «Сверху вниз»
- •Работа с фрагментами в контексте сборки
- •Выделение фрагмента из сборочного чертежа
- •Редактирование фрагментов
- •Общие сведения о редактировании фрагментов
- •Приёмы редактирования фрагментов
- •Изменение привязки фрагмента
- •Редактирование внешних переменных при помощи манипуляторов
- •Редактирование переменных нескольких фрагментов
- •Использование буфера обмена для переменных фрагментов
- •Редактирование фрагмента в контексте сборки
- •Обновление файлов фрагментов
- •Оформление чертежей. Создание спецификаций
- •Оформление чертежей
- •Создание основной надписи (нанесение форматки на документ)
- •Подбор основной надписи
- •Технические требования
- •Неуказываемая шероховатость
- •Обновление оформления
- •Настройка
- •Закладка «Основные надписи»
- •Закладка «Параметры основной надписи»
- •Спецификации
- •Работа со спецификацией
- •Состав спецификации
- •Подготовка данных для спецификации
- •Создание спецификации
- •Создание спецификации на новой странице чертежа или в новом документе
- •Создание спецификации на существующей странице чертежа
- •Создание спецификации с помощью пустого прототипа
- •Переход от сборочного чертежа к документу спецификации
- •Заполнение штампа спецификации
- •Редактирование разделов спецификации
- •Свойства спецификации
- •Закладка «Спецификация»
- •Закладка «Разделы»
- •Закладка «Колонки»
- •Закладка «Сортировка»
- •Закладка «Суммирование»
- •Редактирование спецификации
- •Экспорт спецификаций
- •Удаление спецификации
- •Удаление всей спецификации
- •Удаление пустых страниц спецификации
- •Простановка позиции на сборочном чертеже
- •Редактирование позиций
- •Создание и редактирование прототипа спецификации
- •Создание прототипа спецификации на основе одного из существующих прототипов
- •Создание прототипа спецификации на основе «Пустого прототипа»
- •Сохранение текстовой информации о чертеже
- •Сохранение информации о переменных чертежа в файле
- •Создание отчёта
- •Пример использования отчёта для построения развёртки усечённого цилиндра
- •Профили
- •Структура сборочного документа
- •Создание аннотаций
- •Команда «Аннотации»
- •Редактор аннотаций
- •Печать документов
- •Печать одного документа
- •Печать нескольких документов
- •Формирование структуры пакета документов
- •Настройки модуля печати
- •Автоматическая компоновка пакета документов
- •“Ручная” компоновка пакета документов
- •Изменение параметров страниц базового документа. Добавление/удаление страниц
- •Печать сформированного пакета документов
- •Сервисные команды и инструменты
- •Анимация
- •Анимация модели командой "Анимировать модель"
- •Приложение "Создание сценариев анимации"
- •Создание нового графика
- •Добавление/изменение точек графика
- •Выбор узлов графика
- •Удаление узлов графика
- •Сглаживание графика
- •Сетка
- •Ведомые графики
- •Общие параметры анимации
- •Масштабирование окна графика
- •Управление анимацией
- •Пример анимации хода часов
- •Пример анимации разборки пирамиды
- •Просмотр и иконки документа
- •Создание просмотра
- •Создание иконки
- •Экспорт/Импорт документов
- •Экспорт документов
- •Импорт документов
- •Ссылки. Управление составными документами
- •Управление ссылками
- •Перенос сборок
- •Создание пользовательских линий и штриховок
- •Линии изображения
- •Создание шаблона линии
- •Работа с линией пользовательского типа
- •Пример создания пользовательской линии
- •Штриховки
- •Создание шаблона штриховки
- •Работа с пользовательскими штриховками
- •Примеры создания простых штриховок
- •Пример создания штриховки «под дерево»
- •Создание библиотек параметрических элементов
- •Создание параметрического элемента библиотеки
- •Создание баз данных
- •Создание переменных на основе баз данных
- •Построение параметрического чертежа и 3D модели
- •Создание векторов привязки и системы координат для привязки фрагмента в сборке
- •Создание коннекторов
- •Создание диалога
- •Добавление элемента в библиотеку
- •Защита документов T-FLEX CAD
- •Параметры защиты
- •Типы защиты
- •Типы доступа
- •Работа с командой «Защита документов»
- •Установка доступа к документам
- •Генерация пароля доступа к документу или библиотеке
- •Получение идентификатора текущего ключа защиты T-FLEX CAD
- •Работа с защищённым документом
- •Изменение защиты документа
- •Макросы
- •Работа с макросами
- •Окно «Макросы»
- •Создание макросов, редактор макросов
- •Окно «Проекты»
- •Свойства проекта
- •Окно кода модуля
- •Компиляция и запуск макросов
- •Компиляция проекта
- •Окно «Выходные данные»
- •Запуск макросов
- •Создание макросов с экранными формами
- •Окно «Инструменты»
- •Окно «Свойства»
- •Размещение элементов управления в форме
- •Написание процедур для элементов управления в формах
- •Окно кода для элементов управления в форме
- •Пример макроса с экранной формой
- •Преобразование документов, созданных в предыдущих версиях T-FLEX CAD
- •Работа с приложением «Конвертер файлов предыдущих версий»
- •Запуск конвертера документов
- •Задание списка конвертируемых документов
- •Выполнение конвертации
- •Настройка конвертера

Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена

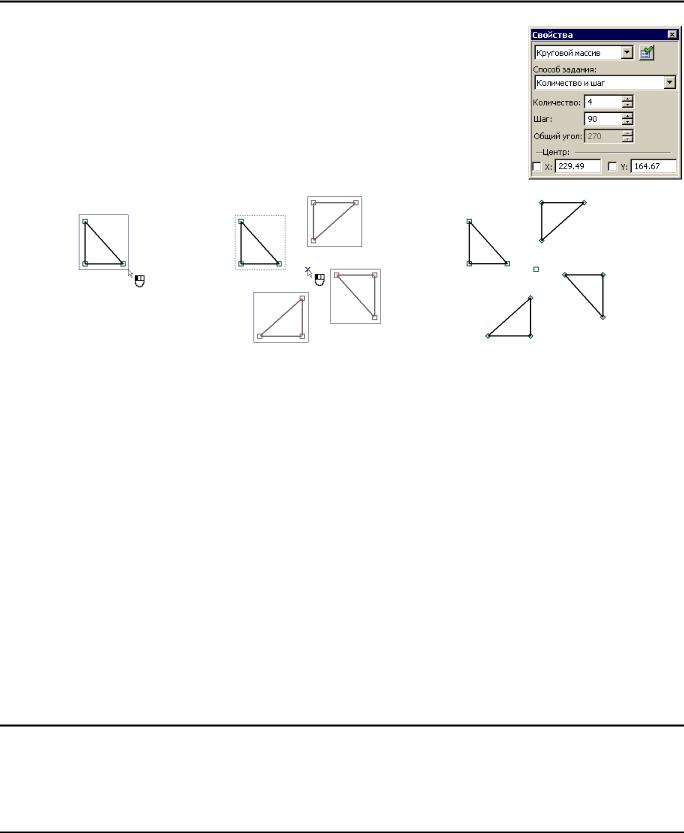

Способ задания. Задаёт способ задания кругового массива:
“Количество и общий угол”, “Общий угол и шаг” или “Количество и шаг”. В зависимости от выбранного способа часть следующих параметров может быть недоступна (рассчитывается автоматически):
Количество. Задаёт общее количество копий массива с учётом исходных элементов.
Шаг. Задаёт угол между копиями массива.
Общий угол. Данный параметр позволяет задать угол, в пределах которого будут располагаться элементы массива.

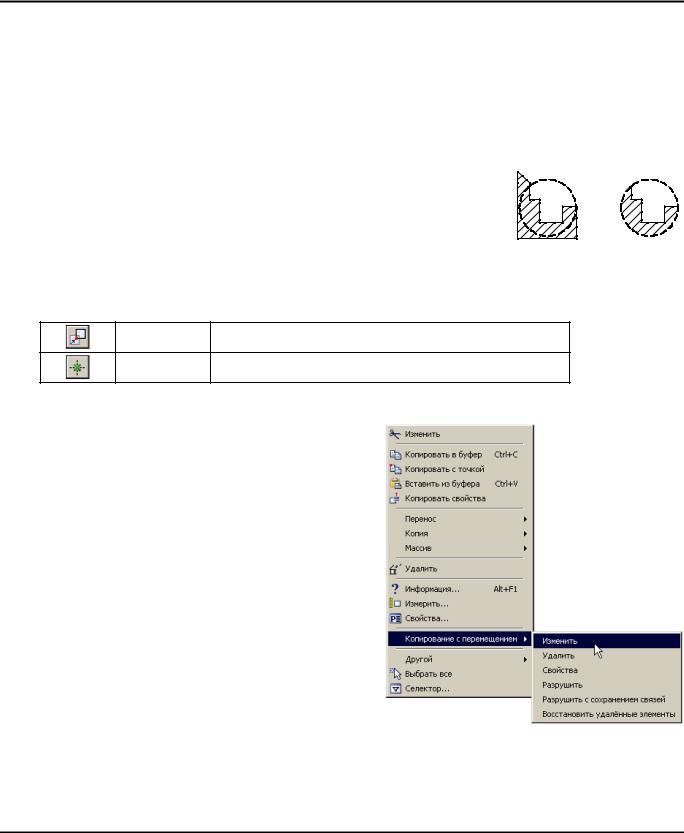

Вызов команд в прозрачном режиме
Команду “TM: Переместить” можно вызвать в “прозрачном режиме” при выделении одного или нескольких 2D элементов T-FLEX CAD. Выбрать элементы можно при помощи окна и/или,
используя <Shift>+, <Ctrl>+
. После выделения элементов достаточно указать курсором на один из подсвеченных узлов или граничных линий перемещаемого объекта. Курсор приобретает вид
(при указании на линию) или
(при указании на узел), что является приглашением перейти в команду “TM: Переместить”.
Далее возможны два варианта действий:
•Нажать и отпустить, не перемещая курсор. Затем перевести курсор в точку копирования и еще раз нажать
или клавишу <Enter>. Этим способом удобно пользоваться при перемещении с одной страницы на другую.
•Нажать и переместить курсор, не отпуская клавиши мыши. Перемещение произойдет, когда клавиша будет отпущена или нажата клавиша <Enter>.
Вобоих случаях после первого нажатия автоменю и окно свойств приобретут вид, соответствующий команде “TM: Переместить”. При необходимости можно перейти в другую команду переноса, копирования, создания массивов, используя автоменю или окно свойств.
Редактирование копии или массива
Все элементы, полученные переносом или неассоциативным копированием, редактируются как обычные элементы построения и изображения.
487

Основы. Двухмерное проектирование
Ассоциативные копии, созданные с помощью команд копирования, редактируются с помощью команды “EY: Редактировать копии”. Вызвать команду можно одним из следующих способов:
Клавиатура |
Текстовое меню |
Пиктограмма |
|
|
|
<EY> |
«Правка|Чертёж|Копия» |
|
|
|
|
После вызова команды необходимо выбрать копии для редактирования. Для выбора одной копии можно использовать . Множественный выбор можно сделать, используя выбор окном, выбор с помощью <Shift>+
, <Ctrl>+
или опцию автоменю:
<*> Выбрать все элементы
Для выбранных копий подсвечиваются выбираемые и исходные элементы, а также вектор преобразования (или точка привязки для масштабирования, поворота, кругового массива).
При выборе нескольких копий или массивов в автоменю доступна опция:
<Del> Удалить выбранные элементы
При выборе одной копии или массива в автоменю доступны следующие опции:
|
<Enter> |
Завершить редактирование |
|
|
|
|
<P> |
Установить параметры выбранных элементов |
|
|
|
|
<O> |
Разрушить копию |
|
|
|
|
<G> |
Разрушить копию с сохранением связей |
|
|
|
|
<H> |
Выбрать штриховку для обрезки (доступна только для |
|
копий с перемещением, поворотом, масштабом) |
|
|
|
|
|
<K> |
Отменить выбор штриховки для обрезки (доступна |
|
только для копий, обрезанных по штриховке) |
|
|
|
|
|
<S> |
Редактировать список копируемых элементов |
|
|
|
|
<I> |
Выбрать другой ближайший элемент |
|
|
|
|
<Del> |
Удалить выбранные элементы |
|
|
|
При выборе копии (массива) в окне свойств отображается диалог для редактирования параметров копии, аналогичный используемому при её создании. С его помощью можно изменить параметры
копии. Для этой же цели можно использовать диалог параметров, вызываемыйс помощью опции .
Две опции - и
- служат для разрушения копий, т.е. превращения их в независимые элементы. Сама копия (массив) как элемент T-FLEX CAD при этом удаляется. Результат работы данных опций соответствует использованию аналогичных режимов при создании копии (массива). Для полного
удаления копии можно использовать опцию .
488

Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена
Опция служит для входа в режим редактирования списка исходных элементов копии (массива). В данном режиме можно как добавить новые элементы в список объектов копирования, так и удалить часть элементов из списка выбранных.
Опция , доступная для копий, созданных с помощью команд “XM: Копировать с перемещением”, “XT: Копировать с поворотом”, “XA: Копировать с масштабированием”, позволяет обрезать изображение копии по штриховке. Для этого после
вызова опции необходимо указать с помощью нужную штриховку.
Если обрезающая штриховка используется только для этой цели, рекомендуется установить для неё параметр “Невидимая”. На рисунке показано изображение копии до и после выбора невидимой штриховки для обрезки.
Дополнительно к описанным возможностям, для выбранной копии (массива) можно перезадать
точки привязки. Для этого необходимо указать с помощью на один из концов вектора преобразования или точку привязки (для масштабирования, поворота, кругового массива). После этого необходимо указать новую точку(-и) привязки. В автоменю при этом будут доступны опции:
<T> Создать узел в точке
<N> Выбрать узел
После задания новой точки привязки редактируемый элемент перерисуется в соответствии с внесёнными изменениями.
Команды для редактирования копии или массива, а также их отдельных элементов можно вызвать и из контекстного меню. Для этого достаточно выбрать один из элементов копии/массива и
нажать . В появившемся контекстном меню будут доступны команды редактирования как выбранного элемента, так и всей копии или массива.
Для отдельного элемента копии/массива можно изменить свойства (по умолчанию они берутся с родительского элемента). Можно также удалить выбранный элемент копии/массива (не удаляя самой копии). При этом в копии/массиве сохраняется информация об удалённом элементе, так что в дальнейшем при необходимости его можно восстановить.
Команды редактирования самой копии/массива в контекстном меню объединены в подменю, назван-
ное по типу копии (например, “Копирование с перемещением”, как показано на рисунке). В число команд редактирования копии/массива входит дополнительная команда “Восстановить удалённые элементы”, как раз позволяющая восстановить все удалённые элементы копии.
489

Основы. Двухмерное проектирование
Особенности работы с переменными массивами
При изменении количества копий линейного или кругового массива добавление или удаление копий происходит непосредственно перед последней копией массива. Благодаря этому, например, размеры, проставленные между граничными элементами массивов, сохраняются при любом изменении числа копий массива. Размеры, проставленные на “внутренних” копиях массива, могут исчезать при уменьшении их общего числа. То же самое справедливо и для любых других 2D построений: элементы, привязанные к граничным копиям массива, всегда будут сохранять правильное положение при любом изменении массива.
При создании штриховки на основе элементов массива следует придерживаться следующей методики: перед созданием штриховки необходимо установить максимально необходимое количество копий массива. Штриховку следует создавать с помощью автопоиска. В этом случае в дальнейшем она будет вести себя корректно и не “сломается” при любом изменении числа копий массива (внутри исходного диапазона).
В трёхмерном моделировании 2D массив, расположенный на рабочей плоскости, может быть использован для создания 3D профиля. Профиль можно создать как на основе самих линий изображения, так и на основе созданной по ним штриховки. При работе с переменным массивом использовать для создания профиля штриховку (на основе линий массива) имеет смысл только в том случае, когда заранее известно необходимое максимальное число копий массива. В остальных случаях 3D профиль следует создавать на основе линий изображения массива. При дальнейших построениях следует учитывать, что идентификация геометрических составляющих 3D элемента (рёбер, вершин, и т.п.), созданного с использованием переменного 2D массива, меняется при изменении числа копий этого массива.
Копирование через буфер обмена
Помимо команд переноса, копирования, создания массивов, в T-FLEX CAD реализован механизм копирования через буфер обмена. Его работа во многом аналогична команде копирования “XM: Копировать с перемещением”, но обладает рядом дополнительных возможностей. Скопировать через буфер обмена можно любые 2D элементы, кроме чёртежных видов и многостраничных текстов
испецификаций. Этот механизм целесообразно применять в следующих случаях:
•При необходимости копирования между несколькими документами одного приложения T- FLEX CAD;
•При обмене данными с другими приложениями.
490

Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена
Механизм копирования через буфер обмена включает в себя четыре команды, доступные в контекстном меню и в меню “Правка” после выделения объекта копирования: “XC: Копировать в буфер обмена”, “XI: Копировать в буфер обмена с точкой вставки”, “XP: Вставить из буфера обмена”, “XE: Специальная вставка”.
Для команд копирования через буфер обмена работают стандартные сочетания клавиш:
<Ctrl><C>, <Ctrl><V>, <Ctrl><Ins>, <Shift><Ins>.
Команда “XC: Копировать в буфер обмена” - копирование выбранного объекта в буфер обмена:
Клавиатура |
Текстовое меню |
Пиктограмма |
|
|
|
<XC>, |
«Правка|Копировать в буфер» |
|
<Ctrl><C> |
|
|
|
|
При работе с данной командой достаточно выбрать элементы и вызвать команду. Никаких дополнительных действий не требуется. Для привязки скопированных объектов при последующей вставке в документ T-FLEX CAD можно будет использовать характерные точки объекта копирования (центр, верхний левый угол, верхний правый угол и т.п.).
Команда “XI: Копировать в буфер обмена с точкой вставки” - копирование выбранного объекта в буфер обмена с выбранной точкой привязки:
Клавиатура |
Текстовое меню |
Пиктограмма |
|
|
|
<XI> |
«Правка|Копировать с точкой» |
|
|
|
|
После вызова команды и выбора объектов необходимо указать произвольную точку (2D узел), относительно которой можно будет осуществлять привязку при последующей вставке скопированных объектов в T-FLEX CAD. В автоменю при этом будут доступны опции:
<N> Выбрать узел
<A> Установить абсолютные координаты
<Esc> Отменить выбор
При задании точки работает объектная привязка, аналогичная привязкам в команде создания эскиза. При последующей вставке скопированных объектов в документ T-FLEX CAD привязка может осуществляться как по заданной точке, так и по характерным точкам объекта копирования.
При копировании в буфер обмена T-FLEX CAD помещаются данные в его внутреннем формате. Кроме того, для обеспечения связи с внешними приложениями в буфер копируются выбранные элементы чертежа в виде изображения в формате Enhanced Metafile (EMF). Если же для копирования был выбран только один элемент типа “Текст”, то в буфер также заносятся текстовые данные в следующих форматах:
1.T-FLEX Paragraph Text (кроме строчного текста),
2.RTF (кроме строчного текста),
3.Неформатированный текст.
Это позволяет реализовать обмен данными как внутри одного приложения T-FLEX CAD, так и между несколькими различными приложениями.
491

Основы. Двухмерное проектирование
Для вставки данных из буфера обмена используются команды “XP: Вставить из буфера обмена”, “XE: Специальная вставка”.
Данные команды доступны только при наличии каких-либо данных в буфере обмена.
Команда “XP: Вставить из буфера обмена”:
Клавиатура |
Текстовое меню |
Пиктограмма |
|
|
|
<XP>, |
«Правка|Вставить из буфера» |
|
<Ctrl><V> |
|
|
|
|
Выбор вставляемого формата в этой команде осуществляется самим приложением. При вызове команды программа просматривает буфер в поисках подходящего формата хранящихся в буфере данных. Вставлены будут данные в первом найденном формате. Очерёдность поиска формата определяется списком:
1.Внутренний формат T-FLEX CAD (доступен только при копировании в рамках одного приложения T-FLEX CAD)
2.T-FLEX Paragraph Text
3.RTF
4.Неформатированный текст
5.EMF
После вызова команды к курсору будет привязано динамически перемещаемое изображение
вставляемых элементов. Нажатием или с помощью опции
указывается точка привязки вставляемых элементов.
В автоменю команды доступны следующие опции:
|
<N> |
Выбрать узел |
|
|
|
|
<E> |
Использовать переменные при совпадении имен |
|
(только при вставке в другой документ T-FLEX |
|
|
|
CAD) |
|
<Alt><T> |
Копировать только выбранные элементы |
|
|
|
|
<U> |
Перемещение вдоль оси X (только при вставке в |
|
исходный документ T-FLEX CAD) |
|
|
|
|
|
<V> |
Перемещение вдоль оси Y (только при вставке в |
|
исходный документ T-FLEX CAD) |
|
|
|
|
|
|
Выбор точки привязки |
|
|
|
|
|
Выбор действия по завершению вставки |
|
|
|
|
<Esc> |
Выйти из команды |
|
|
|
Опции и
используются для блокировки перемещения по осям координат. Для точного задания расположения копируемых элементов или их смещения относительно исходного объекта в
492

Перенос и копирование элементов чертежа. Массивы. Работа с буфером обмена
команде используется окно свойств. Данная опция доступна только при вставке скопированных элементов в тот же документ T-FLEX CAD.
Группа опций для выбора точек привязки позволяет указать, по какой точке будет осуществляться привязка вставляемого объекта. Для выбора доступны характерные точки объекта. Если объекты были скопированы в буфер с использованием команды “XI: Копировать в буфер обмена с точкой вставки”, для привязки также можно использовать дополнительную точку, заданную в
данной команде (опция ).
Как и в командах копирования в режиме “Разрушить копию с сохранением связей”, при копировании через буфер обмена система принудительно копирует родительские элементы для объектов копирования (в случае, когда они изначально не были включены в набор копируемых элементов). И так же, как и в командах копирования, можно отказаться от данных действий системы с помощью
опции . При активной опции элементы, чьи родители не вошли в набор копируемых элементов, будут преобразованы в свободные объекты.
Копируемые элементы могут быть связаны с переменными (исключая переменные, описывающие положение этих элементов). Для замены соответствующих параметров копируемых элементов на
переменные того документа T-FLEX CAD , куда они копируются, используется опция . Данная опция доступна только при вставке скопированных элементов в другой документ T-FLEX CAD (в
рамках одного работающего приложения). Если опция включена, при вставке сравниваются имена переменных в целевом документе и в копируемых объектах. Если они совпадают, для скопированных элементов устанавливаются связи с соответствующими переменными текущего документа. Переменные, для которых совпадение не обнаружено, заменяются своими значениями. При отключенной опции связи со всеми переменными разрываются (переменные заменяются на константы).
Группа опций также выполняет те же функции, что и в командах переноса, копирования, создания массивов: определяет действия, которые будут автоматически выполняться по завершении вставки из буфера. Для выбора доступны следующие варианты:
– система завершит работу команды вставки из буфера обмена;
– режим множественной вставки - после вставки первого экземпляра к курсору остается привязан динамически перемещаемый объект копирования. Т.е. система останется в состоянии ожидания ввода точки привязки для следующей копии. Указанием второй точки можно вставить
вторую копию и т.д. Закончить создание копий можно нажатием или
;
– для вставленного объекта автоматически вызывается команда копирования “XI:
Копировать в буфер обмена с точкой вставки”;
– аналогично предыдущему варианту, но перед запуском команды копирования система перейдёт в режим редактирования списка выбранных элементов.
При обмене данными между несколькими приложениями при вставке из буфера выбирается текстовый или графический формат. В случае выбора текстового формата автоматически создается элемент “Параграф-текст” и запускается команда редактирования “ET: Изменить текст”. При вставке изображений запускается команда создания элемента “Картинка” “IP: Создать картинку”.
493

Основы. Двухмерное проектирование
При вставке в документ T-FLEX CAD объектов из AutoCAD через буфер обмена сначала появляется диалог параметров импорта (подробно описан в главе “Экспорт/Импорт документов”). В этом диалоге можно задать обычные параметры импорта из AutoCAD. Затем запускается команда “Вставить из буфера”, с помощью которой можно разместить вставляемые элементы на странице − задать положение, угол поворота, масштаб.
Команда “XE: Специальная вставка”:
Клавиатура |
Текстовое меню |
Пиктограмма |
|
|
|
<XE> |
«Правка|Специальная вставка…» |
|
|
|
|
Данная команда позволяет пользователю самостоятельно выбрать формат, который будет использован при вставке из буфера. В диалоге команды показывается список форматов, которые находятся в буфере в момент вызова команды. В зависимости от того, какой формат выберет пользователь, система переходит в режим вставки объектов T-FLEX CAD, картинки в формате EMF или BMP, простого текста или форматированного текста (RTF).
