Чертёжные виды. Выносные элементы

изображения чертёжного вида равен 1. В результате суммарный масштаб изображения выносного элемента равен 4.

Редактирование чертёжных видов

Редактирование чертёжного вида

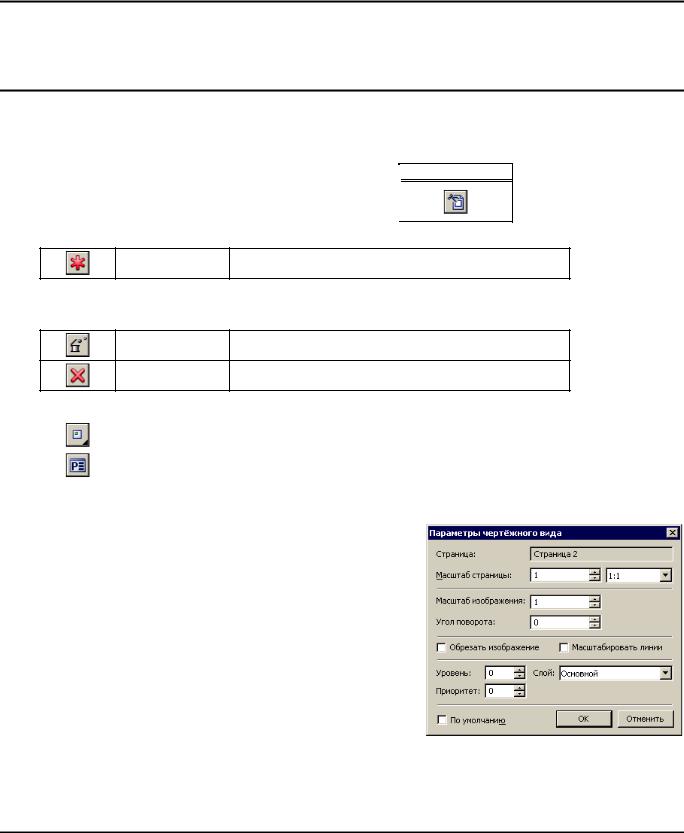

Редактирование чертёжного вида производится с помощью команды "ESD: Редактировать чертежный вид". Вызов команды:

После вызова команды в автоменю появляются опции:

<*> Выбрать все элементы

После выбора всех чертёжных видов с помощью опции они подсвечиваются на чертеже, а в автоменю появляется опции:

<Del> Удалить выбранные элементы

<Esc> Отменить выбор элементов

При выборе одного чертёжного вида с помощью в автоменю дополнительно появляются опции:

Опция позволяет изменить точку привязки редактируемого чертёжного вида.

Опция выводит на экран диалог “Параметры чертёжного вида”:

Страница. Отображает имя вспомогательной страницы, соответствующей выбранному чертёжному виду. Параметр “Масштаб страницы” показывает значение масштаба этой страницы.

Обрезать изображение, Масштабировать линии, Масштаб изображения, Угол поворота. Значения этих параметров влияют на изображение области чертёжного вида на исходной странице.

Слой, уровень, приоритет. Определяют значения соответствующих общесистемных параметров.

459

Основы. Двухмерное проектирование

Выбранный вид выделяется в виде прямоугольника, обрамлённого маркерами. Маркеры можно использовать для изменения положения, угла поворота, масштаба и размера вида, положение вектора привязки или точки привязки.

Работа с маркерами происходит так же, как и при создании чертёжного вида (или выносного элемента).

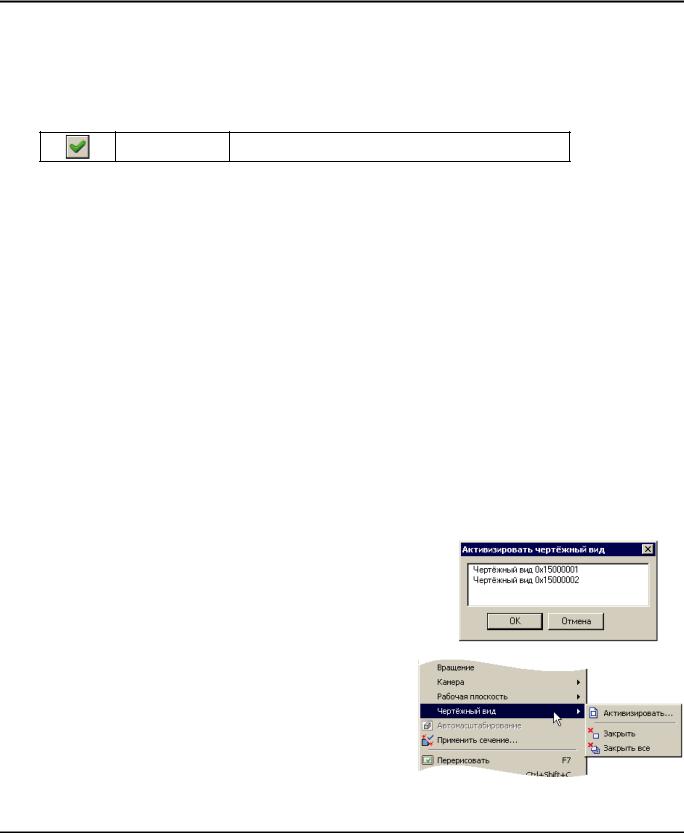

Завершить редактирование чертёжного вида можно с помощью опции:

<End> Завершить редактирование вида

Редактирование изображения на чертёжном виде

Изображение, расположенное на чертёжном виде, можно редактировать в двух режимах:

1.На странице чертёжного вида – как обычный чертёж;

2.На основной странице, активизировав соответствующий чертёжный вид. Активизация может производиться «по месту» или в отдельном окне. Активизация чертёжного вида производится через контекстное меню после выбора чертёжного вида или с помощью команд в меню

“Вид|Чертежный вид”.

При выборе с помощью на странице чертежа одного из чертёжных видов в контекстном меню доступны следующие команды:

Активизировать чертежный вид . При вызове команды все элементы чертежа на текущей странице, кроме элементов, принадлежащих чертёжному виду, отображаются серым цветом и подсвечиваются границы чертёжного вида и границы страницы, которую отображает вид. После этого изображение на виде может быть отредактировано обычными средствами.

Активизировать в отдельном окне . Этот режим отличается от предыдущего тем, что для редактирования открывается новое окно, содержащее изображение с выбранного чертёжного вида.

Статус . Вызывает на экран окно диалога команды “ST: Задать параметры документа” для страницы выбранного чертёжного вида.

При использовании меню “Вид|Чертежный вид” доступна только команда “Активизировать…”. После обращения к ней появляется окно выбора чертёжного вида. Выбранный из списка вид будет активизирован на текущей странице.

Для возвращения в режим редактирования основного изображения страницы активный чертёжный вид должен

быть закрыт с помощью команды “ Закрыть чертежный вид” контекстного меню или команды

“Закрыть” меню “Вид|Чертежный вид”.

При использовании данных команд для работы с вложенными видами, т.е. с видами, расположенными на другом чертёжном виде, необходимо последовательно активизировать виды, начиная с “внешнего”.

460

Чертёжные виды. Выносные элементы

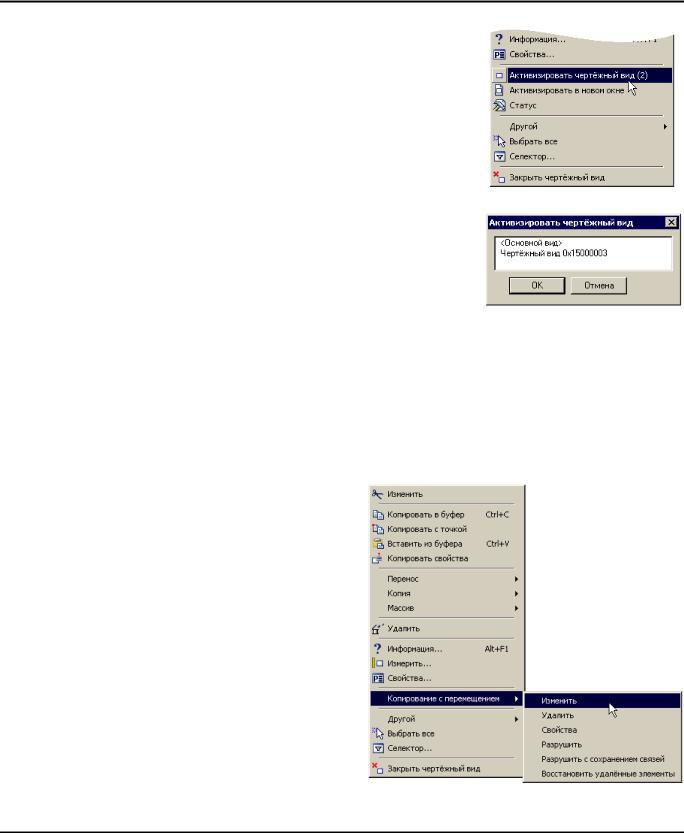

При этом к названию команды “Активизировать чертёжный вид” в контекстном меню добавляется уровень вложенности следующего чертёжного вида.

Закрыть все активизированные чертёжные виды можно и с

помощью команды “ Закрыть все чертежные виды”,

доступной из контекстного меню. Кроме того, активизированные вложенные виды могут быть закрыты последовательно,

применением команды “ Закрыть чертежный вид” для каждого активизированного чертёжного вида.

В случае вызова команды “Вид|Чертежный вид| из активизированного вложенного чертёжного вида в списке доступных чертёжных видов

присутствует <Основной вид>. Его выбор соответствует вызову команды “Вид|Чертежный вид|Закрыть все”, приводящей к закрытию всех уровней активизированных вложенных чертёжных видов.

При редактировании изображения чертёжных видов, созданных с помощью опций “Создать выносной вид” и “Создать новый выносной вид с обозначением”, в режиме активного чертёжного вида становятся доступны все команды редактирования копирования с перемещением.

Нажатие для линий вида, полученных копированием (в области активизированного вида или на его странице), вызывает контекстное меню со следующими командами в группе “Копирование с перемещением”:

-“Изменить” - вызывается команда редактирования "EY: Редактировать копии";

-“Удалить” - удаляются все элементы, принадлежащие копированию;

-“Свойства ” - позволяет задать значения масштаба и угла поворота для перемещения;

-“Разрушить” - разрывается связь набора перемещенных элементов с исходными элементами. Скопированные элементы, независимо от способа создания их родительских элементов, становятся свободными объектами;

-“Разрушить с сохранением связей” -

разрывается связь набора перемещенных элементов с исходными элементами; Однако между получившимися в результате копирования и его разрушения объектами сохраняются связи, аналогичные тем, что были между исходными элементами;

-“Восстановить удалённые элементы”

– позволяет восстанавливать удаленные эле-

менты копирования.

461

Основы. Двухмерное проектирование

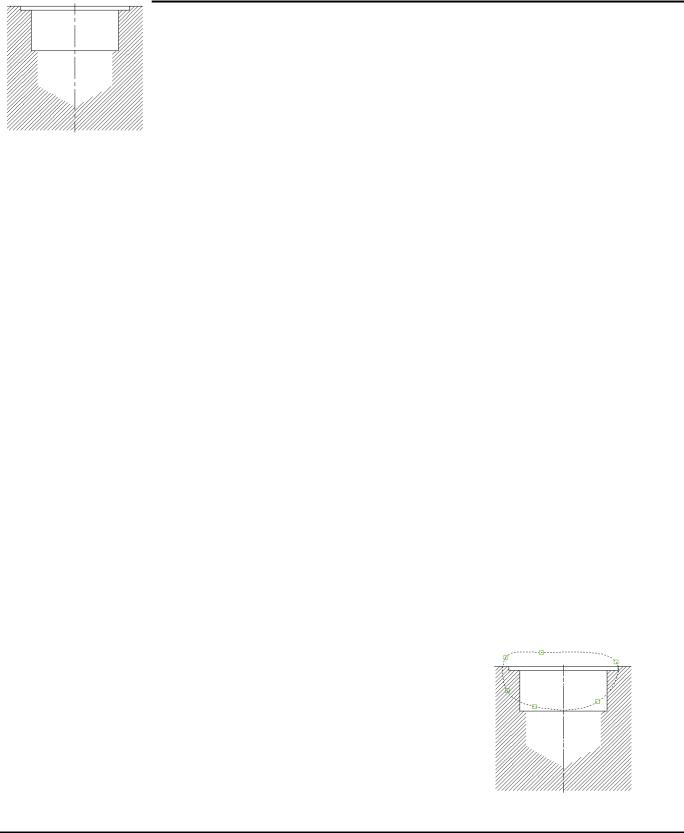

Дополнение и изменение изображения на чертёжном виде

Созданное с помощью опций и изображение иногда требуется изменить или дополнить (достроить фаски, скругления, ограничивающую линию, проставить размеры). Здесь следует учесть, что данные опции создают изображение на основе команды “XM: Создать перемещение” и для него действуют те же правила и ограничения, что и при прямом использовании этой команды: копируются только линии изображения, штриховки, 2D фрагменты и проекции; у полученных в результате копий линий изображения невозможно изменить узлы привязки. Скопированные элементы можно только удалить, скрыть с помощью команды “ESO: Погасить/Показать элементы” либо изменить их параметры (например, понизить уровень). Также можно привязать к ним линии построения (см. главу “Прямые”) для создания новых элементов. Поэтому, если корректировка вида требует изменения существующих линий изображения, возможны два варианта действий:

1.Используя команду “Разрушить перемещение” контекстного меню, разорвать связь элементов-копий на чертёжном виде с исходными элементами. При разрушении связи создаются свободные узлы, т.е. изображение на виде становится эскизом и может быть изменено. Следует учесть, что дальнейшее изменение исходных элементов чертежа не будет влиять на изображение на чертёжном виде, что нарушит его параметрические свойства.

2.Создать новые линии изображения на основе линий, полученных перемещением: к линиям перемещения привязать элементы построения. Затем при необходимости скрыть линии, полученные перемещением. Вместо скрытых линий построить новые, привязываясь к созданным линиям построения.

462
