Основы. Двухмерное проектирование

Отображаемая чертёжным видом страница может быть как выбрана из списка уже существующих в документе, так и создана дополнительно при создании вида. Вновь созданной странице присваивается тип “Вспомогательная”. Чертёжный вид может быть вложенным, т.е. может располагаться внутри другого чертёжного вида.

Положение прямоугольника чертёжного вида на основной странице может быть задано как явным указанием точки привязки и угла поворота прямоугольника, так и с помощью вектора привязки, расположенного на странице вида.

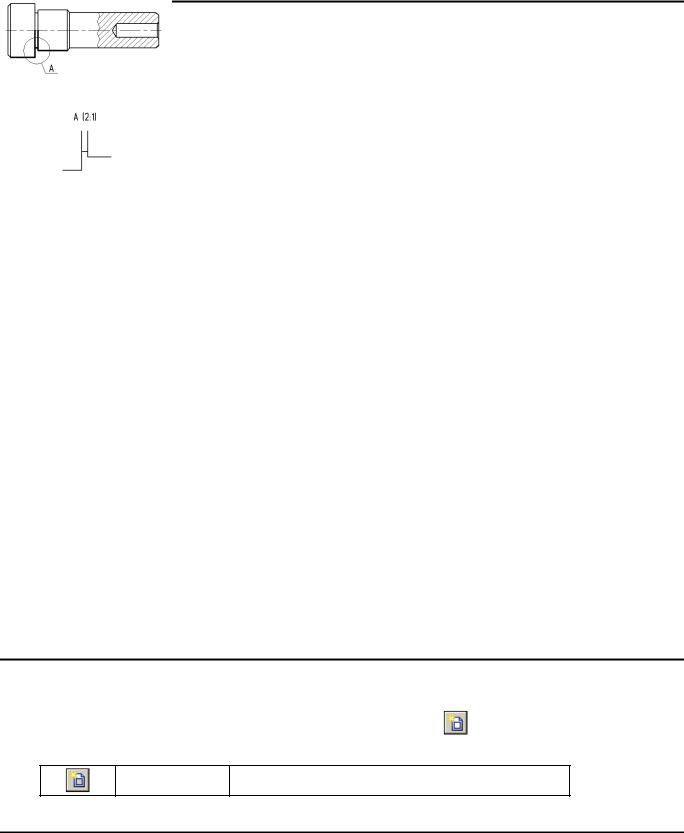

Основное назначение чертёжного вида – объединение на одной странице чертежа элементов, выполненных в разном масштабе. Например, создав на одной странице изображение некого объекта, на другой странице мы можем разместить чертёжные виды, отображающие части данного изображения в разных масштабах.

Кроме того, чертёжные виды могут быть использованы и для простого объединения содержимого разных страниц, например, для добавления к основному чертежу различных дополнительных, местных видов и сечений, выполненных на других страницах документа и имеющих другой масштаб. Данная возможность является наиболее распространенным способом использования чертёжных видов в T-FLEX CAD. Причём изображение таких выносных элементов может быть автоматически скопировано при создании чертёжного вида с других страниц текущего документа (см. раздел “Создание выносного вида”) и даже дополнено обозначением вида (см. раздел “Создание выносного вида с обозначением”).

Создавать и редактировать изображение, отображаемое на чертёжном виде, можно, работая на отдельной странице, соответствующей чертёжному виду, или непосредственно в указанной области основной страницы, активизировав вид.

Создание чертёжных видов

Создание чертёжных видов осуществляется с помощью команды “SD: Создать чертёжный вид”:

После вызова команды в автоменю появляются следующие опции:

<O> Создать чертёжный вид

450

Чертёжные виды. Выносные элементы

<V> Создать выносной вид

Данные опции определяют разные режимы создания чертёжного вида.

Режим работы команды можно также задать в окне свойств (параметр “Тип” в разделе “Основные параметры”). Окно свойств команды и автоменю работают синхронно.

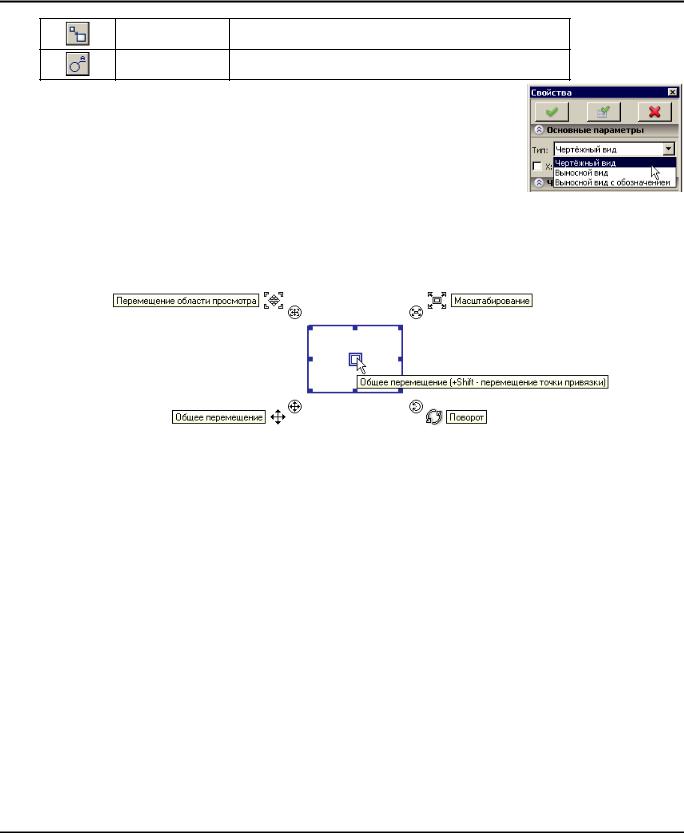

Работа с манипуляторами чертёжного вида

Для задания положения, угла поворота и размеров чертёжного вида используется специальный вид курсора в виде динамически перемещаемого прямоугольника с маркерами. Маркеры можно использовать для изменения положения, угла поворота, масштаба и размера вида, положения вектора привязки или точки привязки.

Работа с маркерами происходит следующим образом: для активизации маркера достаточно указать на него курсором и нажать . После этого необходимо переместить маркер в требуемое положение.

При повторном нажатии происходит фиксация нового состояния вида. Также при работе с маркерами можно использовать “протаскивание” маркера, т.е. указание курсором на маркер и его

последующее перемещение при нажатой . В последнем случае фиксация нового положения вида происходит после отжатия клавиши мыши.

При изменении положения или параметров вида подсвечивается его предыдущее состояние.

Для изменения размера прямоугольника вида используются маркеры в виде квадратиков, расположенные в углах и на серединах сторон рамки вида. При наведении на них курсора он

принимает вид двунаправленной стрелки .

Маркер позволяет изменить масштаб вида, т.е. масштаб отражения страницы вида в прямоугольнике вида. Точное значение масштаба можно установить в диалоге параметров вида.

Маркер позволяет изменить угол поворота вида относительно точки привязки (при создании вида на основе существующей страницы с привязкой по вектору – угол поворота вектора привязки). Точное значение угла поворота можно задать в диалоге параметров чертёжного вида.

Для перемещения изображения вида относительно страницы, на которой он расположен, можно использовать маркер или маркер точки привязки вида (в виде закрашенного квадрата).

451

Основы. Двухмерное проектирование

Положение точки привязки вида отмечено маркером в виде незакрашенного квадрата. При создании чертёжного вида на основе существующей страницы с использованием вектора привязки положение данного маркера совпадает с началом вектора привязки.

Для изменения точки привязки вида необходимо указать на маркер привязки вида при нажатой

клавише <Shift>. После этого можно выбрать в качестве точки привязки (нажав ) одну из характерных точек прямоугольника вида (углы прямоугольника вида и середины его сторон). Можно

также задать произвольную точку привязки вида, используя <Ctrl>+ .

Изменить положение точки привязки вида можно и с помощью опции автоменю команды создания/редактирования чертёжного вида.

Для перемещения области просмотра вида (т.е. прямоугольника вида относительно отображаемой им страницы) используется маркер .

Изначально границы прямоугольника совпадают с границами отображаемой страницы. Смещение вида относительно его страницы целесообразно использовать при необходимости отражения на виде лишь части страницы. В этом случае в диалоге параметров вида обычно устанавливается флажок “Обрезать изображение”, а прямоугольник вида вручную уменьшается до нужного размера.

Создание чертёжного вида

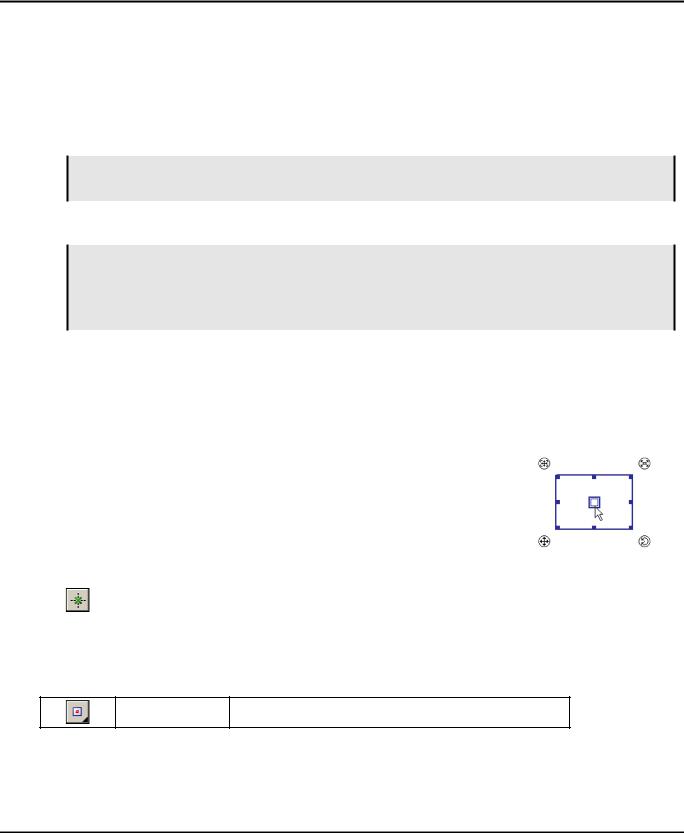

По умолчанию после входа в команду “SD: Создать чертёжный вид” активна опция . Данная опция позволяет создать простой чёртёжный вид. Создаваемый вид может отображать содержимое как уже существующей страницы текущего документа, так и новой страницы, автоматически созданной системой для данного чертёжного вида.

После активизации опции курсор принимает вид динамически перемещаемого прямоугольника с маркерами изменения положения, размера и масштаба вида, а в статусной строке появляется подсказка “Выберите способ создания или задайте положение чертёжного вида”. Это значит, что можно, указав точку на чертеже (2D узел или произвольную точку), определить расположение чертёжного вида на текущей странице.

Для привязки вида к узлу можно использовать опцию автоменю:

Положение создаваемого вида (координаты X и Y точки привязки) можно также задать в окне свойств команды (в разделе “Основные параметры”).

По умолчанию привязка чертёжного вида осуществляется по центру прямоугольника вида. Выбрать другую точку привязки вида можно с помощью опции:

Точка привязки вида

После задания положения вида можно уточнить положение, размер и масштаб вида (более подробно использование маркеров описано в разделе “Редактирование чертёжных видов”), используя маркеры, обрамляющие прямоугольник вида.

452

Чертёжные виды. Выносные элементы

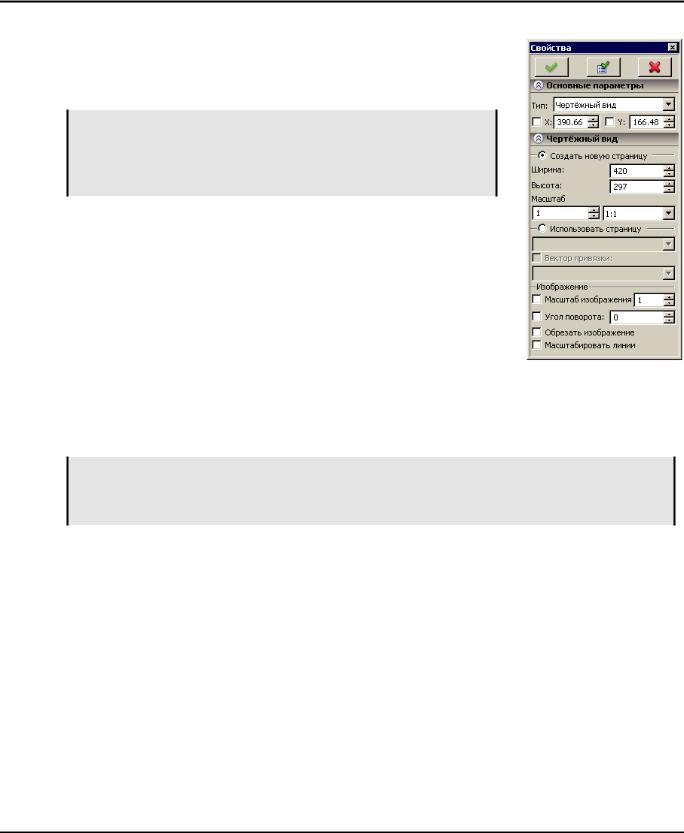

В окне свойств команды можно задать параметры создаваемого чертёжного вида:

Создать новую страницу. При создании чертёжного вида будет создана новая страница (тип “Вспомогательная”). Параметры “Ширина” и “Высота” определяют размеры страницы. Они же задают первоначальный размер прямоугольника чертёжного вида.

Созданная страница не содержит никаких построений. В дальнейшем пользователь должен самостоятельно создать на ней необходимое изображение. Способы редактирования чертёжных видов и изображений на них описаны в разделе “Редактирование чертёжных видов”.

Параметр “Масштаб” определяет масштаб страницы вида. Указанные значения заносятся в параметры команды “Настройка| Статус”, закладка “Общие”, параметры “Размер бумаги” и “Масштаб” создаваемой страницы чертежа.

Использовать существующую страницу. Позволяет выбрать из спис-

ка любую существующую в документе страницу (кроме текущей). При наличии только одной страницы параметр недоступен. Размер прямоугольника чертёжного вида автоматически устанавливается в соответствии с размерами выбранной страницы.

Вектор привязки. Установка данного параметра позволяет выбрать и использовать для привязки создаваемого чертёжного вида вектор привязки, существующий на выбранной странице.

Параметр доступен только при установке флажка “Использовать существующую страницу” и при наличии на выбранной странице вектора привязки. Обратите внимание, что при использовании вектора привязки необходимо будет задать две точки привязки чертёжного вида.

Вектор привязки можно использовать для привязки чертёжного вида, так же как для привязки 2D фрагмента. Это позволяет управлять видимостью слоёв выбранной страницы при её отображении на виде. Работа с векторами привязки подробно описана в главе “Создание сборочных чертежей”.

Группа параметров “Изображение” объединяет вспомогательные параметры чертёжного вида:

Масштаб изображения. Задаёт значение масштабного коэффициента чертёжного вида, т.е. масштаб отображения страницы вида на основную страницу.

Угол поворота. Параметр недоступен при использовании вектора привязки.

Обрезать изображение. При установке данного параметра изображение отображаемой видом страницы обрезается по границе вида.

Масштабировать линии. При установленном флажке толщина линий изображения чертёжного вида будет отображаться в соответствии со значением параметра “Масштаб”.

Для завершения создания вида необходимо нажать . В результате на текущей странице создаётся прямоугольная область чертёжного вида, в которой отображается содержимое заданной (только что созданной или уже существовавшей в документе) страницы или какой-то её области.

453
