Основы. Двухмерное проектирование

ОБОЗНАЧЕНИЕ ВИДА

Необходимым элементом оформления чертежа является обозначение вида, сечения, вид по стрелке. В системе T-FLEX CAD имеется полный набор функций для решения данной задачи.

Создание обозначений вида

Вызов команды создания обозначения вида “SE: Создать обозначение вида”:

После вызова команды для вас станет доступным следующий набор опций:

Далее необходимо выбрать, какой тип элемента обозначения вида необходимо построить: простое сечение, сложное сечение, вид по стрелке или обозначение вида.

Простое сечение

Создание простого сечения начинается с выбора двух точек привязки. Их можно задать либо в абсолютных координатах, либо привязать к 2D узлам. Подведите курсор к нужному месту и нажмите

. При приближении курсора к 2D узлам срабатывает объектная привязка – узлы подсвечиваются. Аналогичным образом следует назначить вторую точку привязки. Во время построения можно предварительно наблюдать, каким образом будет располагаться создаваемый элемент. Далее (см. третий слева рисунок) необходимо, двигая курсором, назначить величину смещения стрелки

относительно узлов привязки. Для фиксации положения нажмите . Результат можно наблюдать на правом крайнем рисунке.

428

Обозначение вида

Сложное сечение

Создание сложного сечения аналогично созданию простого сечения. Разница заключается в количестве выбираемых точек привязки – в сложном сечении их можно вводить неограниченное

количество. Для вызова команды создания сложного сечения нажмите на пиктограмму в автоменю или клавишу <D>. Последовательность действий по созданию сложного сечения показана на следующих рисунках.

После ввода нужного количества точек необходимо нажать пиктограмму в автоменю или клавишу <End>.

End

Поменять направление взгляда на противоположное можно в любой момент нажатием на пиктограмму в автоменю или клавишу <Tab>.

Нажатием на клавишу <P> или пиктограмму в автоменю вызывается диалог «Параметры сечения», в котором можно настроить некоторые опции обозначения сечения.

429

Основы. Двухмерное проектирование

Параметры сечений

Параметры сечения. Закладка «Общие»

Группа настроек «параметры текста»:

Текст. Текст, который будет располагаться рядом со стрелками. В данное поле автоматически подставляются символы по алфавиту, начиная с символа «A». При числе обозначений больше, чем букв в алфавите, используются комбинации букв (АА, АБ, АВ, …, ААААААА, и т.д.).

При необходимости в данное поле можно вручную вписать текстовую строку любой длины.

Дополнительный текст. Поля данного параметра позволяют задать различный текст для каждой стрелки. Заданные текстовые строки будут выводиться рядом с текстом предыдущего параметра.

Смещение по горизонтали. Смещение текста от стрелки по направлению выносной линии во внешнюю сторону. Задается в единицах измерения.

Смещение по вертикали. Смещение текста от выносной линии.

Стандарт. Задает стандарт обозначения вида. Можно выбрать из трех вариантов: стандарт ЕСКД, стандарт ANSI и значение «Из статуса».

В случае установки последнего параметра его значение устанавливается в команде “ST: Задать параметры документа”, закладка «Размеры», параметр «Стандарт размеров». Для стандарта ANSI может отображаться штриховая линия (параметр “Отображать штриховую линию”).

Цвет, Уровень, Приоритет, Слой и [Шрифт] задаются также как и в других элементах T-FLEX.

Следует помнить, что размер элемента обозначения вида связан с размером шрифта, который задан либо в параметрах конкретного элемента, либо в команде “ST: Задать параметры документа”

на закладке “Параметры шрифта”.

430

Обозначение вида

Параметры сечения. Закладка «Размеры»

Группа настроек «Параметры линий»:

Длина выносной линии. Задает длину выносной линии.

Толщина линий. Задает толщину выносной линии. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра

«Толщина основных линий» в команде “ST:

Задать параметры документа” (закладка

«Прорисовка»).

Отступ в начале. Отступ выносной линии от первого узла обозначения вида.

Отступ в конце. Отступ выносной линии от последнего узла обозначения вида.

Длина средних штрихов. Устанавливает длину средних штрихов, которые могут отображаться только в стандарте ANSI.

Группа настроек «Параметры стрелки»:

Длина стрелки. Устанавливает длину стрелки указания направления взгляда.

Размер стрелки. Задает размер стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра

«Размер стрелок (окончаний)» в команде “ST: Задать параметры документа” (закладка

«Прорисовка»).

Толщина линии стрелки. Задает толщину линии стрелки указания направления взгляда. В случае, когда значение параметра установлено «Из статуса», то оно рассчитывается, исходя из заданного параметра «Толщина основных линий» в команде “ST: Задать параметры документа”

(закладка «Прорисовка»).

Тип стрелки. Задает вид стрелки указания направления взгляда.

Значения параметров на данной закладке задаются в тех единицах измерения, которые установлены в настройках чертежа (команда “ST: Задать параметры документа”).

Вид по стрелке

Вид по стрелке можно привязать к узлу, назначить вектор направления взгляда по двум узлам, или можно задать его положение в абсолютных координатах без привязки к объектам на чертеже.

Для создания вида по стрелке нажмите пиктограмму в автоменю или клавишу <R>. После вызова команды курсор принимает характерный вид, а в автоменю появляются дополнительные опции:

<Z> Задать первый узел привязки.

431

Основы. Двухмерное проектирование

<X> Задать второй узел привязки.

<Tab> Изменить направление стрелки.

<Home> Изменить положение текста.

Для привязки в абсолютных координатах достаточно просто нажать . При этом обозначение вида по стрелке будет помещено в месте положения курсора в данный момент.

Для привязки к 2D узлу необходимо использовать опцию <N> (пиктограмма в автоменю) или воспользоваться объектной привязкой – при приближении курсора к 2D узлу или пересечению линий

соответствующие элементы подсвечиваются. В этот момент нужно нажать .

По умолчанию стрелка располагается горизонтально, направление – слева направо. Быстро изменить

направление стрелки на угол, кратный 90°, можно нажатием на пиктограмму в автоменю или клавишу <Tab>.

Для привязки к двум узлам необходимо последовательно воспользоваться опциями в автоменю:

<Z> Задать первый узел привязки.

<X> Задать второй узел привязки.

и выбрать по очереди два 2D узла.

В любой момент можно изменить положение текста относительно линии стрелки с помощью опции

или клавиши <Home>.

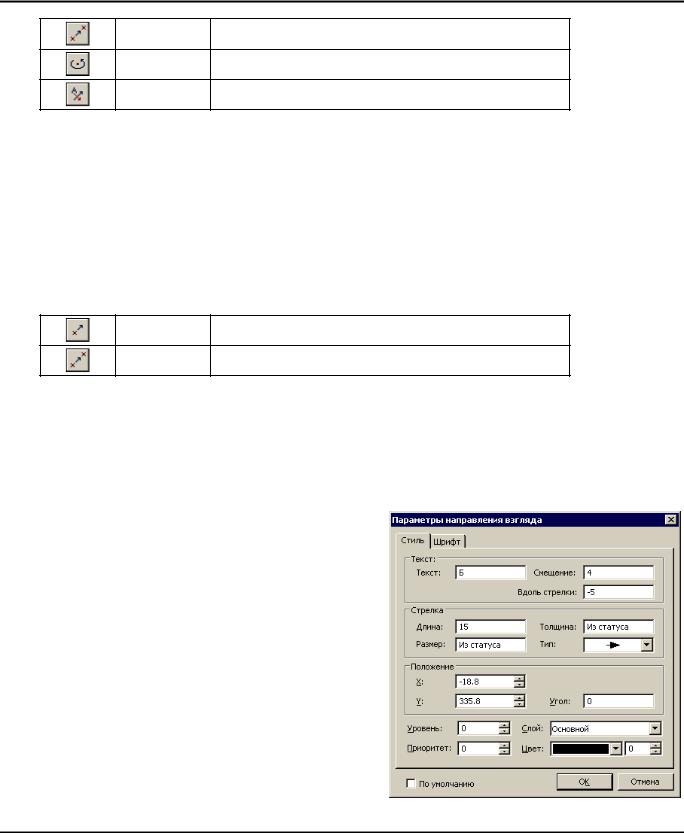

Нажав на пиктограмму в автоменю или клавишу <P>, можно вызвать диалоговое окно «Параметры направления взгляда», в котором будут доступны для изменения следующие опции:

Группа настроек «Текст»:

Текст. Это поле заполняется текстом, который будет располагаться рядом со стрелкой. В это поле автоматически подставляются символы по алфавиту, начиная с символа «A». Можно вручную вписать текстовую строку любой длины.

Смещение. Задает смещение текста от линии стрелки.

Вдоль стрелки. В данном поле можно задать смещение текста вдоль стрелки.

Группа настроек «Стрелка»:

Длина. Устанавливает длину стрелки указания направления взгляда.

Размер. Задает размер стрелки указания направления взгляда. В случае установки параметра в значение «Из статуса», оно рассчитывается,
