Пермский Государственный Технический Университет

Электротехнический факультет

Кафедра АТ

Общая электроника и электротехника.

Лабораторная работа №3.

Исследование усилителя постоянного тока на базе операционного усилителя.

Работу выполнили: Макушина Н.А.

Суетин В.Ю.

группа ЭВТ-10

Проверил пр.

Андреев Г.Я.

2012 год

Исследуемая схема: схема с инвертирующим включением операционного усилителя.

R₁

Назначение элементов схемы:

R₁, R₂ – используются, чтобы не нарушить симметрию дифференциального усилителя, , в нашей схеме .

R_ос – сопротивление обратной связи, оно может принимать следующие значения – 5,1кОм, 51 кОм, 510 кОм, в зависимости от этого меняется коэффициент усиления такого усилителя:

Мы взяли ;

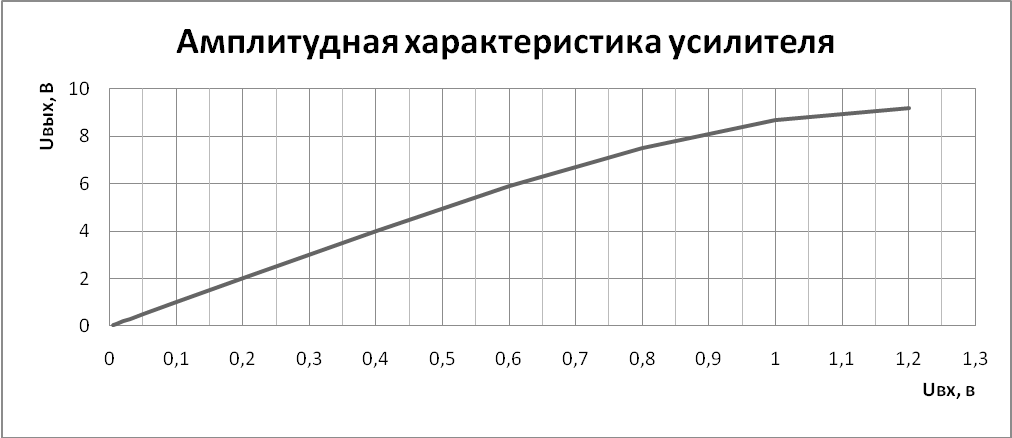

Амплитудная характеристика усилителя.

Амплитудная характеристика снята при частоте .

UВХ, мВ	5	10	20	30	50	100	200	400	600	800	1000	1200
UВЫХ, мВ	50	100	198	300	500	1000	2000	4000	5900	7500	8700	9200

Начало искажений сигнала на осциллографе при U_вх=600 мВ, U_вых=5900 мВ.

Амплитудно-частотная характеристика усилителя.

Таблица зависимости U_вых от частоты f

f, кГц	Uвх, мВ	Uвых, мВ	К=Uвых/Uвх	, дБ
0,01	15	150	10	20
1	15	150	10	20
1,5	15	150	10	20
2	15	150	10	20
3	15	150	10	20
14	15	140	9,33	19,4
30	15	135	9	19,08
50	15	130	8,67	18,76
72	15	120	8	18,06
83	15	106	7,067	16,98
150	15	70	4,67	13,39
250	15	40	2,67	8,53
300	15	35	2,33	7,35
450	15	20	1,33	2,48
573	15	15	1	0

Построим логарифмическую амплитудно-частотную характеристику усилителя (ЛАЧХ):

К=10

К=100

К=1

Вывод.

В этой лабораторной работе был рассмотрен операционный усилитель УД608, сняты его амплитудные и амплитудно-частотные характеристики. Линии амплитудных характеристик выходят не из начала координат, т. к. присутствует напряжение смещения нуля (это такое напряжение между входами ОУ, которое позволяет установить напряжение на выходе равным нулю). Кроме того, необходимо отметить, что нами использовалась инвертирующая схема включения операционного усилителя, поэтому входной и выходной сигнал находятся в противофазе.

По логарифмической амплитудно-частотной характеристике (ЛАЧХ) усилителя видно, что при увеличении коэффициента усиления рабочий частотный диапазон усилителя сужается.
