1.8. Способи природного освітлення будинків
Проектування природного освітлення у новозбудованих будинках виконується згідно з існуючими нормами проектування. Природне освітлення необхідно передбачити для приміщень із постійним перебуванням у них людей. Діючі норми 43, 56, 75 розрізняють бічне, верхнє і комбіноване природне освітлення. При цьому верхнє та комбіноване освітлення виробничих і громадських будинків дозволяється проектувати лише у випадку, коли це необхідно за технологічним процесом виробництва зі спеціальним обґрунтуванням такого рішення, а також у тих виробничих приміщеннях, де не передбачається перебування людей більше від 50% робочого часу.
На
рисунку 1.9 можна бачити схему поперечного
розрізу цеху машинобудівного заводу з
бічним, верхнім та комбінованим природним
освітленням у трьох різних його прогонах.
Як бачимо, бічне освітлення утворюється
вікнами у бічній стіні, верхнє
забезпечується через ліхтарі, а
комбіноване поєднує бічне і верхнє
одночасно.
У цивільних будинках, як правило, проектується бічне природне освітлення, але у деяких громадських приміщеннях (експозиційних залах, залах масового користування) можуть використовувати спеціально направлене бічне й верхнє природне освітлення, як це зображено на схемах рисунка 1.10.

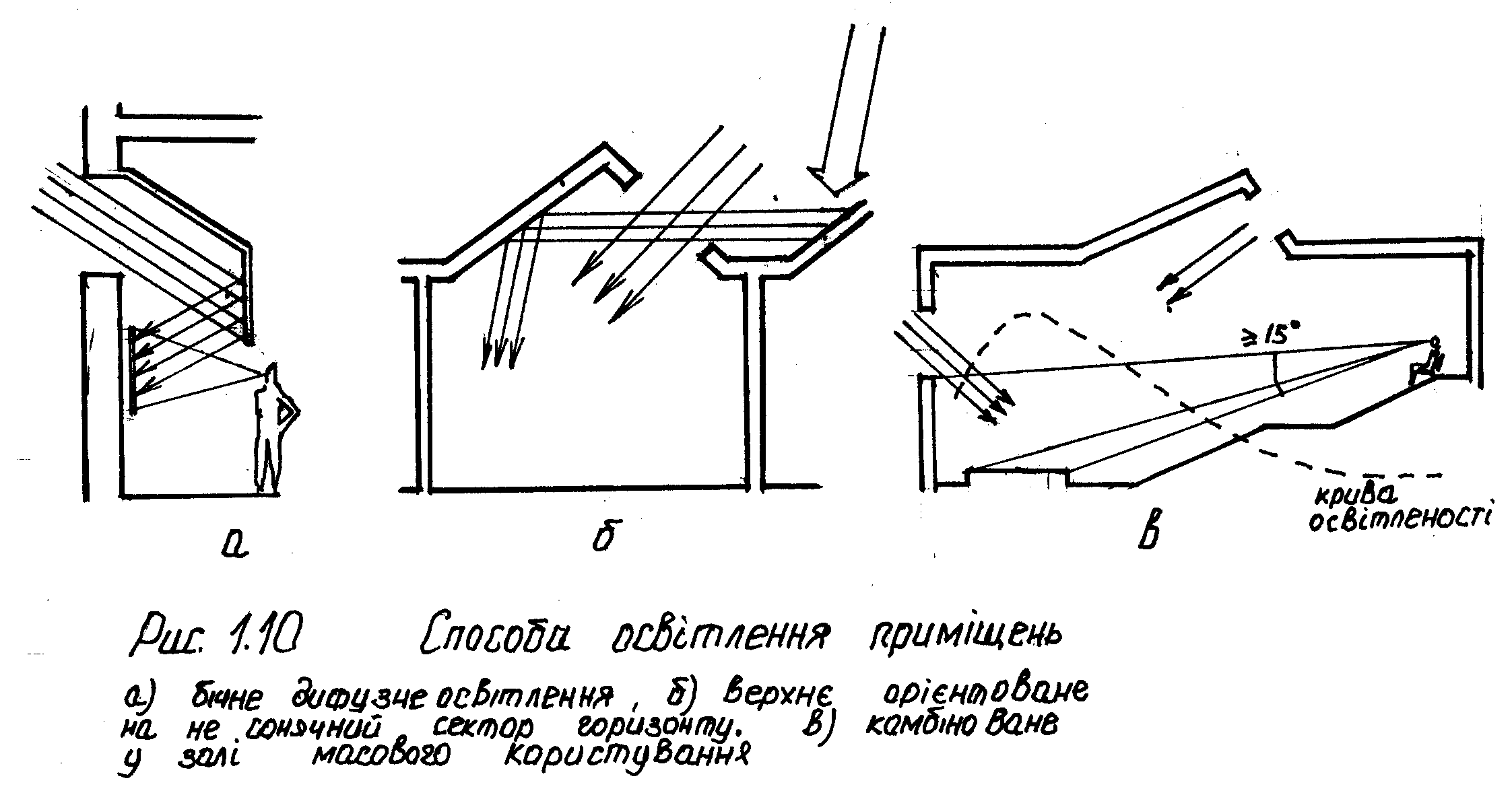

Рис. 1.10. Способи освітлення приміщень:
а) бічне дифузне освітлення;
б) верхнє, орієнтоване на не сонячний сектор горизонту;
в) комбіноване у залі масового користування
Верхнє освітлення 28 забезпечується через світлові ліхтарі, влаштовані у конструкції покриття.
У громадських будинках світлові ліхтарі мають, як правило, потрійне засклення з штучним підігрівом повітря між 2 і 3 заскленням проти обмерзання та запотівання. В минулому комбіноване освітлення широко використовувалось у культових спорудах (церквах, храмах, монастирях).
1.9. Основні вимоги до проекту природного освітлення
При проектуванні природного освітлення необхідно:
а) забезпечити відповідність розрахункового показника освітленості нормованому значенню;
б) передбачити захист працюючих людей від засліплюючої дії прямих сонячних променів, перегріву в приміщенні улітку і переохолодження людей біля вікон узимку;
в) необхідна тривалість використання природного освітлення в приміщенні визначається режимом праці й особливостями світлового клімату місцевості;
г) передбачити безпечну і зручну експлуатацію конструкції віконних заповнень у світлопрорізах;
д) економічність виготовлення та експлуатації;
є) пожежобезпечність конструкції.
1.10. Порядок проектування природного освітлення
Проектування природного освітлення виконується в чотири 29, 56 етапи.
На першому етапі:
а) визначаються вимоги до природного освітлення приміщень;
б) вибір системи освітлення;
в) вибір засобів для обмеження засліплюючої дії прямих сонячних променів;
г) урахування орієнтації будинку і світлопрорізів за сторонами горизонту.
На другому етапі:
а) виконується попередній розрахунок природного освітлення з визначенням орієнтованих розмірів світлопрорізів;
б) уточнюються вимоги до природного освітлення й засоби його забезпечення.
На третьому етапі:
а) виконання перевірного розрахунку природного освітлення за відомою методикою;
б) виявляють зони та ділянки з недостатнім або завищеним освітленням у глибині приміщення;
в) визначення вимог до експлуатації засобів освітлення і можливих підходів до них.
Четвертий етап передбачає внесення необхідних коректив у проект природного освітлення та повторний перевірний розрахунок при необхідності.
