13. Сцепление арматуры с бетоном. Анкеровка ненапрягаемой арматуры в бетоне.

Сцепление арматуры с бетоном – это основной фактор, обеспечивающий совместную работу арматуры и бетона, вплоть до разрушения.Сцепление зависит от следующих факторов:1)склеивания арматуры с бетоном за счет клеящей способности гелия ( > гелия, > клеющ. сп., значит моложе бетон);2)от сил трения, возникающих на поверхности контакта арматуры с бетоном за счет обжатия армат. стержней при усадке бетона;3)от усилий сопротивления бетона при защемлении бетона за выступы арматуры.

Величина механич. зацепления бетона за выступы арматуры составляет от полной величины зацепления.

Сцепление будет тем >, чем > кол-ва вяжущего, чем меньше водоцементного отношения, чем выше класс бетона, чем > возраст бетона, чем выше прочность бетона.

Анкеровка арматуры в бетоне.Анкеровка – зацепление концов арматуры в теле бетона, рассчитана на восприятие определенного усилия.

Анкеровка осуществляется:1.выступами на поверхности арматуры,2.специальными анкерующими устройствами на концевых участках стержня:1.лапка2.крюк3.петля

4.шайбы, приваренные на концах

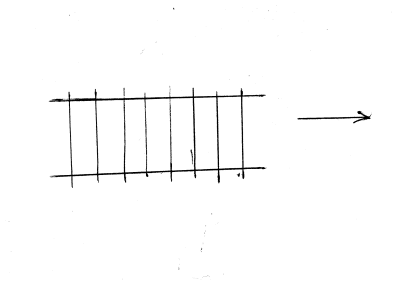

Анкеровка также осуществляется с помощью поперечных стержней в каркасе или сетке.

Длина анкеровки определяется из условия, что усилия, действующие в арматуре д.б. восприняты силами сцепления арматуры с бетоном, которые действуют по длине арматурного стержня и силами сопротивления анкерных устройств.

Базовая длина анкеровки:

– расчетное сопротивление арматуры растяжения;

соответственно площадь сечения и периметр сечения анкеруемого стержня;

расчетное сопротивление сцепления арматуры с бетоном, принимаем равномерным распределением по длине анкеровки. - сопротивление бетона растяжениям, коэфф. учитывающий влияние вида поверхности арматуры, коэфф. учитывающий влияние Ø арматуры

Требуемая расчетная длина зоны анкеровки с учетом конструктивного решения элемента:

коэфф. учитывающий влияние на анкеровку напряженного состояния бетона, а также конструктивное решение в зоне анкеровки.

площадь сечения арматуры, соответственно требуемая по расчету к фактически принятой.

Фактическая длина анкеровки назначается не менее 0,3 ,Ø15; 200мм

Усилия воспринимаемые анкеруемым стержнем: , расстояние от конца анкируемого стержня до рассматриваемого поперечного сечения, требуемая расчетная длина анкировки

13. Методи анкерування ненапрягаемоі арматури (окремі стрижні, зварні сітки або каркаси) залежать від її класу і від зусилля в арматурі (стиснення або розтягування) ненапрягаемую розтягнуту і стиснуту арматуру заводять за нормальне перетин елемента в якому вона повинна працювати повним розрахунковим опором, на довжину зони закладення l _an.  Під зоною закладення розуміють довжину решт арматури, латають в бетон, при яких зусилля її розриву і опору висмикування з бетону рівні між собою.   але не менше l _an =  _an d,  де значення  _an,   _an і  _an, а також допустимі мінімальні величини l _an  При цьому норми вимагають, щоб розтягнуті гладкі арматурні стержні (класу AI) закінчувалися гаками, лапками або петлями (рис 48) або мали приварену поперечну арматуру по довжині закладення, спеціальна анкеровка решт арматури не вимагається, якщо армування гладкими стрижнями виробляють у вигляді зварних сіток і каркасів У цьому випадку гладка арматура надійно анкер за рахунок стрижнів поперечного напряму.  При застосуванні як напружуваній робочої арматури високоміцної дроту періодичного профілю, арматурних канатів одноразової звивання, гарячекатаної і термічно зміцненої стрижневий арматури періодичного профілю, натягиваемой на упори, встановлення яких-небудь анкерів на кінцях такої арматури не потрібно Вона надійно самоанкеруется в бетоні за рахунок періодичного профілю

15. Физико-механические свойства арматурной стали.эти свойства определяются диаграммой напряжения деформаций δ-ε при испытании образцов на разрыв. В зависимости от диаграммы δ-ε различают стали:1)мягкие, с выраженной площадкой текучести: А240, А300, А400, А500, В500.2)твердые (термоупрочненные стали) без площадки текучести: от А600…А1000, канатная арматура, пров. Вр 1200…1500

переход от мягкой стали к твёрдой осуществляется путем повышения содержания углерода и лигирующих добавок, причем с повышения содержания углерода снижаются пластические свойства, что приводит к хрупкому разрушению, поэтому арматура из твердой стали (высокопрочная) снабжается большим по величине коэффициентом надежности. 1)ползучесть (повышение деформаций под нагрузкой во времени). Ползучесть увеличивается с увеличением нагрузки (напряжений) и увеличением температуры.2)релаксация (уменьшение напряжений в арматуре при жестком закреплении её концов). Релаксация отрицательно сказывается при работе предварительно напряженной конструкции, т.к. она обуславливает потери части заданных напряжений и тем самым снижает жесткость и трещиностойкость. Релакс. имеет во времени затухающий характер.

При тепловлажностной обработке ж.з.б. изделий наблюдается ползучесть, а следовательно увел. релаксация напряжений, поэтому предварительно напряженные конструкции должны подвергаться предварительному напряжению большей по величине, чтобы учесть все возможные потери.

Гнучка арматура - володіє пластичністю, гарну зварюваність, високими міцністю і межею витривалості, достатнім порогом хладноломкости.  Зварюваність - рівноміцності з'єднання сталевих арматурних стержнів.  Міцність характеризується межею плинності  - Це межа, при якому ростуть пластичні деформації стали без збільшення зовнішнього навантаження.  Умовний межа плинності  - Це напруга, відповідне залишковим деформацій 0,2%.  Умовний межа пружності - це напруга, відповідне залишковим деформацій 0,02%. При дії багаторазово повторюваного навантаження зменшується, а руйнування стає крихким. За межу витривалості приймають міцність, коли немає крихкого руйнування при числі циклів n = 1 * ¹⁰Травня.  Тимчасовий опір  - Граничний опір, коли відбувається звуження зразка (освіта шийки) і розрив.  Е слі в сталевому стрижні створити розтягують напруги  , Що потрапляють на діаграмі  за майданчиком плинності в область зміцнення матеріалу, а потім стрижень розвантажити, то діаграма розвантаження отримує вигляд прямої лінії і стрижень отримує залишкові пластичні деформації. При повторному завантаженні, оскільки пластичні деформації стали вже обрано, нова лінія діаграми зіллється з лінією розвантаження, залишаючись паралельною ділянці, характеризує пружну роботу матеріалу. Однак перегин лінії діаграми - початок нового майданчика текучості - настане вже при більш високій напрузі  . Такі стали називають холоднодеформовану.  Рис. 3.2. Діаграми  при розтягуванні арматурної сталі  а - з майданчиком плинності («м'яка» сталь);  б - з умовною межею текучості («тверда» сталь)  Межа витривалості - це здатність арматури сприймати тривалий час знакозмінні напруги.  Хладноломкость - це крихке руйнування при температурі нижче -30 ˚. При високих температурах (~ 350 є) знижується міцність.  Найбільша увага приділяється стрижневий гнучкої арматурі, що обумовлено її відносно високими пластичними властивостями, що забезпечують зниження у розрахункових перетинах елементів небезпечної концентрації напружень, внаслідок їх перерозподілу. Малоуглеродистая стрижнева арматура добре зварюється контактного стикового або ручного дугового зварюванням, економічна, володіє найменшою трудомісткістю при армуванні залізобетонних конструкцій
