24. Косвенное армирование железобетонных элементов. Железобетонные элементы с жесткой арматурой.

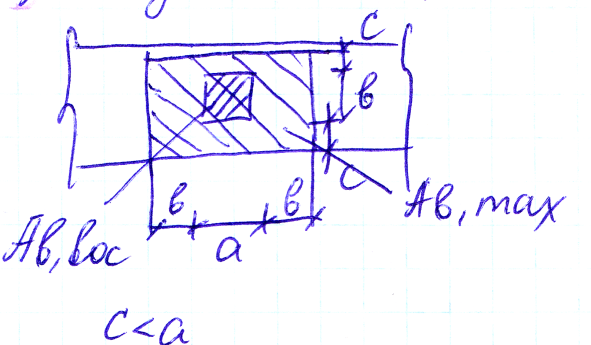

Подразумевается установка поперечной арматуры с малым шагом. Наличие косвенного армирования повышает несущую спообность при смятии.Применяется для местного укрепления торцов железобетонных колонн, опор сильнонагруженных балок.

Виды косвенного армирования:

Косвенное армирование работает подобно обойме, т.е. сдерживает поперечные деформации, которые возникают при смятии бетона.

Для косвенного армирования тспользуют арматуру классов А240, А300, А400 диаметром до 14мм и арматуры классом В500 (диаметр не ограничен) Размеры ячейки сетки – 45-100 мм, Шаг сетки – 60-150 мм. На торцевых участках, где возникают смятие, устанавливается косвенное армирование, состоящее min из 4 сеток на длину не менее 20d (d – диаметр рабочей продольной арматуры). ЖБ элементы с жесткой арматурой. Жесткая арматура применятется с целью уменьшения размеров сеч сжатых элементов в том числе монолитных конструкциях, для возведения которых требуются леса.

При возведении монолитных конструкций в качестве элементов лесов используют жесткую арматуру, которая будет воспринимать нагрузку от веса опалубки, монтажных устройств и бетонной смеси.

После снятия опалубки жесткая арматура воспринимает совместно с бетоном действующие нагрузки.

Эффективность жесткой арматуры возрастает по мере снижения собственного веса конструкции по отношению к полной нагрузке.

В качестве жесткой арматуры используют металлические прокатные профили из стали в виде уголков, швелеров, двутавров. Процент армирования таких конструкций – 3-15% (переармирование)

Примеры комплексного армирования гибкой и жесткой арматурой.

Совместная работа жесткой арматуры, гибкой арматуры и бетона обеспечиваются вплоть до разрушения, т.е. напряжения в арматуре(гибкость и жесткость), бетоне в предельном состоянии достигают своих расчеттных сопротивлений.

При армировании более чем 15% бетон в работе не участвует, в этом случае бетон выполняет защитную функцию арматуры.

Основные расчетные положения внецентр. стержней с жесткой арматурой будут такими же, как и при расчете с гибкой арматурой за исключением того, что площадь, занятая жесткой арматурой вычитается из площади бетонной части.Тогда несущая способность внецентренносжатого элемента, определяемая уравнением моментов относительно центра тяжести растянутой жесткой арматуры будет:

Для повышения несущей способности внецентренносжатых стержней применятеся стальная облицовка, которая совместно с бетонном о гибкой арматурой воспринимает расчетные усилия. В качестве облицовки используют стальные трубы, а конструкция называется стале-железобетонная.

Для эффективного сцепления облицовки с бетонном выполняют обжатие бетонного ядра путем применения бетона на расширяющемся цементе.

Помимо увеличения несущей способности при внецентренносжатом облицовка способствует сдерживанию поперечных деформаций, поэтому в таких конструкциях косвенное армирование не требуется.

В целях уменьшения собственного веса железобетонных изгибаемых элементов(плит покрытий и перекрытий) при увеличении пролета выполняется констр-и с применением балок в виде жесткой А
