Четвертий етап – з 30х р ХІХ ст. до 20х р ХХ ст. – технічний прогрес у металургії та металообробці.
У 30х р ХІХ ст. з’явилися клепані з'єднання, прокат профільних елементів. Розвиток металевих мостів в зв’язку із поширенням залізниці.
П’ятий етап – з 20х р ХХ ст.
дотепер – епоха індустріалізації.

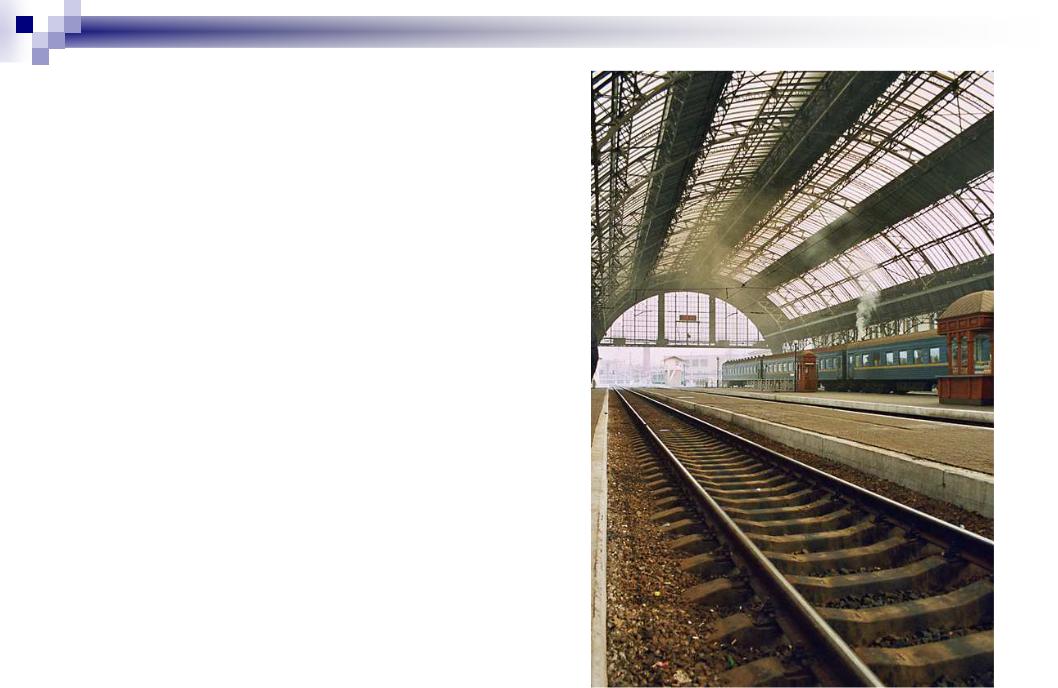

Будівля вокзалу у Львові
1904р.
Схема поперечника головного корпусу мартенівського цеху заводу «Азовсталь» (30-ті роки XX ст.)
3. Матеріали для будівельних металевих конструкцій
Сталь – твердий розчин вуглецю у залізі: атоми вуглецю розташовані в кристалах заліза.
При концентрації вуглецю більше 0,022 %, але менш 2,14 % сплав називається сталлю.
При концентрації вуглецю понад 2,14 % - чавун.
Основні способи виробництва сталі – мартенівський, киснево-конверторний, у електропечах.
Види сталі за вмістом вуглецю:
•маловуглецеві – до 0,22%
•середньовуглецеві – 0,22..0,6%
•високовуглецеві – понад 0,6%
З метою отримання бажаних характеристик проводять легування сталі - введення спеціальних (легуючих) добавок. Сталь називають легованою, якщо в її складі є легуючі елементи або вона містить понад 1% кремнію чи марганцю.
Термічна обробка сталі виконується з метою підвищення її якості та покращення структури. Термічна обробка сталі - це процес нагріву готового прокату у спеціальних печах до певних температур, а потім охолодження за обраним режимом.
Виробництво сталевого прокату
Виплавка сталі |
Розливка |
Прокат |
Будмайданчик |
Виробництво |
Виготовлення |
|
||
|
конструкцій |
профілів |
© ООО «МЕТИНВЕСТ ХОЛДИНГ» 2006-2013. Все права защищены
Мікроструктура сталі після різних видів обробки
Нормалізація |
Загартування із відпуском |
Термомеханічний прокат |
Термомеханічний прокат із |
|
контрольованим охолодженням |
||
|
Робота сталі під навантаженням
При розрахунку метали розглядаються як однорідні, ізотропні та суцільні матеріали, що дозволяє досить точно теоретично описати їхню роботу.
Напруження розтягу визначається відношенням розтягувальної сили F до початкової площі Ao:
σ = F A0
Зразки для випробування сталі на розтяг
Закон Гука: |
σ = ε E |
σ
E
-напруження у матеріалі
-модуль пружності (для сталі 2,06×105 МПа)
ε = Dl ×100% - відносне видовження (відношення |
||
l0 |
абсолютного видовження зразка до |
|
його початкової довжини) |
||
|
||
