Розділ №1: Правила та техніка побудови сітьових графіків.

1. Основні елементи сітьових графіків.

Основними елементами сітьових графіків (моделей) є робота і подія.

Робота в сітьових графіках може мати такі значення:

1. дійсна робота – трудовий процес, який вимагає для свого виконання витрати часу і ресурсів. На сітьових графіках позначається суцільною лінією: ;

2. очікування – це процес, який вимагає для свого виконання тільки втрат часу; на сітьових графіках позначається суцільною лінією: ;

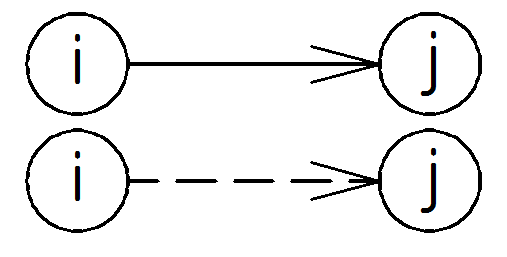

3. фіктивна робота не вимагає ні часу, ні ресурсів. Вона лише вказує що початок однієї роботи залежить від закінчення іншої. На сітьовому графіку зображується штриховою лінією: .

В усіх випадках робота – це процес, який має місце у часі. Кожна робота в сітьових графіках розташована між двома подіями, які мають свій номер:

Мінімальною інформацією для роботи є: назва і тривалість роботи є назва і тривалість. В якості додаткової інформації може бути кількість робітників, тривалість виконання в змінах, кошторисна вартість, трудомісткість.

Роботи, які починаються з вихідної події сітьового графіка, називають вихідними роботами, а ті, які закінчуються кінцевими подіями – кінцевими роботами.

Подія в сітьових графіках на відміну від роботи не є процесом і не має тривалості. Здійснення подій означає щ відкрито фронт робіт для безпосередньо наступних робіт. Подія означає:

1. сукупність умов необхідних для початку однієї або декількох робіт;

2. подія показує факт початку однієї або декількох робіт: - в цьому випадку подіяі є початковою для робіт А і Б, а ці роботи називаються безпосередньо наступними;

3. подія показує факт завершення однієї або декількох робіт: - в цьому випадку подіяj є кінцевою для робіт В і Г, а роботи по відношенню до неї називаються безпосередньо попередніми.

Існують три види подій:

1. початкова - вона відповідає початку всіх робіт, до неї не входить ні одна робота.

2. завершальна – вона відображає досягнення кінцевої мети. Із цієї подію не виходить ні одна робота.

3. проміжні події – вони відображають результат однієї або декількох робіт і можливий початок наступної.

Подію на сітьовому графіку зображають будь-якими геометричними фігурами (коло, квадрат, трикутник, прямокутник тощо).

2. Опис правил та техніки побудови сітьових графіків.

Роботи в сітьових графіках (моделях) зображують стрілками (суцільними чи пунктирними), а події – геометричними фігурами (коло, прямокутник, трикутник тощо). При цьому форма і розміри геометричних фігур, що зображують події, форма і довжина стрілок, що зобра­жують роботи, не суттєві. Вимоги до форми і розмірів елементів сітьо­вого графіка визначають лише з міркувань зручності практичного використання сітьової моделі.

Тривалість робіт чи інші їхні параметри зазначають під стрілкою, а найменування робіт - над стрілкою. За наявності в сітьовому графіку очікування над стрілкою пишуть слово "очікування", під стрілкою – тривалість.
