10.3. Перехрещення вулиць і доріг

Перехрещення, що утворюють міські вулиці й дороги, за характером організації руху розділяють на дві групи: перехрещення в одному рівні і перехрещення в різних рівнях. Останні називають транспортними розв'язками.

За планувальним рішенням перехрещення в одному рівні поділяють на: прості, що не мають планувальних елементів для організації безперервного руху, і каналізовані, в плануванні яких є спеціалізовані острівці, що виділяють спеціальні смуги на проїзній частині для організації зворотного руху. Такі, повністю ізольовані від основного руху смуги за аналогією з транспортними розв'язками називають об'їздами.

Вид перехресть у плані визначається системою планування вуличної мережі і конфігурацією кварталів прилягаючої забудови.

Перехрестя слід розрізняти по:

• категоріях вулиць, що перехрещуються;

• геометричній схемі перехрещення;

• способу організації руху.

Залежно від категорій вулиць розрізняють перехрестя, утворені перехрещенням: магістралей між собою, магістралі й житлової вулиць; житлових вулиць між собою.

Найбільш типовими перехрещеннями є прямокутні, симетричні, несиметричні, У- і Т- подібні (рис 10.1.).

Р

б)

ис. 10.1 - Типи перехрещень:

a

в)

а)

) звичайне;

б) У-подібне;

в) зміщене;

с) Т- подібне;

д

д)

с)

) косокутне.

Пряме симетричне перехрещення проектується, як правило, для вулиць з приблизно рівною інтенсивністю руху. Зміщення осей доцільне при значній різниці обсягів руху на вулицях, що схрещуються, У цьому випадку ось другорядної вулиці може утворювати досить гострий кут відносно осі головної вулиці.

На перехрещенні магістральних вулиць, зі значними транспортними потоками краще влаштовувати звичайне пряме перехрестя.

На перехрещенні магістральної і житлової вулиць іноді на магістральній вулиці за рахунок розділової смуги влаштовують центральний острівець.

Вулиці місцевого значення можуть перехрещуватися між собою кожним зі згаданих способів.

За транспортно-планувальною характеристикою і способом організації дорожнього руху усі вузли можна розділити на наступні групи:

• нерегульовані;

• регульовані;

• саморегульовані.

На нерегульованих вузлах рух транспорту організується відповідно до правил дорожнього руху (користуючись правом пріоритетного проїзду для транспортних одиниць, які не мають перешкоди з правого боку).

Регульований рух транспорту у вузлі відбувається за сигналом світлофора або жесту регулювальника. До саморегульованих відносяться ті, на яких транспортні потоки рухаються по колу, ромбу, еліпсу та інші (проти руху годинникової стрілки для країн з лівостороннім рухом). В'їзд і виїзд на смуги кругового руху здійснюється виключно «правосторонніми» поворотами.

При проектуванні перехресть важливе значення має питання організації лівосторонніх поворотів, які фактично зменшують кількість смуг для руху прямо і праворуч.

Усунення несприятливого впливу лівосторонніх поворотів досягається шляхом виносу їх за межі перехрестя або розширенням проїзної частини (рис. 10.2). На саморегульованому перехресті найменший діаметр центрального острівця рекомендується влаштовувати в межах 15-30 м. Ширина проїзної частини на смугах кругового руху повинна бути не менше 12-18 м.

Проїзну частину розширюють віднесенням бортового каменю на ширину 2,0-2,5 м у бік забудови, на відстань 40-50 м за перехрестя (рис. 10.3).

Розширення перехресть може здійснюватися при зміні червоних ліній забудови, а також за рахунок використання резервних смуг. При проектуванні перехресть слід обов’язково враховувати обсяг і напрямки пішохідного руху.

На підході до перехрестя дерева та інші зелені насадження, інженерне обладнання та тимчасові споруди не повинні утворювати візуальних перешкод усім учасникам пішохідного руху.

Велодоріжки і трамвайні шляхи на відособленій полотнині на підході до перехрестя повинні переходити в рівень загальної проїзної частини.

Рис. 10.2 - Приклади деяких схем руху на перехрестях.

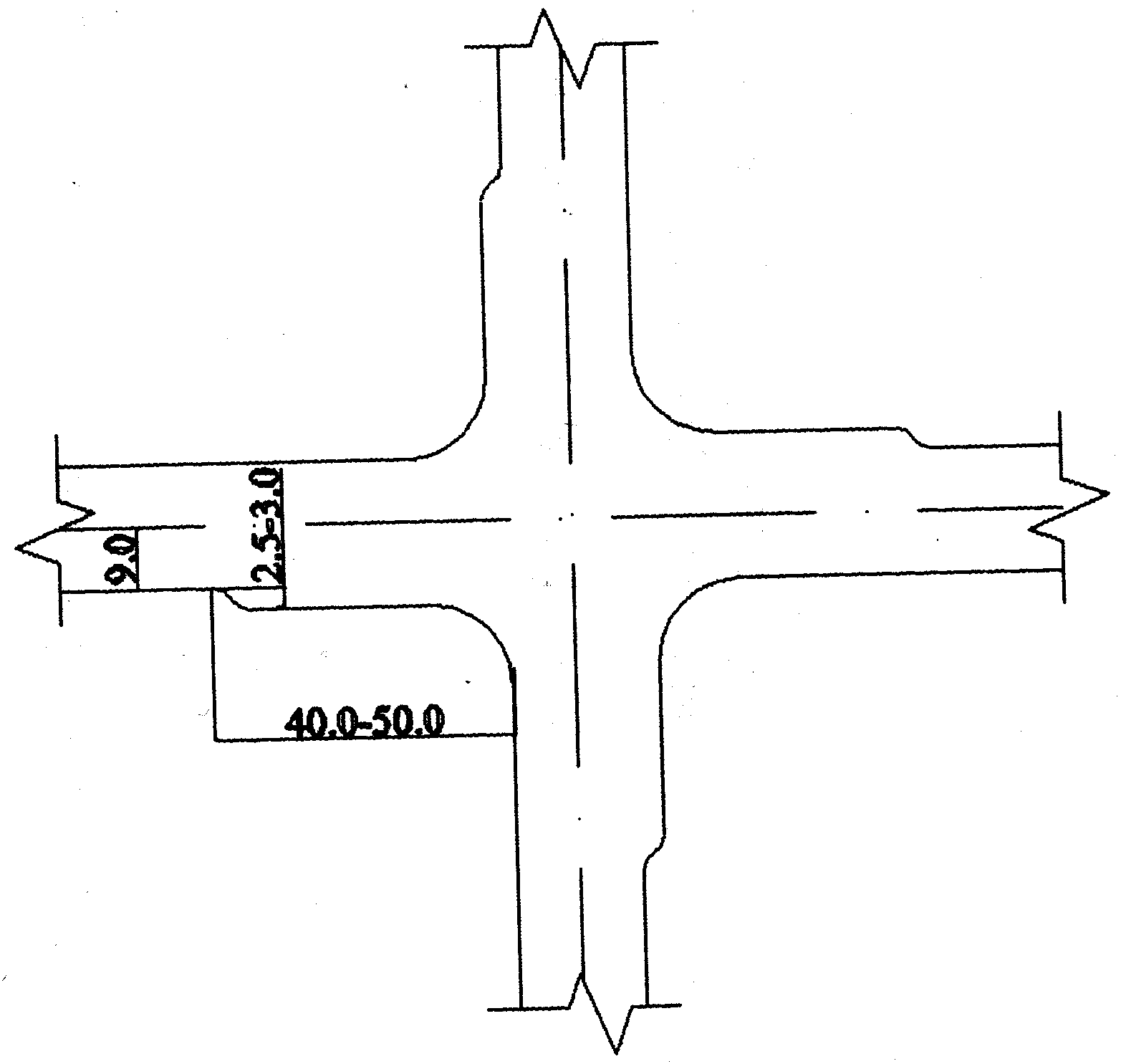

Рис. 10.3 - Розширення проїзної частини на перехресті.
