Ттх радіостанцій, їх комплектація та загальний устрій

На озброєння у взвод зв'язку батальйону для мр надходить радіостанція Р-148. Це переносна, ультра-короткохвильова, прийомно-передаюча, телефонна з частотною модуляцією, безпошукова й безпідстроечна.

Радіостанція Р-148 призначена для забезпечення зв'язку в радіомережі мр.

Діапазон частот від 37 до 52 МГц, в цьому діапазоні має 299 робочих частот, рівну кількість частот через 25 КГц. Живлення здійснюється від акумуляторів. Маса радіостанції – 3 кг, дальність зв'язку при антені Куликова – до 6 км.

У військах можна зустріти і радіостанцію Р-126, яка має теж призначення, що і радіостанція Р-148, але дещо інші дані. Діапазон частот від 48,5 до 51,5 мгц. У цьому діапазоні розміщена 31 робоча частота. Частоти через 500 кГц. Джерелом живлення радіостанції є акумулятор СЦД-12. Один комплект живлення р/ст забезпечує роботу при роботі прийом-передача 3:1 на протязі 13-16 годин. Радіостанція комплектується гнучкої шнурової антеною 1,5 м. З дальністю зв'язку до 2 км та променевої антеною довжиною 40 м з дальністю зв'язку до 6 км. Маса радіостанції 2,8 кг.

На зміну радіостанції Р-148 у війська починає надходити радіостанція Р-159, яка за своїми даними подібна з радіостанцією Р-148, але дещо простіша у підготовці до роботи та експлуатації.

Всі ці радіостанції мають однакову комплектацію. До комплекту радіостанції входить: приймач, штирьова антена, два акумулятора типу СПД-12, мікротелефонною гарнітура – щікофон і одновухій головний телефон.

У одиночний комплект радіостанції входить: акумулятор СПД-12 – 4 од, захисний брезентовий чохол, променева антена, мікротелефонною гарнітура –ларингофон і одновухій головний телефон, противагу, підігрівач, антенні металеві надставки – 22 од, спеціальний ключ, лампочка підсвічування, електроліт – 0,15 л, запасні радіолампи, формуляр, тех. опис та інструкції з експлуатації – 1 шт. на 4 од, інструкція з експлуатації акумуляторів СПД - 12 на 4 комплекти – один.

Радіостанція складається з восьми блоків:

• блок гетеродина;

• блок підсилювачів високої частоти, підсилювача потужності і змішувача;

• блок конденсаторів змінної ємності;

• блок підсилювачів проміжної частоти;

• блок обмежувача дискримінатора;

• блок підсилювача низької частоти;

• блок перетворювача постійної напруги;

• блок фільтрів, гарнітури і ларингофонного автотрансформатора.

Джерелом живлення радіостанції Р-126 є два послідовно з'єднаних акумулятора СПД-12. Вага двох акумуляторів 400 г. Напруга – 2,6-2,75 В. Акумулятори наливні, срібно-цинкові. Термін служби – п'ятдесят циклів «Розряд-Заряд». Зміна акумуляторів здійснюється після їх розрядки до напруги 2,75 В в режимі передачі.

Ознаками розрядки акумуляторів є значне зниження рівня власних шумів в приймачі. На бічній стінці акумулятора є дві різки, якщо акумулятор заряджений, то рівень електроліту знаходиться біля верхньої межі, якщо розряджено – у нижній.

При підключенні необхідно дотримуватись полярності. Полюса позначені на клемах акумуляторів і затискачах радіостанцій.

Джерелом живлення радіостанції Р-148 є акумулятор напругою 12 В. Акумулятор забезпечує роботу радіостанції в режимі прийом-передача 3:1 протягом 10 годин, при температурі режиму від +50 до -40 градусів.

Для підключення акумуляторів необхідно відкрити кришку і дотримуючись полярності встановити акумулятор в радіостанцію. Радіостанція повинна бути вимкнено

Підготовка радіостанції до роботи.

Кожна радіостанція має свої особливості при підготовці її до роботи і перевірці працездатності, але є певні правила, які стосуються всіх радіостанцій.

1. Вийняти радіостанцію з пакувальної скриньки і оглянути зовні на предмет пошкодженості корпусу і рукоятки управління;

2. Встановити живлення в радіостанцію, заздалегідь перевірити тумблер ВКЛ., ВИКЛ. (стоїть в положенні ВИКЛ .).

3. Встановити антену.

4. Приєднати мікротелефонною гарнітуру.

5. Включити радіостанцію (у гарнітурі повинен прослуховувати шум приймача).

6. Встановити необхідну частоту і налаштувати струм в антені.

7. Увійти в зв'язок з кореспондентом.

Далі розглянемо радіостанції, які забезпечують зв'язок роти з командиром батальйону. Для цього використовуються радіостанції Р-105, Р-107, Р-159.

РАДІОСТАНЦІЯ Р-105 ранцева, переносна, ультракороткохвильова, телефонна з частотною модуляцією, приймально-передавальна, безпошукова, бесподстроечна з можливістю дистанційного керування і ретрансляції.

Діапазон частот від 36,0 до 46,1 МГц. Радіостанція має 405 робочих частот. Рознос робочих частот через 25 КГц.

Дальність зв'язку: на антену 1,5 м – 6 км; на антену 2,7 м – 8 км, на антену 40 м – до 25 км. Для живлення радіостанції використовується 4 акумулятора типу КН-14 або НКН-14, які забезпечують роботу радіостанції близько 12 годин. Маса радіостанції 14 кг.

У чинний комплект входять: приймач, чотири акумулятора КН-14, гнучка штирова антена, заплічні ремені, амортизатор, трипроменевою противагу, мікротелефонною гарнітура.

Також до складу діючого комплекту входить сумка радиста.

Радіостанція Р-105 складається: ранець, кришки (передня і задня), блок приймача, блок передавача, блок передній панелі.

Блок передньої панелі конструктивно є зв'язуючою ланкою між блоками радіостанції.

Конструктивно він являє собою литу панель, на якій розміщуються: перемикач (струм, антена, лінія), тумблер (лінія, дист. ретр .), кнопка калібру, контрольний прилад (вольтметр), окуляр установки частоти, ручка установки частоти, колодка мікротелефонною гарнітури, ручка настройки антени, перемикач отворів «корекція», зажим «корпус», «лінія», «світло».

Радіостанція Р-105 підключається і отримує електроживлення від 4-х акумуляторів КН-14. Це кадмієво-нікельні акумулятори ємністю 14 а/ч і напругою 4,4-5,2 В.

РАДІОСТАНЦІЯ Р-107 призначена для забезпечення зв'язку в ланці рота-батальйон. Діапазон частот від 20 до 52 МГц розділений на два піддіапазони:

Перший – від 20 до 36 МГц. Другий – від 36 до 52 МГц.

У всьому діапазоні розміщено 1281 робочих частот з розносом робочих частот через 25 КГц.

У радіостанції передбачена можливість встановлення та налаштування чотирьох фіксованих частот, які готуються заздалегідь.

Радіостанція забезпечує надійну роботу і двосторонній зв'язок з однотипною радіостанцією на середньо-пересіченій місцевості, в лісостепу, в будь-який час доби і року, на будь-якій робочій частоті при напрузі акумуляторів 4,4-5,2 В.

Дальність дії: при роботі на ходу зі штирьовий антеною висотою 1,5 м – 6 км; при роботі на стоянці з променевої антеною направленої дії, підвішеній на висоті 1 м над землею до 15 км; при роботі з променевою антеною, піднятою у радіостанції на висоту 5-6 м над землею – 25 км.

Маса радіостанції - 16,9 кг.

В комплект радіостанції входять акумуляторами, які забезпечують роботу радіостанції протягом 12 годин.

Заводський комплект радіостанції розміщується в укладальній скриньці. В комплект радіостанції входить: чинний комплект, запасне і допоміжне майно.

У чинний комплект радіостанції входять: радіостанція, що складається з прийомо-передатчика, два акумулятори 2КНП-20, гнучка штирьова антена, заплічні ремені, мікротелефонна гарнітура, ключ-викрутка, сумка радиста.

У сумці радиста знаходиться: мікротелефонна гарнітура, променева антена, гнучка штирьова антена, шість штирів для комбінованої антени, трипроменевою противага, викрутка (велика, мала і довга), переносна фара, запасна лампочка, ізоляційна стрічка, ключ торцевий.

Запасне та допоміжне майно розміщується в укладальному ящику і в нього входять: комплект запасних частин і радіостанцій, акумулятори – 2 од. тощо.

Підготовка радіостанції до роботи.

Для розгортання і підготовки радіостанції до роботи необхідно:

• поставити тумблер живлення на панелі керування в положення «включено»;

• поставити тумблер перемикача роду роботи в положення «Радіо»;

• встановити акумуляторні батареї;

• встановити гнучку штирьові антену (ін антену);

• підключити мікротелефонною гарнітуру;

• далі перевірити працездатність радіостанції;

• включити радіостанцію;

• перемикач індикації поставити в положення 2, а потім у положення 4, при цьому стрілка повинна бути на приладі в межах скороченого сектора, в головних телефонах прослуховується шум.

РАДІОСТАНЦІЯ Р-159 – широкодіапазонна, ранцева, прийомо-передаюча, комплексна, телефонна, телеграфна з частотною модуляцією, з вузькосмуговим телеграфування та тональним викликом, з можливістю дистанційного керування.

Встановлення частоти радіостанції за допомогою перемикачів та автоматичне налаштування передавача на антену забезпечує входження в зв'язку протягом 20-30 сек. Входження в зв'язок проводиться без налаштування на будь-якій частоті діапазону.

Радіостанція Р-159 має діапазон частот від 30 до 75, 999 МГц і дозволяє встановити частоту через 1 кГц. Кількість робочих частот 46000. Дальність зв'язку: на штирьовій антені при роботі в телефонному режимі – 12 км, в телефонному режимі – 18 км, при роботі на штирьову антену висотою 2,7 м в режимі телефону – 18 км, в телеграфу – 25 км. При роботі з антеною хвилі, що біжить довжиною 40 м у телефонному режимі – 35 км, у телеграфному режимі – 50 км. Маса робочого комплекту – 14,5 кг.

У комплект поставки радіостанції входять: робочий комплект, допоміжне майно, одиночний комплект запасного майна.

Робочий комплект радіостанції складається з приймача, комплекту живлення, мікротелефонної гарнітури, телефонного ключа, гнучкої штирьової антени, додаткової штирьовий антени з 6 колін, плечових ременів для перенесення радіостанції. У комплект допоміжного майна і одиночний комплект радіостанції входять запасні частини і приналежності до радіостанції.

Для розгортання і підготовки радіостанції до роботи необхідно: зовнішнім оглядом перевірити корпус на предмет механічних пошкоджень; тумблер живлення поставити в положення "вимкнуто"; встановити акумуляторну батарею; встановити антену; встановити і підключити мікротелефонною гарнітуру.

Потім відкрити кришку на панелі управління радіостанції та натиснувши на кнопку «напруга» при включеній р/ст перевірити показання вольтметра. Стрілка приладу має бути у скороченому секторі, в головних телефонах прослуховуються шуми приймача. Це показує на справність р/ст та зарядженості АКБ.

Комплект живлення радіостанції складається з двох батарей 10 НКБН-3,5 з напругою 12В і забезпечує безперервну роботу радіостанції при співвідношенні часу прийому до часу передачі 5:1 протягом 9 годин.

Для установки АКБ в радіостанції необхідно від'єднати відсік живлення від корпусу р/ст, встановити в нього АКБ і приєднати відсік живлення до р/ст.

На даний час на бронеоб'ектах встановлюються радіостанції Р-173, які мають значну відмінність від радіостанції Р-123М і підвищують можливості по забезпечення зв'язку в мр (мб).

"Р-147" – переносна, симплексна УКХ радіостанція. Має 4 канали. Формування частоти - кварцове. Сумісна з радіоприймачами.

Основні ТТХ Р-147
Діапазон приймаємих частот	44 - 52 MHz
Формування частоти	кварцове
Відображення/встановлення частоти	Перемикач каналів на 4 положення
Вихідна потужність передавача	100 мвт
Живлення	+ 9 в
Габаритні розміри	80 х 60 х 120 мм

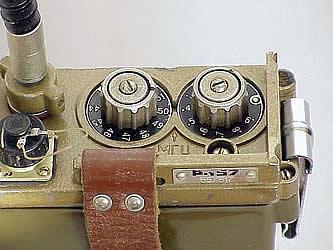

"Р-157" - армійска, переносна, напівпровідникова, симплексна УКХ радіостанція

Основні ТТХ Р-157
Діапазон приймаємих частот	44 – 53,9 MHz
Відображення/встановлення частоти	Перемикачами по розрядах (дискретность - 100 KHz)
Вихідна потужність передавача	1 Вт
Живлення	+10.8 - 14 в; акумулятор 10ЦНК-0.45 (+12 в)
Чутливість	1 мкв

"Р-148" - переносна армійская симплексна радіостанція.

Основні ТТХ Р-148
Діапазон приймаємих частот	37 – 51,95 MHz
На озброєнні	1971 рік
Вихідна потужність передавача	3 Вт
Живлення	12В от NiCd батареї ємністю 0,8А
Маса	6 кг

"Р-158" - переносна, напівпровідникова, симплексна УКХ радіостанція.

Живлення радіостанції здійснюється від АКБ 10НКГЦ-1Д +12 В, яка розташована у спеціальному відсіку корпусу р/ст. Антена - штирьова Куликова. В якості кінцевого низькочастотного пристрою застосовуються мікротелефонна гарнітура, яка складається із мікрофону ДЭМШ-1А, підсилювача та головного телефону.

Основні ТТХ Р-158
Діапазон приймаємих частот	30 – 79,795 MHz
Відображення/встановлення частоти	Перемикачами по розрядах (дискретность - 25 KHz)
Вихідна потужність передавача	1 Вт
На озброєнні	1977 рік
Діапазон робочих темнератур	-40...+50 °C
Живлення	12В от NiCd батареї ємністю 0,8А
Габаритні розміри	80 х 165 х 263 мм

РАДІОДІСЦІПЛІНА – це суворе дотримання правил і вимог прихованого управління військами. З метою виключити або ускладнити противнику можливість ведення розвідки і досягти скритності зв'язку командир повинен: при веденні переговорів по засобах зв'язку дотримуватися встановлені правила, застосовувати позивні, кодовані карти, переговорні таблиці; забороняти відкриті переговори з питань організації бойових дій.

Відкриті переговори м передачі по засобах зв'язку допускаються при оприлюдненні військ, а в ході бою - при управлінні вогнем і передачі команд без розкриття задуму бойових дій.

Командири всіх ступенів повинні вживати заходів для припинення порушення дисципліни зв'язку в СУВ. Перед кожним включенням радіостанції на передачу необхідно переконатися прослуховуванням чи не ведеться обмін у радіомережі.

Для входження в радіозв'язок необхідно підготувати радіостанцію до роботи та встановити частоту, прослуховуванням переконатися, що в радіомережі переговори не ведуться, потім включити радіостанцію на передачу і назвати позивний званої радіостанції (вузла зв'язку) один раз, свій позивний один раз, передати сигнал (команду, розпорядження) один раз, слово «я» і свій позивний один раз і слово «прийом». Наприклад: «Яструб 10, я Сокіл 15, як мене чуєте, я Сокол 15, Прийом».

Таким чином, запросив потрібну нам радіостанцію дочекайтеся відповіді. У випадку затримки відповіді потрібно повторити запит. Якщо радіостанція, яку ви запросили відповіла, то зв'язок встановлена і можна зраджувати команди, сигнали, розпорядження. Наприклад: «Яструб 10, я Сокіл 15, збільшити швидкість, я Сокіл 15, Прийом».

На передану вами команду, сигнал або розпорядження має надійти відповідь, яка дозволить вам переконатися, що команда отримана і прийнята правильно. Приклад: «Сокіл 15, я Яструб 10, зрозумів, збільшити швидкість, я Яструб 10, Прийом».

У деяких випадках, особливо при роботі в радіонапрямку, для скорочення роботи радіостанції на передачу можна відповісти наступним чином: «Зрозумів, Я Яструб 10, прийом».

При слабкій чутності і сильних перешкодах дозволяється команди і сигнали передавати два рази.

Наприклад: «Яструб 10, я Сокіл 15, 777, повторюю 777, я Сокіл 15, прийом».

Для передачі команд і сигналів, а також розпоряджень встановлюються циркулярний позивний, який визначає, що передана інформація стосується всіх кореспондентів цієї радіомережі. При цьому зміст команд, сигналів або розпоряджень повторюються 2 рази. Приклад: «Вітер 13, я Сокіл 15, в напрямку ор.1 в лінію, що направляє 1 МСВ до бою, я Сокіл 15, прийом ».

Підтвердження на команди і сигнали, що передаються по циркулярному позивній не дається.

У деяких випадках, при стійкої радіозв'язку і, як правило, при роботі в радіонапрямку можна працювати з скороченими позивними або без позивних.

При постановці завдань по радіо будь-який командир повинен прагнути до скорочення часу роботи радіостанції на передачу, це позбавляє можливості супротивника засікти місце розташування передавальної радіостанції. Так, робота радіостанції на передачу протягом 30 с вже засікається ротивником, таким чином треба прагнути до того, щоб радіостанція працювала на передачу менший час.

Наприклад: «Яструб 10, я Сокіл 15, з рубежу 357, 583, 351, 574 атакувати в напрямку ор. 1, ор. 5, оволодіти рубежем 364, 589, 348, 568. Надалі наступати в напрямку ор. 5, ор. 6. «Ворон» наступає в напрямку ор. 3, ор. 2, опановує кордоном 345, 555, 342, 557, я Сокіл 15, прийом».
