4.1. Технічне завдання

Спроектувати привод технологічної машини , що складається з електродвигуна , плоскопасової передачі , конічного одноступінчастого редуктора , якщо потужність на вихідному валі =3,0 кВт , а частота його обертання.

Порядок розрахунку наведено у підрозділі 2.1.

4.2. Порядок розрахунку

1. Складаємо кінематичну схему привода і нумеруємо вали , починаючи з валу електродвигуна /рис. 2/.

Рис. 2. Кінематична схема привода

2. Визначаємо потрібну потужність електродвигуна. Для цього підраховуємо загальний ККД привода , який дорівнює добутку ККД , послідовно з’єднаних передач. У нашому випадку

де - ККД відповідно загальний , плоско пасової передачі і конічного редуктора , включаючи підшипники кочення.

Приблизні значення ККД для різних типів передач наведено в табл.2.

Таблиця 2

Приблизні значення ККД передач

Передача	ККД
Пасова: плоскопасова клинопасова Ланцюгова	0,95 – 0,96 0,95 – 0,96 0,92 – 0,94
Одноступінчастий передача: конічна циліндрична	0,95 – 0,96 0,97 – 0,98
Черв'ячний редуктор з архімедовим черв’яком: однозахідним 1 двозахідним 2 чотирьохзахідним 4	0,7 – 0,75 0,75 – 0,82 0,85 – 0,95
Підшипник 1-на пара	0,97 – 0,98

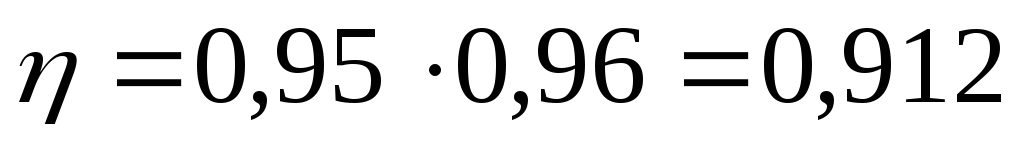

Загальний ККД привода

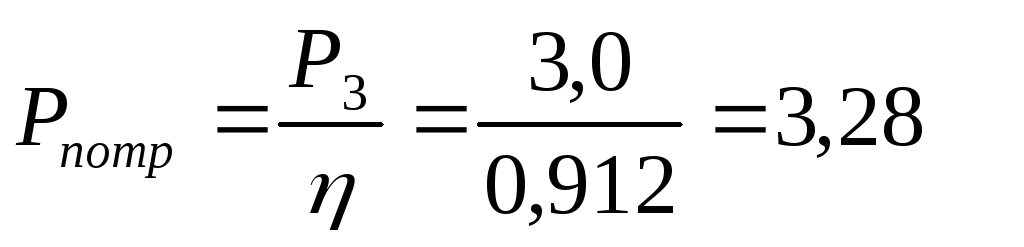

Потрібну потужність електродвигуна дістаємо в результаті ділення вихідної потужності на загальний ККД :

кВт.

3. За Додатком Д1 вибираємо двигун з найближчою більшою потужністю і синхронною частотою обертання .

У нашому випадку це електродвигун ЧА 100L4 з номінальною потужністю = 4,0 кВт , коефіцієнтом ковзанняS= 4,7 % , синхронна частота обертання .

Асинхронна частота обертання ротора двигуна :

;

.

Електродвигуни асинхронні серії ЧА , закриті ,

що обдуваються /ГОСТ 19523-81/

4. Знаходимо загальне передаточне число привода . Воно дорівнює асинхронній частоті обертання двигуна , поділеній на частоту обертання вихідного вала привода :

Розподілимо загальне передаточне число між передачами привода. Воно дорівнює добутку передаточних чисел передач привода. У нашому випадку

,

де - передаточне число відповідно плоскопасової передачі і конічного одноступінчастого редуктора .

Передаточні числа зубчастих і черв’ячних треба вибирати виходячи з наведених нижче рекомендацій :

для одноступінчастих циліндричних редукторів /ГОСТ 2185-66/

U =1,25; 1,4; 1,6; 1,8; 2; 2,24; 2,5; 2,8; 3,15; 3,55; 4; 4,5; 5,6; 6,3; 7,1; 8; 9; 10.

для одноступінчастих конічних редукторів /ГОСТ 12289-76/

U = 1; 1,12; 1,4; 1,6; 1,8; 2; 2,24; 2,5; 2,8; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3.

для черв'ячного редуктора /ГОСТ 13563-68/ U = 8; 10; 12,5; 16; 20; 25;

31,5; 40; 50; 63; 80.

Передаточне відношення : плоскопасової передачі – до 5 ; клинопасової – до 6 ; ланцюгової – до 6.

Виходячи з наведених значень передаточних чисел вибирають такі , добуток яких дасть підраховане загальне передаточне число. У нашому випадку

тоді

5. Знаходимо частоту обертання валів привода :

1-го

;

2-го

;

3-го

.

6. Визначаємо кутову швидкість валів :

1-го

;

2-го

;

3-го

.

7. Обчислюємо потужність на валах :

1-му

кВт = Вт ;

2-му

= 3,28= 3,116 кВт =Вт ;

3-му

2,99 кВт = Вт.

8. Знаходимо обертальний момент на валах :

1-му

;

2-му

;

3-му

.

Обчислені значення не відрізняються від вихідних більш ніж на 4%.

Отримані результати записуємо в табл.4.

Таблиця 4

Результати кінематичного розрахунку привода

Показники	Вал
	1	2	3
Частота обертання	1429,5	280,3	50
Кутова швидкість	149,7	29,4	5,2
Потужність , кВт	3,28	3,12	3,0
Обертальний момент	21,9	106,1	570,7

СПИСОК ЛІТЕРАТУРИ

1. Устюгов І.І. Деталі машин. - К.: Вища шк., 1984.

2. Гузенков П.Г. Детали машин. – М.: Высш .шк., 1975

3. Чернавский С.А. Курсовое проектирование деталей машин. – М.: Машиностроение, 1988.

4. Піпа Б.Ф., Зазанская С.П. Ременные передачи: Методические указания к курсовому проектированию по деталям машин. – К. : КТИЛП, 1989.

5. Піпа Б.Ф., Зюбрицкий И.Д. Методические указанияк расчету и конструированию зубчатих передач. – К. : КТИЛП, 1986.

6. Сердюк В.П., Зюбрицкий И.Д. Червячные передачи. – К. : КТИЛП, 1983.

7. Піпа Б.Ф. , Зазанская С.П. Методические указанияпо курсовому проектированию деталей машин /валы , оси , шпоночныеи шлицевые соединения/. – К.: КТИЛП , 1982.

8. Піпа Б.Ф., Гайдамака В.Н. Механические муфты :Методические указания к курсовому проектированию по деталям машин ПТУ. – К.: КТИЛП , 1986.

9. Цехнович Л.И. Петриненко И.П. Атлас конструкций редукторов. – К.:Вищашк., 1979.

10. Детали машин : Атлас конструкций /Под ред.Д.Н. Решетова , - М.: Машиностроение ,1968.

11. Анфимов М.Н. Редукторы /конструкции и расчет/ . – М.: Машиностроение , 1972.
