51
міліамперах або амперах, а також знаючи значення ∆Uа=Uа2-Uа1, можна визначити параметри лампи.
Іа
Uа1
Uа2
∆Uа
Uа3
∆Ιа
Uс
∆Uс

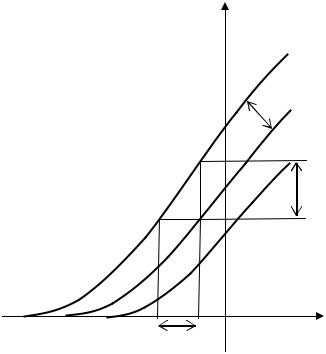

Рис. 1.28.
Крутість S показує, як в лампі змінюється анодний струм при зміні напруги на сітці при постійній анодній напрузі і визначається як тангенс кута нахилу характеристики
S = |
∆Ia |
, при |
Ua = Const. |
(3.28) |
∆Uc |
|
Визначають крутість в міліамперах на вольт (мА/В) або в амперах на вольт (А/В).
Внутрішній опір Rі визначається як відношення зміни анодної напруги ∆Uа до викликаної нею зміни анодного струму ∆Ιа (при постійній сітковій напрузі):
Ri = |
∆Ua |
, при |
Uc = Const. |
(4.28) |
∆Ia |
|
Коефіцієнт підсилення лампи µ визначається відношенням величини зміни анодної напруги ∆Uа до зміни напруги ∆Uс на сітці, які викликають однакову зміну анодного струму ∆Ιа. Він показує, на скільки вольт необхідно змінити анодну напругу, щоб сила анодного струму залишилась незмінною при підвищенні потенціалу сітки на І В.
З формул (1.28-3.28) можна дістати співвідношення, яким зв'язані між собою параметри лампи:
µ = S Ri . (5.28)

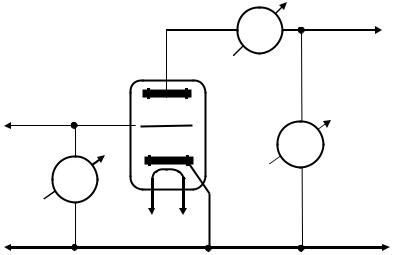

Експериментальна установка для досліджень характеристик тріода зображена на Рис. 2.28. Установка включає в себе стенд з лампою, міліамперметр РА для вимірювання анодного струму і два вольтметри - один
52
РVс для вимірювання сіткової напруги, другий РVа - для вимірювання анодної напруги.
РА
Анод +Uа
|
Сітка |
|
|
|
РVа |
Uс |
РVс |
Катод |
|
|
Рис.28.2.
2.28 Хід виконання лабораторної роботи
1.Встановити регулятори напруг на блоці живлення в нульові положення, підключити блок живлення до мережі 220 в і увімкнути його.
2.Зняти сіткові характеристики – залежність величини анодного струму від сіткової напруги, для кількох значень анодної напруги (150 в, 175 в 200 в, 225 в. та 250 в) .
3.Напругу на сітці змінювати від -3 в до +1 в з кроком 1 в.. Результати вимірів занести у табл. 1.28.
4.За даними вимірів побудувати графіки характеристик: на одному графіку – анодну {залежність анодного струму Іа від анодної напруги Uа при трьох значеннях сіткової напруги Uс (-3в,-1в,+1в)} , на другомусіткові {залежність анодного струму Іа від сіткової напруги Uс при кількох значеннях анодної напруги Uа (150 в, 175 в 200 в, 225 в. та 250 в)}.
5.Використовуючи отримані характеристики, відповідно до Рис. 1.28 визначити за формулами (3.28-5.28) параметри лампи Ѕ, R, µ. Таблиця 1.28.
|
Uа=150 в |
Uа=175 в |
Uа=200 в |
Uа=225 в |
Uа=250 в |
|
|
|
|
|
|
Uс (в) |
Іа (мА) |
Іа (мА) |
Іа (мА) |
Іа (мА) |
Іа (мА) |
|
|
|
|
|
|
-3 |
|
|
|
|
|
|
|
|
|
|
|
-2 |
|
|
|
|
|
|
|
|
|
|
|
-1 |
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
+1 |
|
|
|
|
|
|
|
|
|
|
|
3.28Контрольні запитання
1.28Поясніть будову і принцип дії триелектродної лампи.
2.28У чому суть явища термоелектронної емісії?
53
3.28 Запишіть та поясніть формулу закону Річардсона-Дешмена.
4.28 Поясніть залежність термоелектронного струму від анодної напруги.
5.28Чим визначається величина «внутрішнього опору» тріода?
4.28Література
1.28. Кучерук І.М., Горбачук І.Т.. Загальна фізика. Електрика та магнетизм.- К.: Вища школа. 1990.
2.28. Детлаф А.А., Яворский Б.М., Милковская Л.Б..Курс общей физики.
Т.1.2.3. - М.: Высшая школа, 1987.
3.28. Трофимова Т.И. Курс физики.М.:1983. 4.28. Савельев И.Н. Курс физики. Т 1-3.М.:1982.
5.28. Клименко А.П. та інш. Методичні вказівки №№1-9 до лабораторних рабіт.
6.28.Потапов А.О., Мотіна А.І. Методичні вказівки по використанню MCAD для опрацювання результатів лабораторних робіт фізпрактикума. К.:КНУТД. -2005.112с.
