2.6.2 Расчет надежностных характеристик модуля ип/асвк.
В виду отсутствия необходимой информации для расчета интенсивности отказов импортных элементов для расчета использовались данные по отечественным элементам-аналогам.
Исходные данные для расчета и значения интенсивности отказов элементов приведены в таблице 2.
Таблица 2. Значения интенсивности отказов используемых элементов.
Тип элемента |
Тип отечественного изделия-аналога |
Исходные данные |
э10-6, ч-1 |
Микросхема МАХ 707 |
_______________ |
___________________ |
0,0258 |
Микросхема АТ90S2313 |
1806ВМ2 (микропроцессор) |
б.с.г.=0.017 10-6 ч-1; Кст=13.65; Ккорп=1; Кv=1; Кис=1; Кэ=1; Кпр=1 |
0,232 |
Микросхема Блок питания TEN 15-2411 |
______________ |
________________ |
0.8333 |
Резонатор РПК01-НС-49U |
РК319(4-20 МГц) |
б=0.02 10-6 ч-1; Кт=1.64; Кэ=1; Кпр=1 |
0.0328 |
Диод SM4001 |
КД226В диод |
б=0.09*10-6 ч-1; Кр=0,0948; Кэ=1; Кпр=1; Кф=0.6; Кs1=0.7; Кдн=0.8 |
0.0029 |
ЧИП конденсатор NPO 0805 |
К10-17…К10-60 (керамические) |
б =0.02 10-6 ч-1; Кр=0.18; Кэ=1; Кпр=1; Кс=1.6 (33пф) |
0.0058 |
ЧИП конденсатор Y5V 2512 |
К 10-47А керамический, постоянной емкости |
б=0.02 10-6 ч-1; Кр=0.18; Кэ=1; Кпр=1; Кс=1.454
|
0.0052 |
ЧИП конденсатор танталовый |
К52 (объемно пористый танталовый) |
б =0.125 10-6 ч-1; Кр=0.18; Кэ=1; Кпр=1; Кс=0.9 (10мкф) |
0.0203 |
Вилка IDC-26 MS |
низкочастотный соединитель для печатного монтажа типа CHП 58 |
математическая модель для расчета э соединителей:
э =б Кр Ккк Ккс Кэ Кпр, где б= 0.00112 10-6 ч-1; Кэ=1; Кпр=1; коэффициент, зависящий от сочленений-расчленений, Ккс=0.32 (для реального применения в диапазоне n=1-25); коэффициент режима выбран равным Кр=0.88 (для температуры перегрева контактов tп30оС); значение Ккк зависит от количества задействованных контактов. Для числа контактов 26 Ккк=5.11 |
0.0016 |
Клемма WAGO 236-102 |
низкочастотный соединитель для печатного монтажа типа CHП 58 |
Модель та же. Кк=1,72 при числе контактов 4 |
0,0005 |
В связи с тем, что на модуле ИП/АСВК реализованы и источник питания и аппарат системы встроенного контроля необходимо рассчитать надежность источника питания и аппарата системы встроенного контроля отдельно.
Надежность аппарата системы встроенного контроля.
Анализ электрической принципиальной схемы ИП/АСВК показывает, что к несрабатыванию аппараты системы встроенного контроля могут привести отказы микроконтроллера АТ90S2313, микросхемы МАХ 707, соединителей IDC-26 MS, резонатора РПК01-НС-49U, конденсаторов NPO 0805, диода SM4001 (VD1). Отказ второго диода (VD2) приведет к несрабатыванию стопорного клапана при выдаче сигнала “закрыть СК” генерируемого центральным вычислителем. Отказ этого диода будет учтен при расчете надежности всего блока.

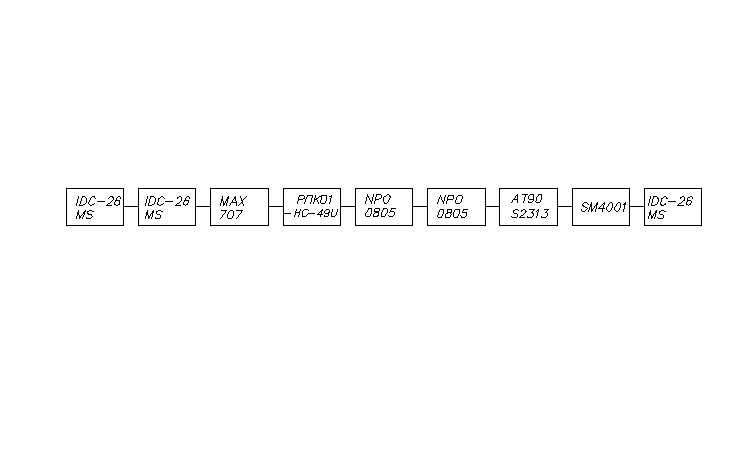

Схема несрабатывания системы встроенного контроля приведена на рисунке 3.
Рисунок 3. Схема несрабатывания системы встроенного контроля.
Интенсивность отказов аппарата системы встроенного контроля равна:
эАСВК = IDC-26+IDC-26 + MAX 707 + РПК01-HC-49U + NPO0805*2 + AT90S2313 + SM4001+ IDC-26.
эАСВК = (0,0016 + 0,0016 + 0,0258 + 0,0328 + 0,0058*2 + 0,232 + 0,0029 + 0,0016) * 10-6 = 0,3099*10-6, ч-1.
Надежность источника питания.
Анализ электрической принципиальной схемы показывает, что к выходу из строя блока питания могут привести отказы микросхемы TEN 15-2411, танталового конденсатора и конденсатора Y5V, соединителей WAGO.
Схема несрабатывания источника питания приведена на рисунке 4.
Рисунок 4. Схема несрабатывания источника питания.
Интенсивность отказов источника питания равна:
эИП = WAGO*2 + Y5V 2512 + TEN15-2411 + танталовый конденсатор
эИП = 0.0005*2 + 0.0052 + 0.8333 + 0.0203 = 0.8598*10-6, ч-1.
Необходимо ввести коэффициент (Котн), оценивающий отказы электронных плат и устройств конструктивно-производственного характера по вине разработчика и изготовителя. По принятой на предприятии методике для суммарной наработке 300 000 ч используется значения Котн = 1.45.
С учетом этого:
Для этапов эксплуатации значения э
для суммарной наработки 300 000 ч
АСВК = эАСВК * Котн = 0,3099*10-6 * 1.45 = 0.4494*10-6 ч-1;
ИП = эИП * Котн = 0,8598*10-6 * 1.45 = 1.2467*10-6 ч-1;
Средняя величина наработки на отказ определяется в общем случае как величина, обратная интенсивности отказов.
Т = 1/ Э
Для суммарной наработки 300 000 ч
ТАСВК = 1 / 0,4495 * 10-6 = 2225189 ч;
ТИП = 1 / 1.2467 * 10-6 = 802117 ч;
