7. Демонтаж блока

ТЕХНОЛОГИЧЕСКАЯ КАРТА ДЕМОНТАЖА БЛОКА БПА-98

Обеспечить доступ к блоку БПА-98. Откроыть крышку блока. Отсоединить провода штатных кабелей (подведенные через кабельный ввод) от клеммников блока. Отсоединить шину заземления от клеммы заземления блока БПА-98. Закрыть крышку блока. Отвинтить крепежные болты и снимите блок БПА-98. Проверить внешним осмотром отсутствие повреждений блока и соединительных кабелей. Заполнить в паспорте на БПА-98 раздел ”Движение изделия в эксплуатации”. В случае неисправности блока, по окончании ресурса или срока службы, упаковать блок в транспортировочную тару и направить на завод-изготовитель с сопроводительным актом и паспортом.

8. Прозвонка линий связи датчиков, оповещателей и пиропатронов

Прозвонка линий связи датчиков, оповещателей и пиропатронов БПА-98 производится путем измерения тестером сопротивлений между контактами цепей, указанных в Приложении 4. Сопротивления должны соответствовать указанным в Таблицах прозвонки внешних цепей БПА.

9. Гарантии изготовителя

Изготовитель гарантирует соответствие БПА требованиям технической документации при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Неисправности, обнаруженные при эксплуатации БПА, устранение которых возможно использованием имеющегося ЗИП, не могут являться причиной для предъявления рекламации.

Изготовитель гарантирует безотказную работу БПА в течение 18 месяцев со дня приемки в промышленную эксплуатацию (подписания сводного акта приемки), но не более 24 месяцев со дня отгрузки заказчику. В течение гарантийного срока предприятие-изготовитель (поставщик) обеспечивает замену отказавших средств БПА при соблюдении требований настоящего руководства.

Лист согласования между АО «СТАР» и АО «Рыбинские моторы»

От ОАО «СТАР»

От АО «Рыбинские моторы»

Приложение 1

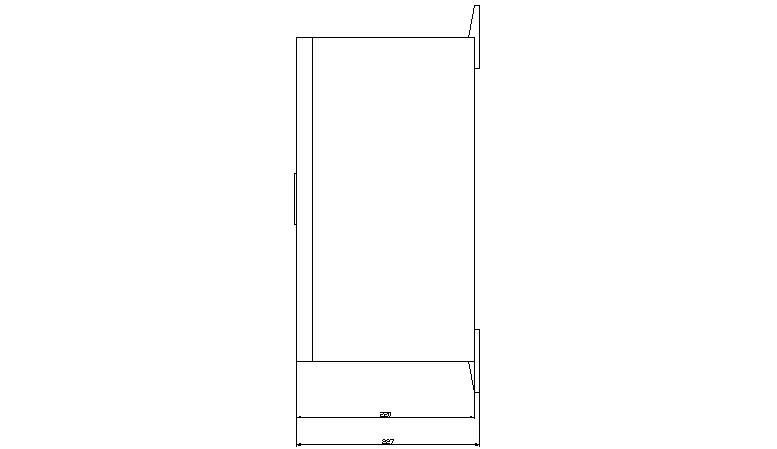

Габаритный чертеж

Рис.1

Габаритный чертеж

Рис.2

Приложение 2

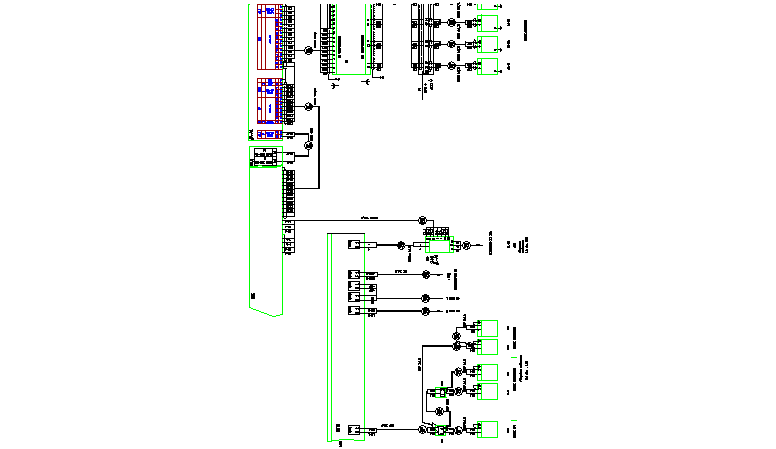

Схема подключения

Рис.1

Рис.2

Приложение 3

Структурная схема

Приложение 4

Установка перемычек на модулях блока БПА-98

1. Распределение базовых адресов и прерываний, формируемых модулями блока, а также установка соответствующих им перемычек приведены в таблице 6.

Таблица 6 – Распределение базовых адресов и прерываний модулей БПА-98

Модуль	Базовый адрес
	BASE(16)	Перемычки
6040 (ЦП)	320H	W1:[9-10] – не устанавливать, W2:[7-8] – не устанавливать
5624 (DI/O)	100H	W1:[1-2] [3-4] [5-6]
5610 (DO)	110H	W1:[3-4] [5-6]
5610 (DO)	120H	W1:[3-4]

2. На модуле 6040 должны быть установлены перемычки в соответствии с таблицей 7.

Таблица 7 – Положение перемычек на модуле 6040

Обозначение перемычек	Назначение	Перемычка
W1	Установки BIOS и базового адреса	[1-2], [3-4],[5-6],[7,8]
W2	Установки BIOS, портов дискретного ввода и базового адреса	[1-3], [2-4]
W3	Установки каналов аналогового вывода	[1-3], [8-10]
W4	Установки BIOS и портов дискретного ввода\вывода	[1-2]

РЭ_БПА. DOC

8Т1.001.007РЭ 25
