6. Расчёт и подбор калориферов.

Калорифер – это устройство для нагрева воздуха. При нагревании воздуха водой применяются стальные многоходовые калориферы.

При расчете калориферов необходимо помнить, что для получения требуемого запаса поверхности нагрева (10%-20%) необязательно менять тип и количество калориферов, иногда достаточно изменить схему присоединения калориферов по воде, что повлечет за собой изменение количества воды, проходящей через калорифер. Уменьшится или увеличится скорость движения воды по трубкам калорифера и соответственно изменится коэффициент теплопередачи калорифера.

Для предупреждения замерзания воды в калориферах, должно выполняться следующее:

• Скорость движения воды в трубках калорифера должна быть не менее 0,12 м/с

• Во всех верхних точках обвязки калориферов следует ставить воздухосборники, а не воздушные краны.

Калориферные установки следует проектировать, составляя их из минимального числа калориферов с арматурой, обеспечивающей регулирование телопроизводительности. При работе на воде необходимо предусматривать возможность независимого отключения и опорожнения отдельных калориферов. С теплоносителем водой следует учитывать график изменения температуры воды в тепловых сетях в зависимости от температуры наружного воздуха.

В нетиповой приточной камере утепляют стенки, на которых возможно выпадение конденсата.

1. Задаёмся массовой скоростью движения воздуха, через сечение калорифера. U = 5-8 (кг*м/м³сек) ,

выбираем U = 8 (кг*м/м³сек)

2. Определяем живое сечение калорифера по воздуху.

fв = Gпр/3600*U= 16513,9/(3600*8) = 0,655 (м²)

3. Задаёмся типом и количеством калориферов.

Выбран калорифер типа КВС­8 – П

f^ф_в = 0.2048 м² , f^ф_т = 0.001159 м² , Fн = 16,92 м²

4.Уточняем массовую скорость движения воздуха через

сечение калорифера.

U^ф=Gпр/(3600* f^ф_в)=16513,9/(3600* 2 *0,2048) = 22,39 (кг*м/м³с)

5. Определяем скорость движения воды по трубкам.

V= Qgh/(3600* f^ф_т**C*(tн – tк)*n) (м/с)

Qпр = Gпр * С *(tпр – tсм)

Qпр –тепло необходимое на нагрев приточного воздуха.

С – теплоёмкость воздуха.

Gпр – необходимое количество приточного воздуха.

tпр – температура приточного воздуха.

tпр – температура смеси наружного и рециркуляционного

воздуха.

 - плотность воды.

n – коэффициент учитывающий схему обьвязки калорифера.

Выбрана обьвязка последовательная по воде.n=1

Qпр = 16513,9*0,24*(16+17,9) = 134357 (ккал/час)

Находим скорость движения воды.

V = 134357/(3600*0.001159*1000*1 (105-70)*1) = 0,92 (м/с)

V = 0.92 (м/c) 0,12 (м/с)

6. Расчётная теплообменная поверхность калорифера.

F_р = Q/(к*((tн+tк)/2-(tсм-tпр)/2))

к –коэффициент теплопердачи калорифера

к =17,94*(U)^0,32 * V^0,132 = 17,94*22,39^0,32 * 0,92^0,132 =47,9

(ккал/ч*м²*⁰с)

F_р = 134357/ (47,9*((105+70)/2-(-17,9+16)/2)) = 31,7 (м²)

7. Определяем количество калориферов.

n^ф = F_р/Fн = 31,7 / 16,92 = 1,87 т.е. устанавливаем два

калорифера последовательно по воде.

8. Фактическая поверхность нагрева.

Fф = n * Fн = 2*16,92 = 33,84 (м²)

9. Определяем запас поверхности нагрева.

=(Fф – Fр) / Fф *100%= (33,84 – 31,7)/33,7 *100% = 6 %

 = 7,9%  10% , что допускается

10. Определяем сопротивление проходу воздуха.

Р = 0,22*(U)^1,62 = 0,22 * 22,39 ^1,62 = 33,8 (Па)

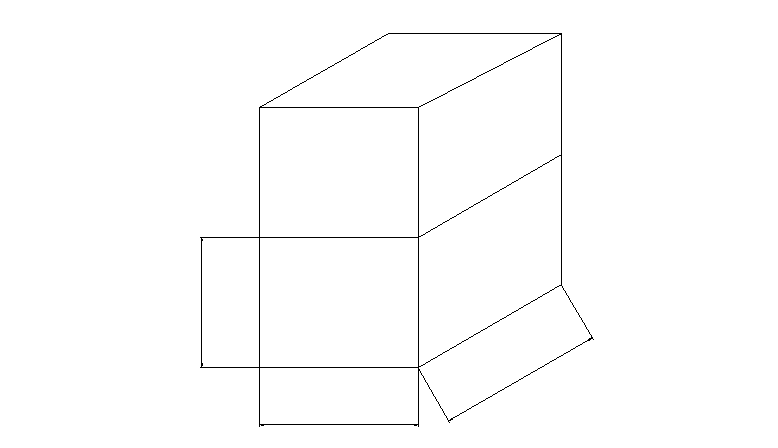

Обвязка калорифера.
